Pressverbindungen für Rohrleitungssysteme Rohre verbinden ohne Schweissen
Effizienter Rohrleitungsbau mit der Presstechnik
Projekte im Rohrleitungsbau – ob in der Haustechnik oder im Industriebereich – stehen häufig unter hohem Kosten- und Zeitdruck. Mit Pressverbindungen für Rohre erfüllen Sie diese Anforderungen schnell und zuverlässig. Und das schon seit über 60 Jahren.
Egal, ob es sich um Metallrohre oder Multilayerrohrsysteme aus Kunststoff und Aluminium handelt, das Verbinden von Rohrleitungen auf Basis der Presstechnik ermöglicht eine einfache, saubere Installation ohne Brandgefahr und sorgt für langlebige, sichere Verbindungen.
Nach der Installation sind keine aufwendigen Nachprüfungen erforderlich, wie es beim Schweissen üblich ist. Die Montage kann von jedem qualifizierten Sanitärinstallateur oder Rohrleitungsbauer durchgeführt werden. Im Vergleich zu traditionellen Methoden wie Löten oder Schweissen spart das Verpressen von Rohren erheblich Zeit und steigert die Effizienz Ihrer Projekte.
Gute Gründe für das Verpressen von Rohren
Schnelle Installation
Das Verpressen ist eine einfache Verbindungsmethode, die gegenüber Schweissen deutlich Zeit einspart.
Einfache Verarbeitung
Für jeden ausgebildeten Sanitärinstallateur oder Rohrleitungsbauer ist das Verpressen von Rohren sehr einfach.
Sichere Verbindung
Der kontrollierte Pressvorgang garantiert die gleiche Qualität jeder Verbindung.
Saubere Verarbeitung
Das Verpressen von Metall- und Kunststoffrohren ist eine saubere und zugelassene Art von Rohrverbindungen.
So funktionieren Pressverbindungen sicher und dauerhaft
Perfekt abgestimmte Komponenten für maximale Sicherheit

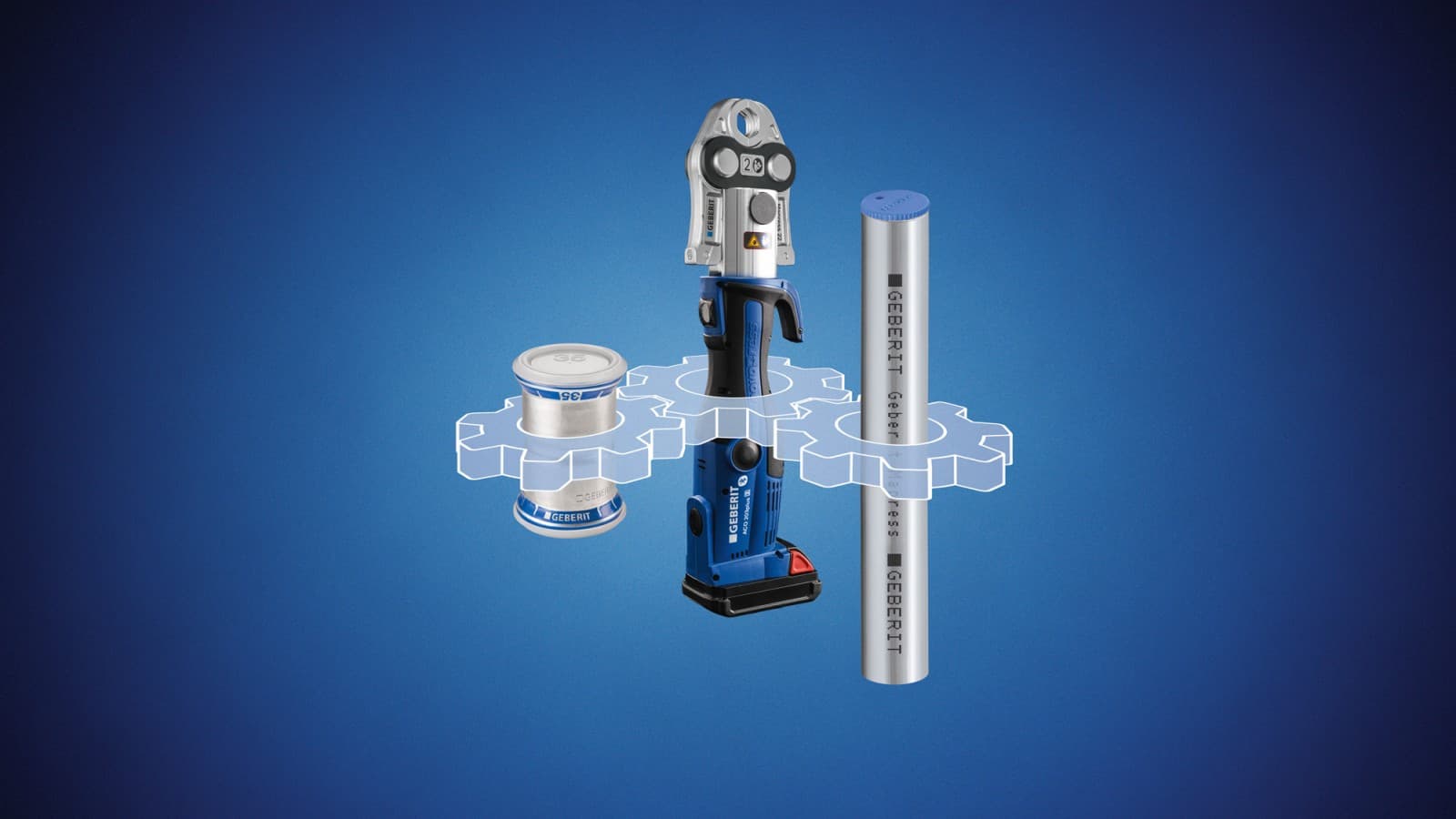

Eine Pressverbindung funktioniert zuverlässig, da alle Systemkomponenten exakt aufeinander abgestimmt sind. Zum System gehören:
- Pressfitting
- Systemrohr
- Presswerkzeug, bestehend aus Pressgerät und Pressbacke bzw. Pressschlinge
Bei den Rohrleitungssystemen Geberit Mapress, Geberit FlowFit und Geberit Mepla sind alle Fittings und Rohre optimal aufeinander abgestimmt und getestet. Bei kleineren Rohrdurchmessern kommen Pressbacken zum Einsatz, bei grösseren Rohrdurchmessern Pressschlingen in Kombination mit dem passenden Pressgerät.
Die Kennzeichnung der Kompatibilitätsklasse sorgt für eine sichere und einfache Zuordnung.
Technik der Pressverbindung: so entsteht eine dauerhaft sichere Verbindung
Die mechanische Festigkeit einer Rohrverbindung entsteht durch das gezielte Umformen des Pressfittings und des Systemrohrs. Gleichzeitig sorgt ein Dichtring, der sich optimal im Querschnitt anpasst, für eine dauerhaft dichte Verbindung – dank seiner elastischen Rückstellkraft.
Eine Pressverbindung ist somit eine dauerhafte, formschlüssige und kraftschlüssige Rohrverbindung, die technisch zuverlässig abdichtet.

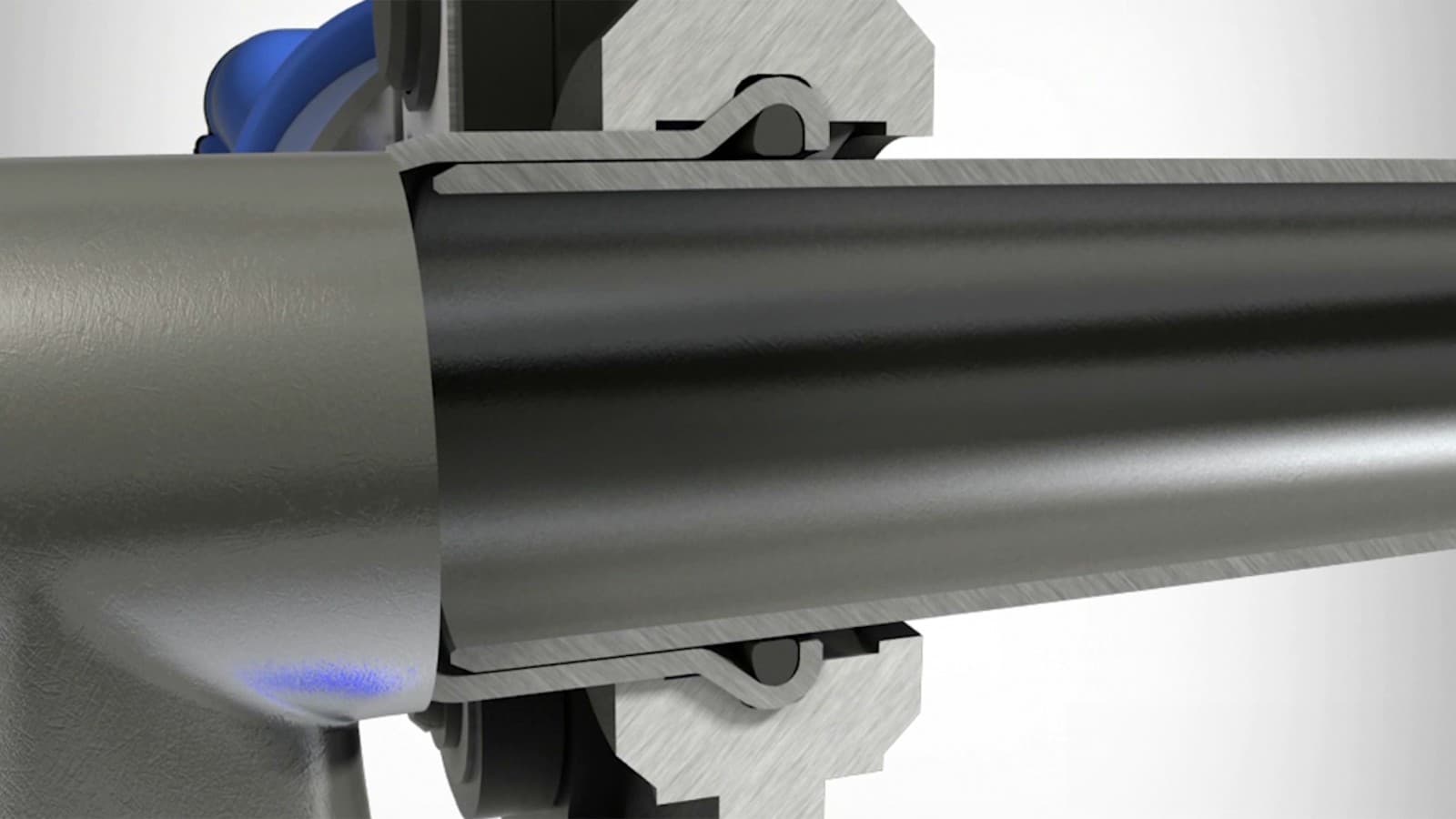

Schritt 1: Fitting, Systemrohr und Werkzeug greifen präzise ineinander.

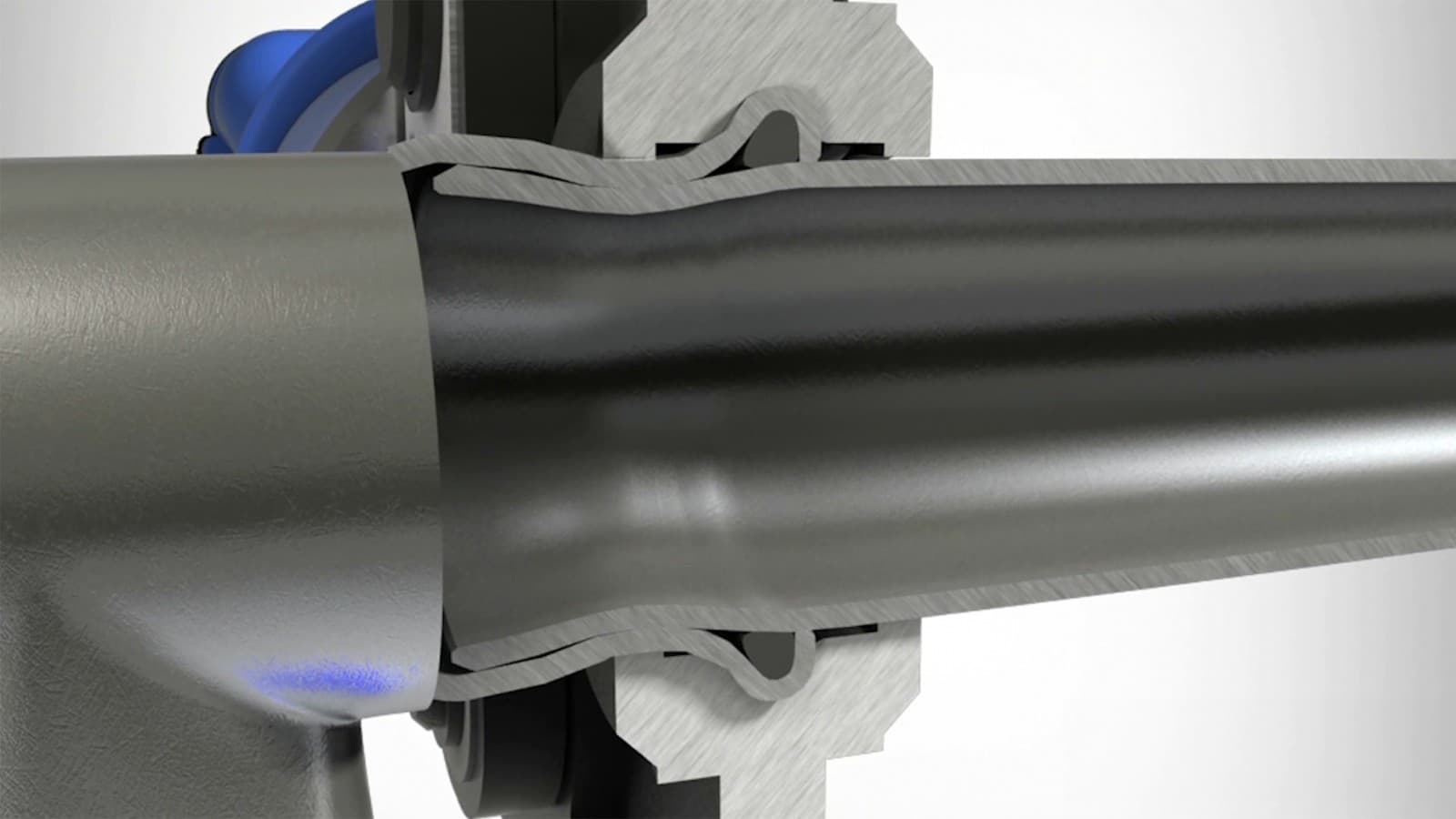

Schritt 2: Beim Pressvorgang wird das Systemrohr gezielt umgeformt.

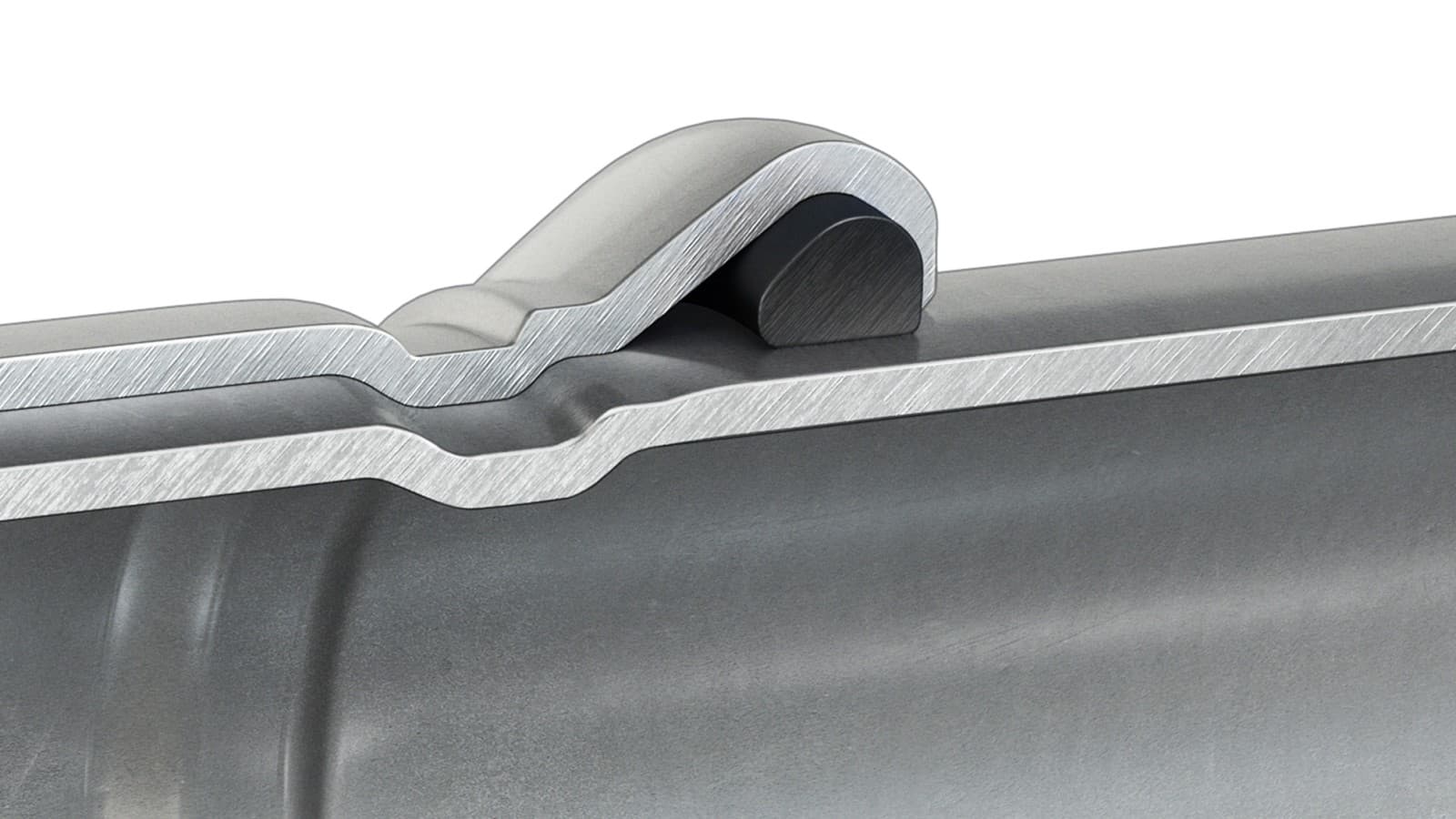

Schritt 3: Der Dichtring dichtet zuverlässig ab und sorgt für eine dauerhaft sichere Verbindung.
Rohrleitungssysteme zum Verpressen
Geberit FlowFit
Geberit FlowFit ist ein Versorgungssystem, das einen fliessenden Installationsprozess ermöglicht. Die Installationsschritte wurden reduziert und die Kontrolle einer sicheren Verbindung vereinfacht.
Geberit Mapress Edelstahl
Von der Trinkwasserversorgung bis hin zu komplexen industriellen Anlagen – Mapress Edelstahl verspricht vielseitige Anwendungen.
Geberit Mapress Therm
Wirtschaftliches und korrosionsbeständiges Presssystem aus Edelstahl für geschlossene Kühl- und Heizungskreisläufe.
Geberit Mapress C-Stahl
Mapress C-Stahl ist eine wirtschaftliche Lösung für geschlossene Kreisläufe.
Geberit Mepla
Das Geberit Mepla Presssystem ist einfach in der Verarbeitung und eignet sich optimal für Trinkwasser, Druckluft-, Heizungs- und Klimatechnikanwendungen.
Vorteile der Geberit Presssysteme Clevere Mechanismen für eine sichere Verbindung
Mit den Presssystemen von Geberit steht eine zukunftsorientierte Technologie zur Verfügung, die den Rohrleitungsbau spürbar vereinfacht und die Anforderungen unterschiedlichster Anwendungsbereiche erfüllt. Sie bietet eine Vielzahl von Vorteilen.
1. Sichere Pressverbindung durch kontrollierten Pressvorgang

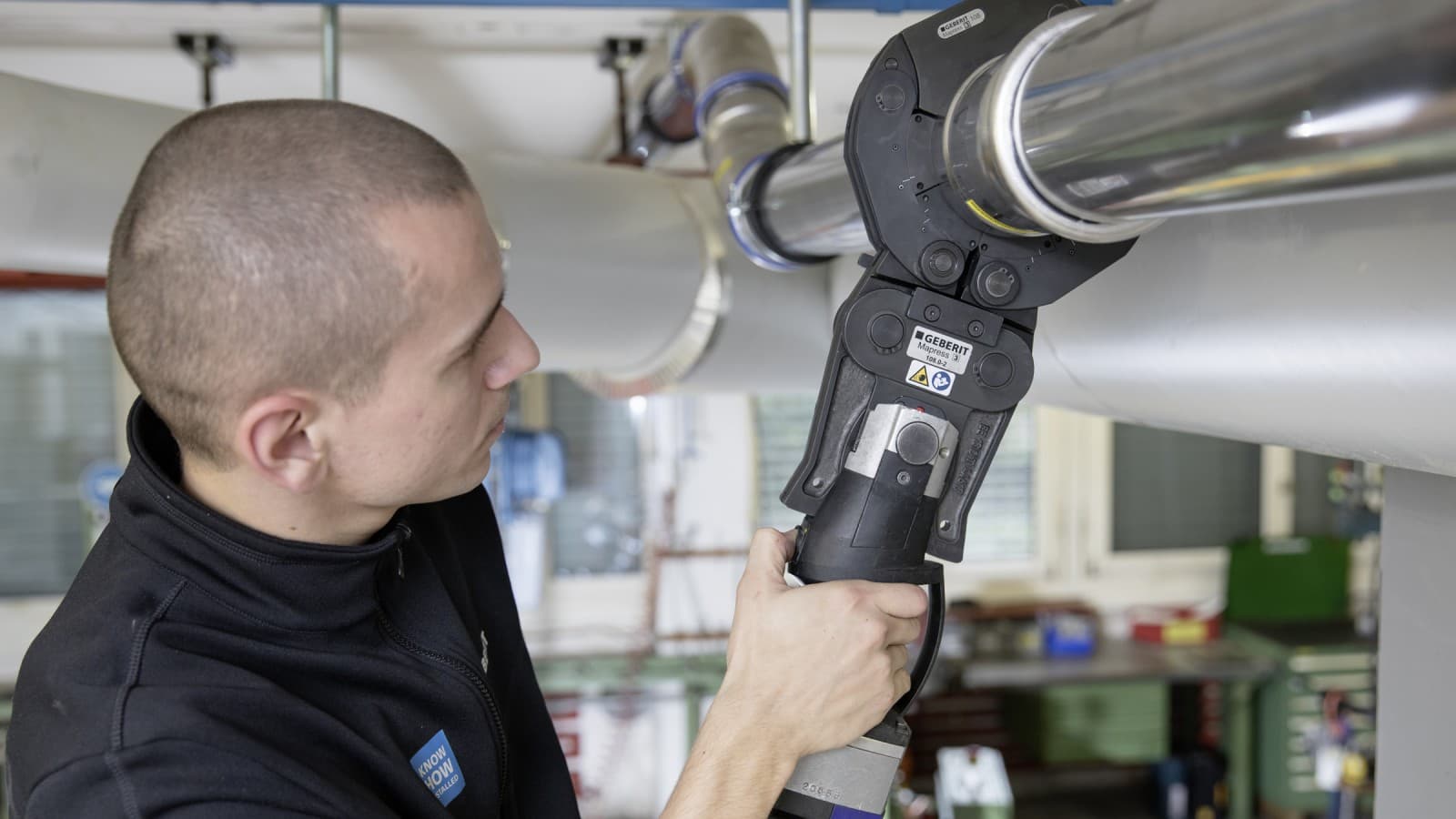

Die präzise Führung der Pressbacken oder Pressschlingen am Fitting garantiert, dass das Werkzeug korrekt positioniert und jede Verbindung kontrolliert ausgeführt wird.
Der standardisierte Pressvorgang sorgt für gleichbleibend hohe Verbindungsqualität unabhängig vom Anwender.
Für den Nutzer bedeutet das maximale Prozesssicherheit, reproduzierbare Ergebnisse und zuverlässige Verbindungen bei jeder Installation – einfach effizient und professionell.

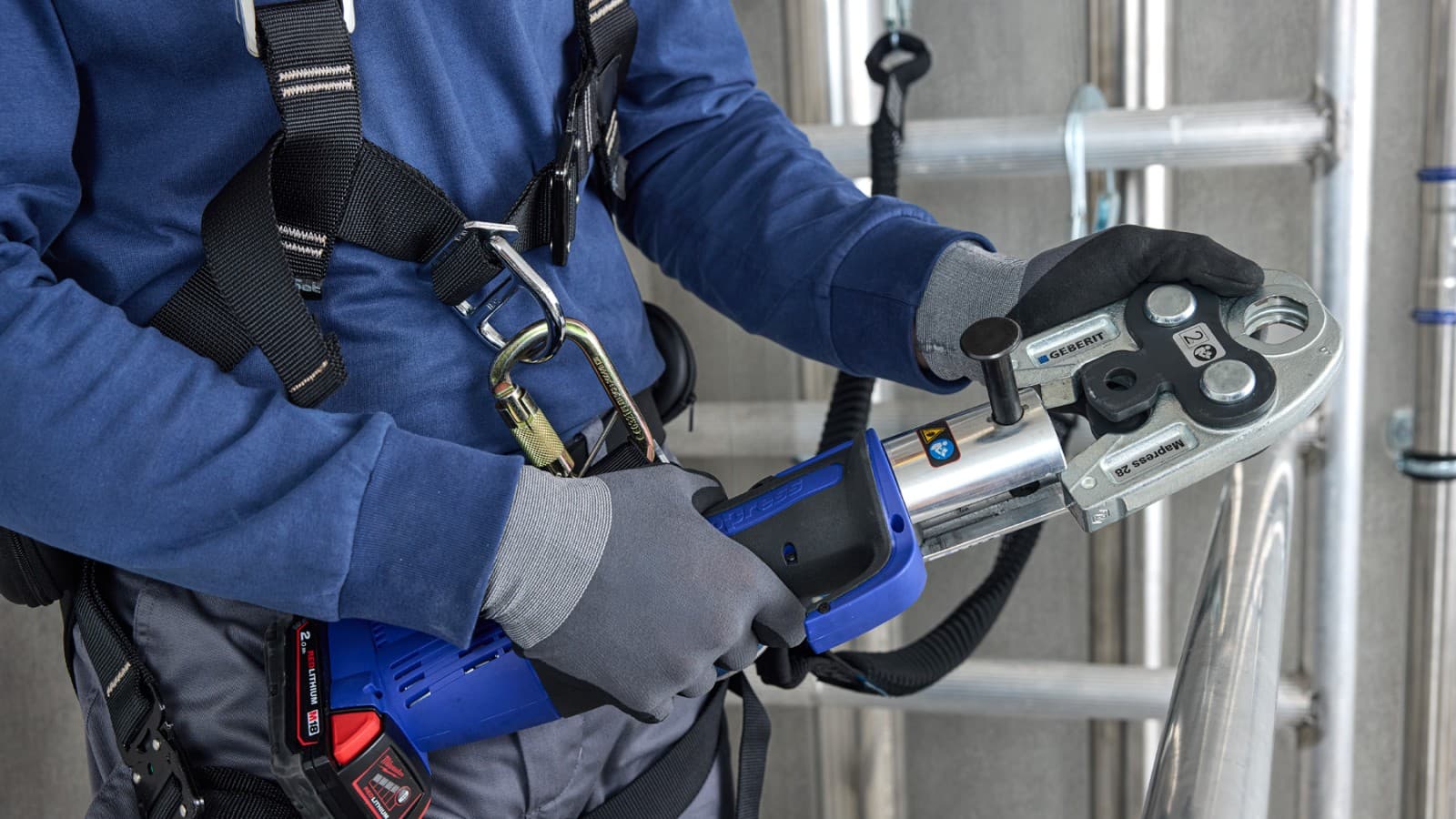

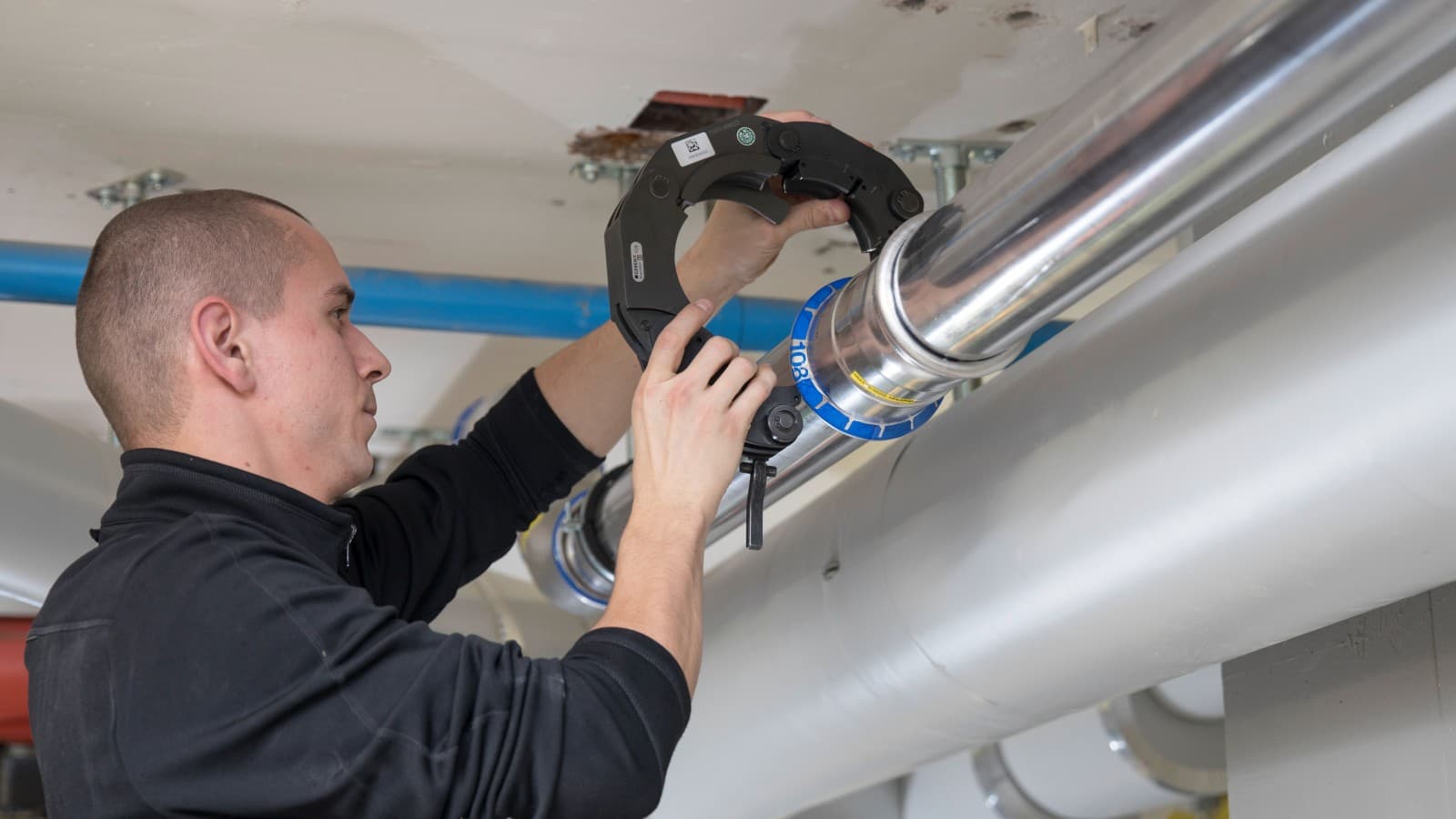

2. Leichtes Werkzeug statt schwerem Schweissgerät
Das Schweissen von Rohren erfordert grosse, schwere Geräte, Gasflaschen und umfangreiche Sicherheitsmassnahmen. Entsprechend hoch ist der Aufwand und die Vorbereitungszeiten.
Geberit Presssysteme ermöglichen eine einfache und sichere Verbindung von Rohren ohne Schweissen. Sie lassen sich mit kompakten, handlichen Pressgeräten sowie passenden Pressbacken oder -schlingen verarbeiten. Die Werkzeuge sind leicht, kompakt und sofort einsatzbereit – ohne offene Flamme, ohne Kühlzeiten und ohne Nacharbeit.
Das Ergebnis: schneller, komfortabler und produktiver Arbeiten.

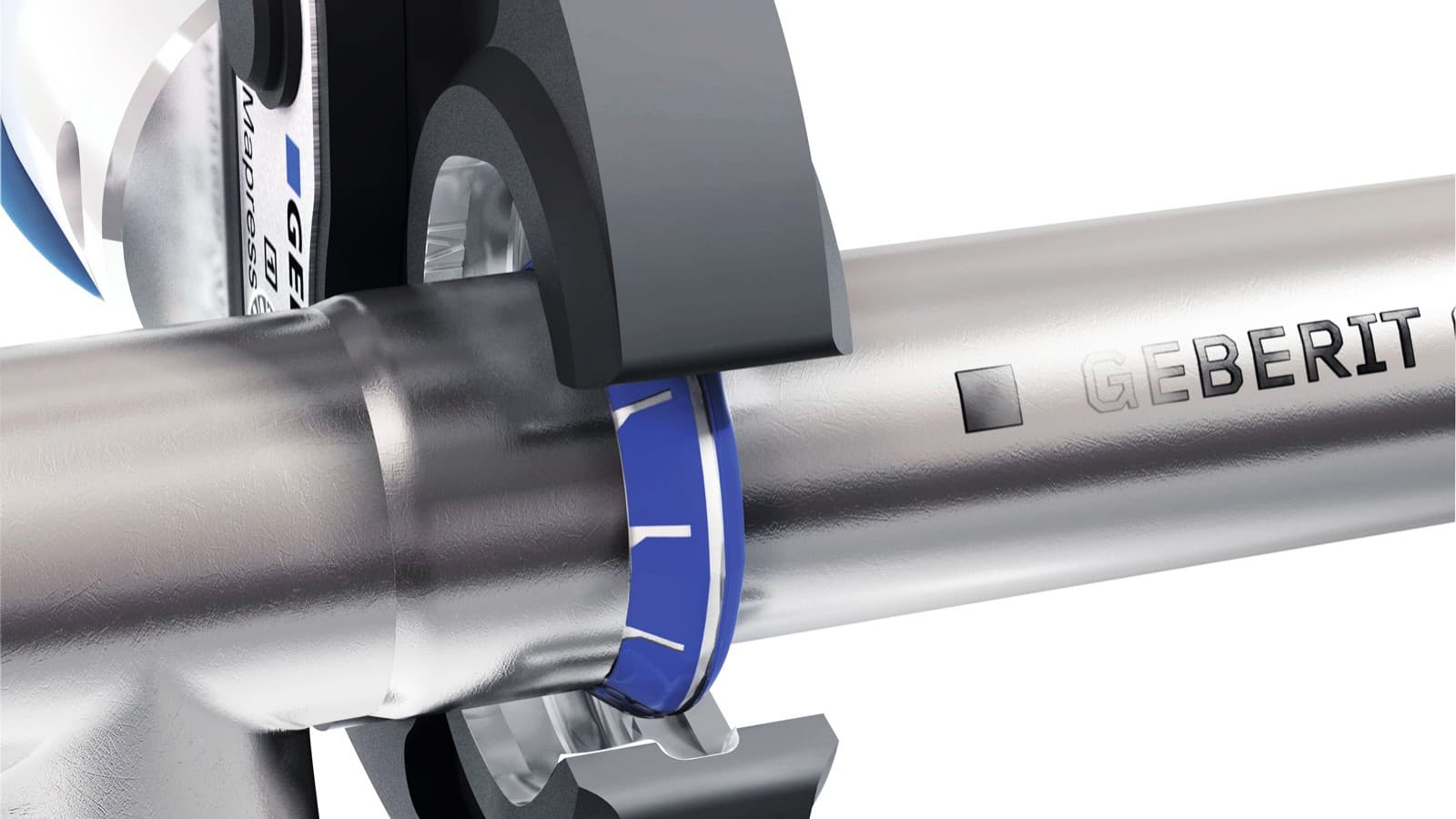

Präzise Pressbackenführung für sichere Verbindungen
Die spezielle Konstruktion des Fittings sorgt für eine präzise und sichere Führung der Pressbacken. So wird bei jeder Verpressung eine maximale Zuverlässigkeit der Verbindung gewährleistet.
Komplette Installation mit nur zwei Pressbacken
Mit Geberit FlowFit wird noch weniger Werkzeug benötigt: Für den gesamten Durchmesserbereich von d16 bis d75 reichen zwei Pressbacken aus. Dadurch bleibt der Werkzeugkoffer leicht, und Installationen mit unterschiedlichen Dimensionen können mit nur wenigen Werkzeugwechseln in einem Arbeitsgang erfolgen.
Selbst bei grösseren Dimensionen über d50 kommt keine Pressschlinge, sondern ebenfalls eine Pressbacke zum Einsatz.
3. Erfolgreiche Verpressung sofort erkennbar
Bei Geberit Mapress und Geberit FlowFit ist auf einen Blick sichtbar, welche Verbindungen bereits verpresst wurden. Die farbigen Pressindikatoren lösen sich während des Pressvorgangs automatisch und können anschliessend einfach entfernt werden – oder fallen von selbst ab.
Während der Verpressung

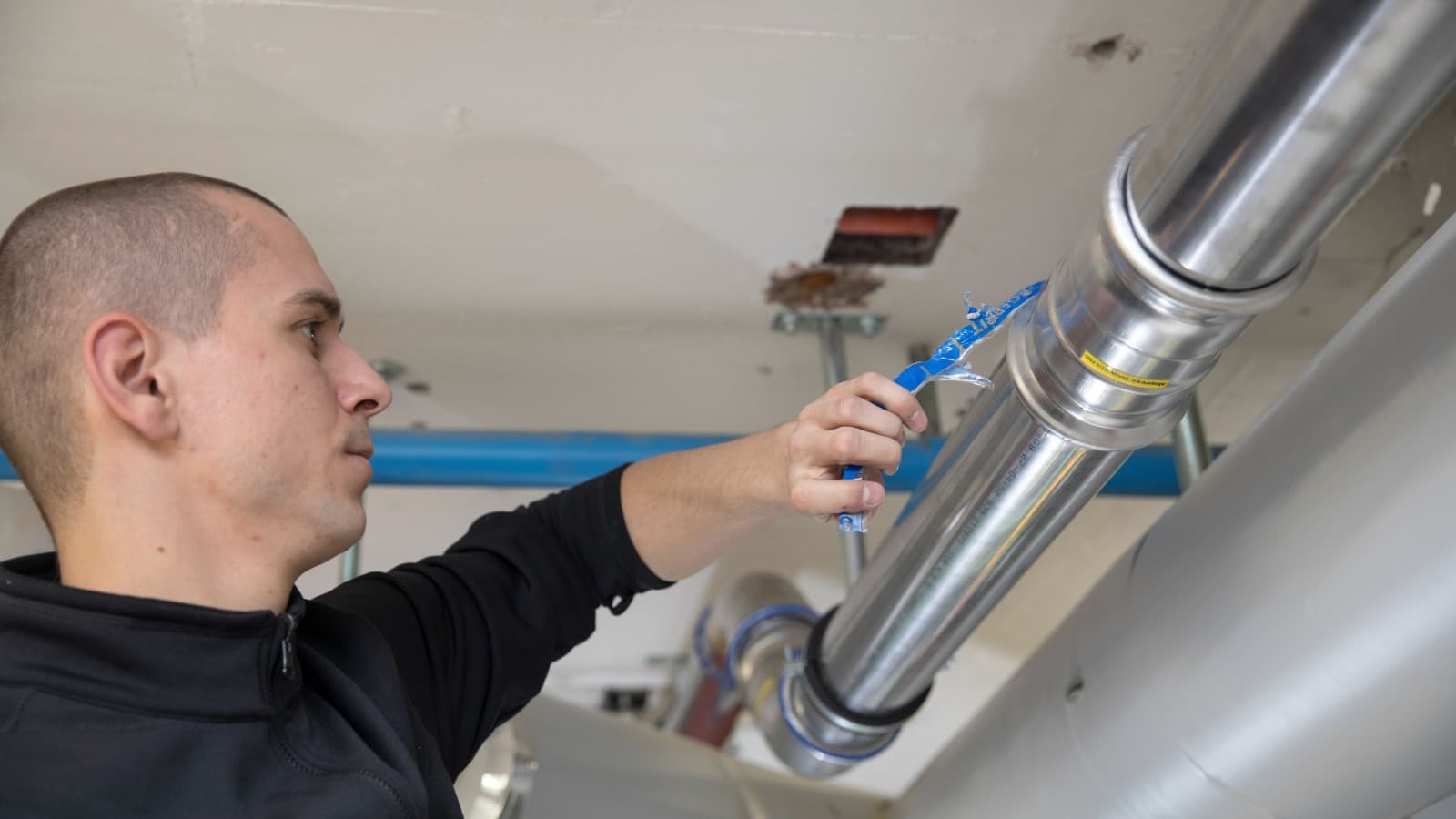

Der Pressindikator löst sich während der Verpressung und kann mit einer leichten Handbewegung entfernt werden.
Nach der Verpressung
Nach einem erfolgreichen Pressvorgang ist der Pressindikator gelöst oder bereits abgefallen. Bei der anschliessenden Sichtprüfung ist sofort erkennbar, ob alle Verbindungen korrekt verpresst sind – auch bei ungünstigen Lichtverhältnissen.
4. Keine Nachkontrolle erforderlich

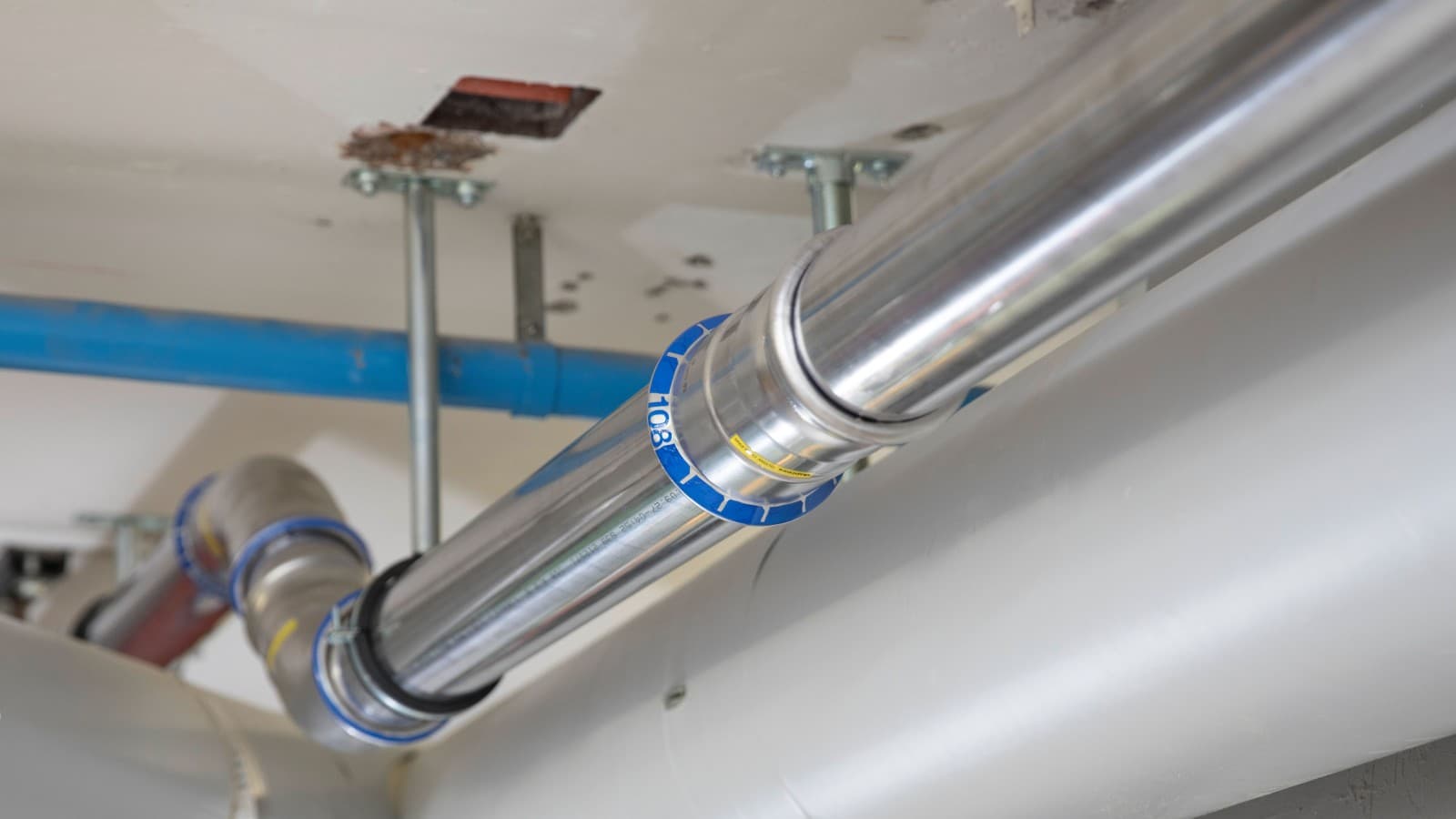

Der Pressvorgang mit optimal aufeinander abgestimmten Komponenten sorgt für einen durchgängig kontrollierten und reproduzierbaren Ablauf. Jede Verbindung entsteht nach dem gleichen geprüften Prinzip. Das Ergebnis ist eine dauerhaft sichere und gleichbleibend hohe Verbindungsqualität.
Durch diesen zuverlässigen Prozess entfallen zeitintensive Nachkontrollen der einzelnen Rohrverbindungen. Das spart nicht nur Zeit auf der Baustelle, sondern erhöht auch die Planungssicherheit und reduziert mögliche Fehlerquellen während der Installation.

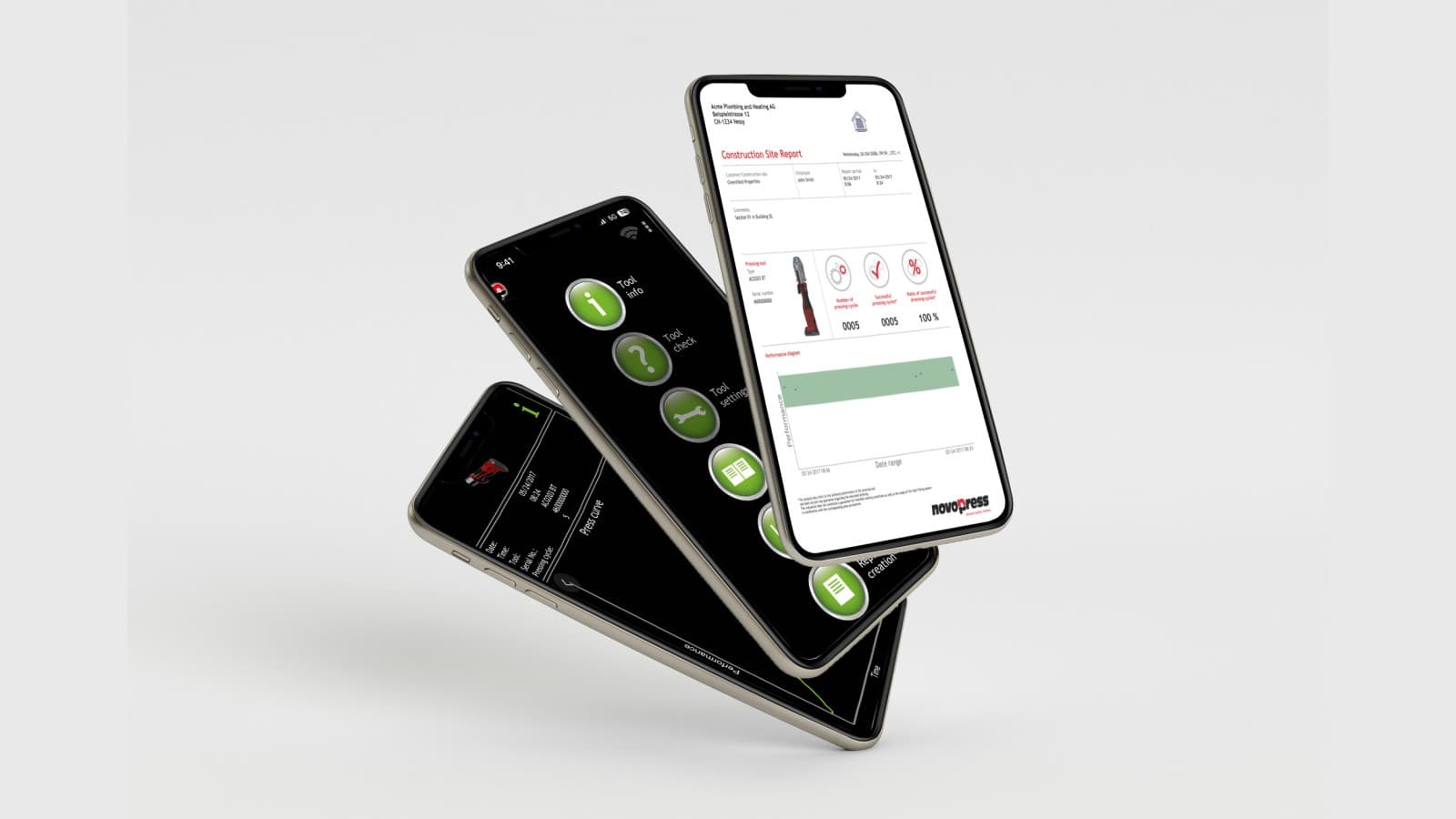

5. Nachvollziehbare Verpressung dank Gerätedaten
Mit der NovoCheck App lassen sich gerätespezifische Daten der Geberit Pressgeräte abrufen. Die App ermöglicht das Auslesen des Fahrtenbuchs, das unter anderem anzeigt, ob alle Verpressungen vollständig durchgeführt wurden. Diese Informationen können für die Dokumentation der Installation genutzt werden.

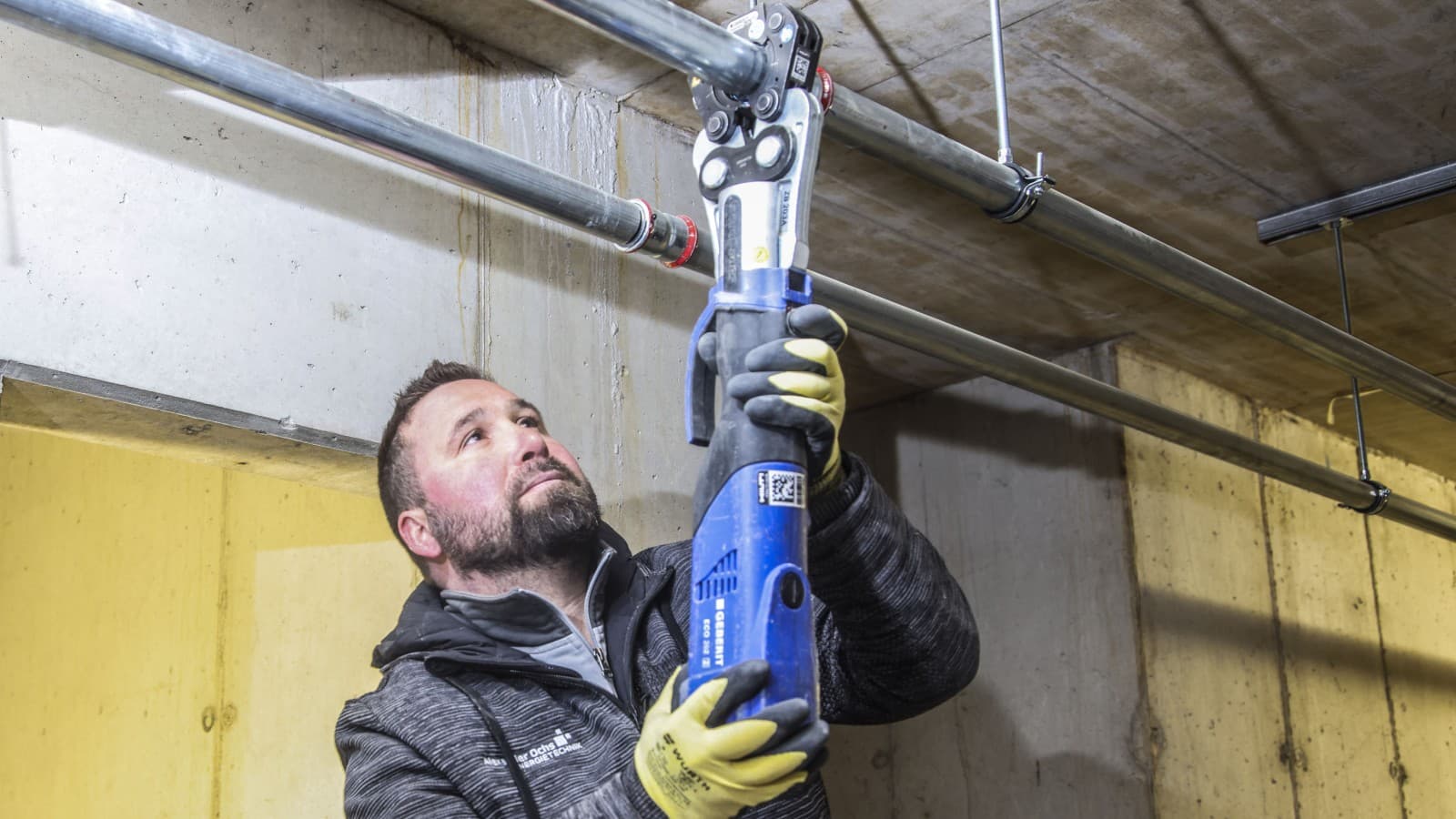

6. Fachkräfte schnell verfügbar – ohne Zusatzausbildung
Für das Verpressen von Rohrleitungen sind im Gegensatz zum Schweissen keine umfangreichen Schulungen oder speziellen Zertifikate erforderlich. Ausgebildete Sanitärinstallateure oder Rohrleitungsbauer können innerhalb kurzer Zeit in Trainingsveranstaltungen oder direkt vor Ort durch Geberit geschult werden. Danach sind sie in der Lage, Rohrleitungssysteme sicher zu verpressen.

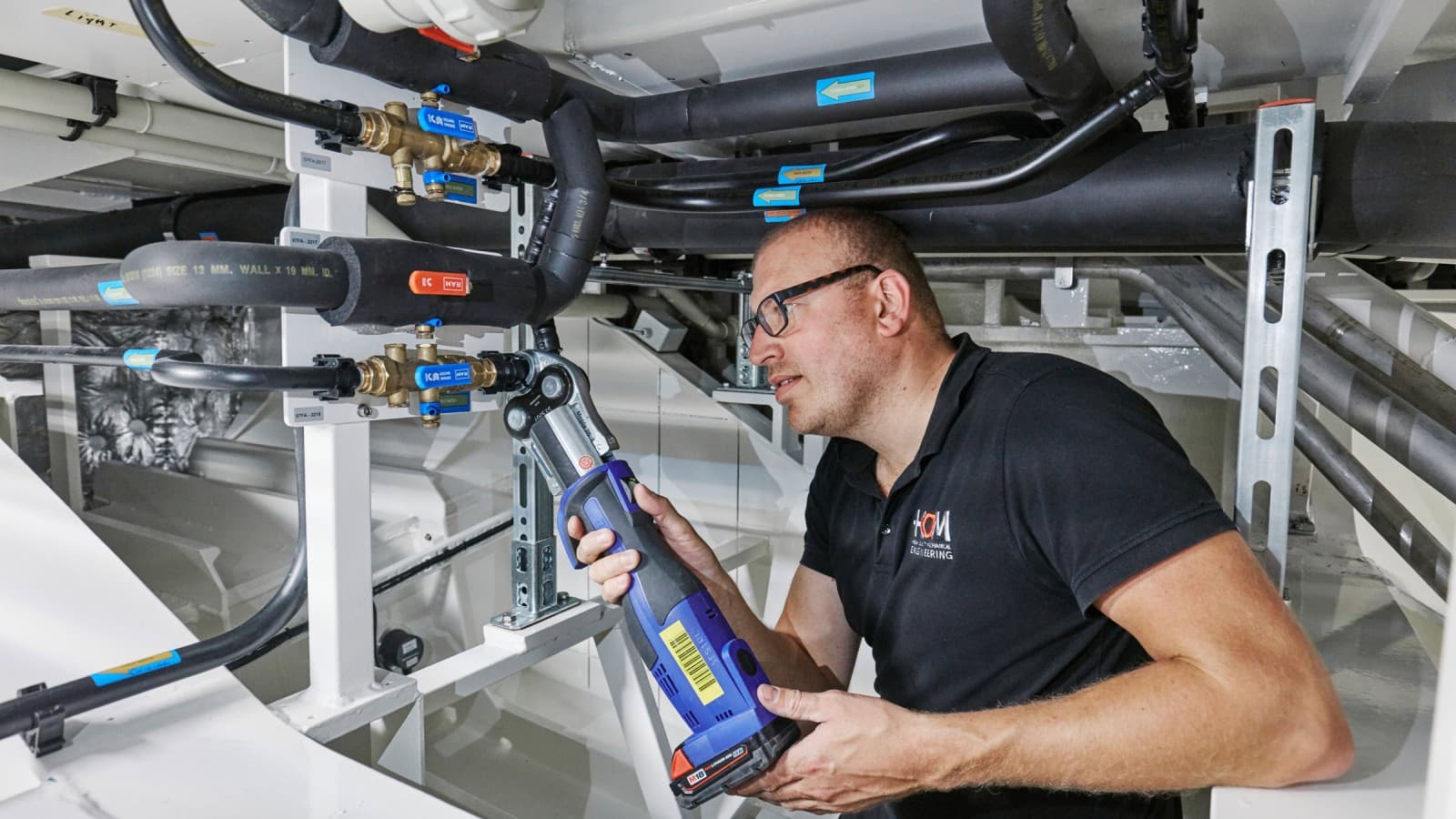

7. Kein Brandrisiko und sicher im laufenden Betrieb
Die saubere Presstechnologie kann bei Umbauarbeiten im laufenden Betrieb eingesetzt werden – ohne Unterbrechung der bestehenden Prozesse.
Das Verpressen erfolgt kalt und ohne offene Flammen, daher besteht bei der Verpressung kein Risiko in oder für Anlagen. Es sind keine zusätzlichen und zeitraubenden Sicherheitsmassnahmen bezüglich Brandrisiken erforderlich.
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Pressverbindungen von Rohren
Für welche Anwendungen oder Medien kann ich bei Rohren Pressverbindungen einsetzen?
Pressverbindungen können neben Trinkwasser auch für weitere Medien wie Gase oder Druckluft verwendet werden. Für eine genaue Abfrage der Beständigkeit der Geberit Rohrleitungssysteme kann das Tool Geberit PipeSelect verwendet werden.
Geberit bietet unterschiedliche Rohrleitungen für Anwendungen in der Industrie.
Wie lange halten Pressverbindungen?
Die Verpressung ist ein kalter Umformprozess, der eine dauerhafte Verbindung erzeugt. Die Verbindungstechnik hat sich seit mehr als 50 Jahren in unterschiedlichen Anwendungen bewährt.
Welche Grenzen haben Pressverbindungen?
Pressverbindungen eignen sich für verschiedene Rohrwerkstoffe bis zu einem Durchmesser von d108 / DN 100.
Bei grösseren Dimensionen kommen zurzeit Verschraubungen oder Schweissverbindungen zum Einsatz. Da beim Verpressen zwischen Rohr und Fitting konstruktive Spalte bestehen, sind Pressverbindungen nicht für Medien geeignet, die eine vollständig spaltfreie Verbindung erfordern.
Sind Pressverbindungen für aggressive oder chemische Medien geeignet?
Geberit Mapress Presssysteme sind für eine Vielzahl von Medien, auch Chemikalien, geeignet. Im Einzelfall hängt dies vom Medium, der Anwendungskonzentration, den Betriebsparametern und dem gewünschten Rohrleitungssystem ab.
Für eine spezifische Freigabe wenden Sie sich gerne an unsere Spezialisten.
