Geberit Mapress C-Stahl für geschlossene Kreisläufe
Die wirtschaftliche Lösung
Geberit Mapress C-Stahl ist die wirtschaftliche Lösung für zuverlässige Rohrinstallationen in geschlossenen Kreisläufen.
Das bewährte Presssystem ermöglicht eine schnelle und sichere Montage ohne Schweissen.
Die umfassende Auswahl an Systemrohren, Fittings und Dichtungen bietet eine hohe Flexibilität – vom Wohnbau bis zur Industrieanlage.
Hauptanwendungen und Einsatzgebiete
Geberit Mapress C-Stahl eignet sich für unterschiedliche Anwendungen und ist im Gegensatz zu anderen Werkstoffen preislich attraktiv.
Heizungsanlagen
Geberit Mapress C-Stahl ist bestens geeignet für die Wärmeverteilung von geschlossenen Heizungsanlagen.
Sprinkler-Nassanlagen
Geberit Mapress C-Stahl – mit dem Systemrohr innen und aussen verzinkt – ist geprüft und zugelassen für Sprinkler-Nassanlagen.
Kraftstoffe und Öle
Geberit Mapress C-Stahl ist für Heizöl, Diesel sowie Motoren-, Getriebe- und Schmieröle geeignet und zugelassen.
Druckluftleitungen
Für die Druckluftverteilung kann, je nach geforderter Druckluftqualität, Geberit Mapress C-Stahl eingesetzt werden.
Vorteile Geberit Mapress C-Stahl Die passende Beschichtung für jede Anwendung
Geberit Mapress C-Stahl Rohre werden PP-ummantelt, aussen verzinkt oder innen und aussen verzinkt angeboten.
Geberit Mapress C-Stahl aussen verzinkt: Die Verzinkung bietet einen bewährten Schutz vor Aussenkorrosion und macht das System besonders wirtschaftlich. Eine robuste Lösung für geschlossene Wasserkreisläufe und Industrieanlagen.
Geberit Mapress C-Stahl innen und aussen verzinkt: Für maximale Sicherheit: Die beidseitige Verzinkung schützt zuverlässig vor Innen- und Aussenkorrosion. Ideal für anspruchsvolle Anwendungen wie Sprinkler-Nassanlagen oder Druckluftinstallationen.
Geberit Mapress C-Stahl mit PP-Ummantelung: Die Ausführung mit PP‑Ummantelung kann als Alternative zum aussen verzinkten Systemrohr eingesetzt werden. Die PP‑Ummantelung bietet zusätzlichen Schutz bei der Verlegung in Bereichen mit Restfeuchtigkeit, beispielsweise im Unterlagsboden.
Geberit Mapress C-Stahl im Überblick
Daten & Fakten
Sortimentsübersicht
- 11 Nennweiten d12 bis d108
- Rund 450 Fittings
- Systemrohre in C-Stahl mit Kunststoffummantelung; aussen verzinkt und innen/aussen verzinkt
- Vielfältiges Sortiment an Adaptern und Übergängen zu anderen Systemen
- Systemübergänge auf Geberit FlowFit, Geberit PushFit oder Geberit Mepla
Dimensionen
Verfügbare Rohrdimensionen
| Nennweise (DN) | Dimension da (mm) | Geberit Mapress C-Stahl mit PP-Ummantelung | Geberit Mapress C-Stahl aussen verzinkt | Geberit Mapress C-Stahl innen und aussen verzinkt |
|---|---|---|---|---|
| 10 | 12 | |||
| 12 | 15 | |||
| 15 | 18 | |||
| 20 | 22 | |||
| 25 | 28 | |||
| 32 | 35 | |||
| 40 | 42 | |||
| 50 | 54 | |||
| 65 | 76,1 | |||
| 80 | 88,9 | |||
| 100 | 108 |
Systemrohre

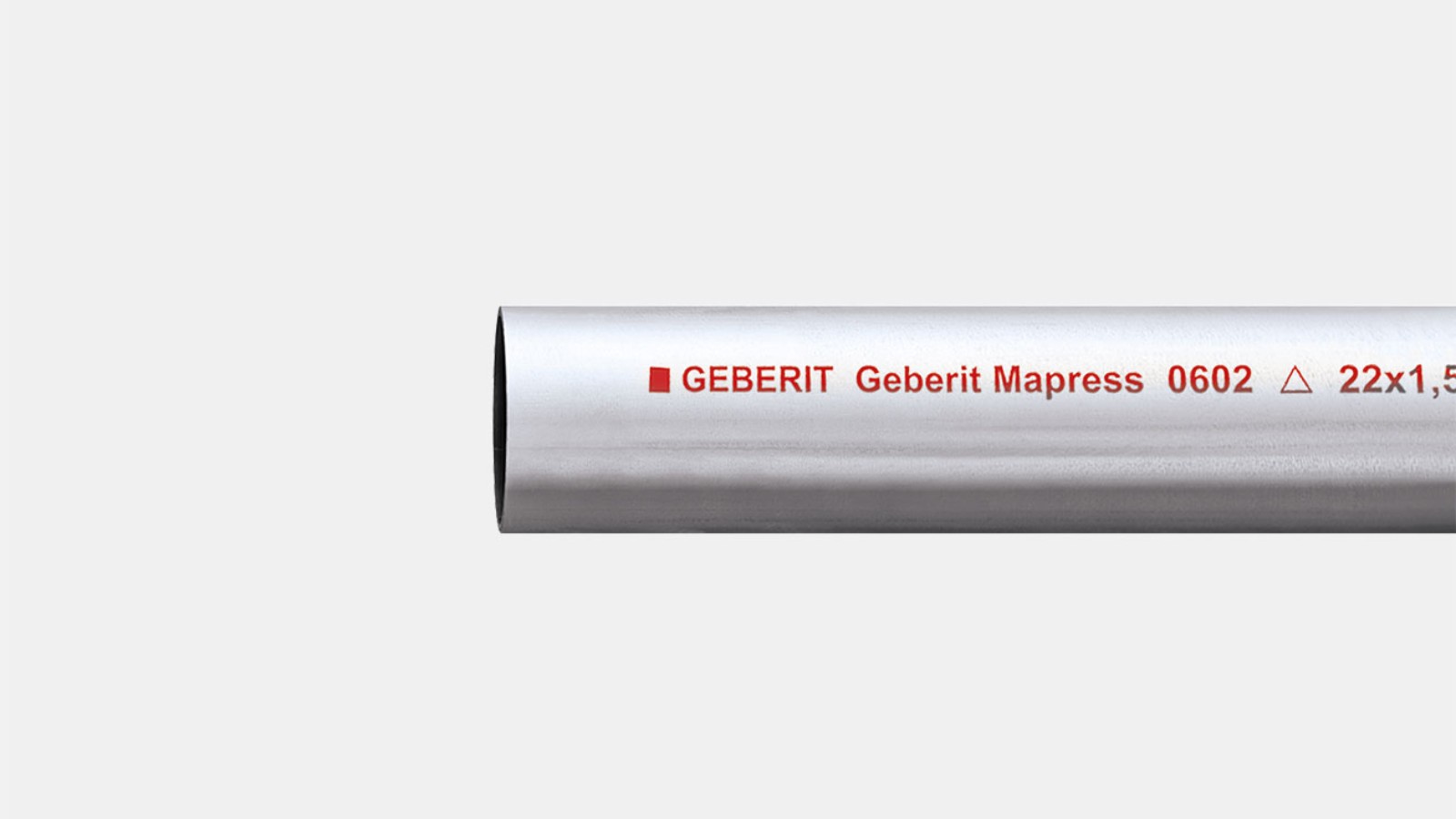

Geberit Mapress C-Stahl Systemrohr, aussen verzinkt
- Ideal für ökonomische Installationen
- Stahl unlegiert 1.0034
- Korrosionsschutz durch aussen Verzinkung
- Kennzeichnung mit roter Beschriftung
- Verfügbar in den Dimensionen d12 bis d108
Sortiment an Systemrohren

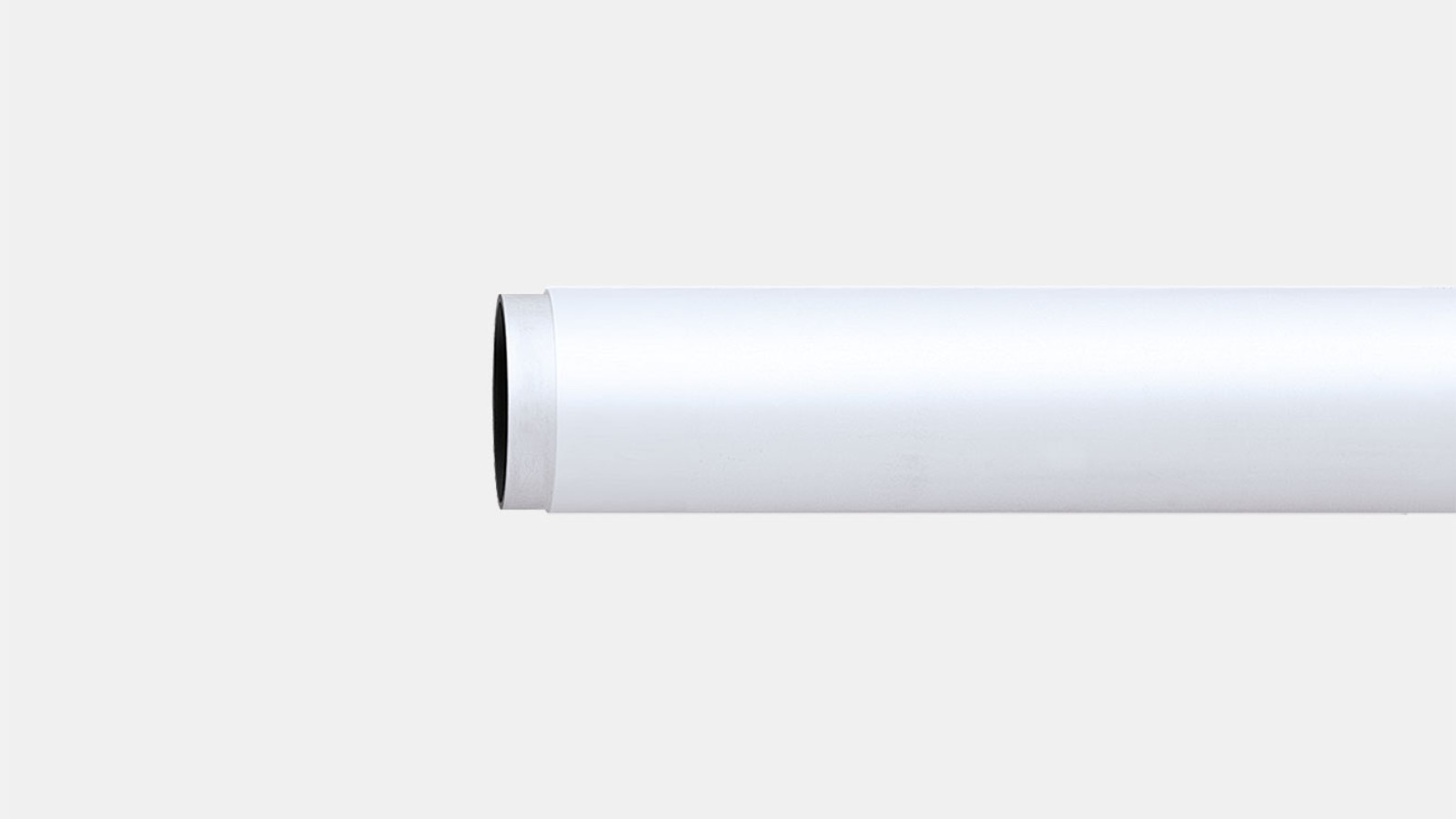

Geberit Mapress C-Stahl Systemrohr mit Kunststoffummantelung aus PP
- Ideal für die Verlegung unter Putz z. B. im Unterlagsboden
- Stahl unlegiert 1.0034
- Korrosionsschutz durch Kunststoffummantelung aus Polypropylen (PP), cremeweiss (RAL 9001)
- Verfügbar in den Dimensionen d12 bis d54

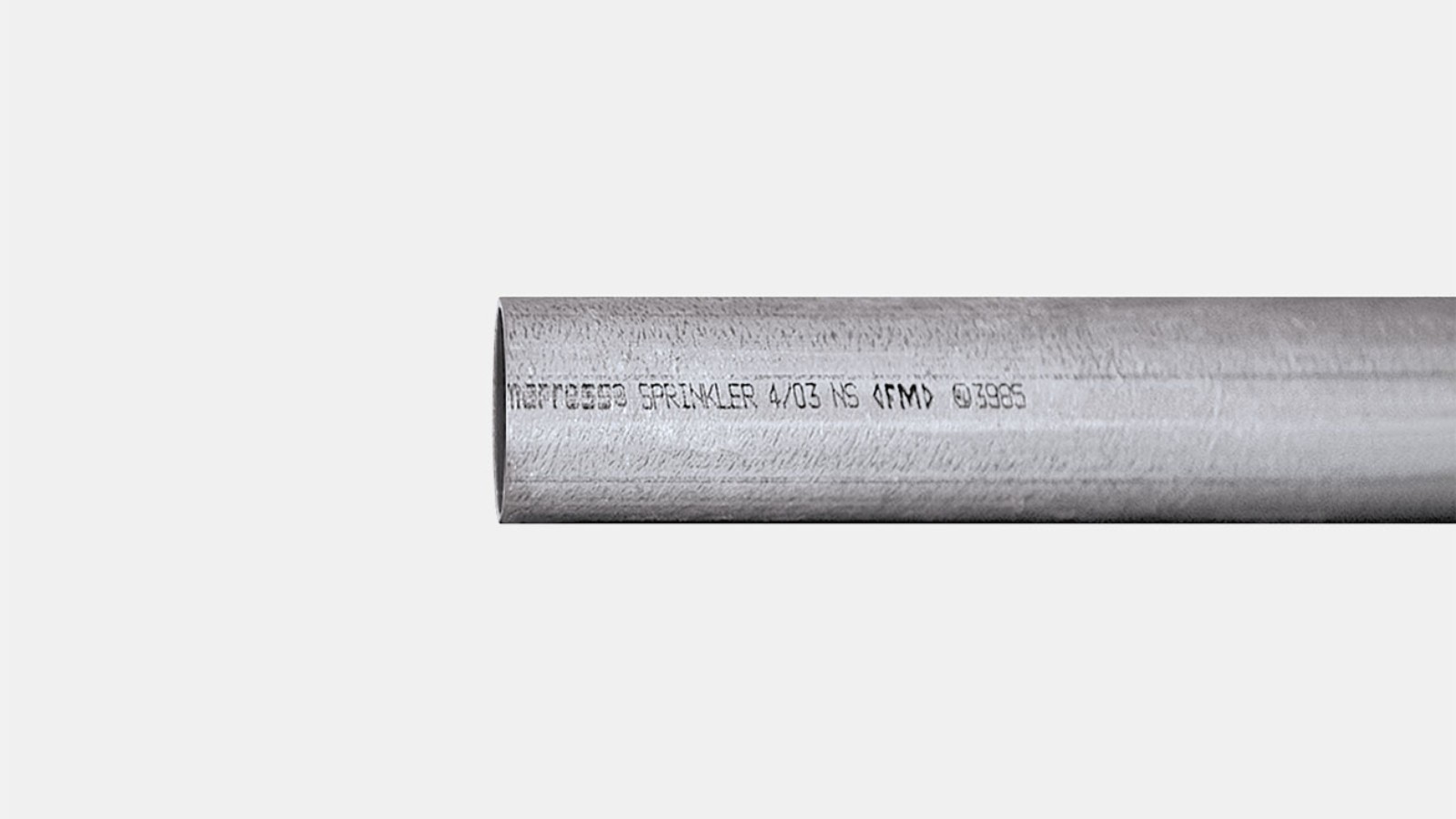

Geberit Mapress C-Stahl Systemrohr, innen und aussen verzinkt
- Speziell für Sprinkler-Nassanlagen und Druckluftinstallationen
- VdS-Zertifizierung für Sprinkler «nass»
- Gütezeichen «FM Approved» für Sprinkleranlagen
- Stahl unlegiert 1.0215
- Korrosionsschutz durch innen und aussen Verzinkung
- Kennzeichnung mit schwarzer Beschriftung
- Verfügbar in den Dimensionen d15 bis d108
Fittings
Verfügbare Fittings

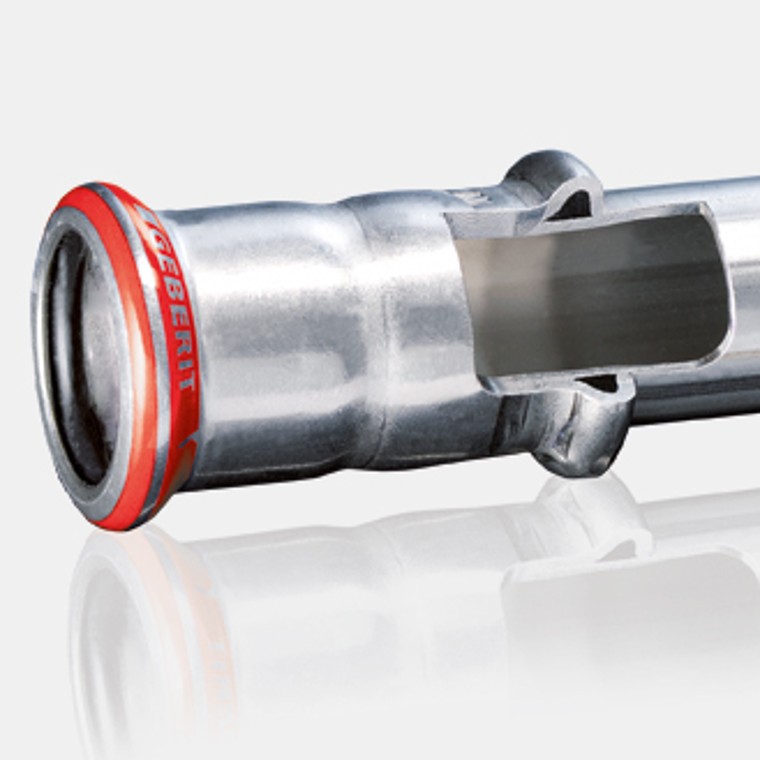

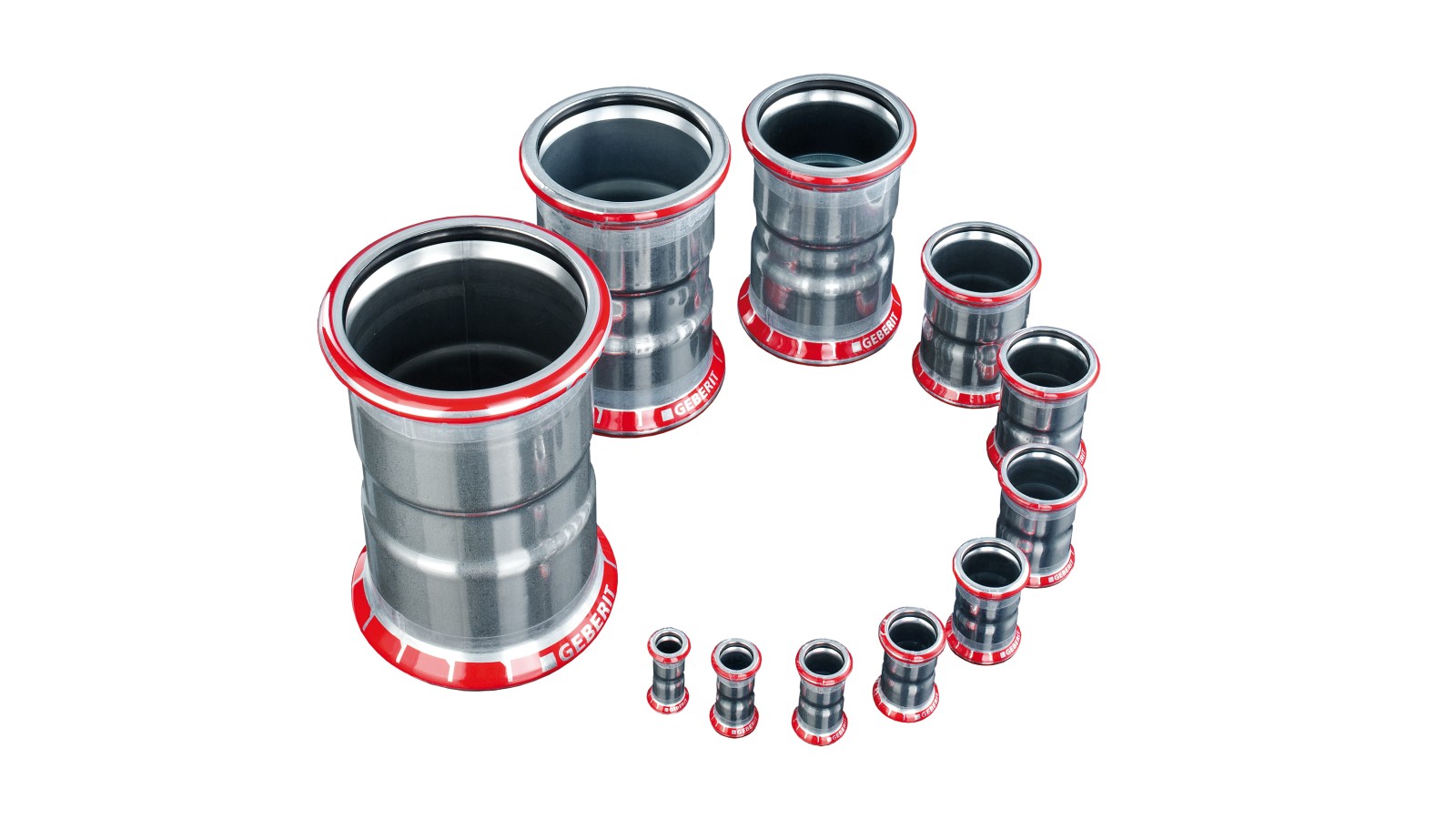

Geberit Mapress C-Stahl Pressfittings
- Fittings aus C-Stahl (Stahl unlegiert 1.0034) aussen verzinkt mit zusätzlicher chromierter Schutzschicht
- Pressindikator zur Kontrolle der Verpressung mit werkstoffspezifischer Kennzeichnung (rot für C‑Stahl) und aufgedruckter Dimension
- Unverpresste Verbindungen sind undicht und dadurch bei der Druckprüfung sofort erkennbar
- Schutzstopfen schützen vor Verschmutzung während Transport und Montage
- Schwarzer CIIR-Dichtring
- Über 450 Fittings im Sortiment
- Verfügbar in den Dimensionen d12 bis d108
Dichtungen
Verfügbare Dichtungen
Die Geberit Mapress C-Stahl Fittings sind werkseitig mit dem schwarzen CIIR-Dichtring ausgestattet. Diese lassen sich bei Bedarf einfach austauschen. Die folgenden Angaben beziehen sich auf das Geberit Mapress C-Stahl Systemrohr aussen verzinkt in Kombination mit Mapress C-Stahl Fittings.
Massgebend ist die Verwendungsübersicht vom Geberit Mapress C-Stahl Sortiment.
Dichtring CIIR, schwarz
Die allgemeinen Anwendungen mit Geberit Mapress C-Stahl und dem schwarzen CIIR-Dichtring umfassen:
- Heizungswasser
- Kühlwasser ohne Frostschutzmittel
- Kühlwasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
- Sprinkler (nass)
- Druckluft (Reinheitsklasse Öl 0–3)
- Inertgase
Dichtring FKM, blau
Die allgemeinen Anwendungen mit Geberit Mapress C-Stahl und dem blauen FKM-Dichtring umfassen:
- Fernwärmeheizungswasser ≤ 140 °C
- Wärmeträger (Solar)
- Mineralöle
- Kraftstoffe
- Druckluft (Reinheitsklasse Öl 0–X)
Abhängig vom eingesetzten Medium muss bei Verschraubungen die Standard-Flachdichtung aus EPDM durch die geeignete Flachdichtung ausgetauscht werden. Die definitive Auswahl und Freigabe sowie die maximalen Betriebstemperaturen und Betriebsdrücke richten sich nach den Geberit Mapress C-Stahl Verwendungsübersichten.
Flachdichtung EPDM schwarz
Flüssige Medien
- Heizungswasser (nur freigegebene Inhibitoren verwenden)
- Kühlwasser ohne Frostschutzmittel (0-100°C)
- Löschwasser (nass)
- Sprinkler (nass)
Gasförmige Medien
- Druckluft (Reinheitsklasse Öl 0–3)
- Inertgase (z. B. Stickstoff)
Flachdichtung FPM grün
Flüssige Medien
- Fernwärmeheizungswasser ≤ 120 °C (nur für freigegebene Inhibitoren verwenden)
- Sprinkler (nass)
- Wärmeträger (Solar)
- Mineral- und Schmieröle
- Kraftstoffe (z. B. Diesel) (auf Anfrage)
Gasförmige Medien
- Druckluft (Reinheitsklasse Öl 0–X)
Flachdichtung Faserverbundwerkstoff
Flüssige Medien
- Für Kühl- und Heizungswasser mit Frostschutzmittel -30 bis +120 °C
- Fernwärmeheizungswasser ≤ 140 °C
- Sprinkler (nass)
Gasförmige Medien
- Druckluft (Reinheitsklasse Öl 0–X)
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit Mapress C-Stahl sind Umweltproduktdeklarationen für Rohre und die gängigsten Fittings verfügbar:
- Geberit Mapress C-Stahl Systemrohre
- Geberit Mapress C-Stahl Fittings
Installation
So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Passendes Rohrleitungssystem finden
Produktsortiment Geberit Mapress C-Stahl Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Geberit Mapress C-Stahl
Wann ist Geberit Mapress C-Stahl die richtige Lösung?
Geberit Mapress C-Stahl eignet sich für geschlossene Kreisläufe in Heizungs-, Kühl- und Industrieanlagen. Besonders bei grossen Rohrleitungsnetzen ist C-Stahl kostengünstiger als andere Werkstoffe.
Mit Geberit PipeSelect können Sie die chemische Beständigkeit für verschiedenen Medien abfragen und erhalten nach wenigen Klicks eine verbindliche Antwort, ob Geberit Mapress C-Stahl für Ihre Anwendung geeignet ist.
Gibt es spezielle Montagehinweise für korrosionskritische Anlagen?
Ja. Für korrosionskritische Anlagen sind eine saubere Verarbeitung, sauerstoffarme Medien, geeignete Werkstoffkombinationen sowie das Einhalten der Montage- und Betriebsvorgaben für Geberit Mapress C-Stahl entscheidend.
Wann sollte Geberit Mapress C-Stahl nicht verwendet werden?
Geberit Mapress C-Stahl ist nicht geeignet für Trinkwasser, offene Kreisläufe oder Systeme mit dauerhaftem Sauerstoffeintrag.
Kann C-Stahl mit anderen Materialien kombiniert werden?
Wir raten davon ab, Geberit Mapress C-Stahl mit anderen Werkstoffen zu verarbeiten.
