Geberit Mapress Edelstahl für viele flüssige & gasförmige Medien
Korrosionsbeständig und vielseitig einsetzbar
Geberit Mapress Edelstahl ist ein leistungsfähiges Versorgungssystem und kann für diverse flüssige und gasförmige – auch aggressive – Medien eingesetzt werden. Geberit stellt bei der Herstellung höchste Anforderungen. So stellt beispielsweise der hohe Molybdängehalt eine besonders hohe Korrosionsbeständigkeit sicher.
Mit der grossen Bandbreite von Pressfittings und Rohrdimensionen von d12 bis d108 sowie den verschiedenen Dichtringen lassen sich neben der Haustechnik auch nahezu alle Anwendungsbereiche wie Solar- und industrieller Anlagenbau abdecken.
Hauptanwendungen und Einsatzgebiete für Edelstahl-Rohrleitungssystem mit hoher Korrosionsbeständigkeit
Geberit Mapress Edelstahl eignet sich für flüssige und gasförmige Medien:
Verwendungsübersicht für flüssige Medien öffnen
Verwendungsübersicht für gasförmige Medien öffnen
Trinkwasserinstallationen
Geberit Mapress Edelstahl ist eine gute Wahl bei hohen Anforderungen an Hygiene und Korrosionsbeständigkeit.
Druckluftleitungen
Geberit Mapress Edelstahl ist die universelle Lösung für Druckluftleitungen – mit passenden Dichtringen für alle Druckluftqualitäten.
Kraftstoff und Öle
Geberit Mapress Edelstahl ist für Heizöl, Diesel sowie Motoren-, Getriebe- und Schmieröle geeignet und zugelassen.
Heiz- und Kühlanlagen
Eine sichere und zuverlässige Versorgung mit Kühl- und Heizungswasser.
Industriegase
Geberit Mapress Edelstahl (Gas) verfügt über sämtliche Zulassungen, die für Brenngase erforderlich sind.
Aufbereitete Wässer
Das Geberit Mapress Edelstahl Presssystem ist für nahezu alle aufbereiteten Wässer – wie enthärtete oder vollentsalzte Wässer sowie Reinstwässer mit Leitfähigkeiten von ≥ 0,1 μS/cm – geeignet und einsetzbar.
Sprinkler und Löschwasserleitungen
Geberit Mapress Edelstahl 1.4401 ist geprüft und zugelassen für Sprinkler Nass- und Trockenanlagen, u. a. durch VdS und FM.
Sattdampf
Geberit Mapress Edelstahl 1.4401 ist für Sattdampf und Kondensat bis zu einer Temperatur von 155 °C und einem Druck von 5,5 bar geeignet.
Eigenschaften Geberit Mapress Edelstahl Vielseitig einsetzbar – für zahlreiche Anwendungen
Vielseitig einsetzbar in der Haustechnik und Industrie
Durch die grosse Bandbreite von Rohrdimensionen von d12 bis d108, die Materialeigenschaften des Edelstahls sowie den verschiedenen Dichtringen lassen sich neben der Haustechnik auch viele Anwendungsbereiche im industriellen Anlagenbau abdecken.
Geeignet für Brenngase
Geberit Mapress Edelstahl kann für unterschiedliche Gasanwendungen verwendet werden. Für den Einsatz mit Brenngasen wird ein komplettes Sortiment an Pressfittings mit dem gelben Dichtring HNBR, gelber Markierung und gelber Schutzkappe angeboten.
Beispiele möglicher Brenngase:
- Erdgas
- Flüssiggas wie Propan oder Butan
- Biogas
Das robuste Geberit Mapress Edelstahl Rohrleitungssystem kann für Betriebsdrücke bis zu 25 bar (abhängig vom Rohrdurchmesser) eingesetzt werden.
Hohe Korrosionsbeständigkeit
Geberit Mapress Edelstahl ist ein zuverlässiges Rohrleitungssystem, das für eine Vielzahl von Anwendungen geeignet ist. Die Rohre sowie die Pressfittings bestehen aus nichtrostendem Edelstahl und zeichnen sich durch hohe Korrosionsbeständigkeit und Hygiene aus.
Geberit Mapress Edelstahl eignet sich für die thermische und chemische Desinfektion – sowohl bei vorgeschriebenen Massnahmen gemäss geltenden Richtlinien und Verordnungen als auch im Falle einer bestehenden Kontamination des Leitungsnetzes.
Die optimale Zusammensetzung der Legierungsbestandteile führt zu einer hohen Werkstoff- und Systemsicherheit. Die Geberit Mapress Edelstahl Systemrohre und Fittings 1.4401 verfügen über einen Molybdängehalt von mindestens 2,3 % und sind somit äusserst korrosionsbeständig.
Geberit Mapress Edelstahl im Überblick
Daten & Fakten
Sortimentsübersicht
- 11 Nennweiten d12 bis d108
- Rund 500 Fittings
- Systemrohre 1.4401 (CrNiMo)
- Systemrohre 1.4521 (CrMoTi)
- MasterFix-Übergang für werkzeuglose, sichere Schraubverbindung zu Geberit Armaturenanschlüssen
- Vielfältiges Sortiment an Adaptern und Übergängen zu anderen Systemen
- Systemübergänge auf Geberit FlowFit, Geberit PushFit oder Geberit Mepla

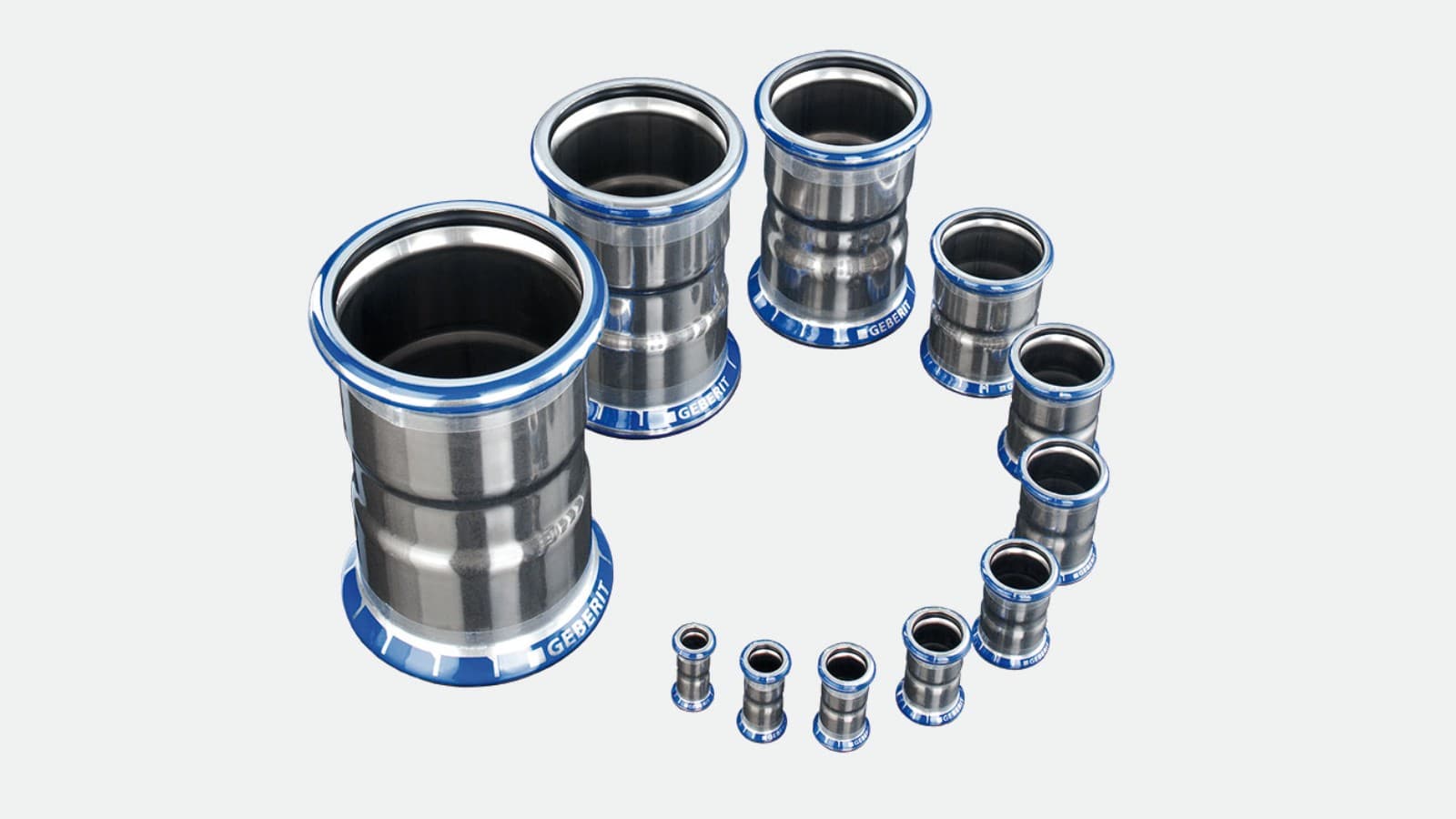

Dimensionen
Verfügbare Rohrdimensionen
| Nennweite DN | Dimension da (mm) | Geberit Mapress Edelstal Systemrohr 1.4401 | Geberit Mapress Edelstal Systemrohr 1.4521 |
|---|---|---|---|
| 10 | 12 | ||
| 12 | 15 | ||
| 15 | 18 | ||
| 20 | 22 | ||
| 25 | 28 | ||
| 32 | 35 | ||
| 40 | 42 | ||
| 50 | 54 | ||
| 65 | 76,1 | ||
| 80 | 88,9 | ||
| 100 | 108 |

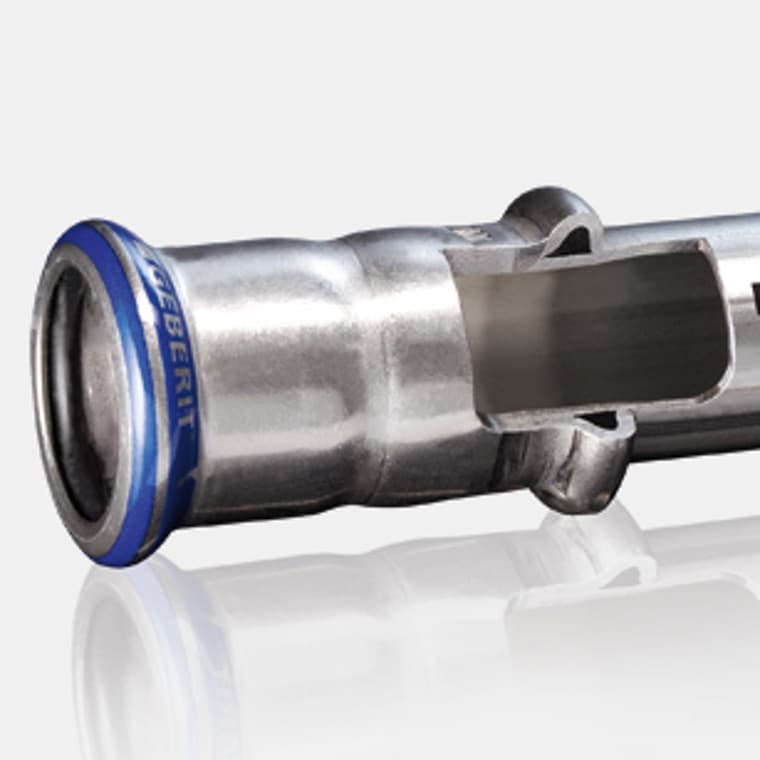

Systemrohre
Verfügbare Systemrohre

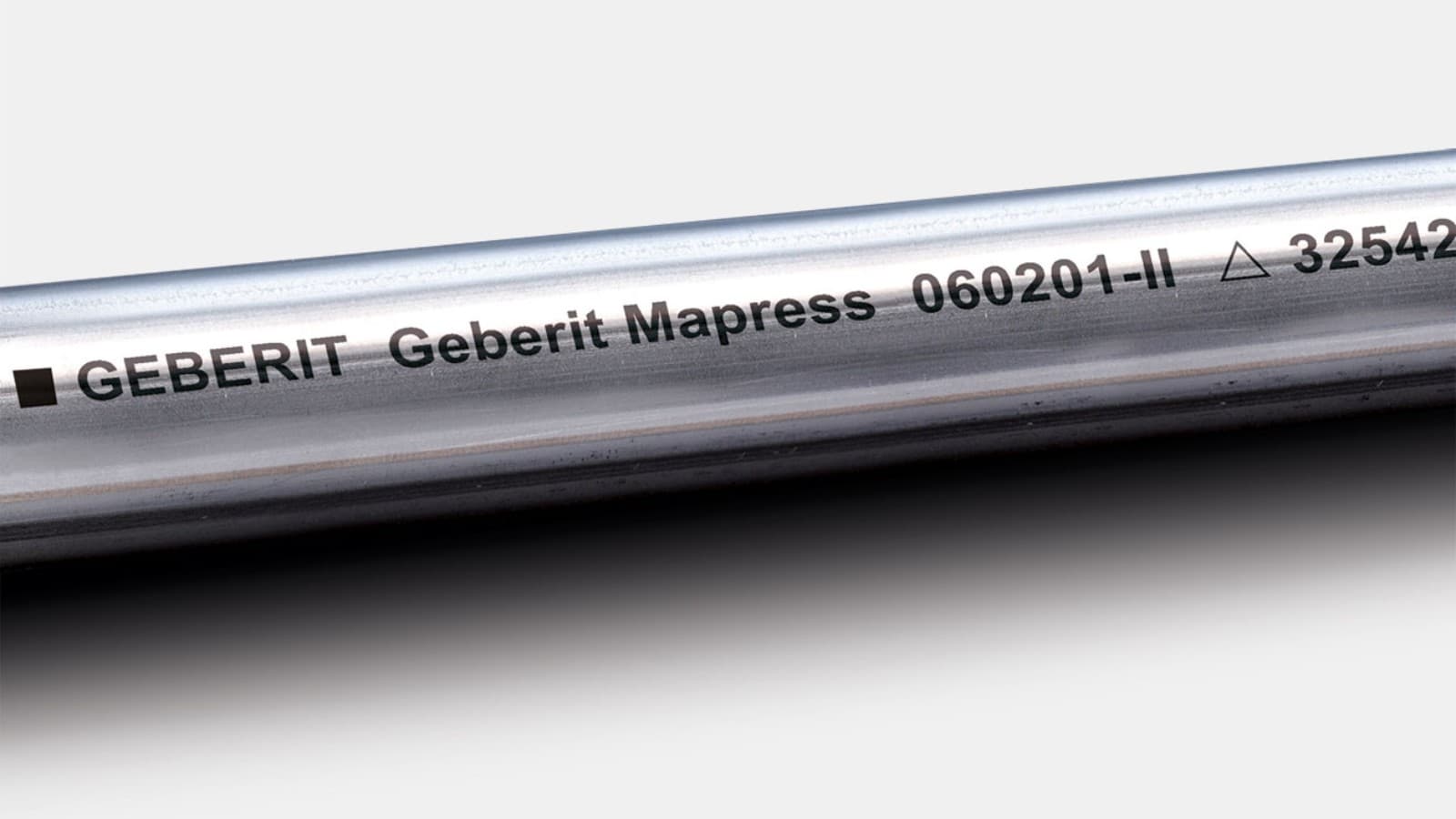

Geberit Mapress Edelstahl Systemrohr 1.4401 (CrNiMo)
- Ein erhöhter Molybdänanteil sorgt für Stabilität und höchsten Schutz vor Korrosion.
- Spezielle thermische und mechanische Behandlung schafft ein homogenes, hochwertiges Werkstoffgefüge.
- Die sorgfältige Bearbeitung stellt sowohl eine optimale Verformbarkeit als auch die erforderliche Langzeitdichtheit sicher.
- Glatte Oberflächen sorgen für die perfekte Passform des Dichtrings und optimale hygienische Eigenschaften.
- Blauer Schutzstopfen schützt das Systemrohr vor Staub und Schmutz
- Verfügbare Dimensionen von d12 bis d108

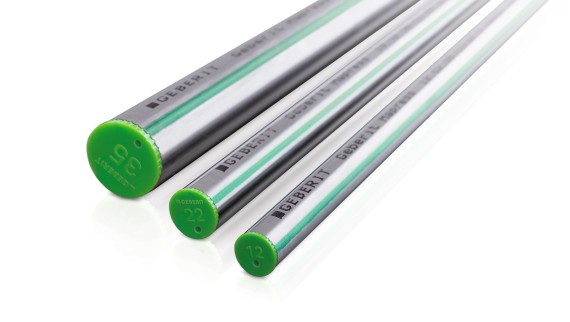

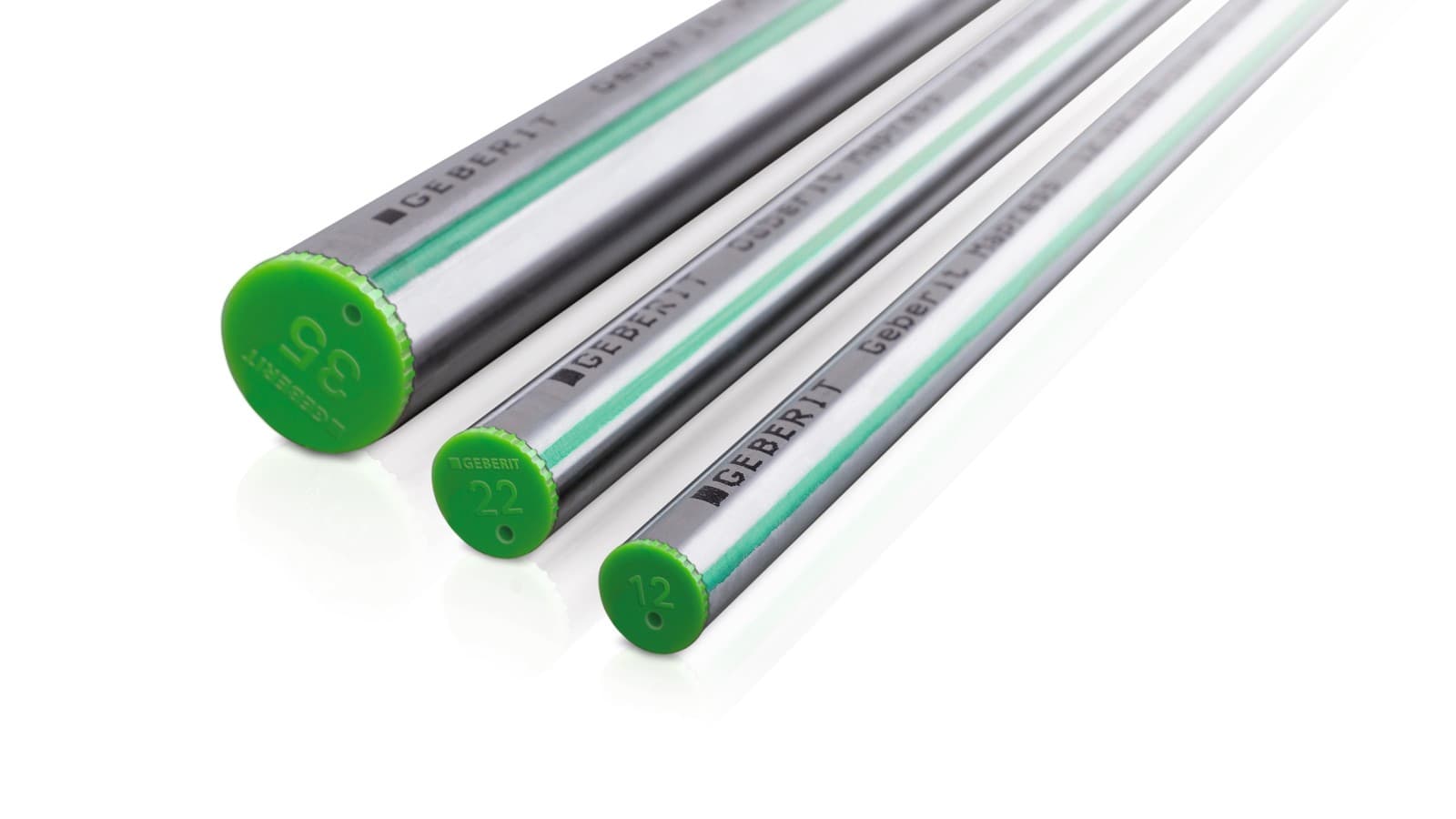

Geberit Mapress Edelstahl Systemrohr 1.4251 (CrMoTi)
- Wirtschaftliche Alternative zu herkömmlichen Werkstoffen bei der hygienischen Trinkwasserinstallation
- Grüne Linie entlang des Rohres dient als Kennzeichnung
- Grüner Schutzstopfen schützt das Systemrohr vor Staub und Schmutz
- Verfügbare Dimensionen von d12 bis d54
Fittings
Verfügbare Fittings

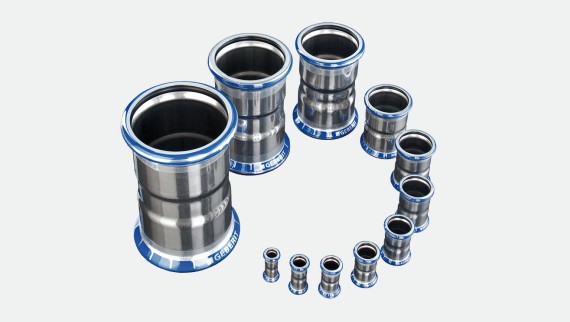

Geberit Mapress Edelstahl Pressfittings
- Fittings aus Edelstahl 1.4401 (CrNiMo)

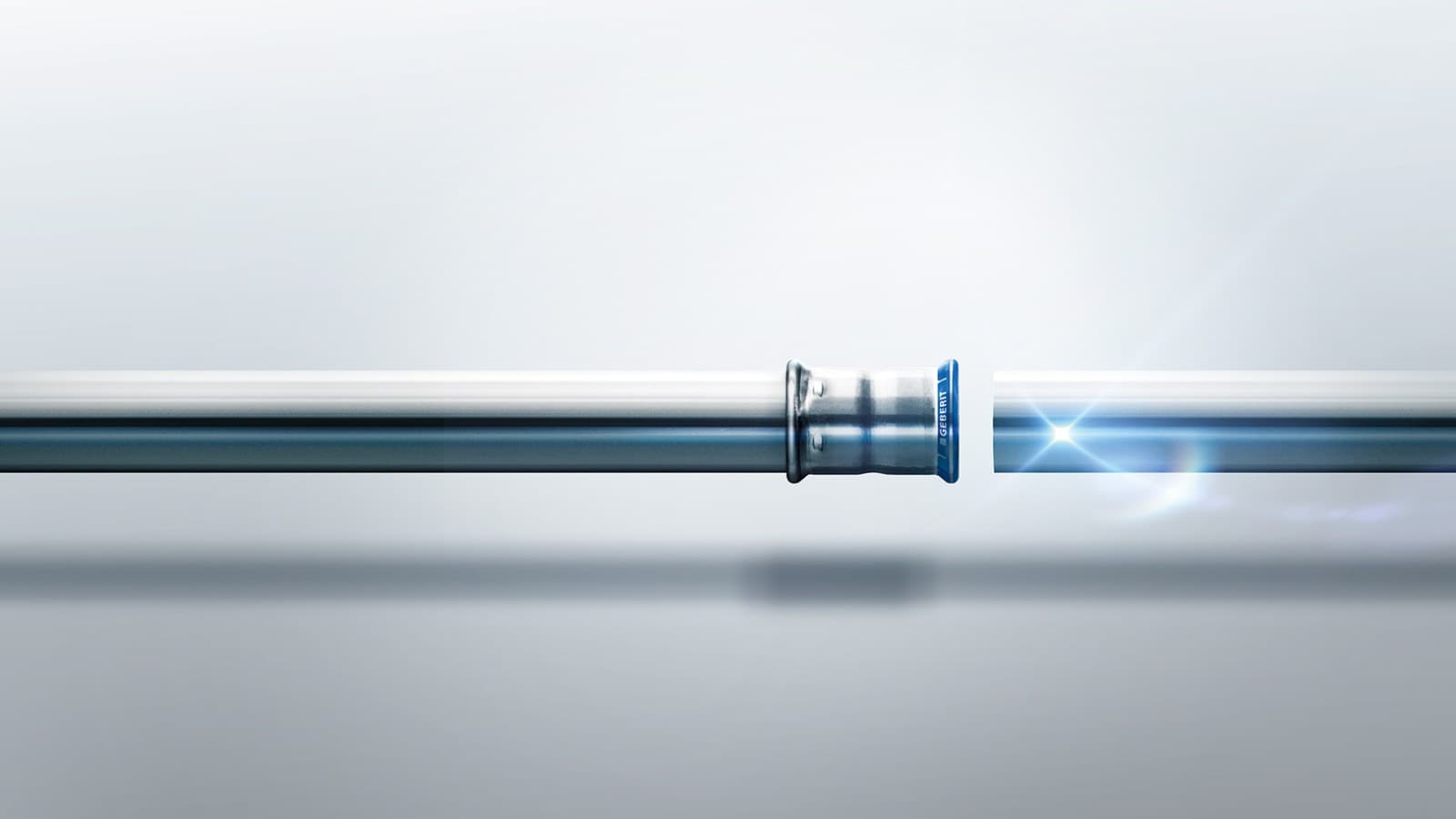

- Pressindikator zur Kontrolle der Verpressung mit werkstoffspezifischer Kennzeichnung (blau für Edelstahl) und aufgedruckter Dimension
- Unverpresste Verbindungen sind undicht und dadurch bei der Druckprüfung sofort erkennbar
- Schutzstopfen schützen vor Verschmutzung während Transport und Montage
- Schwarzer CIIR-Dichtring
- Über 500 Fittings im Sortiment
- Verfügbar in den Dimensionen d12 bis d108

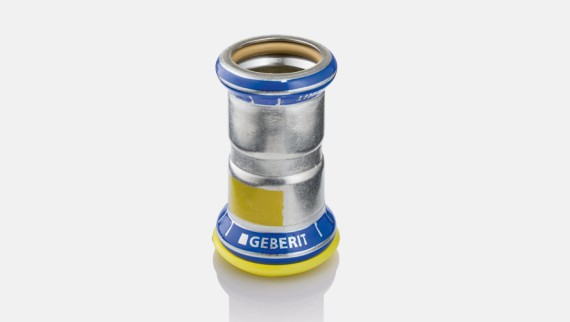

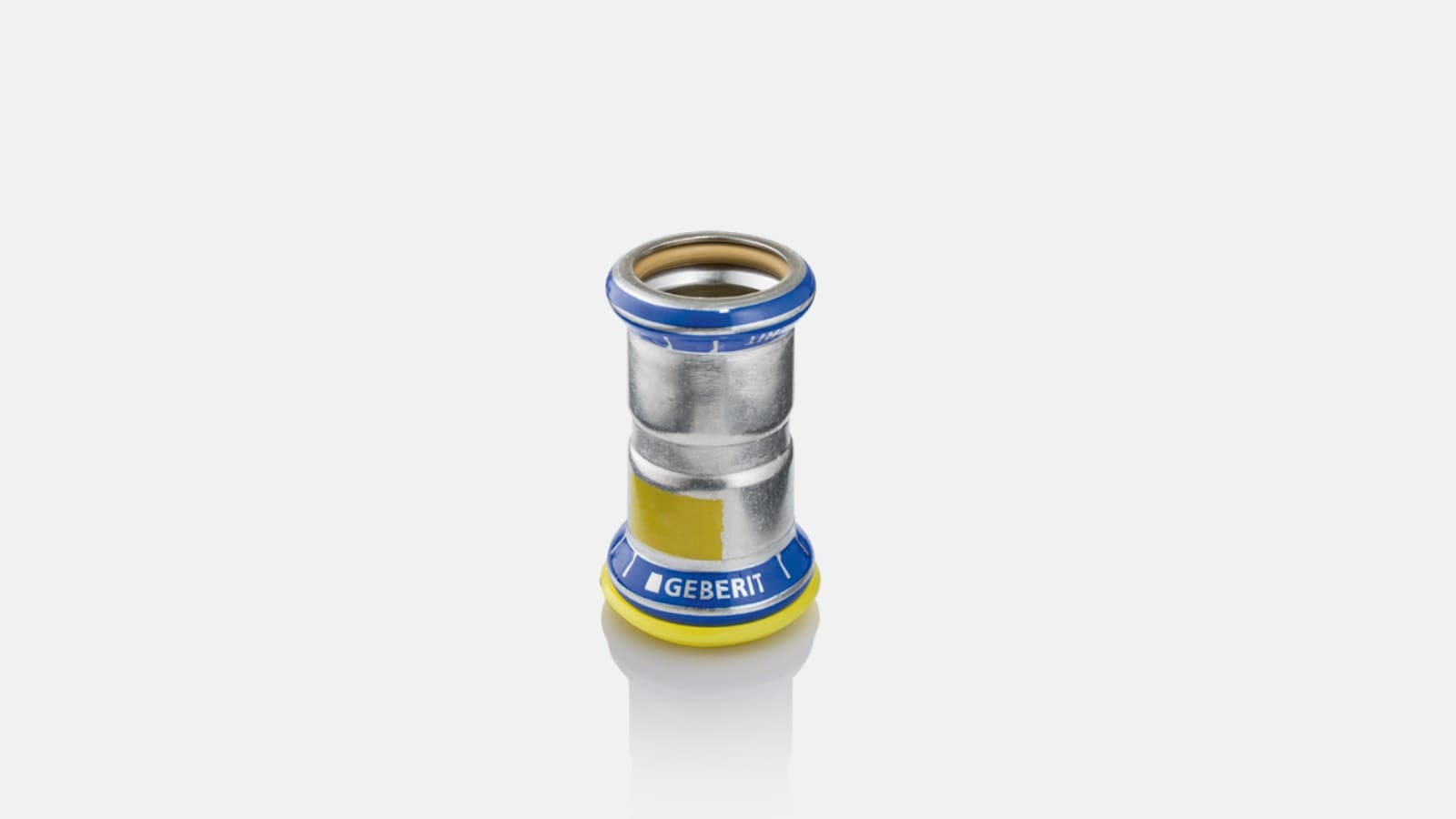

Geberit Mapress Edelstahl, Gas
- Fittings aus Edelstahl 1.4401 (CrNiMo)
- Für den Einsatz mit brennbaren Gasen
- Pressindikator zur Kontrolle der Verpressung mit werkstoffspezifischer Kennzeichnung (blau für Edelstahl) und aufgedruckter Dimension
- Unverpresste Verbindungen sind undicht und dadurch bei der Druckprüfung sofort erkennbar
- Klare visuelle Kennzeichnung durch gelbe Markierung auf Fitting, gelben HNBR-Dichtring und gelbe Schutzstopfen
- Schutzstopfen schützen vor Verschmutzung während Transport und Montage
- Über 230 Fittings im Sortiment
- Verfügbar in den Dimensionen d15 bis d108
Hinweis: Die Geberit Mapress Edelstahl Gas Fittings dürfen aufgrund von Zulassungsvorgaben ausschliesslich mit dem Geberit Mapress Edelstahl Systemrohr 1.4401 verwendet werden.
Geberit Mapress Edelstahl, LABS-frei
- Fittings aus Edelstahl 1.4401 (CrNiMo)
- Frei von lackbenetzungsstörenden Substanzen (LABS-frei)
- Für den Einsatz in sensiblen Anwendungen, z. B. Lackieranlagen
- Pressfittings sind einzeln verpackt
- Pressindikator zur Kontrolle der Verpressung mit werkstoffspezifischer Kennzeichnung (blau für Edelstahl) und aufgedruckter Dimension
- Unverpresste Verbindungen sind undicht und dadurch bei der Druckprüfung sofort erkennbar
- Schwarzer CIIR-Dichtring
- Rund 300 Fittings
- Verfügbar in den Dimensionen d15 bis d108
Hinweis: Das Geberit Mapress Edelstahl LABS-frei Sortiment ist auf Anfrage erhältlich.
Dichtungen
Verfügbare Dichtringe
Für unterschiedliche Einsatzbereiche stehen Dichtringe aus verschiedenen Materialien zur Verfügung.
Geberit Mapress Fittings sind werkseitig mit passenden Dichtringen ausgestattet und lassen sich bei Bedarf einfach anpassen. Die folgenden Angaben beziehen sich auf das Geberit Mapress Edelstahl Systemrohr 1.4401 in Kombination mit Mapress Edelstahl Fittings.
Massgebend sind die Verwendungsübersichten der jeweiligen Geberit Mapress Edelstahl Sortimente.
Verwendungsübersicht für flüssige Medien öffnen
Verwendungsübersicht für gasförmige Medien öffnen

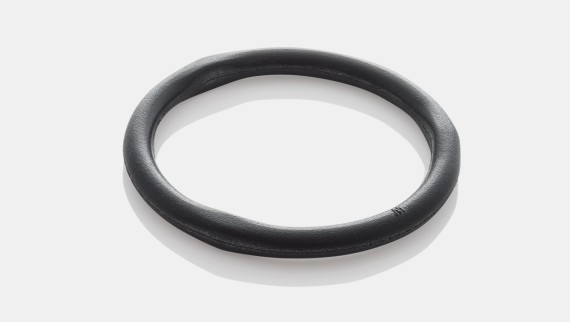

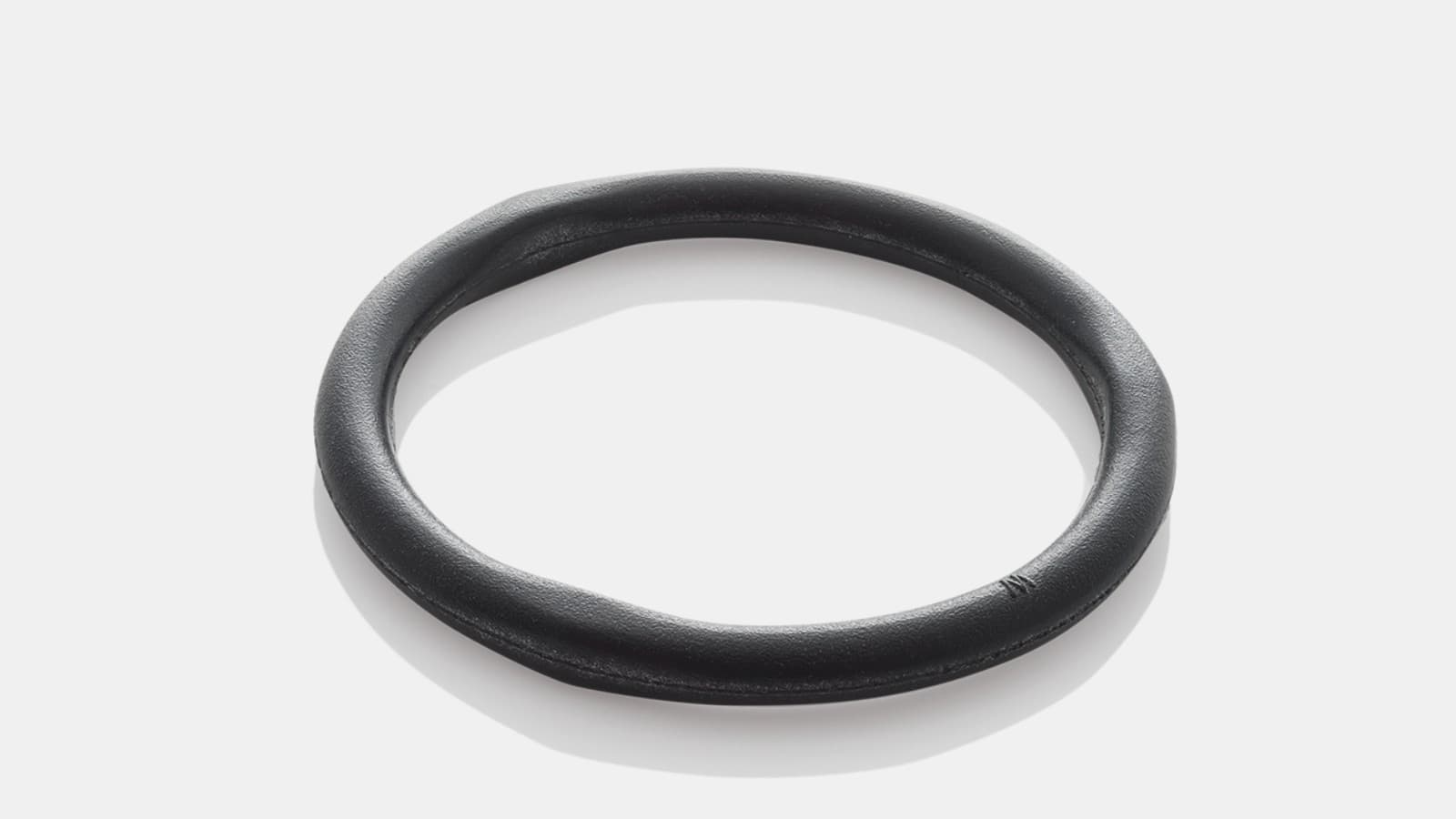

Schwarzer CIIR-Dichtring
Geberit Mapress Edelstahl und der schwarze CIIR-Dichtring sind für die folgenden flüssigen Medien einsetzbar:
- Trinkwasser kalt und warm
- Heizungswasser
- Kühlwasser ohne Frostschutzmittel
- Kühlwasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
- Sattdampf ≤ 120 °C
- Betriebswasser
- Reinstwasser (ohne Pharmawasser)
- Regenwasser mit pH-Wert > 6,0
- Grau- und Schwarzwasser mit pH-Wert > 6,0
- Löschwasser (nass)
- Sprinkler (nass)
- Chemikalien und technische Fluide
Und für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 0–3)
- Unterdruck
- Inertgase
- Industriegase

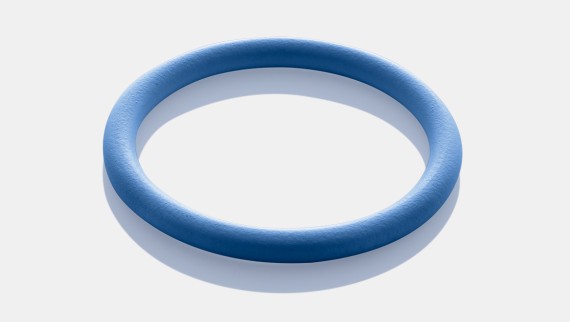

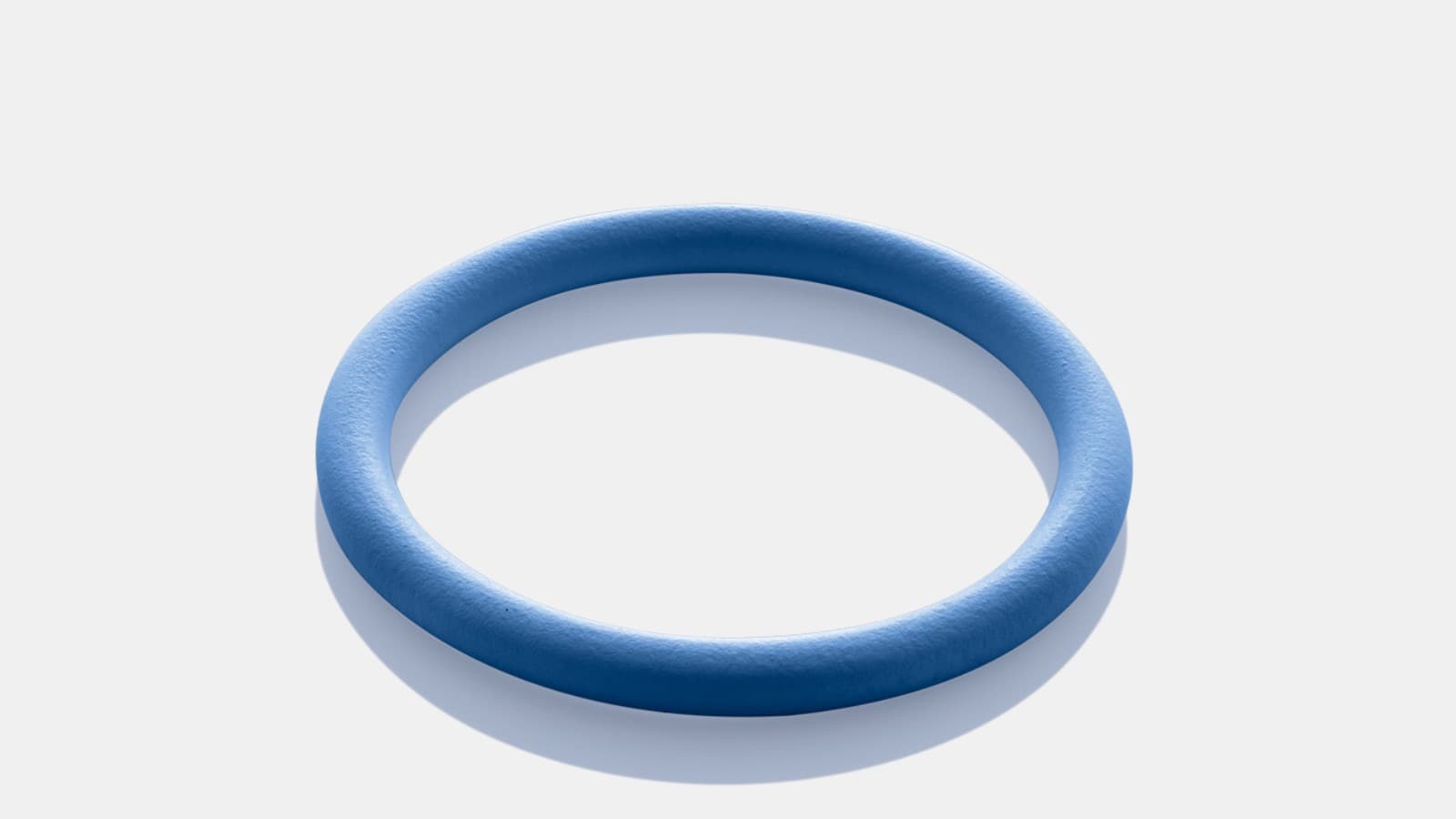

Dichtring FKM, blau
Geberit Mapress Edelstahl in Kombination mit dem blauen FKM-Dichtring zeichnet sich durch hohe Temperatur- und Chemikalienbeständigkeit aus.
Einsetzbar für die folgenden flüssigen Medien:
- Fernwärmeheizungswasser ≤ 140 °C
- Wärmeträger (Solar)
- Mineralöle
- Kraftstoffe
- Chemikalien und technische Fluide
Einsetzbar für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 0–X)
- Industriegase

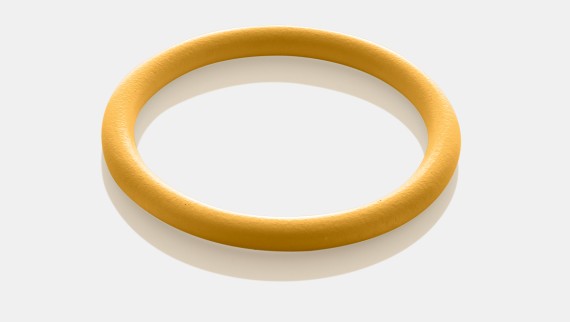

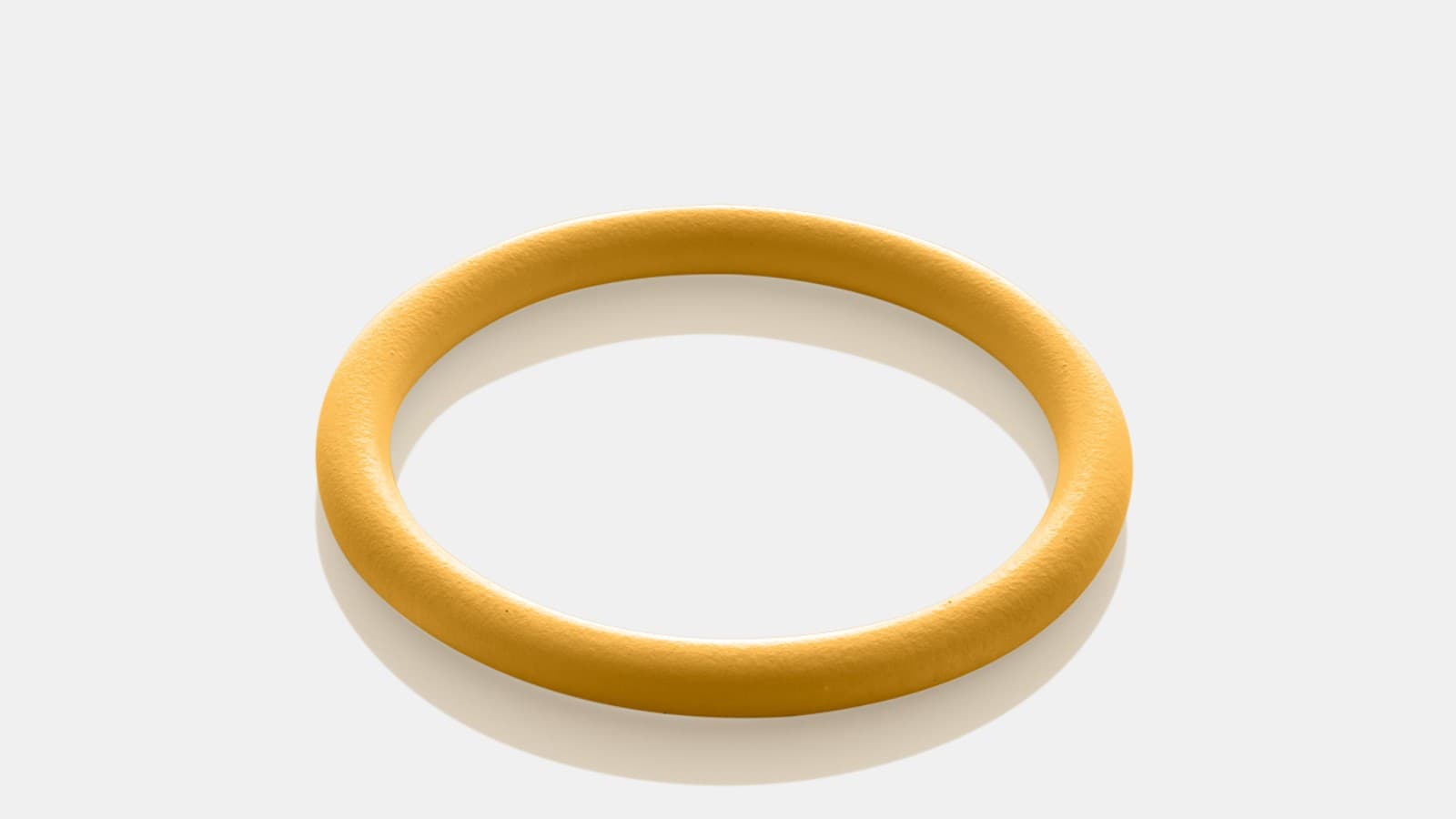

Dichtring HNBR, gelb
Geberit Mapress Edelstahl mit dem gelben HNBR-Dichtring ist für folgende Brenngase einsetzbar:
- Erdgase
- Flüssiggase
- Biogase
Mit einer gelben Markierung sowie einem gelben Schutzstopfen lassen sich die Geberit Mapress Edelstahl Gas Fittings von den restlichen Fittings unterscheiden.
Hinweis: Für Erdgasinstallationen dürfen nur Geberit Mapress Edelstahl Gas Fittings mit werkseitig eingesetztem HNBR-Dichtring verwendet werden. Ein Austausch der Dichtringe ist unzulässig.

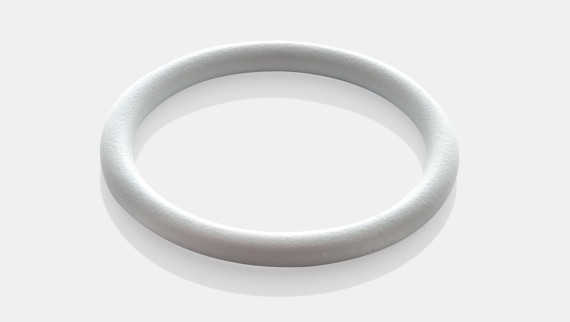

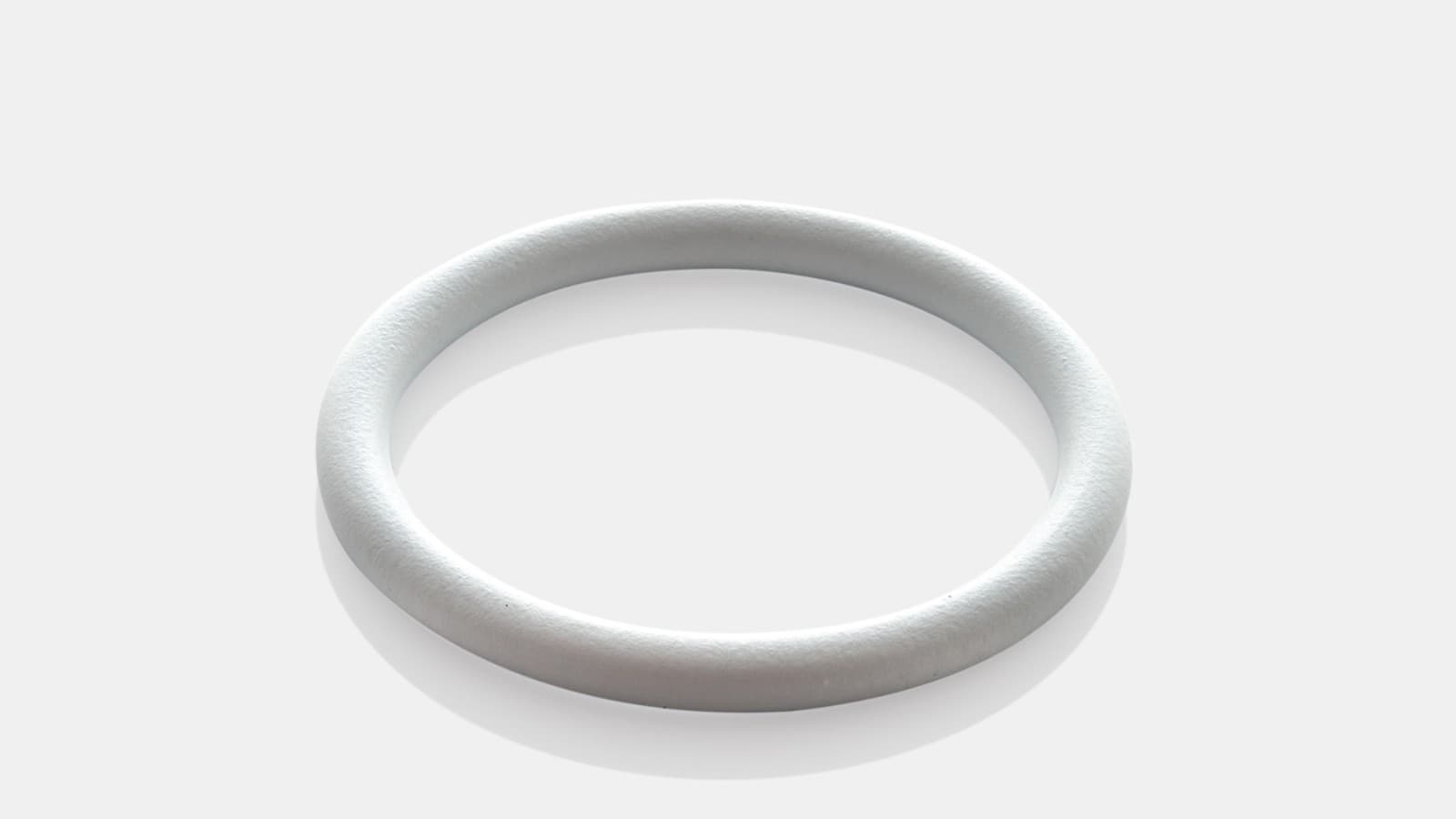

Dichtring FKM, weiss
Geberit Mapress Edelstahl mit dem weissen FKM-Dichtring eignet sich für Sattdampfanwendungen bis 155 °C, auch bei zyklischem Betrieb.
Hinweis: Die weissen FKM-Dichtringe sind auf Anfrage erhältlich.
Abhängig vom eingesetzten Medium muss bei Verschraubungen die Standard-Flachdichtung aus EPDM durch die geeignete Flachdichtung ausgetauscht werden. Die definitive Auswahl und Freigabe sowie die maximalen Betriebstemperaturen und Betriebsdrücke richten sich nach den Geberit Mapress Edelstahl Verwendungsübersichten.

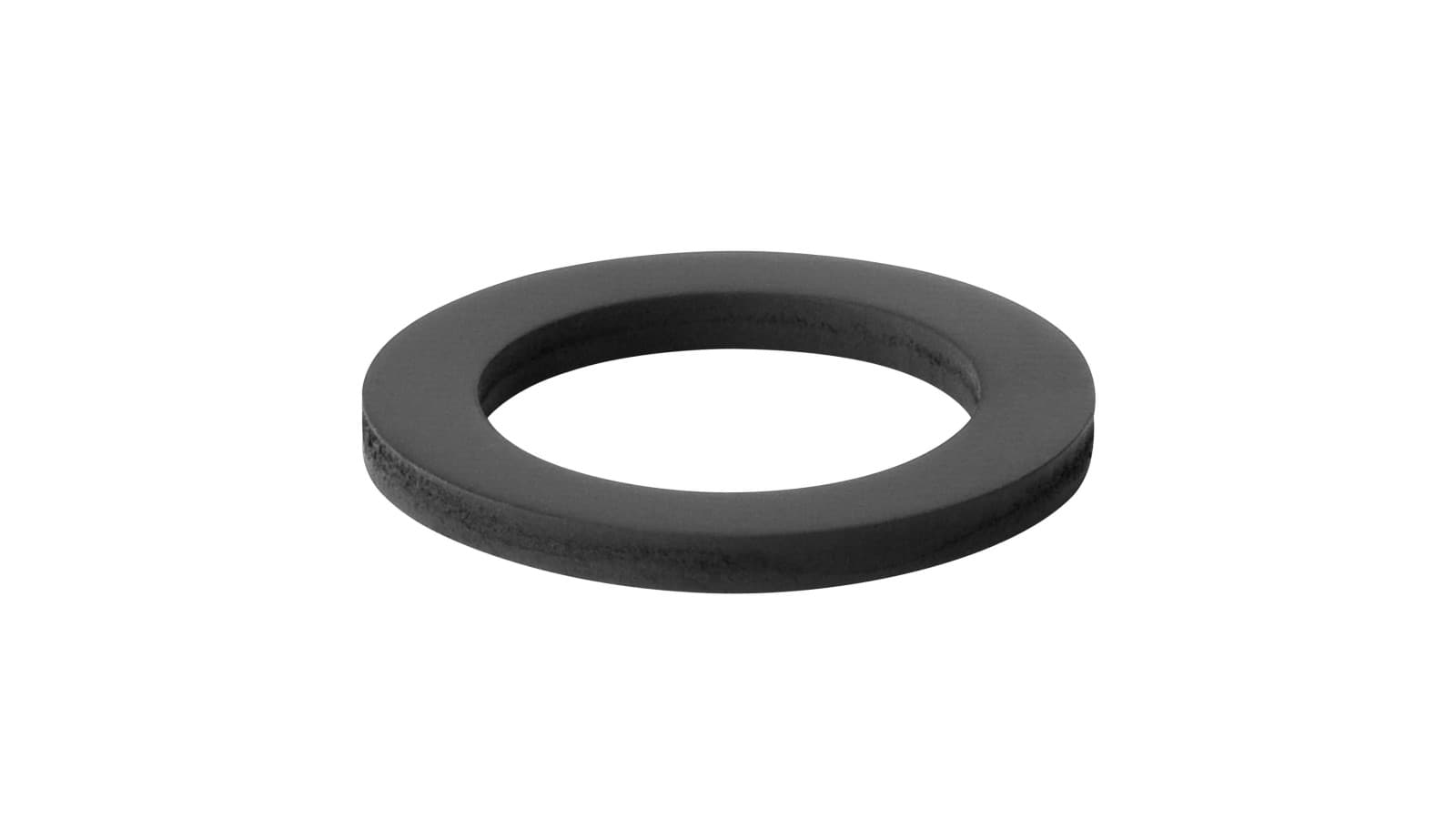

Flachdichtung EPDM schwarz
Flüssige Medien
- Trinkwasser kalt und warm
- Heizungswasser (nur freigegebene Inhibitoren verwenden)
- Kühlwasser ohne Frostschutzmittel (0-100°C)
- Betriebswasser (auf Anfrage)
- Aufbereitete Wässer
- Regenwasser mit pH-Wert > 6.0
- Grau- und Schwarzwasser mit pH-Wert > 6.0
- Löschwasser (nass)
- Sprinkler (nass)
- Chemikalien und technische Fluide (auf Anfrage)
Gasförmige Medien
- Druckluft (Reinheitsklasse Öl 0–3)
- Inertgase (z. B. Stickstoff)

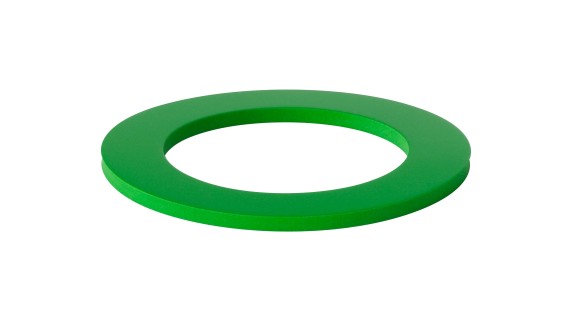

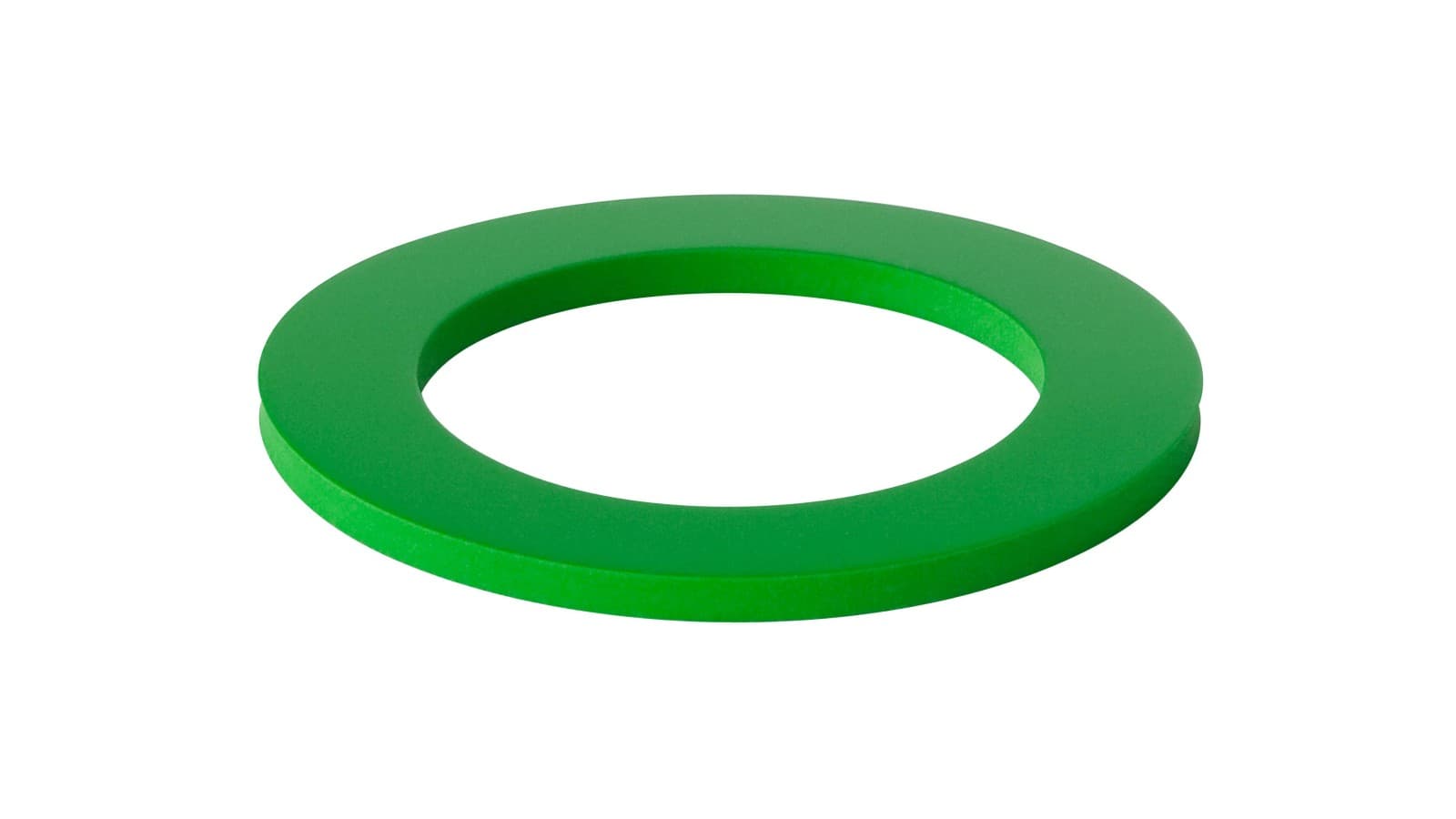

Flachdichtung FPM grün
Flüssige Medien
- Fernwärmeheizungswasser ≤ 120 °C
- Löschwasser (nass/trocken, trocken)
- Sprinkler (nass/trocken, trocken)
- Wärmeträger (Solar)
- Mineral- und Schmieröle
- Kraftstoffe (z. B. Diesel) (auf Anfrage)
- Chemikalien und technische Fluide (auf Anfrage)
Gasförmige Medien
- Druckluft (Reinheitsklasse Öl 0–X)

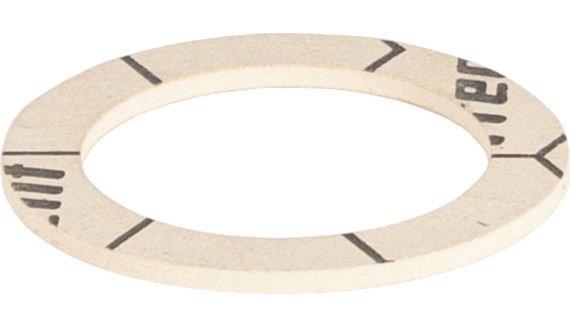

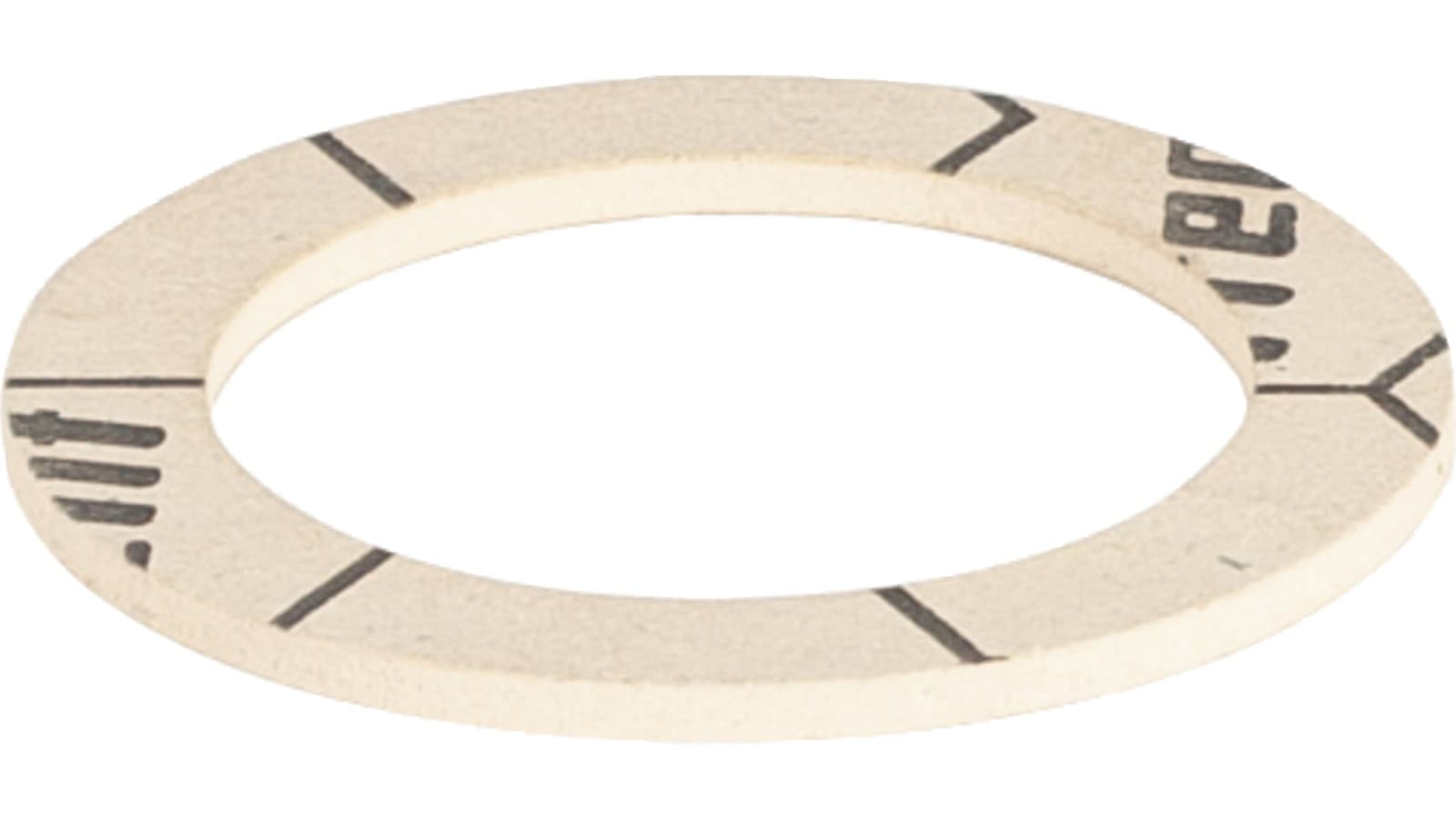

Flachdichtung Faserverbundwerkstoff
Flüssige Medien
- Für Kühl- und Heizungswasser mit Frostschutzmittel -30 bis +120 °C
- Fernwärmeheizungswasser ≤ 140 °C
- Sattdampf ≤ 155 °C
- Wärmeträger (Solar)
- Mineral- und Schmieröle
- Kraftstoffe (z. B. Diesel) (auf Anfrage)
- Chemikalien und technische Fluide (auf Anfrage)
Gasförmige Medien
- Erdgase
- Flüssiggase
- Biogase (auf Anfrage)
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit Mapress Edelstahl sind Umweltproduktdeklarationen für Rohre und die gängigsten Fittings verfügbar:

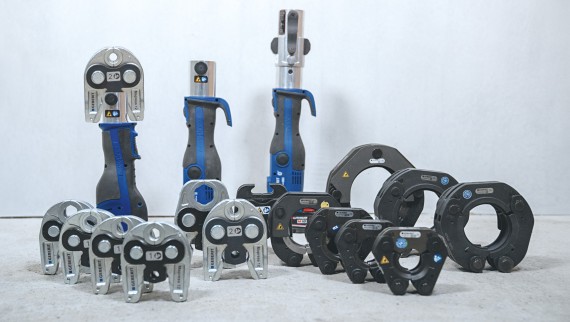

Installation
So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Passendes Rohrleitungssystem finden
Produktsortiment Geberit Mapress Edelstahl Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Geberit Mapress Edelstahl
Für welche Medien kann ich Geberit Mapress Edelstahl verwenden?
Neben Trinkwasser kann Geberit Mapress Edelstahl für eine Vielzahl an gasförmigen und flüssigen Medien eingesetzt werden. Die chemische Beständigkeit für Geberit Mapress Edelstahl kann mit Geberit PipeSelect abgefragt werden.
Wo liegen die Unterschiede zwischen den Rohrleitungswerkstoffen 1.4401 und 1.4521?
1.4401: Molybdänhaltig mit besserer Lochkorrosionsbeständigkeit
1.4521: Ferritisch mit Molybdän mit guter Chlorid- und Spannungsrissbeständigkeit
Wie verhält sich Geberit Mapress Edelstahl bei thermischer Desinfektion?
Geberit Mapress Edelstahl ist für thermische Desinfektion geeignet und kann für solche hygienekritischen Anwendungen wie Trinkwasserinstallationen in Krankenhäusern, Pflegeeinrichtungen, Hotels eingesetzt werden.
Was bewirkt der hohe Molybdängehalt bei Geberit Mapress Edelstahl?
Der hohe Molybdängehalt im Geberit Mapress Edelstahl (z. B. Werkstoff 1.4401) bewirkt vor allem eine deutlich erhöhte Korrosions- und Hygienesicherheit.
