Raccordi a pressare per sistemi di tubazioni Giunzione di tubi senza saldatura
Posa efficiente di tubazioni con la tecnica di pressatura
I progetti nel settore delle tubazioni, nella tecnica edile come nel settore industriale, sono spesso soggetti a forti pressioni in termini di costi e tempistiche. I raccordi a pressare per tubi rispondono a queste esigenze in modo rapido e affidabile, e lo fanno già da oltre 60 anni.
Che si tratti di tubi metallici o di sistemi di tubazioni multistrato in materia sintetica e alluminio, il collegamento delle tubazioni mediante la tecnica di pressatura consente un’installazione semplice e pulita senza rischi di incendio e garantisce giunzioni durevoli e sicure.
Una volta completata l’installazione, non occorrono onerose verifiche successive come è prassi nel caso della saldatura. Il montaggio può essere eseguito da qualsiasi installatore idrosanitario o installatore di tubazioni qualificato. Rispetto ai metodi tradizionali come la brasatura o la saldatura, la pressatura dei tubi consente di risparmiare molto tempo e migliora l’efficienza dei vostri progetti.
Ottimi motivi per scegliere la pressatura dei tubi
Installazione rapida
La pressatura è un metodo di giunzione semplice che consente di risparmiare molto tempo rispetto alla saldatura.
Lavorazione semplice
Per qualsiasi installatore idrosanitario o installatore di tubazioni qualificato, la pressatura dei tubi è un’operazione estremamente semplice.
Giunzione sicura
Il processo di pressatura controllato garantisce la stessa qualità per ogni giunzione.
Lavorazione pulita
La pressatura di tubi in metallo e in materia sintetica è un metodo di giunzione pulito e omologato.
Ecco come funzionano i raccordi a pressare sicuri e permanenti
Componenti perfettamente coordinati per la massima sicurezza
Un raccordo a pressare funziona in modo affidabile poiché tutti i componenti del sistema sono perfettamente compatibili tra loro e collaudati. Il sistema include:
- raccordo a pressare
- tubo
- pressatrice, composta dalla pressatrice propriamente detta e da una ganascia a morsa o a catena
Nei sistemi di tubazioni Geberit Mapress, Geberit FlowFit e Geberit Mepla, tutti i raccordi e tutti i tubi sono perfettamente compatibili tra loro e collaudati. Per i tubi di diametro ridotto si utilizzano pressatrici con ganasce a morsa, mentre per quelli di diametro maggiore si utilizzano pressatrici con ganasce a catena.
L’indicazione della classe di compatibilità garantisce un’identificazione sicura e semplice.
Tecnica con raccordo a pressare: ecco come si ottiene una giunzione sicura nel tempo
La resistenza meccanica del collegamento di un tubo deriva dalla deformazione mirata del raccordo a pressare e del tubo stesso. Allo stesso tempo, una guarnizione ad anello che si adatta perfettamente alla sezione garantisce una giunzione ermetica nel tempo, grazie alla sua forza di ritorno elastica.
Un raccordo a pressare è quindi un raccordo per tubi permanente, ad accoppiamento geometrico e inscindibile che garantisce una tenuta tecnicamente affidabile.
Fase 1: Il raccordo, il tubo e l’attrezzo si incastrano perfettamente.
Fase 2: Durante il processo di pressatura, il tubo viene deformato in modo mirato.
Fase 3: La guarnizione ad anello garantisce una tenuta affidabile e una giunzione sicura nel tempo.
Sistemi di tubazioni a pressare
Geberit FlowFit
Geberit FlowFit è un sistema di alimentazione che consente un processo di installazione fluido. Le fasi di installazione sono state ridotte e il controllo della sicurezza delle giunzioni è stato semplificato.

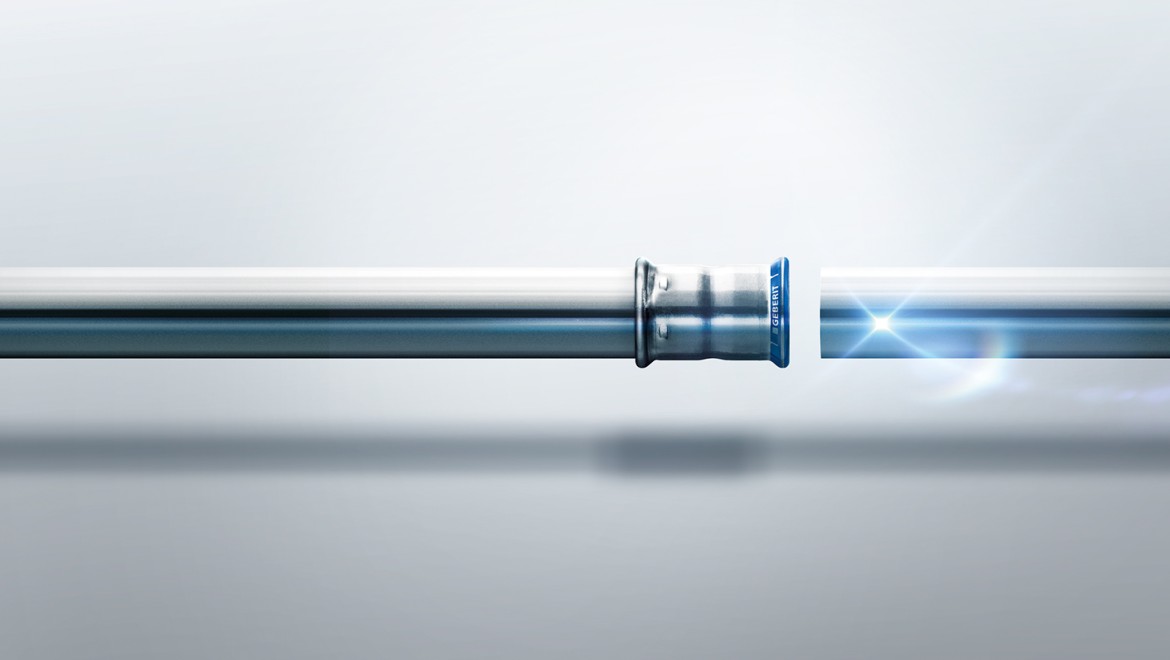

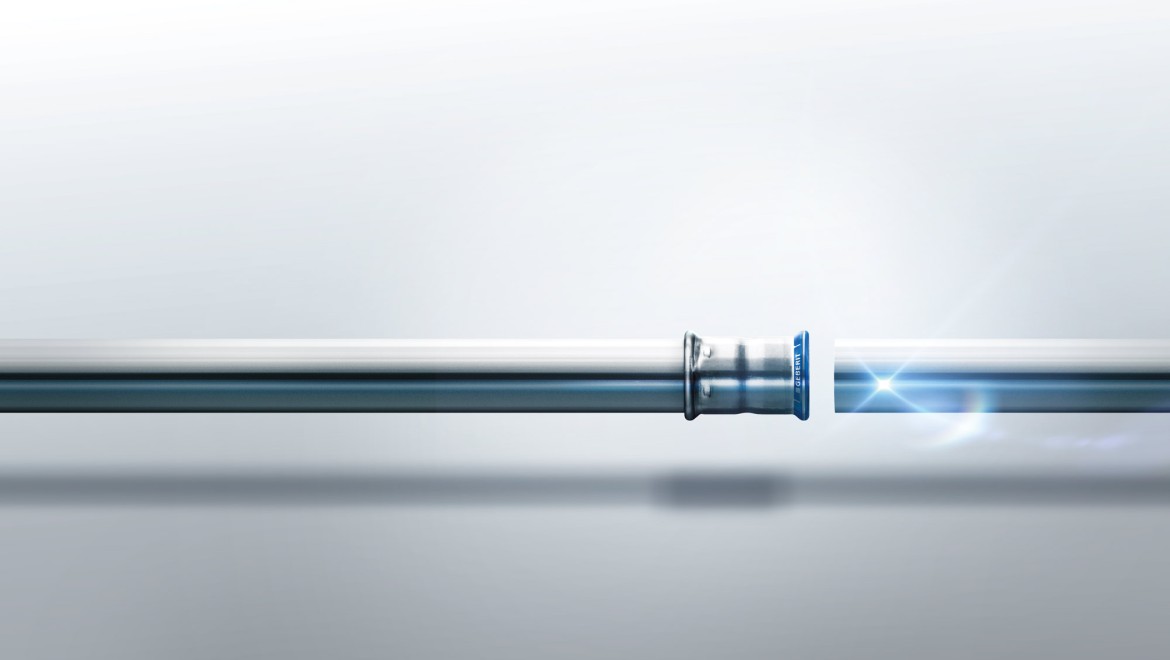

Geberit Mapress acciaio inox
Dall’alimentazione acqua potabile fino a complessi impianti industriali: Mapress acciaio inox è la promessa per molteplici applicazioni.

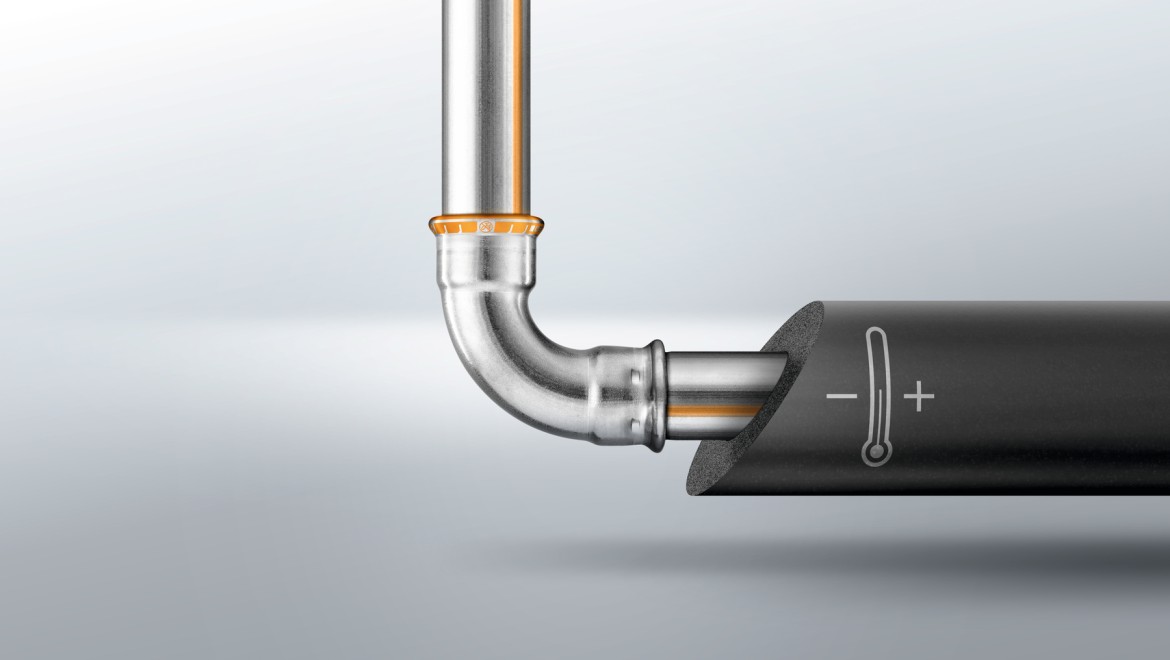

Geberit Mapress Therm
Sistema di tubazioni a pressare in acciaio inox, economico e resistente alla corrosione, per circuiti chiusi di raffreddamento, refrigerazione e riscaldamento.

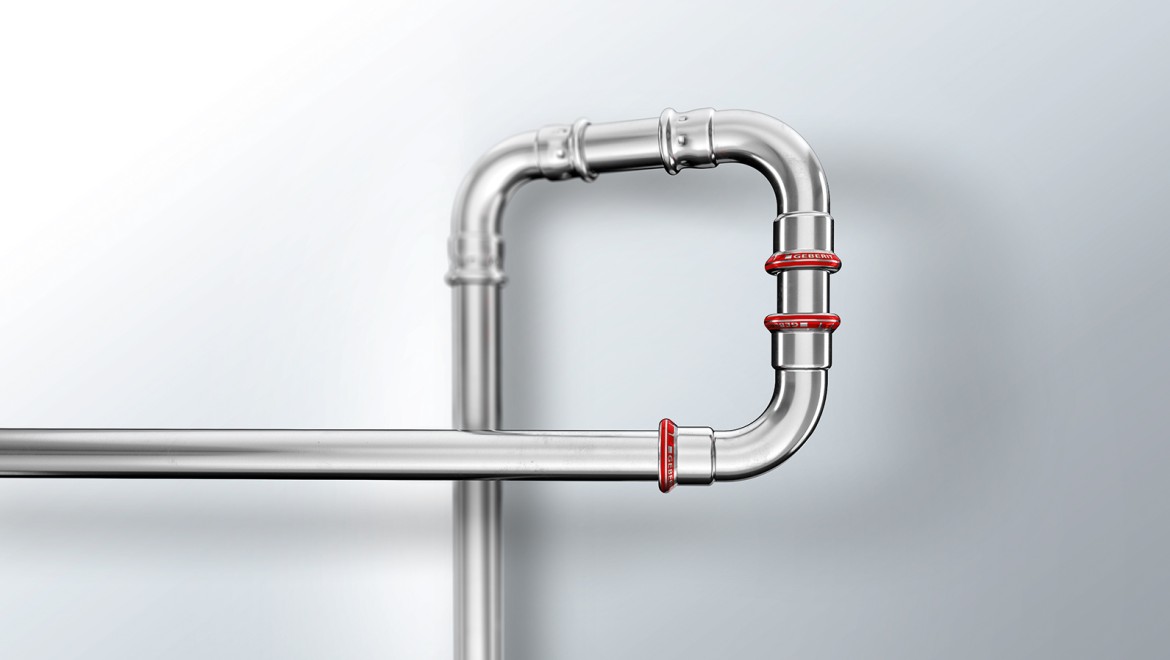

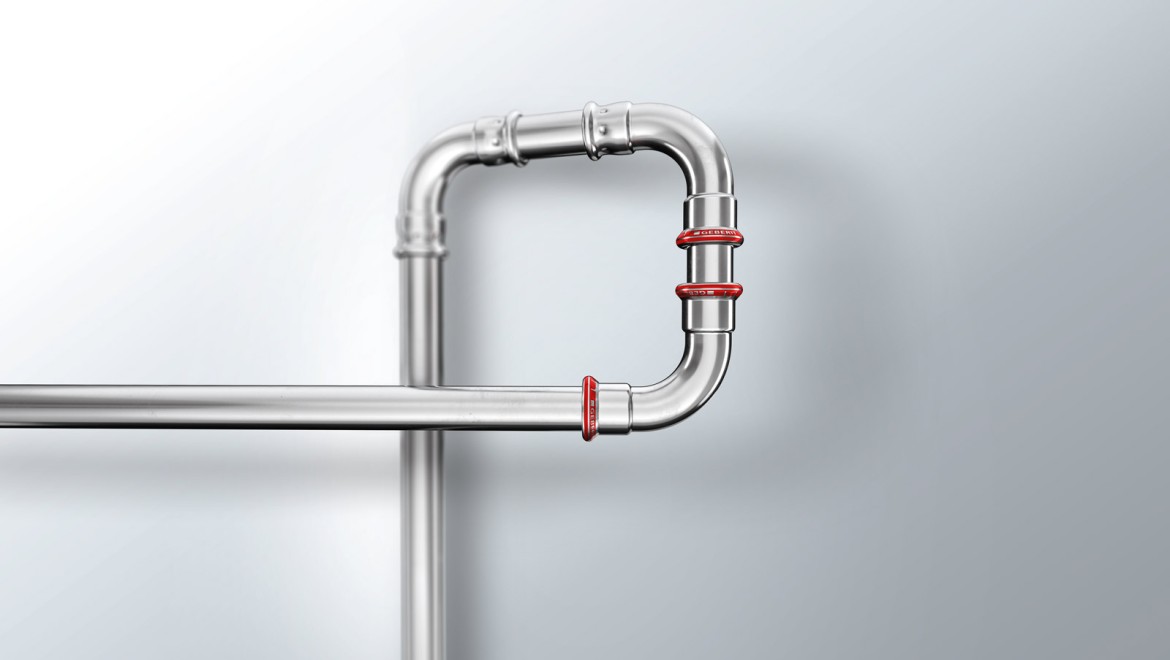

Geberit Mapress acciaio-C
Mapress acciaio-C è una soluzione conveniente per l’applicazione in circuiti chiusi.

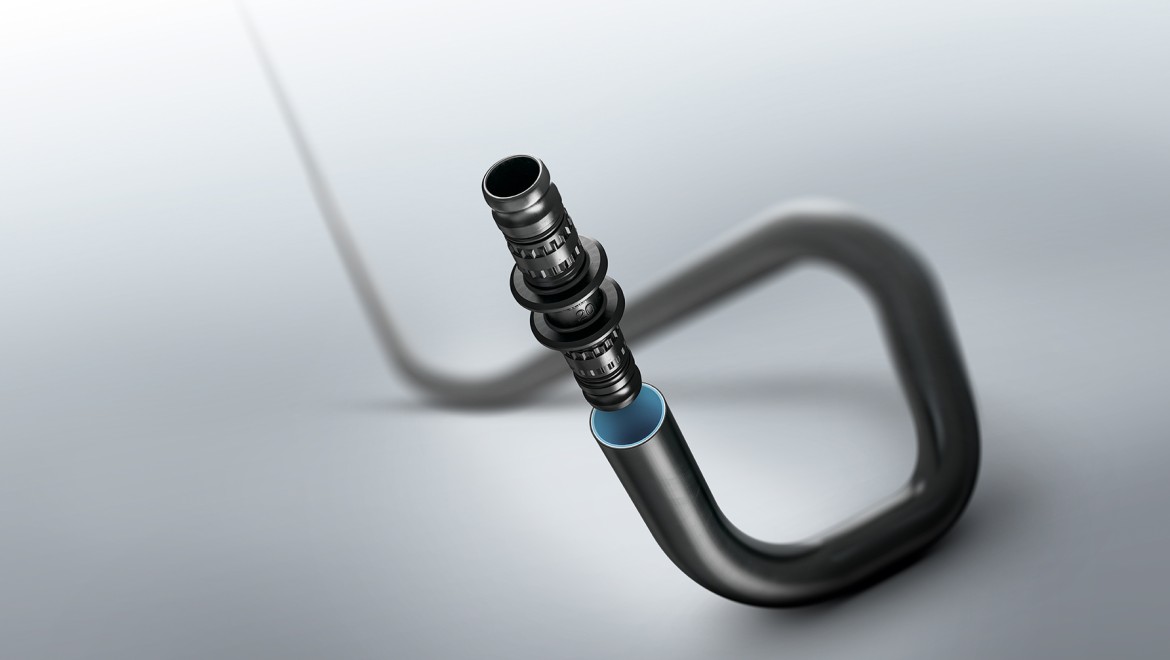

Geberit Mepla
Il sistema a pressare Geberit Mepla è facile da usare ed è ideale per applicazioni di acqua potabile, aria compressa, riscaldamento e condizionamento dell'aria.
Vantaggi dei sistemi a pressare Geberit Meccanismi intelligenti per una giunzione sicura
I sistemi a pressare Geberit offrono una tecnologia all’avanguardia che semplifica notevolmente la posa delle tubazioni e soddisfa le esigenze dei più svariati ambiti di applicazione con molteplici vantaggi.
1. Raccordo a pressare sicuro grazie a un processo di pressatura controllato
La guida precisa delle ganasce a morsa o a catena sul raccordo garantisce che l’attrezzo sia posizionato correttamente e che ogni collegamento venga eseguito in modo controllato.
Il processo di pressatura standardizzato garantisce una qualità di giunzione costantemente elevata indipendentemente dall’utente.
Per l’utente ciò significa massima sicurezza di processo, risultati riproducibili e giunzioni affidabili per ogni installazione: un metodo semplicemente efficiente e professionale.
2. Attrezzi leggeri anziché pesanti saldatrici
La saldatura dei tubi richiede attrezzature ingombranti e pesanti, bombole di gas e rigorose misure di sicurezza. Di conseguenza, l’impegno richiesto e i tempi di preparazione sono notevoli.
I sistemi a pressare Geberit consentono di collegare i tubi in modo semplice e sicuro senza saldatura utilizzando pressatrici compatte e maneggevoli insieme a ganasce a morsa o a catena adatte. Gli attrezzi sono leggeri, compatti e pronti per l’uso senza fiamme libere, senza tempi di raffreddamento e senza necessità di rilavorazioni.
Il risultato è una lavorazione più veloce, comoda e produttiva.
Guida precisa delle ganasce a morsa per giunzioni sicure
La speciale struttura del raccordo guida le ganasce a morsa in modo preciso e sicuro. A ogni pressatura viene così garantita la massima affidabilità della giunzione.
Installazione completa con sole due ganasce a morsa
Con Geberit FlowFit occorrono ancora meno attrezzi: per l’intera gamma di diametri da d16 a d75 sono sufficienti due ganasce a morsa. In questo modo la valigia risulta sempre leggera e le installazioni di diverse dimensioni possono essere eseguite in un solo intervento con pochi cambi di attrezzi.
Anche in caso di dimensioni superiori a d50, non viene utilizzata una ganascia a catena, bensì una ganascia a morsa.
3. Conferma immediata della corretta pressatura
Con Geberit Mapress e Geberit FlowFit è possibile vedere subito quali raccordi sono già stati pressati. Gli indicatori ottici di pressatura colorati si staccano automaticamente durante il processo e possono essere facilmente rimossi in seguito oppure cadono da soli.
Durantela pressatura
L’indicatore ottico di pressatura si stacca durante la pressatura e può essere rimosso con un leggero movimento della mano.
Dopo la pressatura
Se il processo di pressatura è andato a buon fine, l’indicatore ottico di pressatura si è sganciato o è già caduto. Al successivo controllo visivo l'installatore si accorge subito se tutti i collegamenti sono stati pressati in modo corretto, anche in ambienti scarsamente illuminati.
4. Nessuna necessità di controlli successivi
Grazie a componenti perfettamente coordinati tra loro, il processo di pressatura garantisce un flusso di lavoro costantemente controllato e riproducibile. Ogni giunzione viene realizzata secondo lo stesso principio collaudato. Il risultato è una qualità di giunzione sempre elevata e sicura nel tempo.
Questo processo affidabile rende superflui i lunghi controlli successivi delle singole giunzioni dei tubi. Questo non solo fa risparmiare tempo in cantiere, ma aumenta anche la sicurezza nella progettazione e riduce le possibili fonti di errore durante l’installazione.
5. Tracciabilità della pressatura grazie ai dati delle pressatrici
Con l’applicazione NovoCheck è possibile richiamare i dati relativi alle pressatrici Geberit. Questa applicazione consente di consultare il registro cicli che, tra le altre cose, indica se tutte le pressature sono state eseguite correttamente. Queste informazioni possono essere utilizzate per la documentazione relativa all’installazione.
6. Personale qualificato disponibile in tempi brevi senza alcuna formazione aggiuntiva
A differenza della saldatura, la pressatura di tubazioni non richiede formazioni approfondite né certificati specifici. Gli installatori idrosanitari o gli installatori di tubazioni qualificati possono essere rapidamente formati da Geberit con appositi training o direttamente in loco, dopodiché saranno in grado di eseguire questa operazione in modo sicuro.
7. Nessun rischio di incendio e sicurezza durante l’impiego
Questa tecnica di pressatura pulita può essere impiegata durante i lavori di ristrutturazione senza interrompere i processi in corso.
La pressatura avviene a freddo e senza fiamme libere per cui durante il processo non sussiste alcun rischio né per gli impianti né al loro interno. Non occorrono misure di sicurezza aggiuntive e dispendiose in termini di tempo per quanto riguarda i rischi di incendio.
Avete domande? Siamo a vostra disposizione per qualsiasi informazione.
I nostri specialisti affiancano progettisti, installatori idrosanitari e altri professionisti nello sviluppo dei loro progetti. Sono a vostra disposizione per offrirvi consulenza qualificata e indicarvi come affrontare al meglio le vostre sfide attuali con le soluzioni e i prodotti Geberit.
Domande frequenti sui raccordi a pressare per tubi
Per quali applicazioni o fluidi posso utilizzare i raccordi a pressare sui tubi?
I raccordi a pressare possono essere utilizzati non solo per l’acqua potabile, ma anche per altri fluidi come i gas o l’aria compressa. La resistenza dei sistemi di tubazioni di Geberit può essere verificata con precisione con lo strumento Geberit PipeSelect.
Geberit offre svariate tubazioni per applicazioni industriali.
Qual è la durata di tenuta dei raccordi a pressare?
La pressatura è un processo di deformazione a freddo che crea una giunzione permanente. La tecnica di collegamento si dimostra affidabile da oltre 50 anni in diverse applicazioni.
Quali sono i limiti dei raccordi a pressare?
I raccordi a pressare sono adatti a tubi realizzati in diversi materiali fino a un diametro di d108 / DN 100.
Per le dimensioni più grandi, attualmente si utilizzano raccordi con dado avvitabile o collegamenti saldati. Poiché pressando si formano degli spazi tra il tubo e il raccordo, i raccordi a pressare non sono adatti a fluidi che richiedono una giunzione completamente priva di interstizi.
I raccordi a pressare sono adatti per fluidi aggressivi o chimici?
I sistemi di tubazioni Geberit Mapress sono adatti per una vasta gamma di fluidi, compresi i prodotti chimici. Nel singolo caso, ciò dipende dal fluido, dalla concentrazione d’applicazione, dai parametri di esercizio e dal sistema di tubazioni desiderato.
Per un’approvazione specifica, non esitate a contattare i nostri specialisti.
