Geberit Mapress Rohrleitungssysteme aus Metall für unterschiedliche Anwendungen
Geberit Mapress ist ein vielfach bewährtes Versorgungssystem aus Metall, das sich einfach und sicher verpressen lässt. Die Systemrohre, Dichtungen und Fittings lassen sich in Trinkwasserinstallationen, Kühlanlagen, Heizungsanlagen, Sprinkleranlagen sowie in der Industrie einsetzen. Es steht in verschiedenen Werkstoffen zur Verfügung.
Finden Sie das richtige Rohrleitungssystem von Geberit Mapress für Ihr Projekt.
Gute Gründe für Geberit Mapress
Für viele Anwendungen
Das Presssystem ist für viele gasförmige und flüssige Medien einsetzbar.
Internationale Zulassungen
Für Geberit Mapress ist eine Vielzahl nationaler und internationaler Zulassungen verfügbar.
Sicher verpresst
Der Pressindikator zeigt klar an, ob eine Verbindung bereits sicher verpresst ist.
Klare Anzeige
Der Pressindikator zeigt die Stahlqualität und umfasst die Durchmesserangabe.
Verfügbares Sortiment

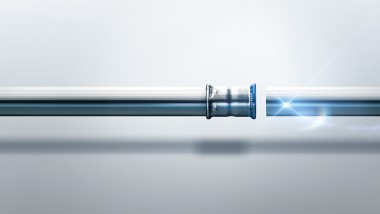

Geberit Mapress Edelstahl
Von der Trinkwasserversorgung bis hin zu komplexen industriellen Anlagen – das Presssystem lässt sich für viele Anwendungen einsetzen.

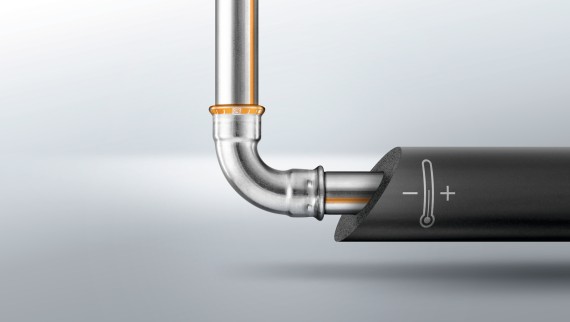

Geberit Mapress Therm
Wirtschaftliches und korrosionsbeständiges Rohrleitungssystem aus Edelstahl für geschlossene Heiz- und Kühlkreisläufe.

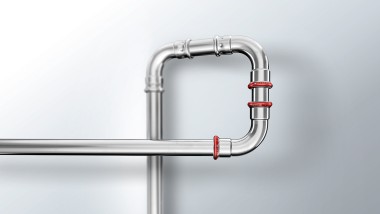

Geberit Mapress C-Stahl
Geberit Mapress C-Stahl ist eine wirtschaftliche Lösung für geschlossene Kreisläufe. Das System bietet sichere und dauerhaft dichte Verbindungen.
Vorteile von Geberit Mapress
Einfache Verarbeitung für eine sichere und langlebige Verbindung
Die Verbindungstechnik von Geberit Mapress überzeugt durch einfache Handhabung und hohe Zuverlässigkeit.
Nach dem Entgraten wird die Einstecktiefe am Rohr markiert und das Rohr bis zur Markierung eingesteckt. Anschliessend wird die Pressbacke mit der passenden Nut auf die definierte Presskontur gesetzt und der Pressvorgang mittels Zwangsverpressung durchgeführt.
Dabei erhält der Dichtring eine exakt vorgegebene Form, die zusätzliche Energie speichert und so für eine dauerhaft sichere Dichtheit sorgt.
Das Ergebnis: Eine dauerhaft dichte Verbindung – schnell montiert, wirtschaftlich und ideal für anspruchsvolle Installationen.
Falschverpressungen vermeiden:
Die definierte Backenführung des Geberit Mapress Edelstahl Fittings stellt sicher, dass die Pressbacke bzw. die Pressschlinge genau an der dafür vorgesehenen Position angesetzt wird. Ein Abrutschen oder fehlerhaftes Ansetzen ist dadurch praktisch ausgeschlossen.
Dauerhaft dicht:
Beim Pressvorgang durch die Pressbacke der Geberit Mapress Presswerkzeuge erhält der Dichtring eine genau vordefinierte Form. Dabei nimmt er zusätzliche Energie für eine dauerhaft sichere Dichtheit auf.
Sichtkontrolle verpresster Verbindungen:
Der Pressindikator löst sich durch die Verpressung und kann mit einer leichten Handbewegung einfach entfernt werden. Somit sind unverpresste Verbindungen gut sichtbar.
Unverpresst undicht:
Der Geberit Mapress Dichtring bietet zusätzliche Sicherheit zum Pressindikator. Durch die spezielle Kontur des schwarzen CIIR oder des gelben HNBR-Dichtringes sind unverpresste Verbindungen bei der Druckprüfung undicht. Mit diesem Erkennungsmerkmal können spätere Schäden während des Betriebs verhindert werden.
Einfache Systemunterscheidung:
Fittings und Rohre sind farblich gekennzeichnet und ermöglichen eine schnelle Identifikation der verschiedenen Werkstoffe.
Hohe Fertigungsqualität für Pressfittings und Rohrleitungen
Bei der Herstellung unserer Pressfittings und Rohrleitungen werden hohe Ansprüche an die Qualität sowie die Bearbeitung gestellt. Diese konsequente Qualitätsorientierung macht Geberit Mapress zu einem zuverlässigen Rohrleitungssystem im Markt.
Entscheidend dafür sind unter anderem eine hohe Werkstoff- und Systemsicherheit, perfekt ausgeführte Schweissnähte sowie Rohre mit einem besonders homogenen Gefüge. Auch die optimierte Oberfläche des Rohrwerkstoffs trägt dazu bei, dass unsere Produkte langfristig leistungsfähig und widerstandsfähig bleiben.
Thermisch optimal ausgeführte Schweissnähte:
Saubere Schweissnähte sichern die dauerhafte Dichtheit und reduzieren die Korrosionsanfälligkeit. Eine spezielle Wärmebehandlung nach dem Verschweissen erzeugt ein homogenes Gefüge und ermöglicht eine optimale Verpressung.
Glatte Oberfläche des Werkstoffs:
Die sehr glatte Oberfläche erhöht Systemsicherheit und Langzeitdichtheit. Mechanisch geglättete Schweissnähte verbessern das Fliessverhalten und den Sitz des Dichtrings. Die niedrigen Rauigkeitswerte liegen deutlich unter den Normen und gewährleisten die Dichtheit.
Schweissnähte mit homogenem Werkstoffgefüge:
Eine spezielle Wärmebehandlung sorgt für ein homogenes Materialgefüge in den Schweissnähten. Die Nähte werden zusätzlich mechanisch geglättet, sodass sich Rohre und Fittings beim Verpressen und im Betrieb einheitlich verhalten.
So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Passendes Rohrleitungssystem finden
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Referenzprojekte
Wo es um die Wurst geht
Hygiene hat in der Fleischverarbeitung oberste Priorität. Mit bewährten Industrielösungen versorgt Geberit das neue Bauprojekt von Bell.
Berliner Medienpalast
Das Deutsche Medienunternehmen Axel Springer hat im Herzen Berlins einen exquisiten Neubau mit viel Geberit Know-How erstellt.
Geberit in türkischer Meeresbrise
Das Schiffbaugeschäft boomt in der Türkei. Gute Dienste leistet hier Geberit Mapress CuNiFe Rohrleitungssystem.
Häufige Fragen zu Geberit Mapress
Für welche Medien kann ich die Geberit Mapress Systeme verwenden?
Geberit Mapress kann für unterschiedliche Medien verwendet werden. Die chemische Beständigkeit von Gebert Mapress für unterschiedliche Medien können Sie mit nur wenigen Klicks in unserem kostenlosen Tool Geberit PipeSelect abfragen.
Sind die Geberit Mapress Systeme für Trinkwasser zugelassen?
Geberit Mapress Edelstahl ist für die Trinkwasserinstallation zugelassen und verfügt über das entsprechende SVGW-Zertifikat.
Welche Dichtungswerkstoffe werden für Geberit Mapress eingesetzt?
Die folgenden Dichtungswerkstoffe sind verfügbar:
- CIIR schwarz: Trinkwasser, Heizung, Kälte – breiter Temperaturbereich
- FKM blau: Höhere Temperaturen, Öle, einige Chemikalien.
- HNBR gelb: Gas, Öle, Kälte – je nach Freigabe
Ein Teil der Fittings sind mit unterschiedlichen vorinstallierten Dichtungen im Sortiment. Dichtungen lassen sich vor der Installation einfach austauschen.
Ist Pressen mit Geberit Mapress schneller als Schweissen?
Ja. Pressen ist deutlich schneller als Schweissen, da keine Schweissarbeiten, Abkühlzeiten oder Nachbearbeitungen erforderlich sind. Dadurch lassen sich Montagezeiten und Stillstände erheblich reduzieren.
Wie lang ist die Lebensdauer eines gepressten Systems?
Die Rohrleitungssysteme sind für eine Lebensdauer von 50 Jahren ausgelegt, solange diese mit den geeigneten Medien und nach den vorgegebenen Betriebsbedingungen betrieben werden.
Die Lebensdauer kann durch die Umgebung und Installation beeinflusst werden.
Welche Presskontur haben die Mapress Fittings?
Die Geberit Mapress Fittings haben eine M-Kontur (Mapress Kontur) und sind nicht mit V-Kontur Werkzeugen kompatibel.
Können für alle Geberit Mapress Systeme die gleichen Verarbeitungs- und Presswerkzeuge verwendet werden?
Ja. Auf der Seite Verarbeitungs- und Presswerkzeuge finden Sie alle entsprechenden Informationen sowie Angaben zur Kompatibilität.
Gibt es Adapter zwischen Geberit Mapress und anderen Rohrleitungssystemen von Geberit?
Ja, es gibt diverse Systemübergänge zu Geberit Mepla und Geberit FlowFit.
Welche Zertifikate sind für Sprinkleranlagen erforderlich?
In der Schweiz sind die VKF-Vorgaben massgebend. Für Sprinkleranlagen werden anerkannte Regelwerke und Zertifizierungen wie VdS (Deutschland) oder FM Global (FM Approvals) verwendet, sofern sie durchgängig angewendet und von den Behörden akzeptiert werden.
Einsatzmöglichkeiten der Geberit Mapress Systeme
- Das Geberit Mapress Edelstahl Systemrohr 1.4401 und die Fittings sind geeignet für Sprinkleranlagen (nass und trocken) sowie für Löschwasserleitungen.
- Geberit Mapress C-Stahl mit innen und aussen verzinktem Systemrohr ist für Sprinkleranlagen (nass) zugelassen.
- Geberit Mapress Therm kann auf Anfrage projektspezifisch für Sprinkleranlagen freigegeben werden.
