Geberit Mapress Therm für Heiz- und Kühlkreisläufe
Wirtschaftliches und korrosionsbeständiges Edelstahlsystem
Das niedriglegierte Edelstahl-Rohrleitungssystem ist eine korrosionsbeständige und gleichzeitig kostengünstige Lösung für geschlossene Heiz- und Kühlkreisläufe – Anwendungen, in denen sich Feuchtigkeit nicht immer vermeiden lässt.
Bei Heizungsleitungen, die zum Beispiel im Unterlagsboden verlegt werden, kann die Restfeuchtigkeit der zementhaltigen Baustoffe sowie zu kurze Austrocknungszeiten zu Korrosion der Leitungen führen.
Geberit Mapress Therm eignet sich für beide Anwendungsfälle ohne aufwendige Nacharbeit und auf stabilem Preisniveau.
Hauptanwendungen und Einsatzgebiete
Geberit Mapress Therm eignet sich für folgende Anwendungen:

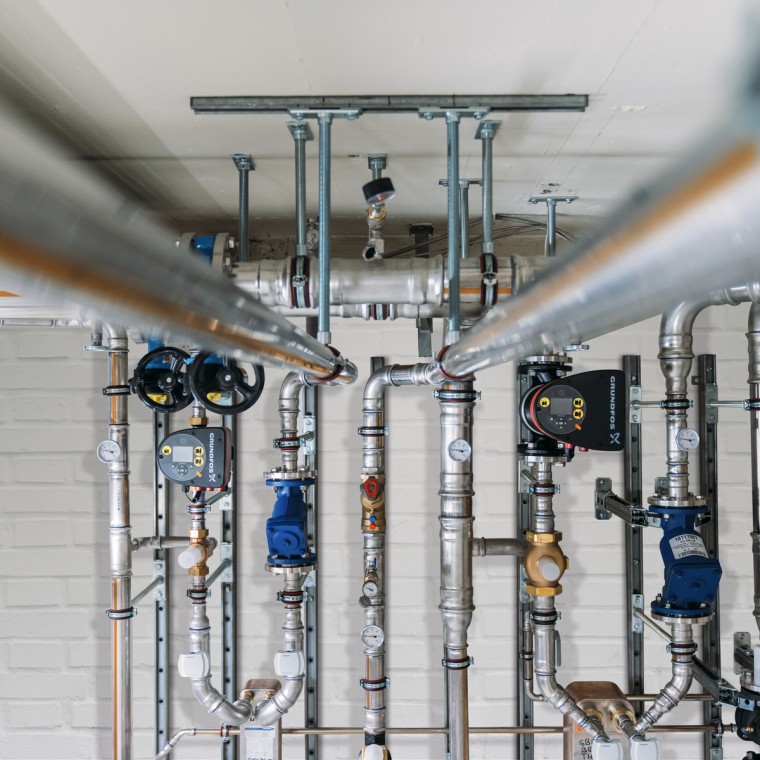

Kühlkreisläufe
Geberit Mapress Therm bietet bei geschlossenen Kühlkreisläufen mit Kondensatbildung zuverlässigen Schutz gegen Aussenkorrosion.

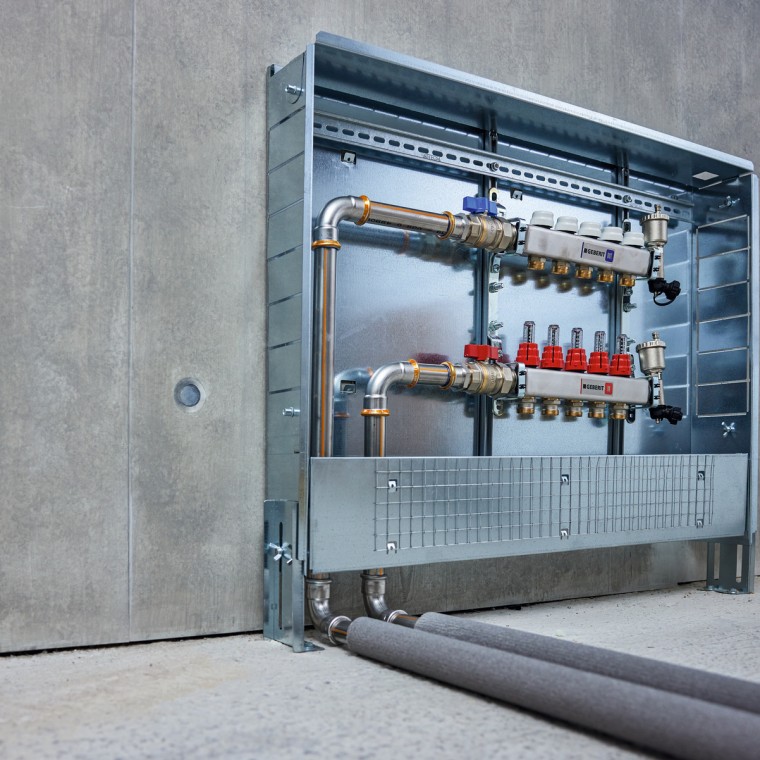

Heizungskreisläufe
Geberit Mapress Therm bietet in geschlossenen Heizsystemen zuverlässigen Korrosionsschutz – ideal für Keller- und Steigleitungen sowie für im Unterlagsboden verlegte Leitungen.
Solar und Fernwärme
Geberit Mapress Therm kann auch für Solartechnik und Fernwärmeheizungswasser eingesetzt werden.

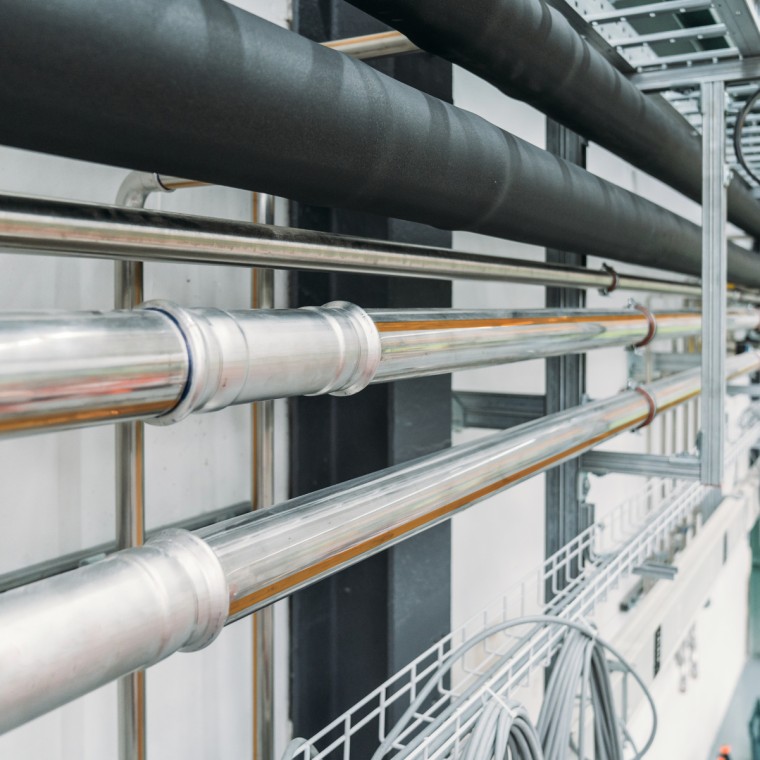

Druckluftleitungen
Geberit Mapress Therm als wirtschaftliche Alternative eingesetzt werden.
Eigenschaften von Geberit Mapress Therm Ein System, viele Anwendungen – eindeutig gekennzeichnet
Von geschlossenen Wasserkreisläufen bis zur Unterdruckanwendung
Das Rohrleitungssystem Geberit Mapress Therm eignet sich für eine Vielzahl von Anwendungen, beispielsweise für Heiz- oder Kühlkreisläufe (mit oder ohne Frostschutz) sowie für Druckluft-, Inertgas- und Unterdruckanwendungen.

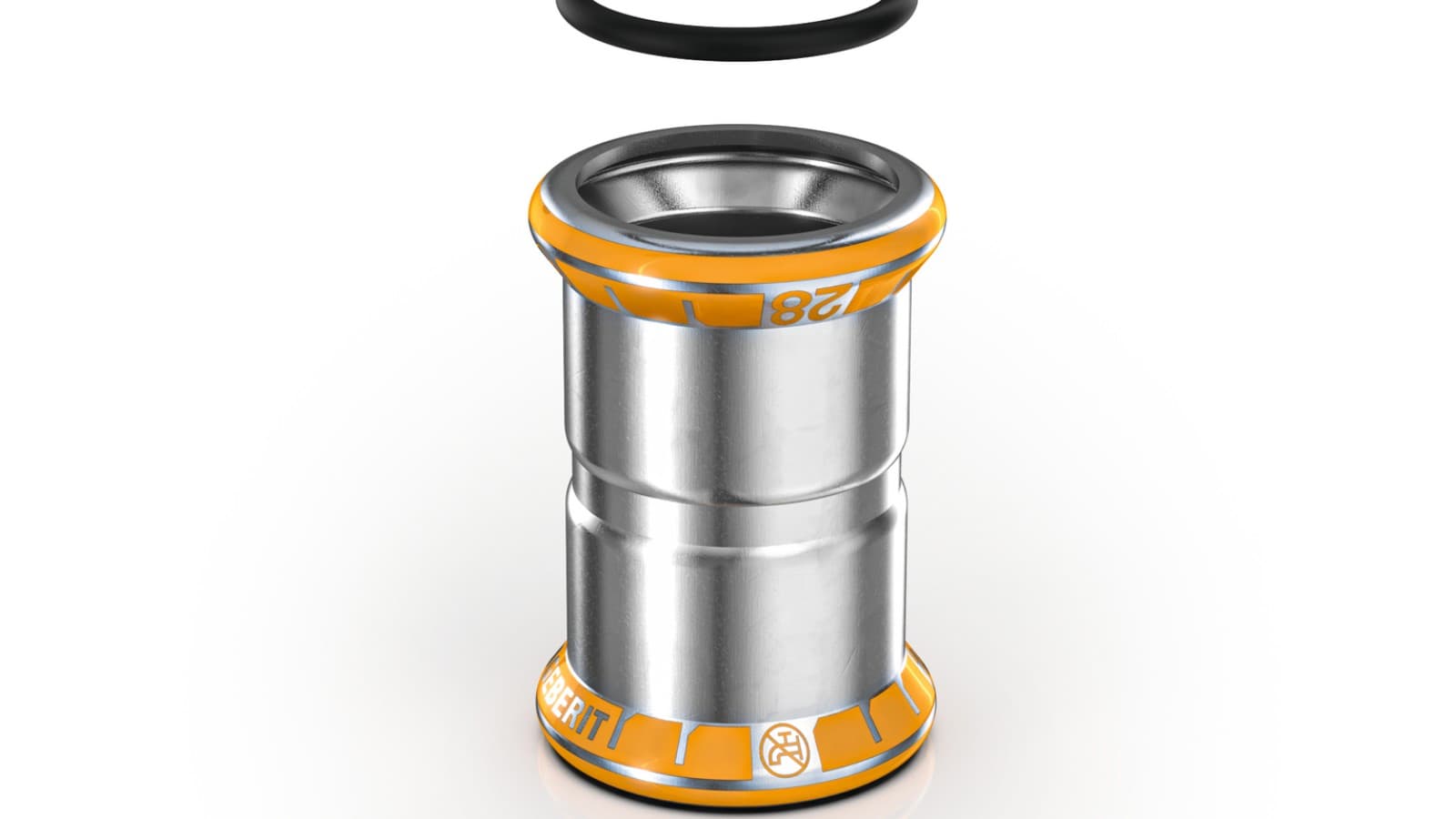

Eindeutige Systemkennzeichnung
Geberit Mapress Therm ist dank des orangefarbenen Pressindikators auf den Pressfittings sowie der durchgehenden orangen Linie auf den Systemrohren eindeutig erkennbar. Zusätzlich kennzeichnet das «Nichttrinkwasser»-Symbol das System klar.
Das Symbol ist sowohl auf den Fittings als auch auf den Rohren aufgebracht. Dadurch bleibt die eindeutige Erkennung auch nach dem Verpressen jederzeit gewährleistet.
Geberit Mapress Therm im Überblick
Daten & Fakten
Sortimentsübersicht
- 10 Nennweiten d15 bis d108
- Rund 280 Fittings
- Systemrohre 1.4520 (CrTi)
- Systemübergänge auf Geberit FlowFit, Geberit PushFit oder Geberit Mepla
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite DN | Dimension da (mm) |
|---|---|
| 12 | 15 |
| 15 | 18 |
| 20 | 22 |
| 25 | 28 |
| 32 | 35 |
| 40 | 42 |
| 50 | 54 |
| 65 | 76,1 |
| 80 | 88,9 |
| 100 | 108 |

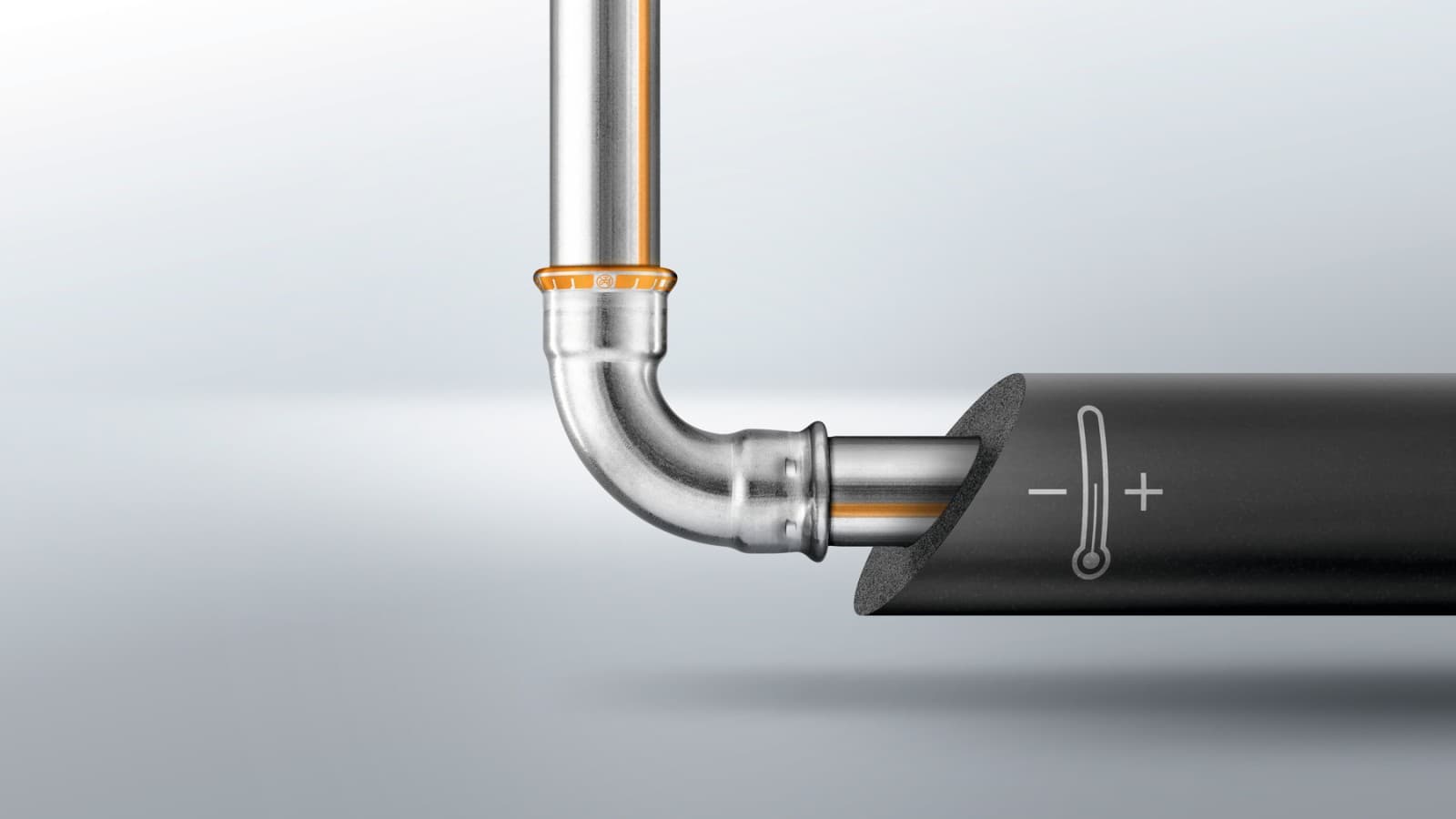

Systemrohre
Verfügbare Systemrohre

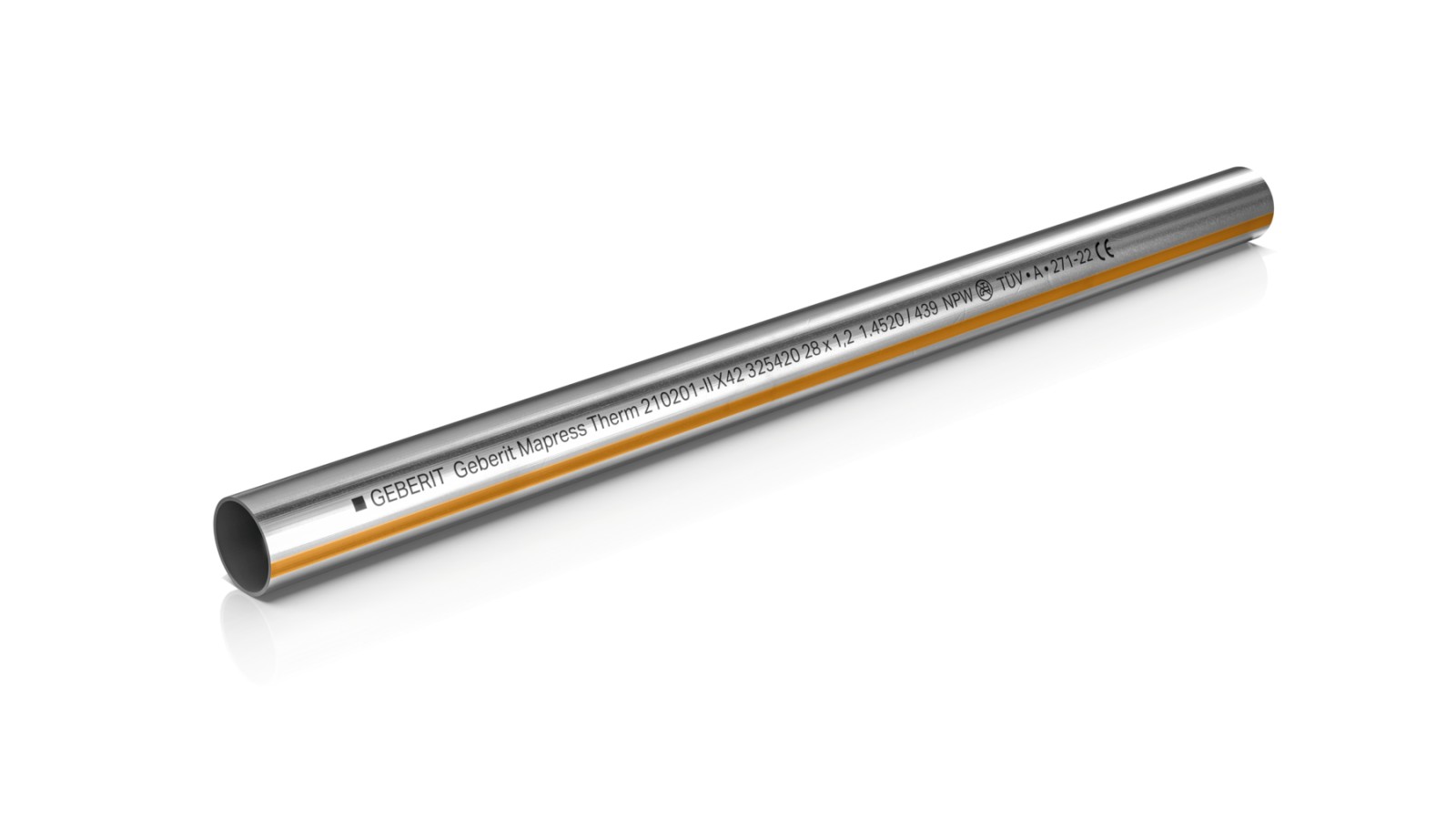

Geberit Mapress Therm Systemrohr CrTi (1.4520)
- Der zum Einsatz kommende niedrig legierte Edelstahl ist korrosionsbeständig
- Kennzeichnung mit durchgehender orangefarbener Linie
- Mit orangefarbenen Schutzkappen
- Beschriftung mit dem Nicht-Trinkwasser-Symbol

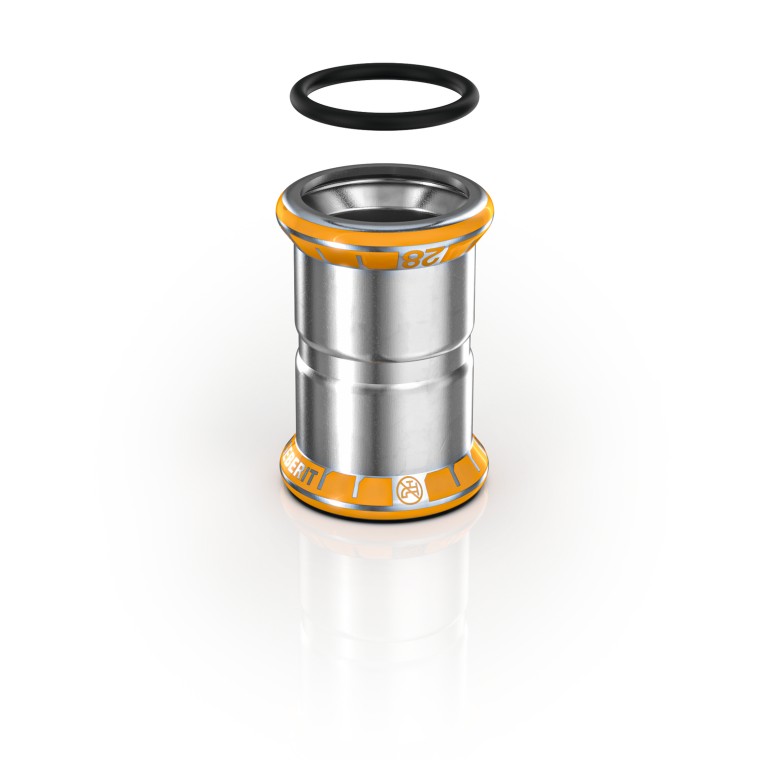

Fittings
Verfügbare Fittings

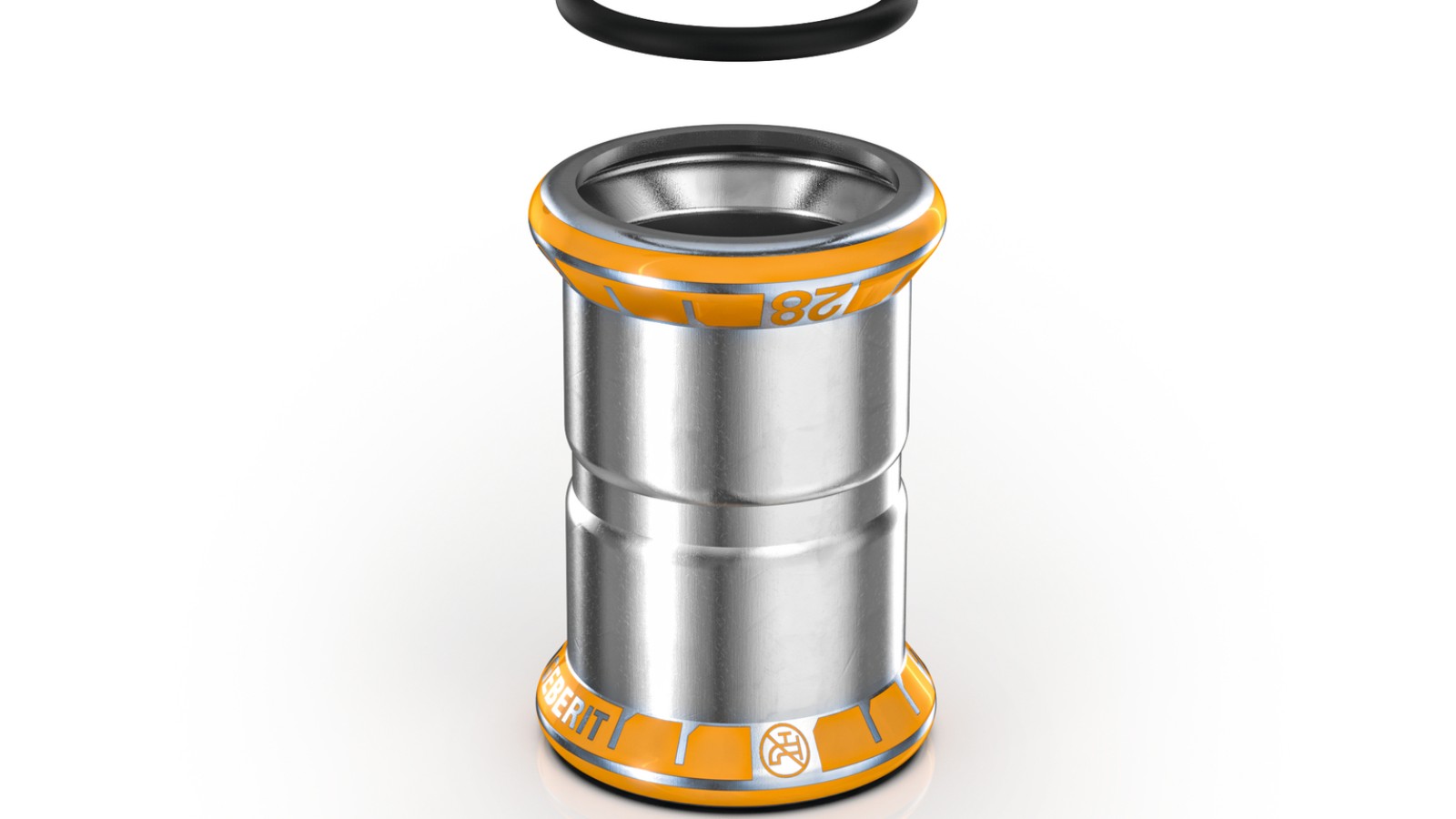

- Pressindikator zur Kontrolle der Verpressung mit werkstoffspezifischer Kennzeichnung (orange für Edelstahl Therm) und aufgedruckter Dimension
- Nichttrinkwasser-Symbol auf dem Pressindikator und in Fitting gepresst für die dauerhafte Erkennung
- Unverpresste Verbindungen sind undicht und dadurch bei der Druckprüfung sofort erkennbar
- Schwarzer CIIR-Dichtring
- Rund 280 Fittings im Sortiment
- Verfügbar in den Dimensionen d15 bis d108
Dichtungen
Verfügbare Dichtringe
Die Geberit Mapress Therm Fittings sind werkseitig mit dem schwarzen CIIR-Dichtring ausgestattet. Diese lassen sich bei Bedarf einfach austauschen.
Massgebend ist die Verwendungsübersicht vom Geberit Mapress Therm Sortiment.
Dichtring CIIR, schwarz
Geberit Mapress Therm mit dem schwarzen CIIR-Dichtring ist für die folgenden flüssigen Medien in geschlossenen Systemen einsetzbar:
- Kühl- und Heizungswasser ohne Frostschutzmittel
- Kühl- und Heizungswasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
Und für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 1–3)
- Unterdruck
- Inertgase (z. B. Stickstoff)
Dichtring FKM, blau
Geberit Mapress Therm in Kombination mit dem blauen FKM-Dichtring steht für hohe Temperatur- und Chemikalienbeständigkeit.
Einsetzbar für die folgenden flüssigen Medien in geschlossenen Systemen:
- Fernwärmeheizungswasser ≤ 140 °C
- Wärmeträger (Solar)
Einsetzbar für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 1–X)
Abhängig vom eingesetzten Medium muss bei Verschraubungen die Standard-Flachdichtung aus EPDM durch die geeignete Flachdichtung ausgetauscht werden. Die definitive Auswahl und Freigabe sowie die maximalen Betriebstemperaturen und Betriebsdrücke richten sich nach den Geberit Mapress Therm Verwendungsübersichten.
Flachdichtung EPDM schwarz
Flüssige Medien
- Heizungswasser (nur freigegebene Inhibitoren verwenden)
- Kühlwasser ohne Frostschutzmittel (0-100°C)
- Löschwasser (nass)
- Sprinkler (nass)
Gasförmige Medien
- Druckluft (Reinheitsklasse Öl 0–3)
- Inertgase (z. B. Stickstoff)
Flachdichtung FPM grün
Flüssige Medien
- Fernwärmeheizungswasser ≤ 120 °C (nur für freigegebene Inhibitoren verwenden)
- Sprinkler (nass)
- Wärmeträger (Solar)
- Mineral- und Schmieröle
- Kraftstoffe (z. B. Diesel) (auf Anfrage)
Gasförmige Medien
- Druckluft (Reinheitsklasse Öl 0–X)
Flachdichtung Faserverbundwerkstoff
Flüssige Medien
- Für Kühl- und Heizungswasser mit Frostschutzmittel -30 bis +120 °C
- Fernwärmeheizungswasser ≤ 140 °C
- Sprinkler (nass)
Gasförmige Medien
- Druckluft (Reinheitsklasse Öl 0–X)
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
- Geberit Mapress Therm Systemrohr
- Geberit Mapress Therm Fittings
Installation
So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Passendes Rohrleitungssystem finden
Produktsortiment Geberit Mapress Therm Artikel, technische Informationen und mehr
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Geberit Mapress Therm
Wie korrosionsbeständig ist Geberit Mapress Therm?
Geberit Mapress Therm ist korrosionsbeständig für geschlossene, sauerstoffarme Heizungs- und Kühlanlagen. Durch den Einsatz von Edelstahl (Werkstoff 1.4520) bietet das System eine zuverlässige Beständigkeit unter den vorgesehenen Betriebsbedingungen.
Worin unterscheidet sich Geberit Mapress Therm von Geberit Mapress Edelstahl?
Geberit Mapress Therm besteht aus Edelstahl 1.4520 für geschlossene Kreisläufe, Geberit Mapress Edelstahl aus 1.4401/1.4521 für universelle Anwendungen.
Wann wird Geberit Mapress Therm oder Geberit Mapress C-Stahl verwendet?
Geberit Mapress Therm wird in geschlossenen Heizungs-, Kühlanlagen eingesetzt.
Geberit Mapress C-Stahl eignet sich für geschlossene Heizungs- und Industrieanlagen mit geringen Korrosionsanforderungen.
