Geberit Mapress Therm pour les circuits de chauffage et de refroidissement
Système en acier inoxydable économique et résistant à la corrosion
Le système de conduites Geberit Mapress Therm en acier faiblement allié est une solution résistante à la corrosion et économique pour les circuits fermés de chauffage et de refroidissement, des applications dans lesquelles l’humidité ne peut pas toujours être évitée.
Dans le cas de tuyaux de chauffage noyés dans la chape, l’humidité résiduelle des matériaux de construction à base de ciment et des temps de séchage trop courts peuvent par exemple entraîner la corrosion des conduites.
Geberit Mapress Therm est idéal pour les deux applications, sans fastidieux travaux supplémentaires et avec un niveau de prix stable.
Principales applications et domaines d’utilisation
Geberit Mapress Therm est adapté aux applications suivantes:

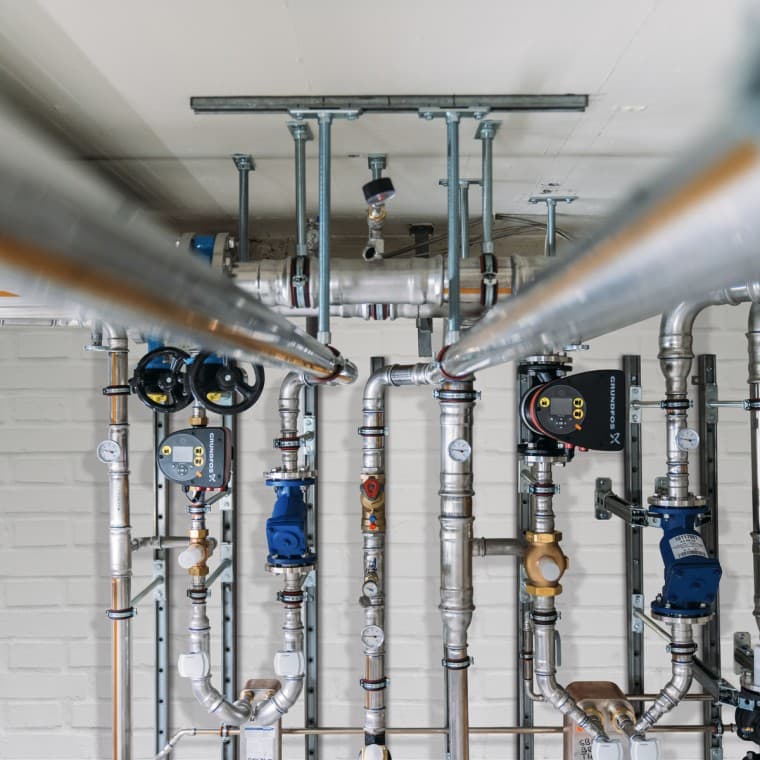

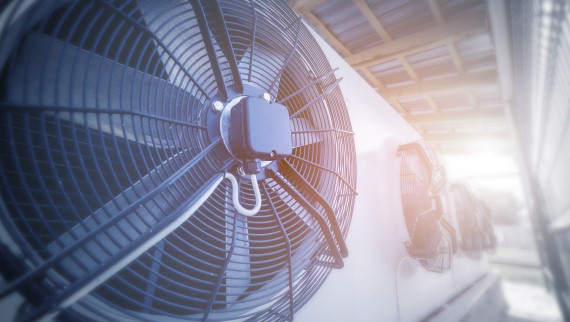

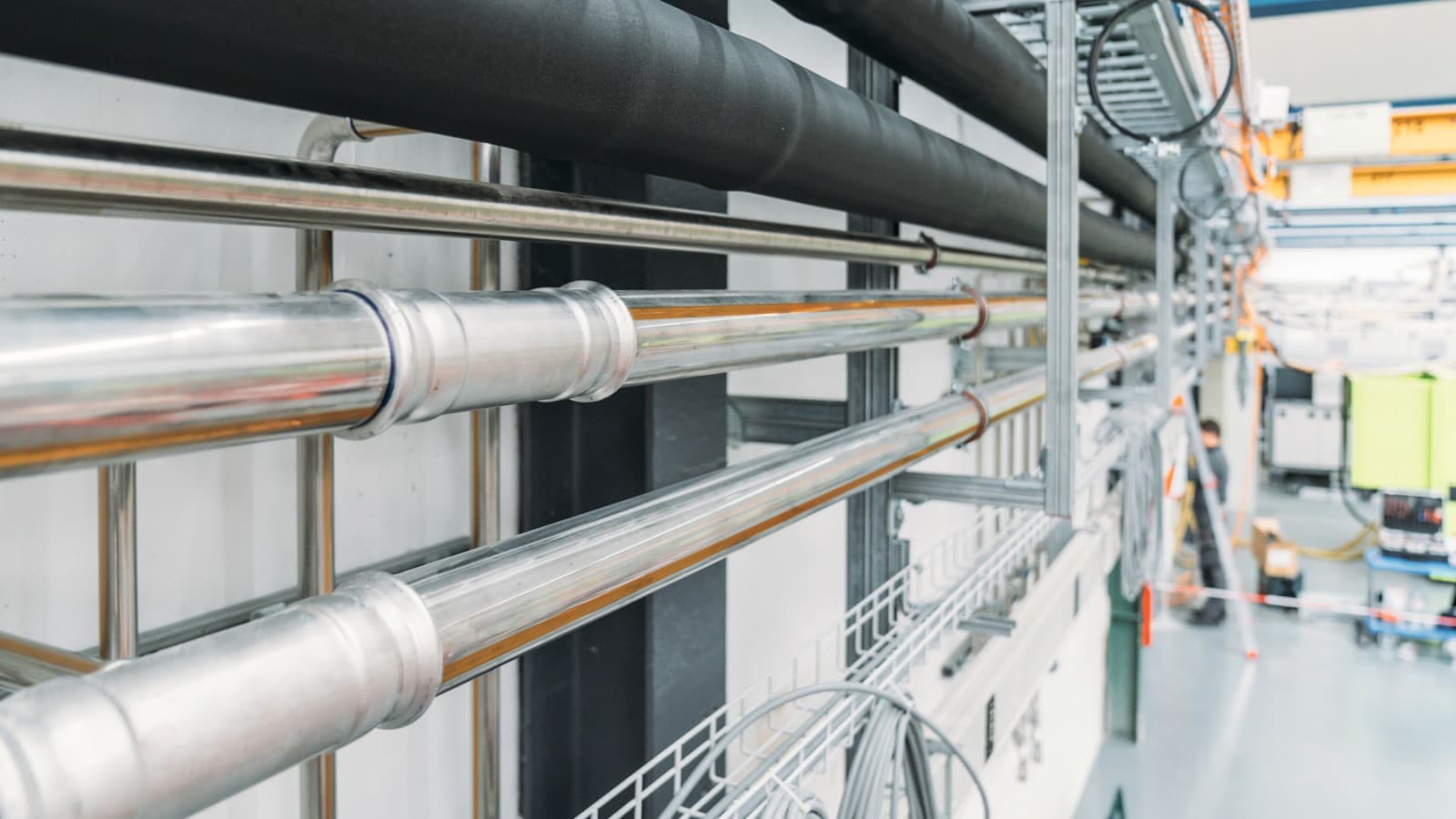

Circuits de refroidissement
Geberit Mapress Therm offre une protection efficace contre la corrosion extérieure dans les circuits fermés de refroidissement avec formation de condensation.

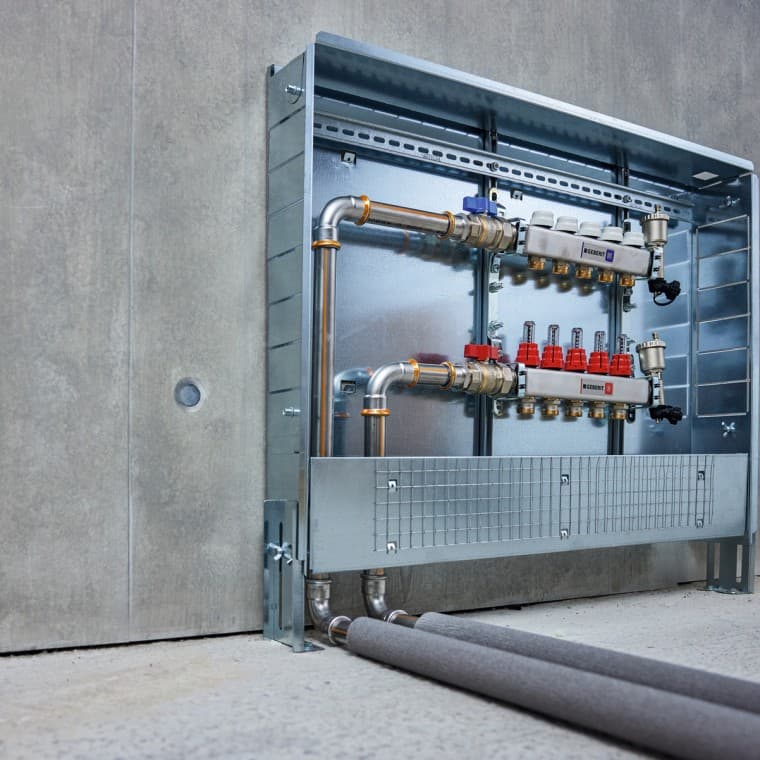

Circuits de chauffage
Geberit Mapress Therm offre une protection efficace contre la corrosion dans les systèmes de chauffage à circuit fermé, idéal pour les conduites en sous-sol et les colonnes montantes, ainsi que les conduites noyées dans la chape.

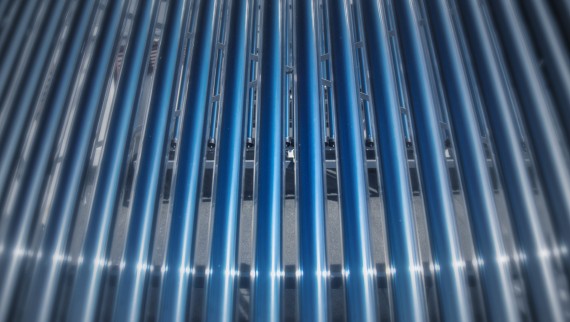

Énergie solaire et chauffage urbain
Geberit Mapress Therm peut également être utilisé pour les installations solaires et les circuits d’eau de chauffage urbain.

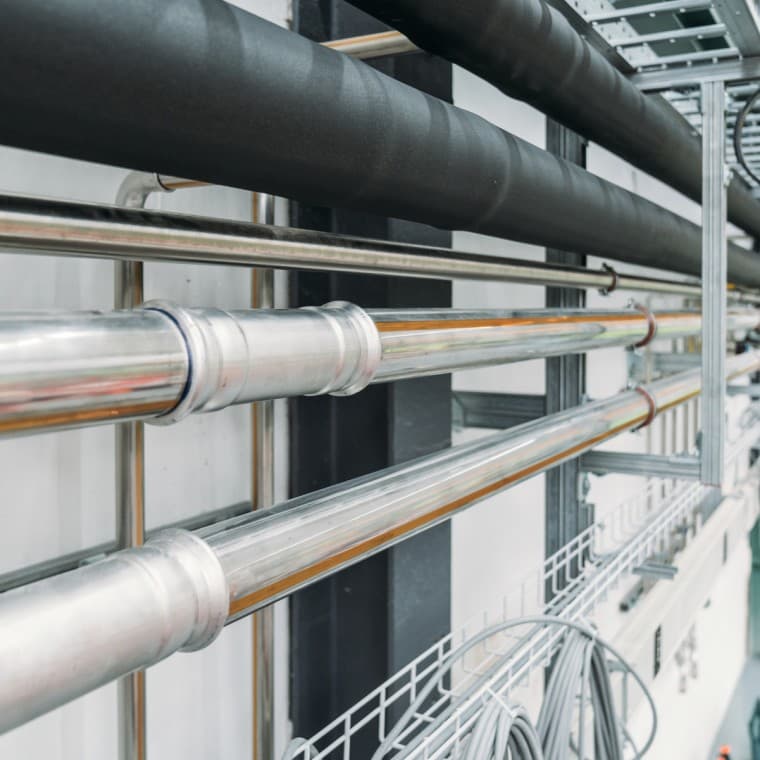

Conduites d’air comprimé
Geberit Mapress Therm peut être utilisé comme alternative économique.
Caractéristiques de Geberit Mapress Therm Un système, de nombreuses applications et une identification sans équivoque
Des circuits d’eau fermés aux applications avec dépression
Le système de conduites Geberit Mapress Therm est adapté à une multitude d’applications, comme les circuits de chauffage ou de refroidissement (avec ou sans antigel), ainsi que pour l’air comprimé, le gaz inerte et les conduite avec dépression.

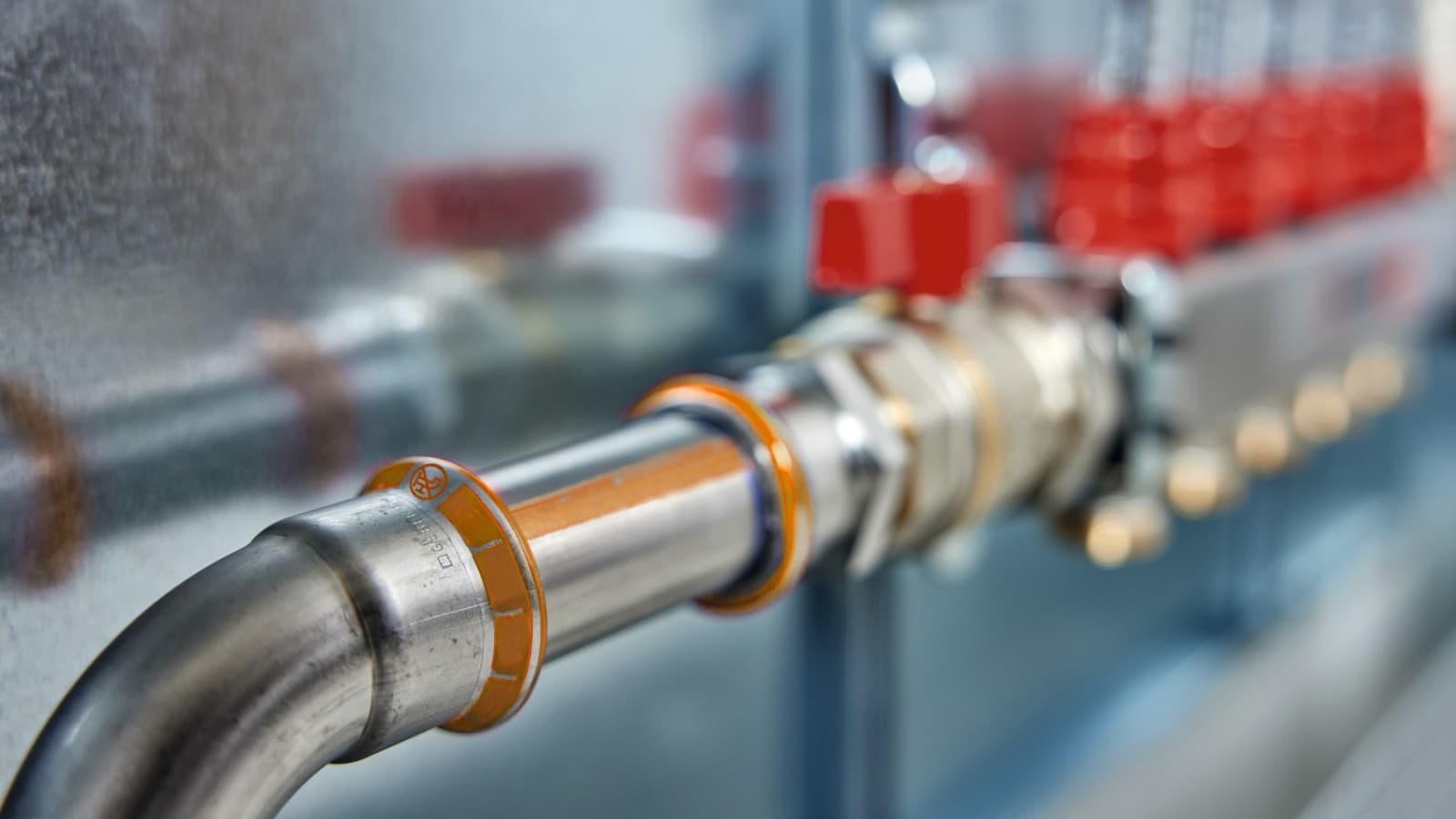

Identification sans équivoque du système
Geberit Mapress Therm est facilement identifiable grâce à l’indicateur de sertissage orange présent sur les raccords à sertir ainsi qu’à la ligne orange continue sur les tubes. Le symbole «Eau non potable» est un autre élément d’identification du système.
Celui-ci figure aussi bien sur les raccords que sur les tubes et garantit une identification sans ambiguïté à tout moment, même après le sertissage.
Geberit Mapress Therm en bref
Faits et chiffres
Vue d’ensemble de l’assortiment
- 10 diamètres nominaux de d15 à d108
- Environ 280 raccords
- Tuyaux 1.4520 (CrTi)
- Raccords intermédiaires sur Geberit FlowFit, Geberit PushFit et Geberit Mepla
Dimensions
Dimensions disponibles
| Diamètre nominal DN | Dimension (mm) |
|---|---|
| 12 | 15 |
| 15 | 18 |
| 20 | 22 |
| 25 | 28 |
| 32 | 35 |
| 40 | 42 |
| 50 | 54 |
| 65 | 76,1 |
| 80 | 88,9 |
| 100 | 108 |
Tuyaux
Tuyaux disponibles

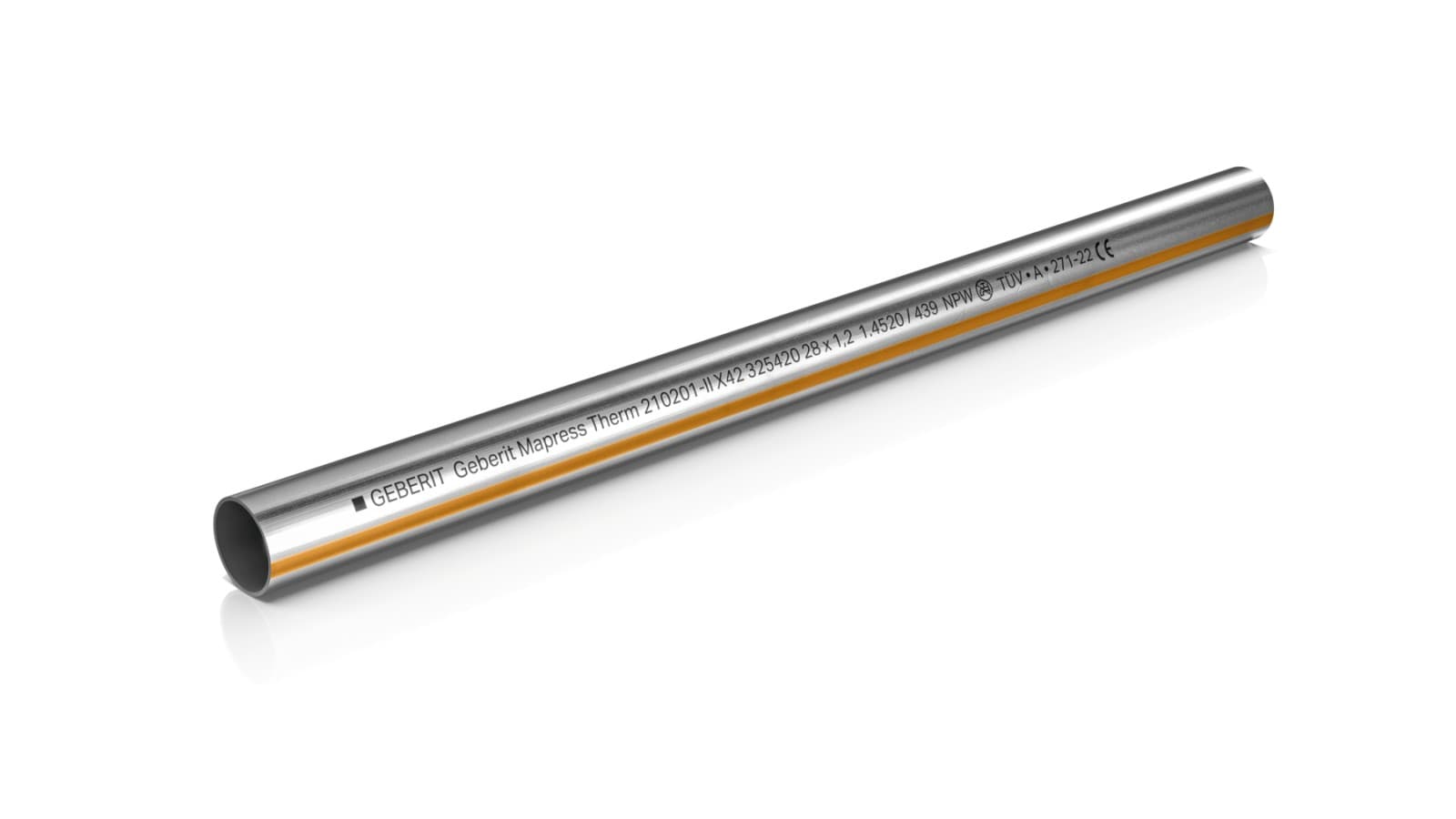

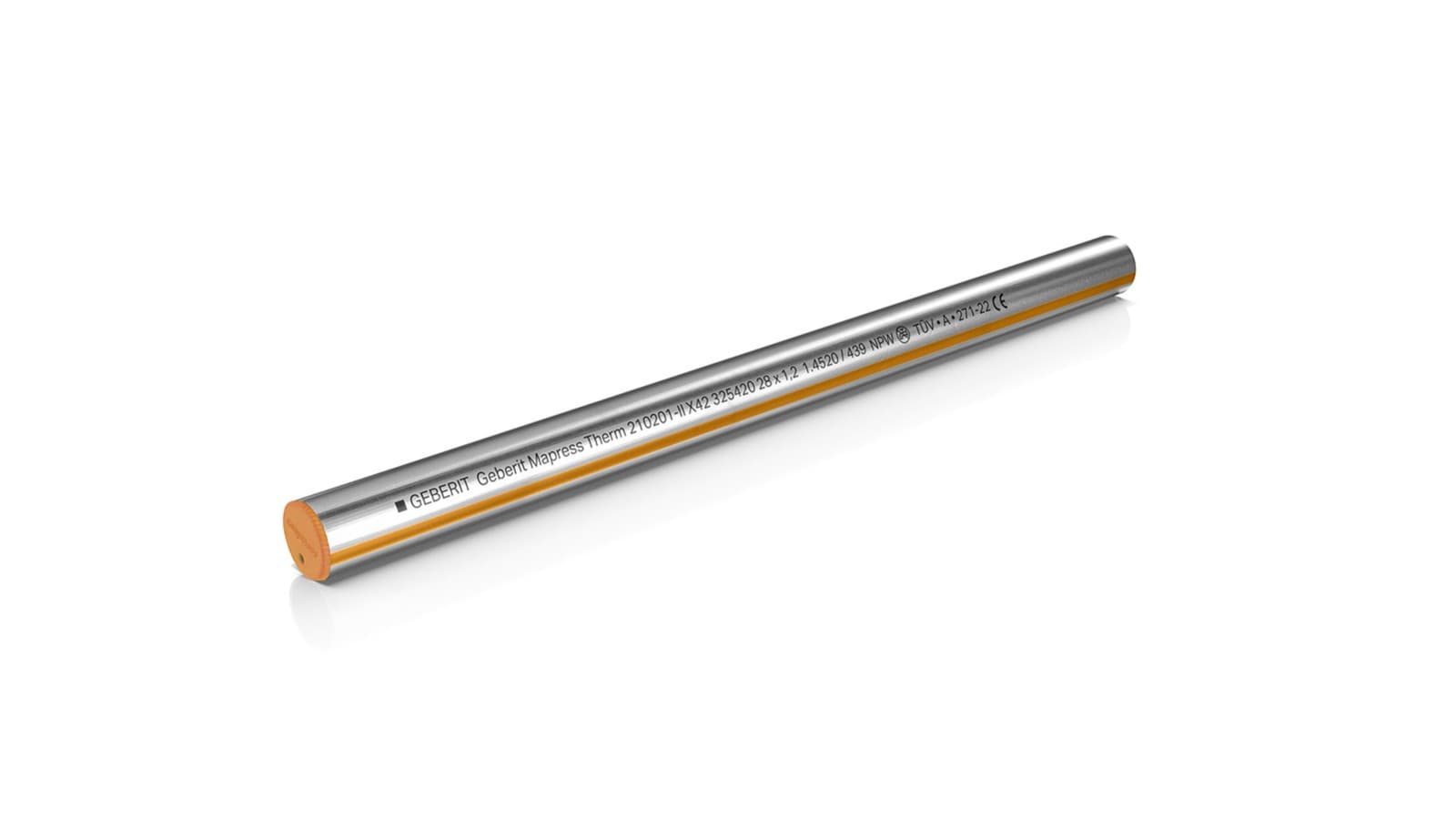

Tuyau Geberit Mapress Therm CrTi (1.4520)
- L’acier inoxydable faiblement allié utilisé résiste à la corrosion
- Marquage par une ligne orange continue
- Avec capuchons de protection orange
- Symbole «Eau non potable»

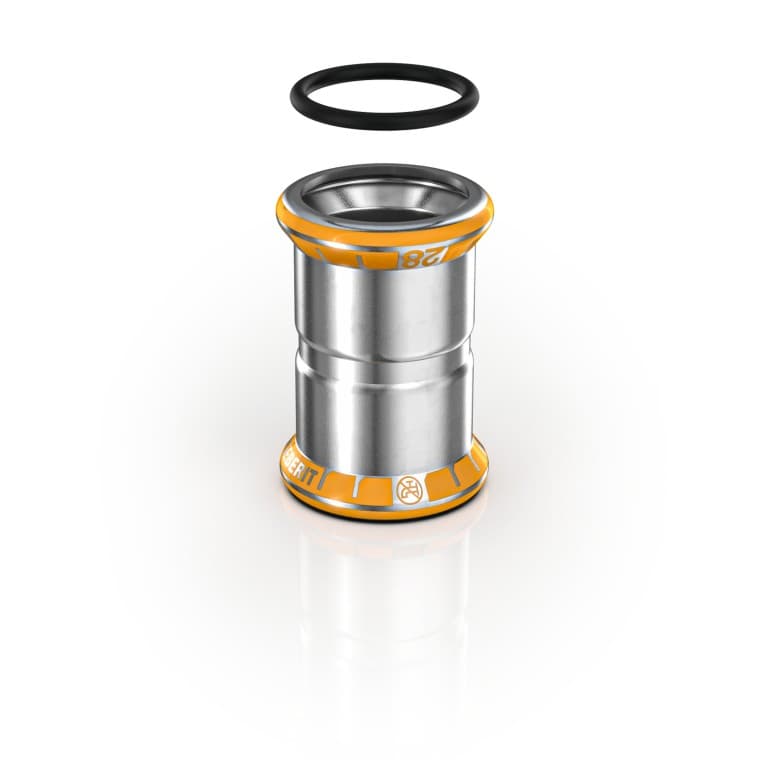

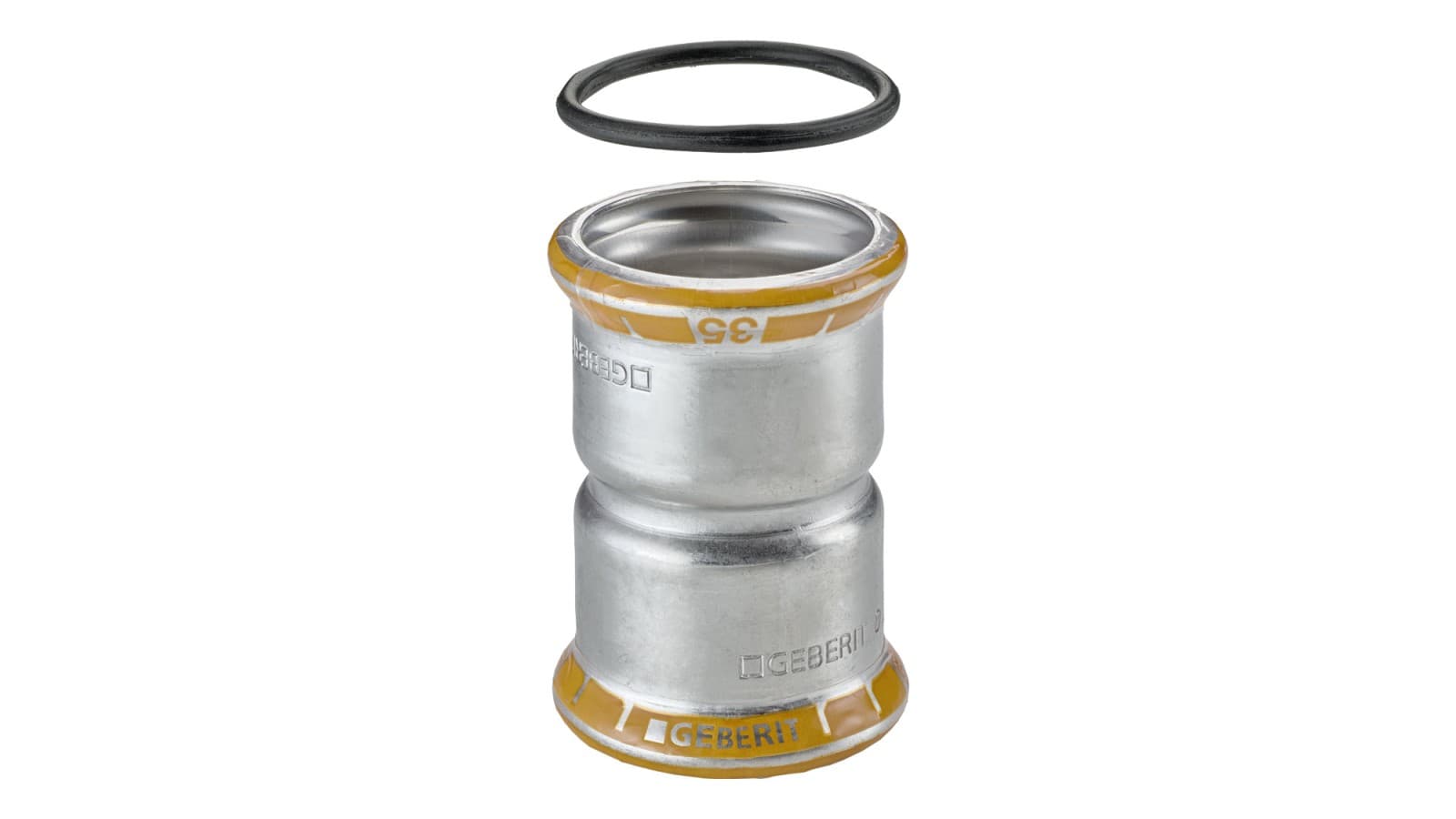

Raccords
Raccords disponibles
- Indicateur de sertissage permettant de contrôler le sertissage, avec marquage spécifique au matériau (orange pour l’acier inoxydable Therm) et indication de la dimension
- Symbole «Eau non potable» sur l’indicateur de sertissage et sur le raccord pour une parfaite identification
- Les raccords non sertis présentent des fuites et sont donc immédiatement détectables lors de l’essai de pression
- Joint d’étanchéité CIIR noir
- Environ 280 raccords dans l’assortiment
- Disponibles dans les dimensions d15 à d108
Joints d’étanchéité
Joints d’étanchéité disponibles
Les raccords Geberit Mapress Therm sont équipés d’usine de joints d’étanchéité CIIR noir. Les joints peuvent être facilement remplacés si nécessaire.
Il convient de se référer à la vue d’ensemble des utilisations de l’assortiment Geberit Mapress Therm.

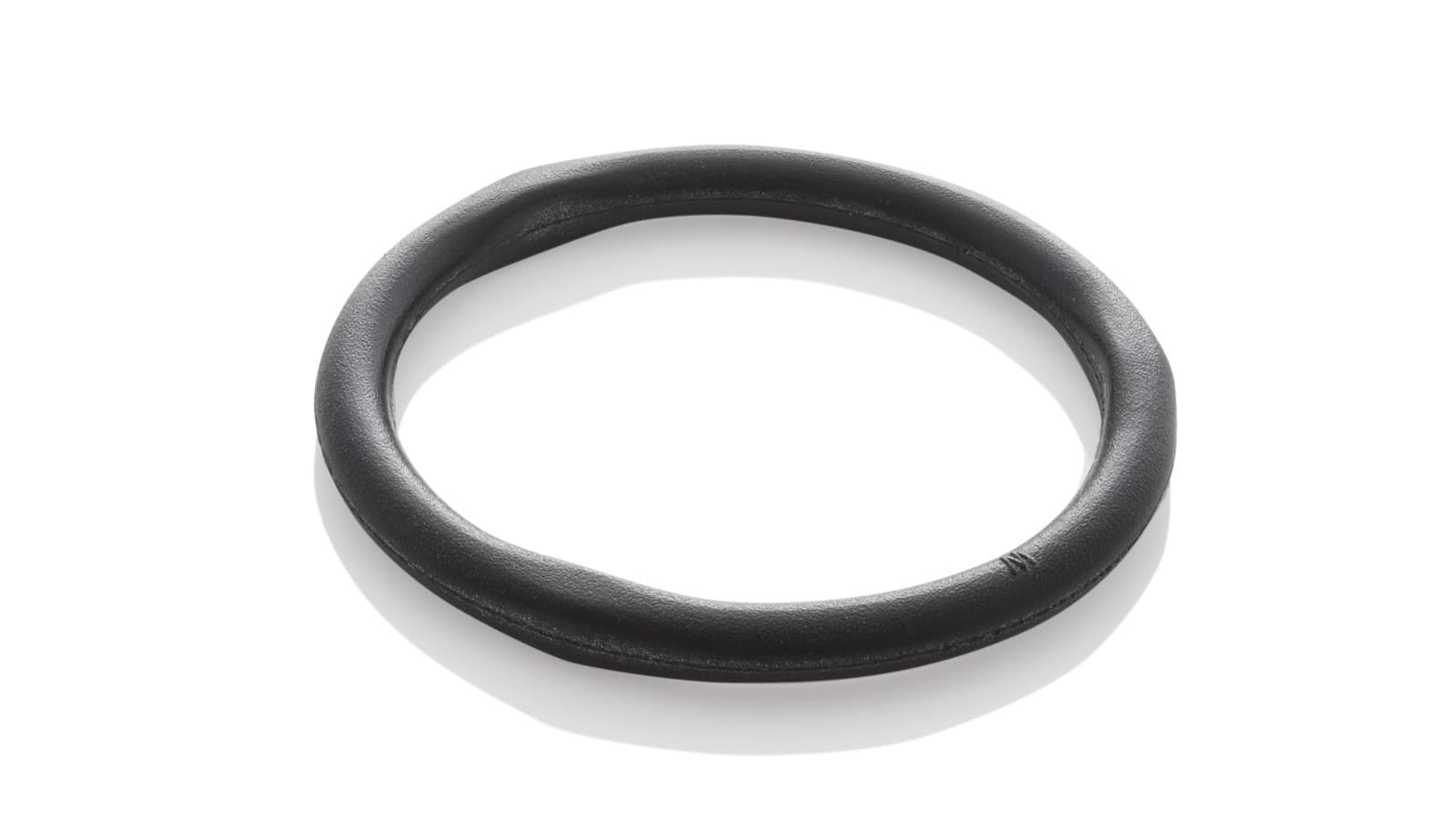

Joint d’étanchéité CIIR noir
Geberit Mapress Therm avec joint d’étanchéité CIIR noir peut être utilisé pour les fluides liquides suivants dans des systèmes à circuit fermé:
- Eau de refroidissement et de chauffage sans antigel
- Eau de refroidissement et de chauffage avec antigel
- Eau de chauffage urbain ≤ 120°C
Ainsi que pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 1–3)
- Dépression
- Gaz inertes (p. ex., azote)

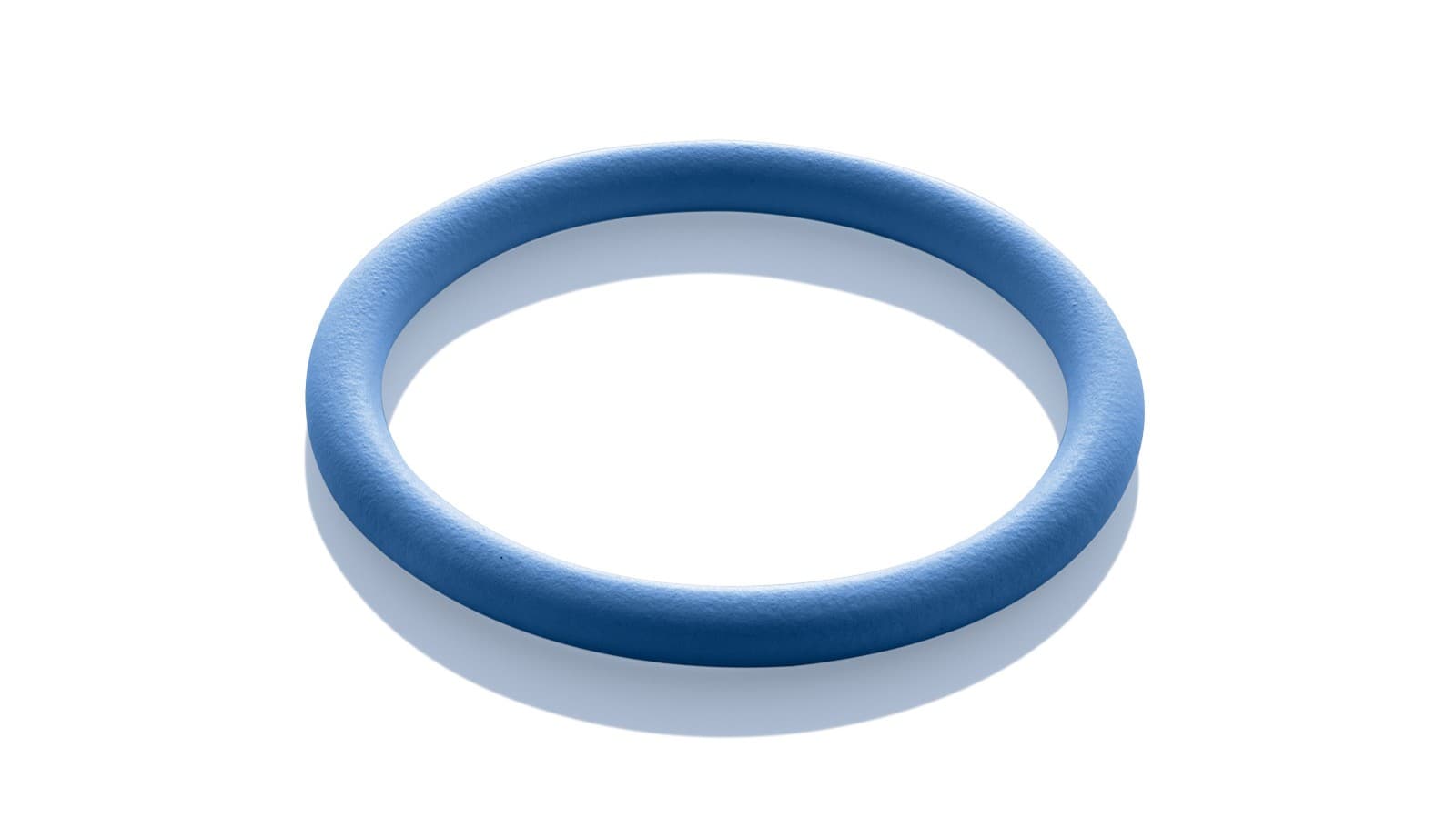

Joint d’étanchéité FKM bleu
Geberit Mapress Therm en combinaison avec le joint d’étanchéité FKM bleu offre une grande résistance aux températures élevées et aux produits chimiques.
Adapté aux fluides liquides suivants dans des systèmes à circuit fermé:
- Eau de chauffage urbain ≤ 140°C
- Fluide caloporteur (solaire)
Ainsi que pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 1–X)
En fonction du fluide utilisé, il convient de remplacer le joint plat standard en EPDM par un joint plat adapté au niveau des raccords vissés. Le choix définitif et la validation, ainsi que les températures et pressions de service maximales, se fondent sur la vue d’ensemble des utilisations Geberit Mapress Therm.
Joint plat EPDM noir
Fluides liquides
- Eau de chauffage (utiliser uniquement des inhibiteurs homologués)
- Eau de refroidissement sans antigel (0-100°C)
- Eau d’extinction (humide)
- Sprinkler (humide)
Fluides gazeux
- Air comprimé (classe de pureté d’huile 0–3)
- Gaz inertes (p. ex., azote)
Joint plat FPM vert
Fluides liquides
- Eau de chauffage urbain ≤ 120°C (utiliser uniquement des inhibiteurs homologués)
- Sprinkler (humide)
- Fluide caloporteur (solaire)
- Huiles minérales et lubrifiantes
- Carburants (p. ex., diesel) (sur demande)
Fluides gazeux
- Air comprimé (classe de pureté d’huile 0–X)
Joint plat matériau composite en fibres
Fluides liquides
- Eau de refroidissement et de chauffage avec antigel -30° à +120°C
- Eau de chauffage urbain ≤ 140°C
- Sprinkler (humide)
Fluides gazeux
- Air comprimé (classe de pureté d’huile 0–X)
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits (DEP) assurent une transparence totale et permettent de comparer les produits selon leurs impacts environnementaux.
- Tuyau Geberit Mapress Therm
- Raccords Geberit Mapress Therm
Installation
Installation
Pour l’installation de Geberit Mapress, Geberit propose une gamme complète d'outils de sertissage, de mâchoires et de chaînes de sertissage.
Remarque: l'installation de Geberit Mapress d12 à d88,9 diffère de celui de Geberit Mapress d108.
Trouver le système de conduites adapté
Gamme de produits Geberit Mapress Therm Articles, informations techniques et plus encore
Vous avez des questions? Nous sommes à votre disposition pour vous aider.
Nos spécialistes conseillent les planificateurs, les installateurs sanitaires et autres professionnels dans le cadre de leurs projets. Ils se feront un plaisir de vous renseigner sur la manière dont nos produits peuvent vous aider à relever au mieux les défis auxquels vous êtes actuellement confrontés.
Questions fréquentes relatives à Geberit Mapress Therm
Quel est le degré de résistance à la corrosion de Geberit Mapress Therm?
Geberit Mapress Therm résiste à la corrosion dans les installations de chauffage et de refroidissement fermées, pauvre en oxygène. Grâce à l’utilisation d’acier inoxydable (matériau 1.4520), le système offre une résistance fiable dans les conditions d’utilisation prévues.
En quoi Geberit Mapress Therm diffère-t-il de Geberit Mapress acier inoxydable?
Geberit Mapress Therm est fabriqué en acier inoxydable 1.4520 pour les circuits fermés, tandis que Geberit Mapress acier inoxydable en 1.4401/1.4521 convient pour les applications universelles.
Dans quels cas utiliser Geberit Mapress Therm ou Geberit Mapress acier carbone?
Geberit Mapress Therm est utilisé dans les installations de chauffage et de refroidissement en circuit fermé.
Geberit Mapress acier carbone est adapté aux installations de chauffage et aux installations industrielles en circuit fermé présentant de faibles exigences en matière de corrosion.
Découvrir des thèmes similaires
Geberit Mapress
De l’alimentation en eau potable aux installations industrielles complexes – ce système de sertissage utilisant différents types d’acier peut être utilisé dans de nombreuses applications.
Geberit Mapress acier inoxydable
De l’alimentation en eau potable aux installations industrielles complexes – ce système de sertissage peut être utilisé dans de nombreuses applications.

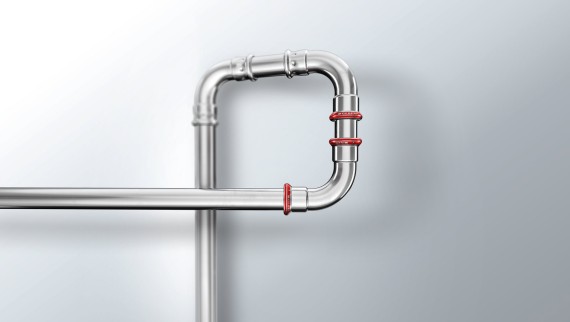

Geberit Mapress acier carbone
