Outils et accessoires pour systèmes d’alimentation
Une progression rapide des travaux grâce à une technique éprouvée
La technique de sertissage éprouvée de Geberit assure un montage propre des systèmes de conduites et garantit des assemblages durablement fiables, sans flamme nue ni travaux de soudage complexes.
Geberit propose une vaste gamme d’outils professionnels qui garantissent une installation conforme des systèmes Geberit FlowFit, Geberit Mepla ou Geberit Mapress:
- Outils de préparation des conduites (p. ex. coupe à la longueur souhaitée, calibrage, ébavurage)
- Outils et mâchoires pour un sertissage fiable et conforme aux normes
- Outils de contrôle et de vérification pour s’assurer de la fiabilité des assemblages
Vue d’ensemble des outils de sertissage et de l’outillage
Façonnage

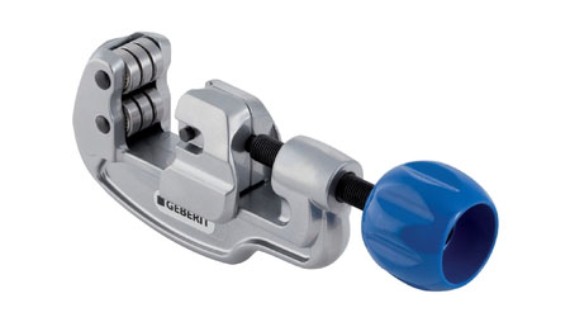

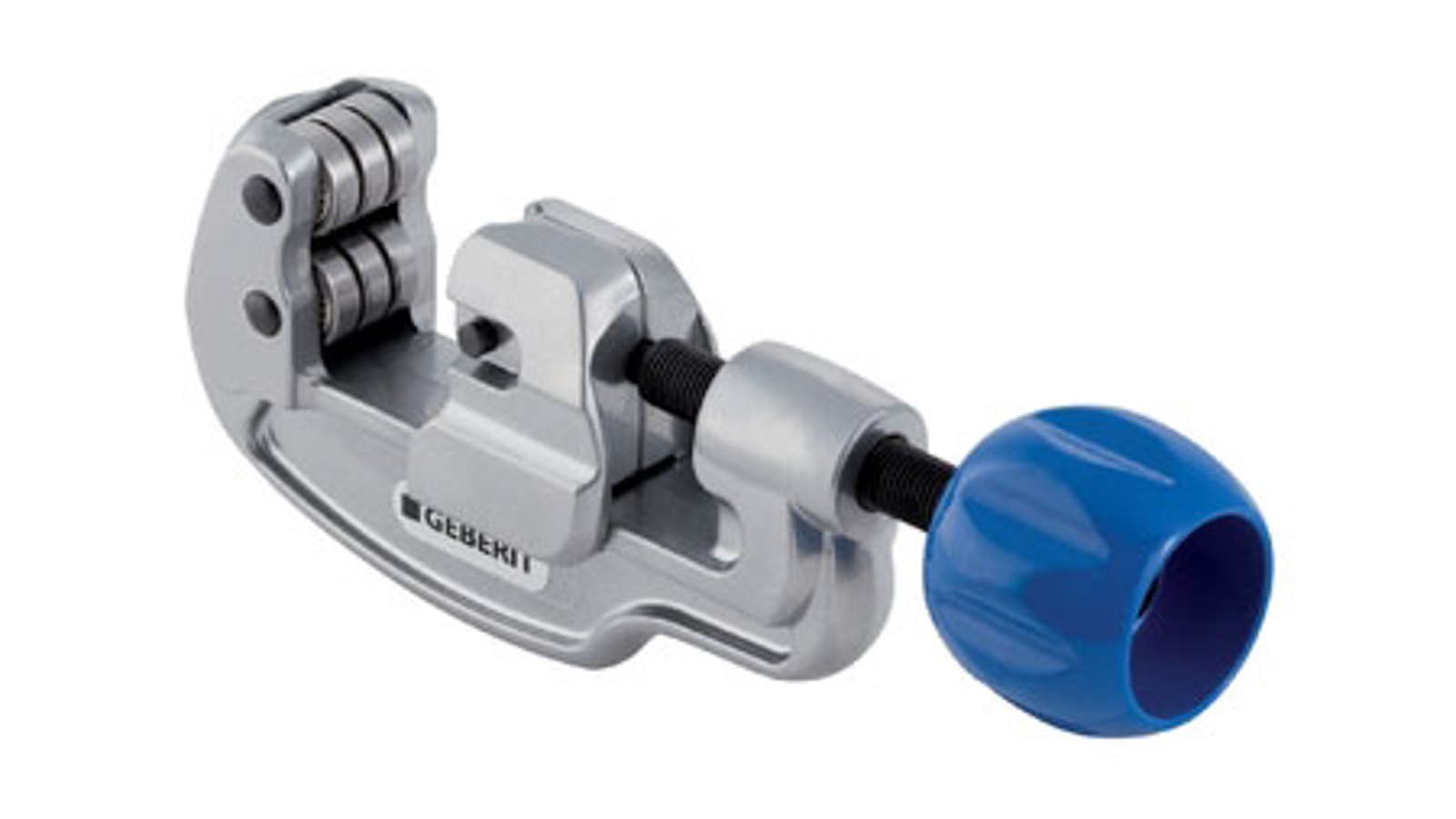

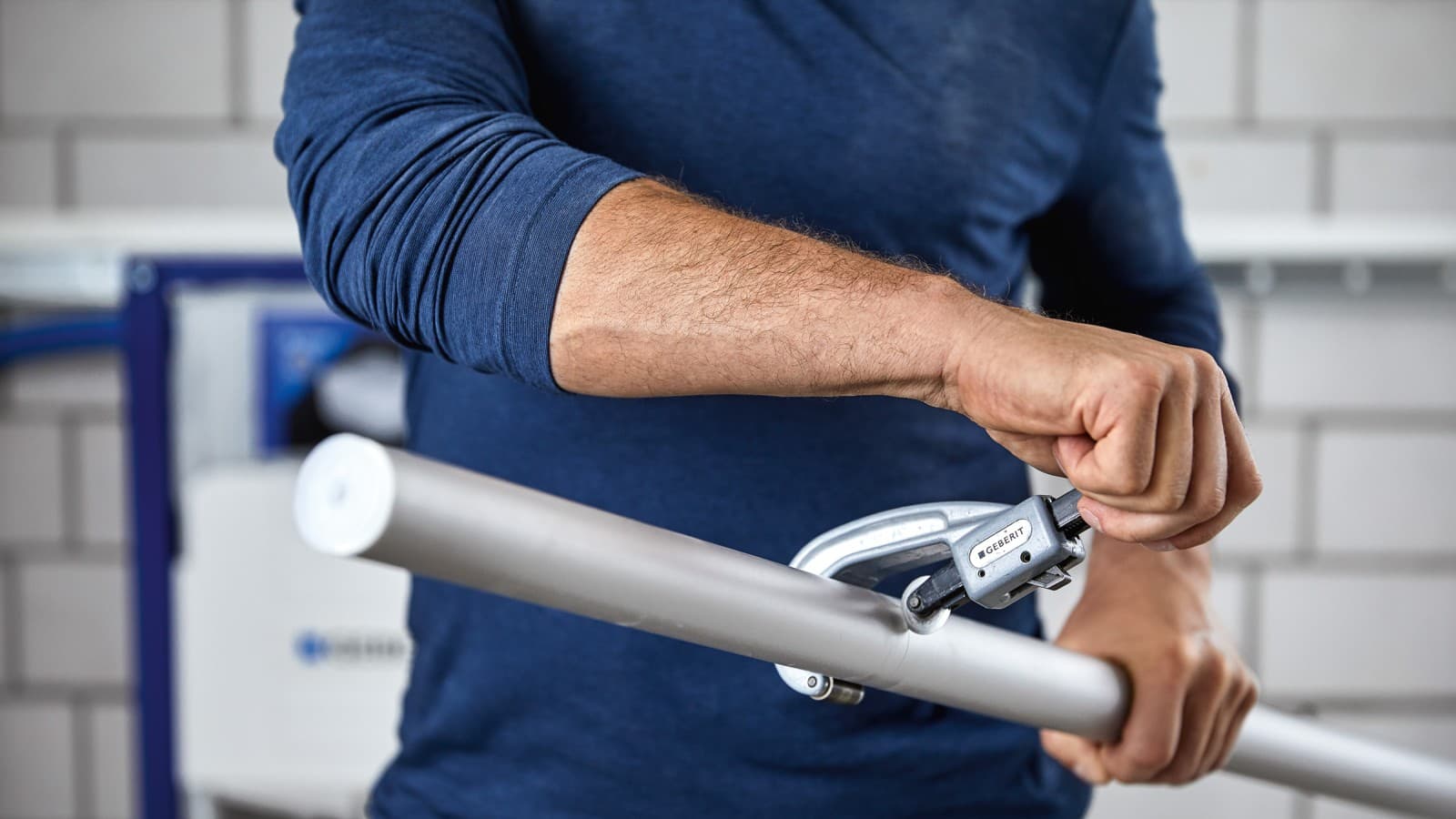

Coupe à la longueur souhaitée des conduites
En fonction du système d’alimentation Geberit, les coupe-tubes ou les ciseaux Geberit constituent les outils idéaux pour couper les conduites à la longueur souhaitée, de manière précise et sans bavures.

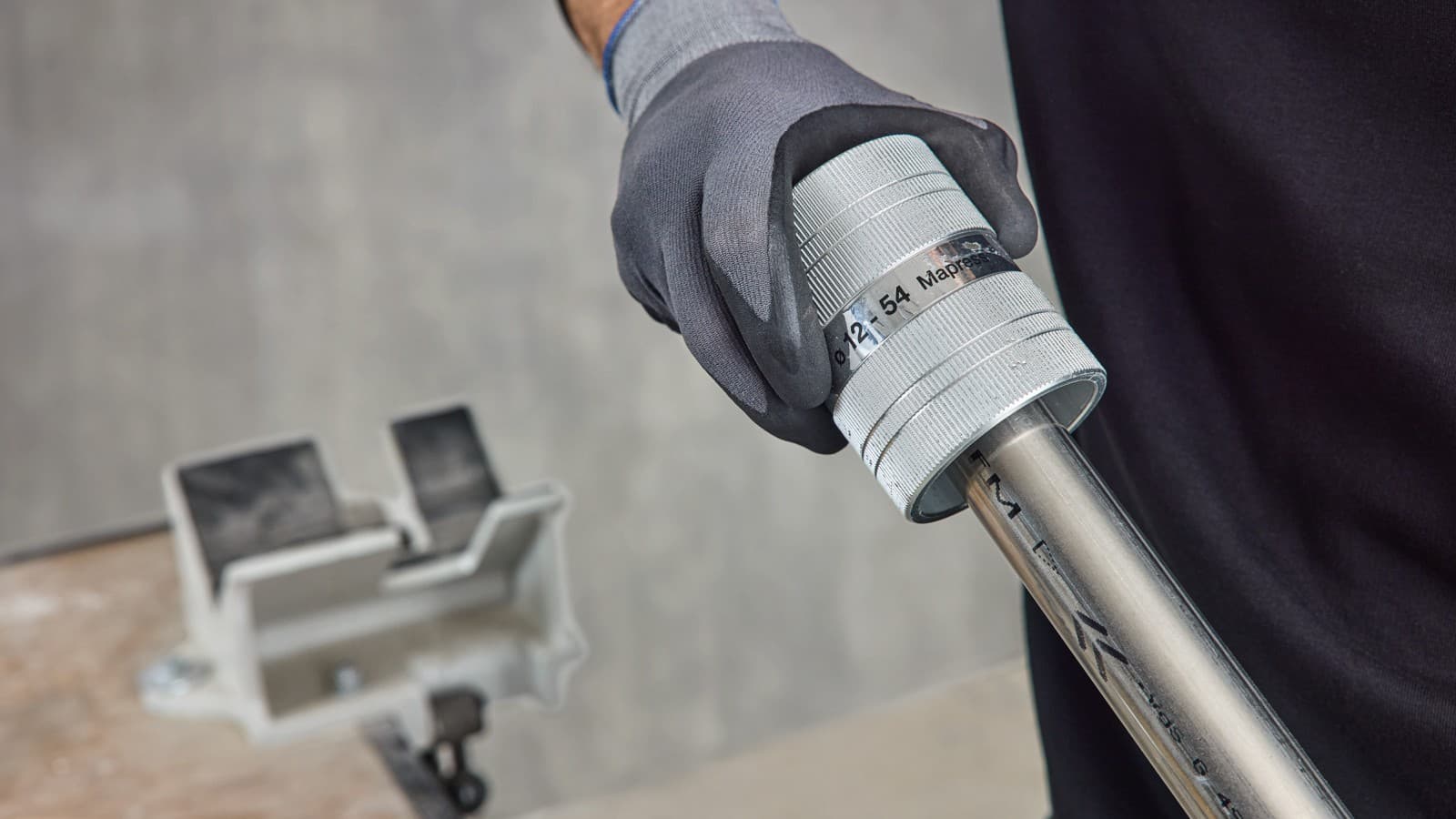

Ébavurage et calibrage des tuyaux
Une fois les tuyaux coupés à la longueur souhaitée, leurs extrémités sont ébavurées et calibrées à l’aide d’ébavureurs – une étape essentielle pour garantir un assemblage fiable et étanche.
- Outil à ébavurer Geberit Mapress
- Outil à ébavurer et à calibrer Geberit Mepla
- Outil à calibrer Geberit FlowFit
- Outil à ébavurer et à calibrer Geberit

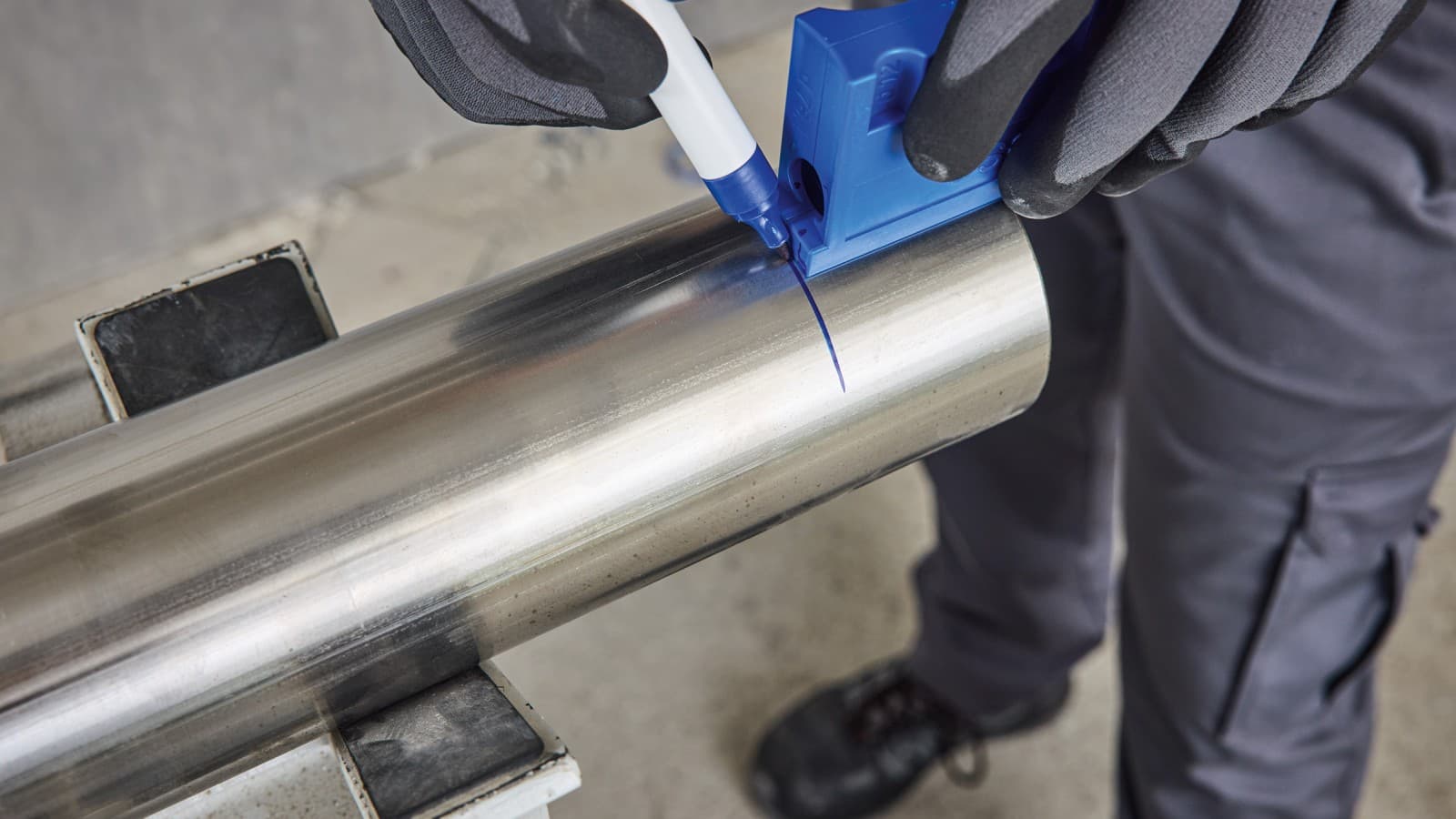

Marquage de la profondeur d’emboîtement
Avec les systèmes Geberit FlowFit et Geberit Mepla, la profondeur d’emboîtement est directement visible; il n’est donc pas nécessaire d’effectuer un marquage. Avec le système Geberit PushFit, le marquage est également inutile: une fois le tuyau entièrement emboîté, l’indicateur vert signale que l’assemblage est correctement réalisé.

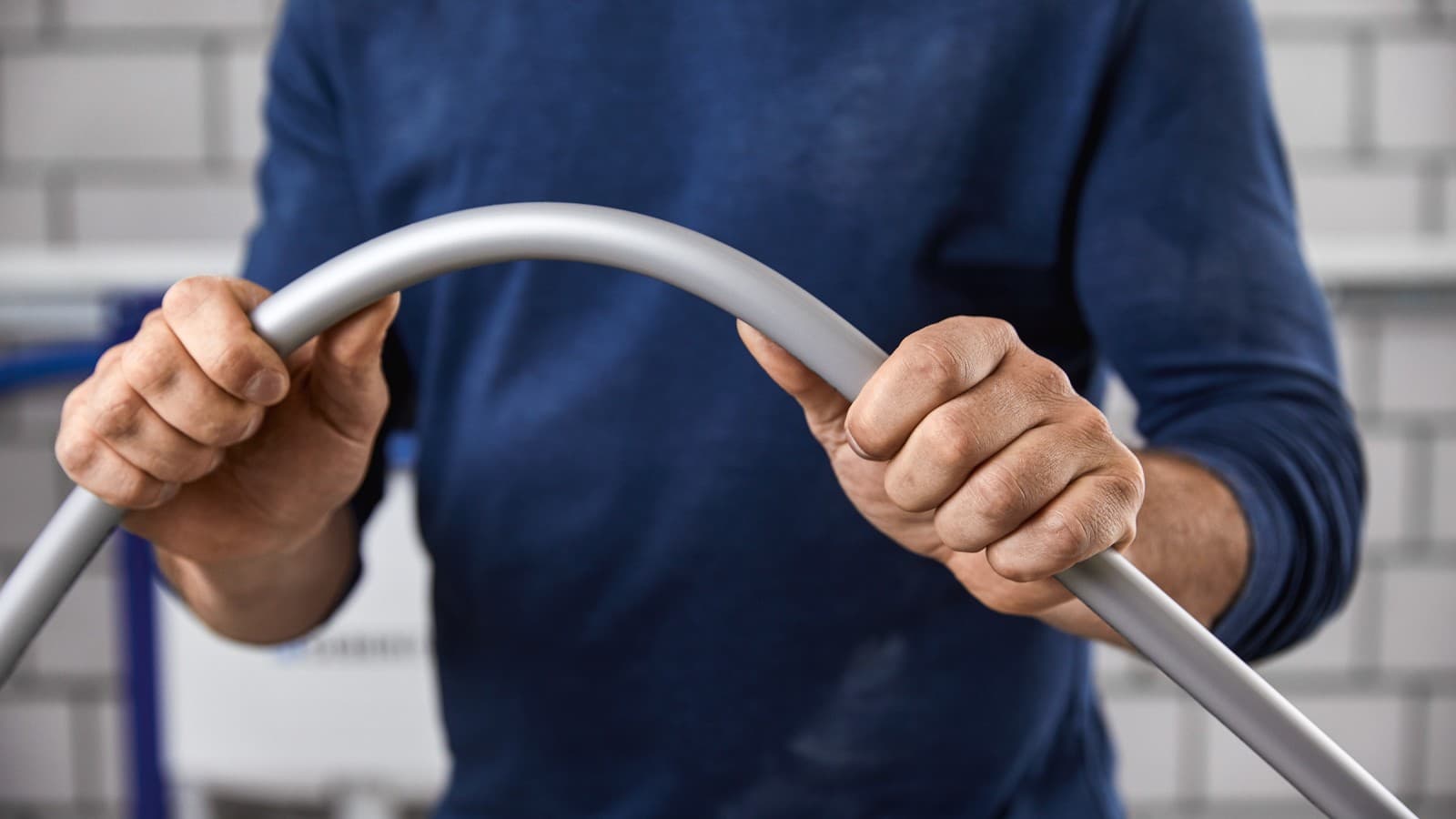

Cintrage des tuyaux
Les tuyaux multicouches Geberit d’un diamètre de 25 mm ou moins peuvent être cintrés facilement et rapidement à la main pour réaliser de grands rayons de cintrage, et ce sans outil supplémentaire.
Pour les diamètres de conduite plus importants ou lorsque des angles de cintrage précis sont requis, des outils de cintrage sont utilisés. Ces derniers permettent un façonnage précis, reproductible et respectueux du matériau, notamment dans le cadre d’installations plus complexes.
- Cintreuse manuelle hydraulique Geberit, livrée dans un coffre
- Ressort à cintrer extérieur Geberit ML

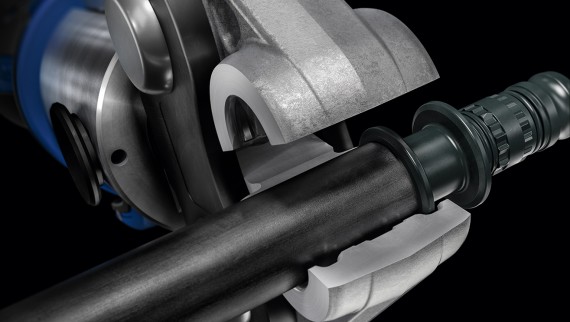

Outils de sertissage
Une technique d’assemblage efficace pour les installations modernes
Les outils de sertissage Geberit ont été spécialement conçus pour réaliser un sertissage des systèmes de conduites fiable et conforme aux normes. Ils se distinguent par leur fiabilité, leur force de sertissage élevée et leur compatibilité avec différentes mâchoires et chaînes de sertissage.

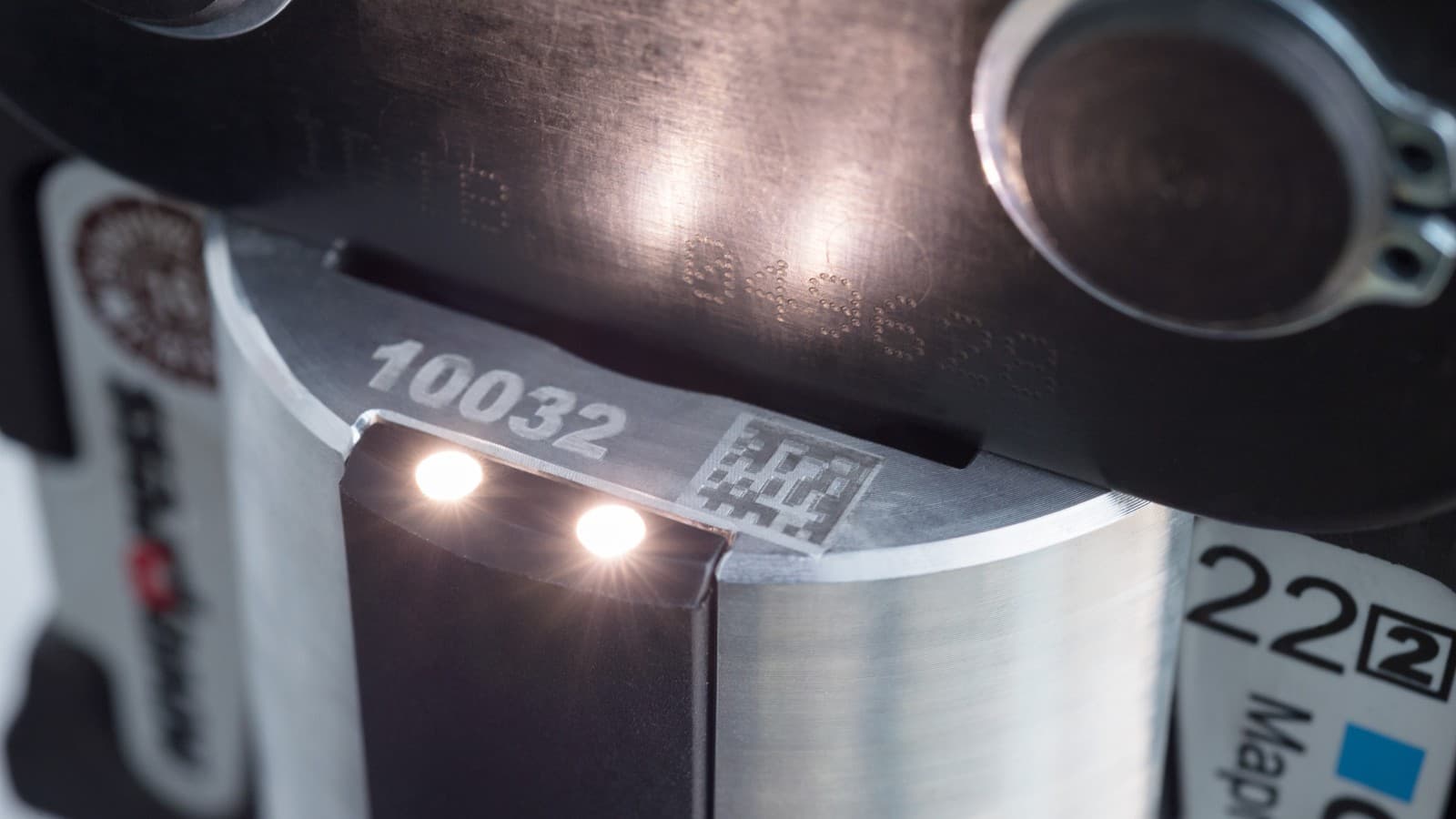

Grâce à leur conception robuste, au maniement simple et aux LED intégrées, les outils de sertissage sont parfaitement adaptés aux exigences des chantiers. Le moteur sans balais facilite l’entretien.

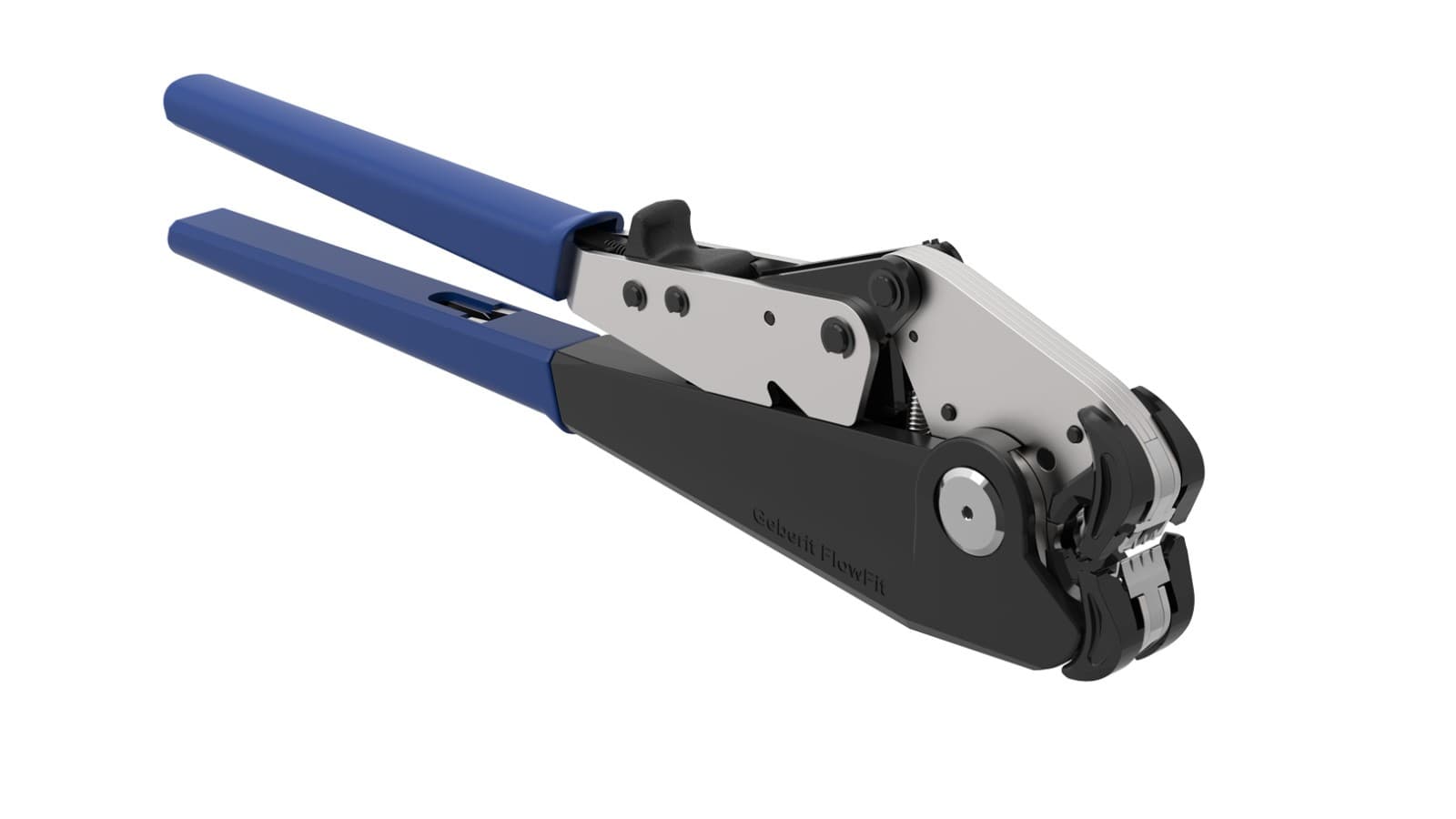

Pinces à sertir manuelles
Les systèmes Geberit FlowFit (diamètre de 16 à 40 mm) et Geberit Mepla (diamètre de 16, 20 et 26 mm) peuvent être sertis rapidement et sans alimentation électrique à l’aide de pinces à sertir manuelles – une solution idéale pour une utilisation flexible sur les chantiers.
- En savoir plus sur la pince à sertir manuelle Geberit FlowFit
- En savoir plus sur la pince à sertir manuelle Geberit Mepla
Outils de sertissage de compatibilité [1]: Geberit ACO 103plus
L’outil de sertissage hydraulique Geberit ACO 103plus est doté d’un accumulateur et pèse 1,7 kg. Il a été conçu pour garantir la mise en œuvre fiable de tous les systèmes de sertissage Geberit de compatibilité [1].
Il convient pour Geberit FlowFit et Geberit Mepla jusqu'à d40 mm et Geberit Mapress jusqu'à d35 mm.
En savoir plus sur l’outil de sertissage Geberit ACO 103plus
![Outil de sertissage Geberit ACO 103plus [1]](/_next/image/?url=https%3A%2F%2Fwww.geberit.ch%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-aco-103-1600-900.jpg&w=3840&q=75 "Outil de sertissage Geberit ACO 103plus [1]")

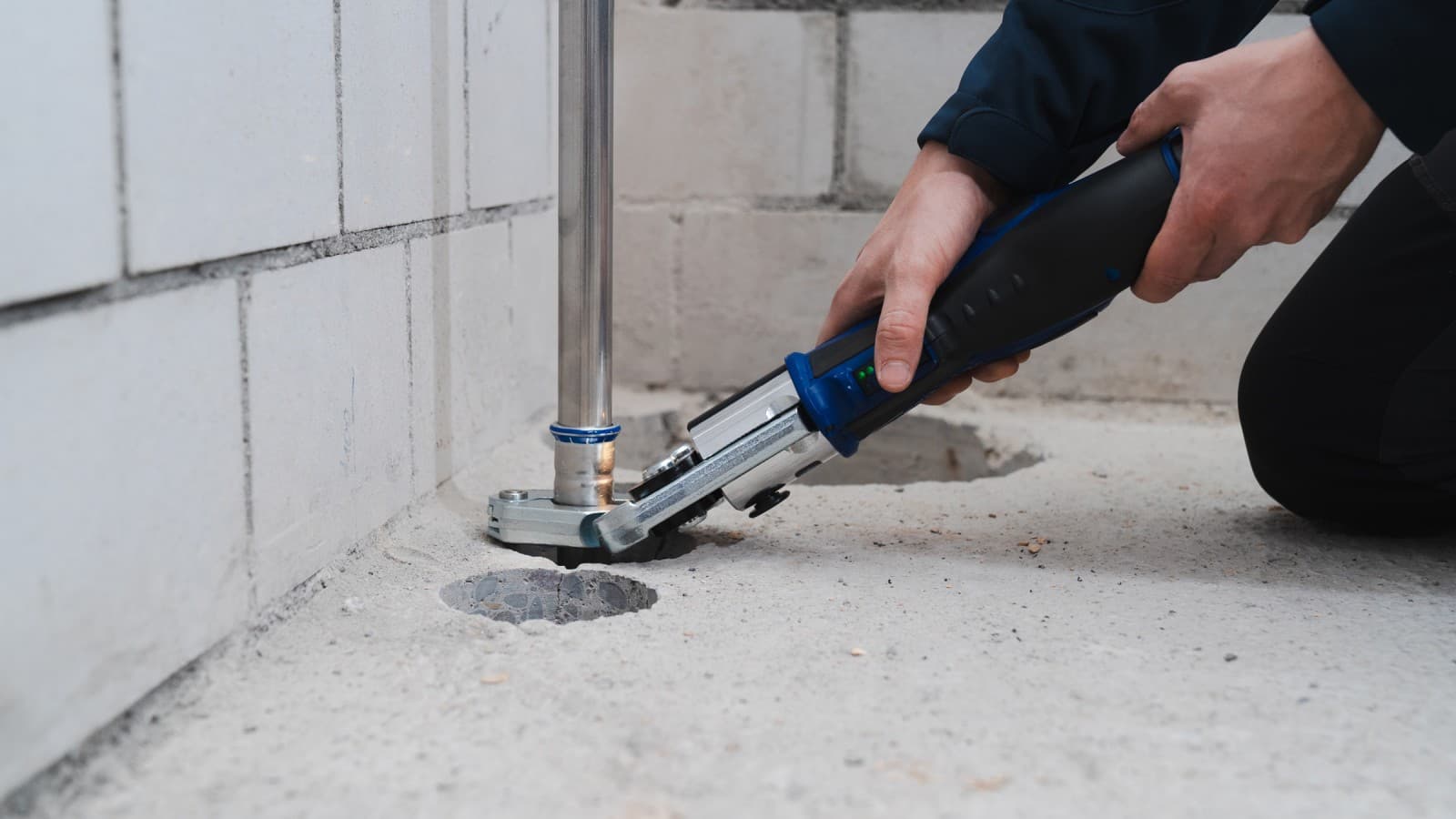

Outils de sertissage de compatibilité [2]

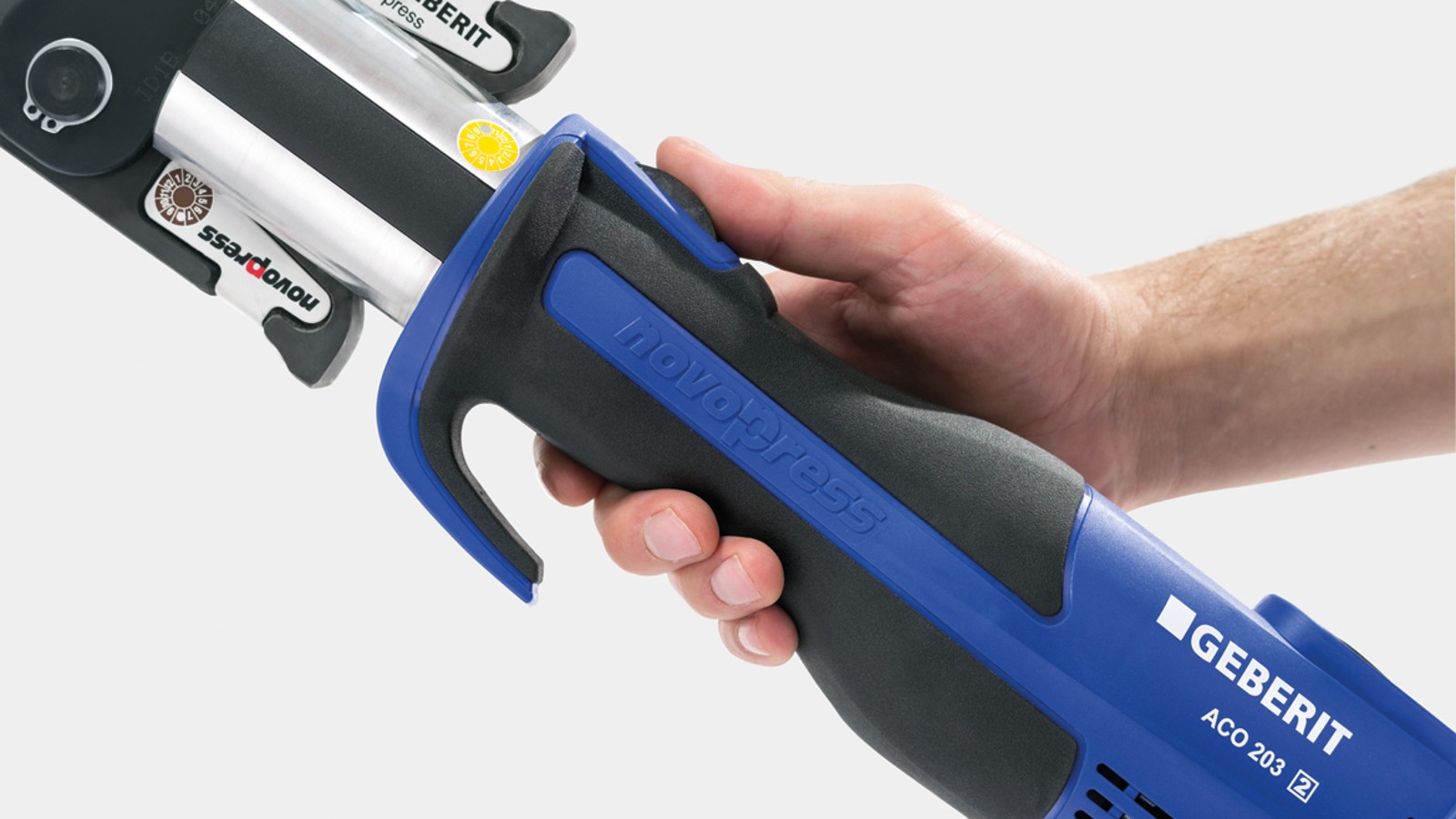

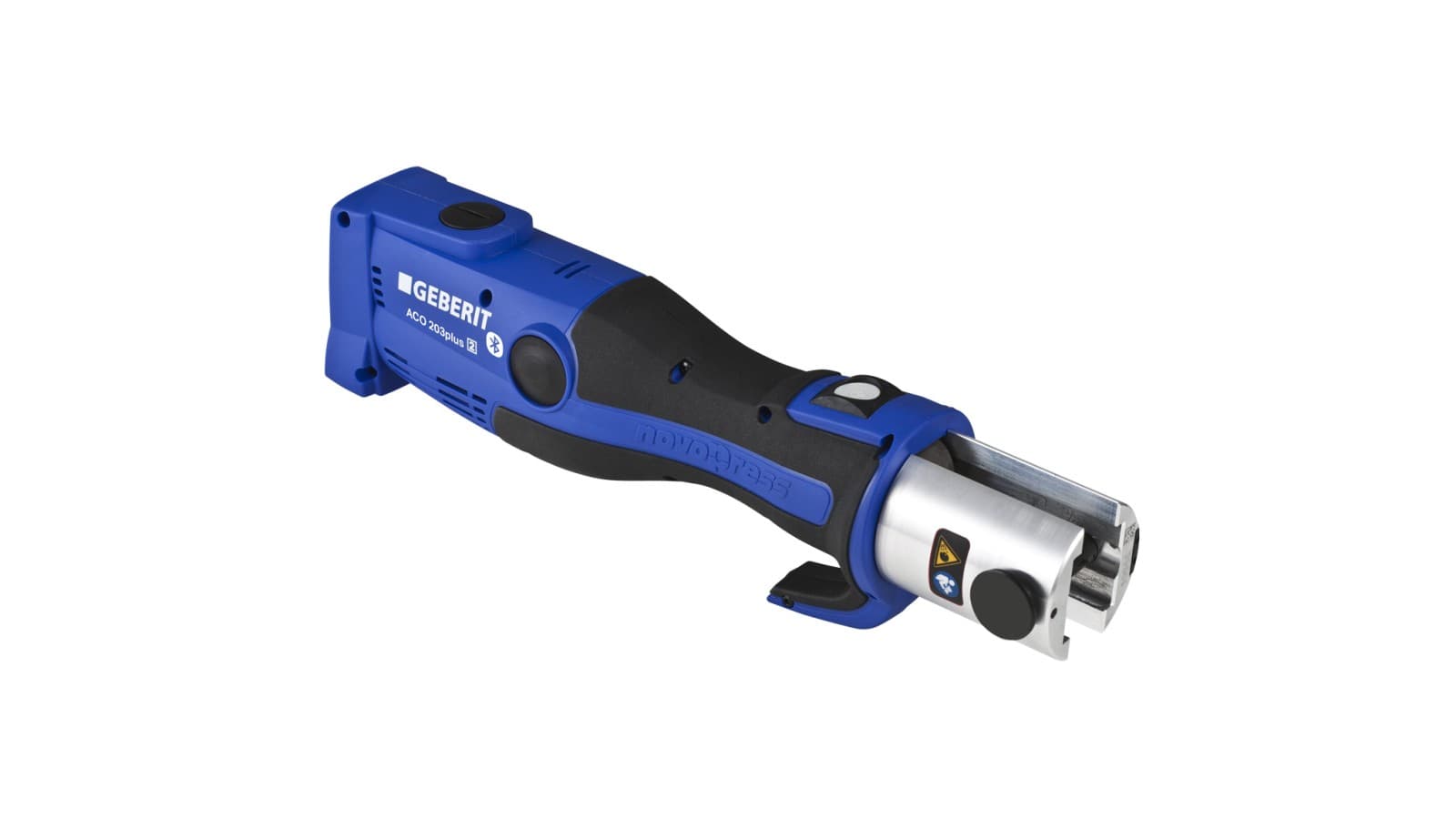

Geberit ACO 203plus
L’outil de sertissage Geberit ACO 203plus est équipé d’un accumulateur et pèse 2,8 kg. Facile d’entretien, il est utilisé pour le sertissage des dimensions supérieures avec les embouts de sertissage de compatibilité [2]. Il convient pour Geberit FlowFit et Geberit Mepla jusqu'à d75 mm et Geberit Mapress jusqu'à d54 mm.
En savoir plus sur l’outil de sertissage Geberit ACO 203plus

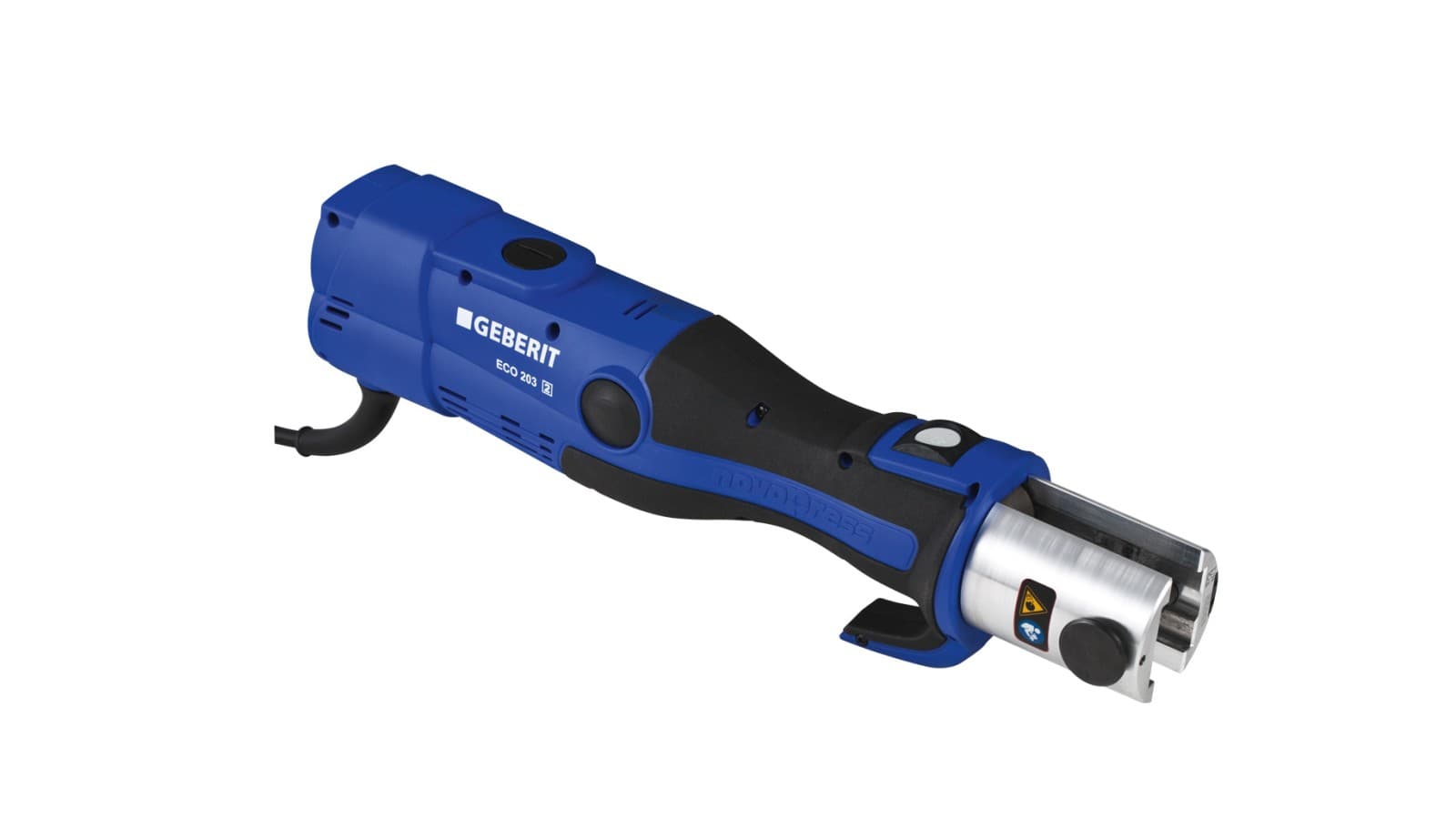

Geberit ECO 203
L’outil de sertissage Geberit ECO 203, alimenté sur secteur, pèse 3,3 kg et s’utilise avec les embouts de sertissage de compatibilité [2]. Il convient pour Geberit FlowFit et Geberit Mepla jusqu'à d75 mm et Geberit Mapress jusqu'à d54 mm.

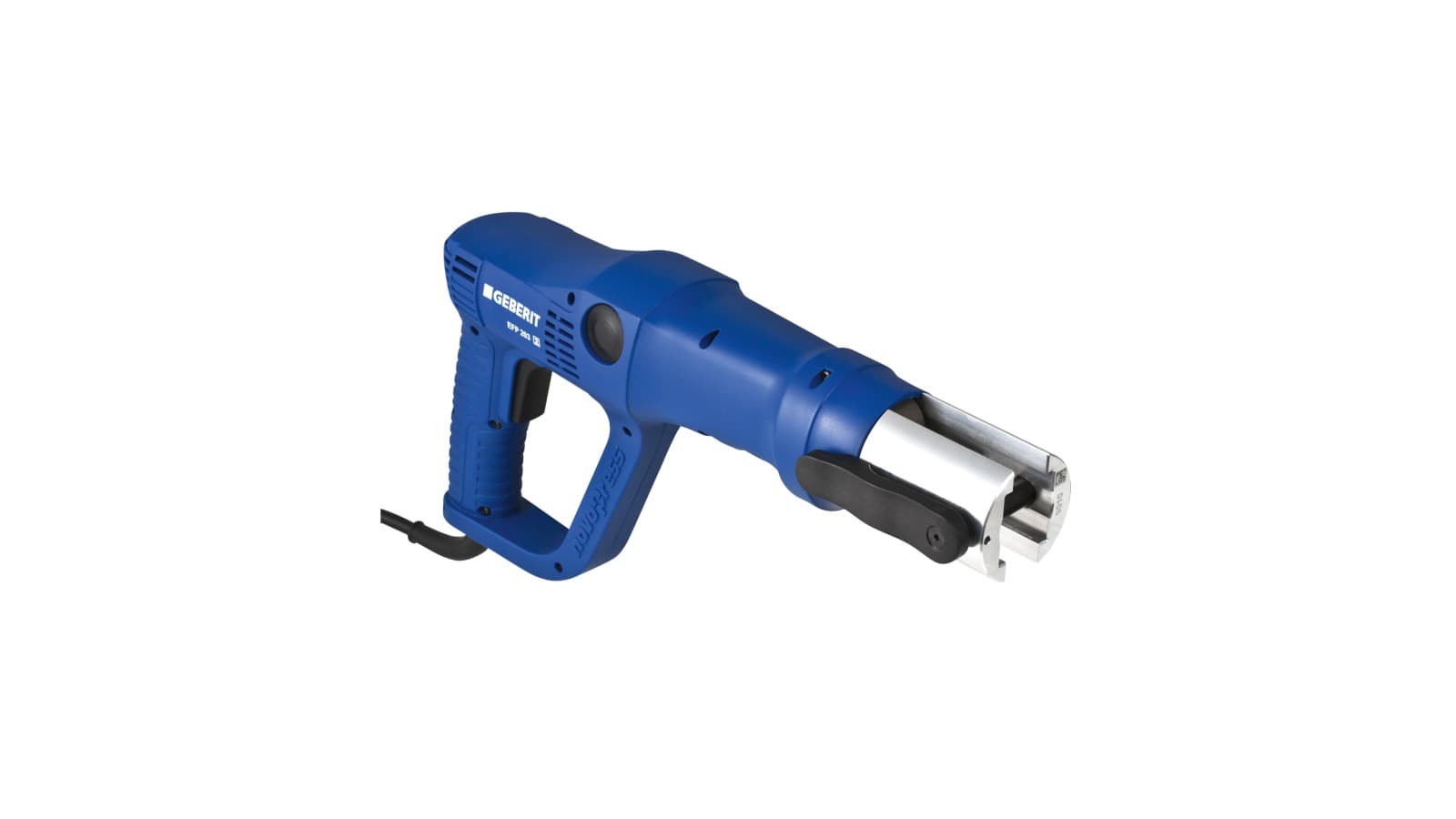

Geberit EFP 203
L’outil de sertissage Geberit EFP 203 est alimenté sur secteur. Il est doté d’une poignée ergonomique et pèse 3 kg. Utilisé avec les embouts de sertissage de compatibilité [2], il convient pour Geberit FlowFit et Geberit Mepla jusqu'à 75 mm et Geberit Mapress jusqu'à d54 mm.

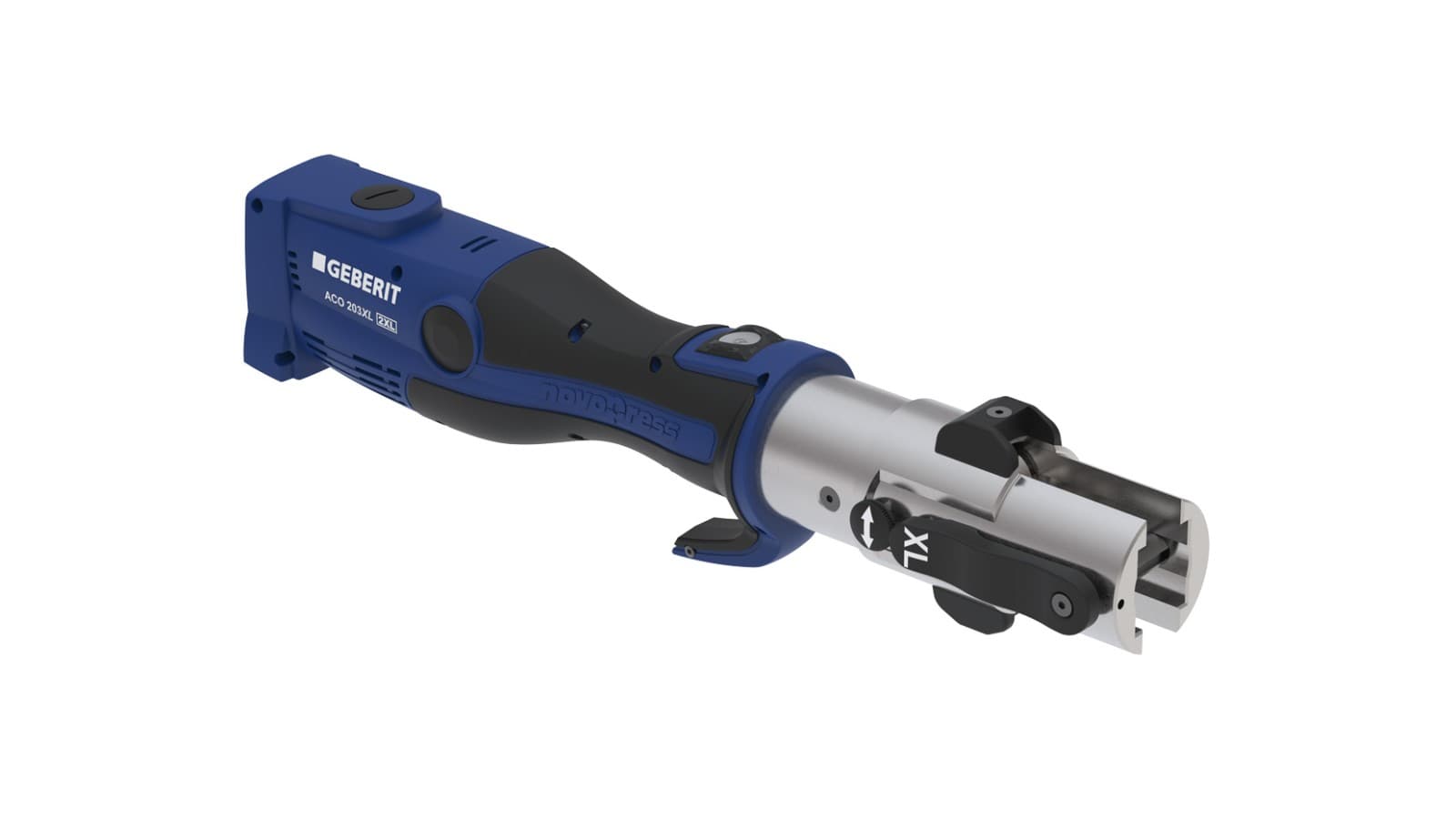

Outils de sertissage de compatibilité [2XL]: Geberit ACO 203XLplus
L’outil Geberit ACO 203XLplus est principalement destiné au sertissage des conduites Geberit Mapress dans les dimensions 76,1 à 108 mm, en combinaison avec les chaînes de sertissage appropriées. Il fonctionne avec un accumulateur et pèse 3,8 kg.
En outre, cet outil peut être utilisé avec les systèmes d’alimentation Geberit FlowFit, Geberit Mepla et Geberit Mapress (toutes dimensions), en combinaison avec les embouts de sertissage de compatibilité [2].
En savoir plus sur l’outil de sertissage Geberit ACO 203XLplus
Outils de sertissage de compatibilité [2/4]: Agrégat hydraulique Geberit CP700G
Cet appareil garantit un sertissage irréprochable et constant, en particulier dans le cadre des applications requérant des forces de sertissage élevées. Associé au cylindre hydraulique Geberit de la classe de compatibilité [4], il permet de sertir en toute sécurité des conduites de diamètre 76,1 à 108 mm.
Caractéristiques:
- Hydraulique
- Avec connexion instantanée hydraulique type CEJN 217
- Alimentation électrique avec accumulateur
- Poids: appareil 4,6 kg / cylindre hydraulique 7 kg
- Sertissage du diamètre 108 mm en une seule course
![Agrégat hydraulique Geberit CP700G avec cylindre hydraulique de compatibilité [2] et [4]](/_next/image/?url=https%3A%2F%2Fwww.geberit.ch%2F_assetsmaster%2Fglobal-media%2Fpictures%2Fversorgungssysteme%2Fwerkzeuge-und-zubehoer%2Fgeberit-pressing-tool-for-mapress-compatibility-4-and-compact-700g-890-668.jpg&w=3840&q=75 "Agrégat hydraulique Geberit CP700G avec cylindre hydraulique de compatibilité [2] et [4]")
Application NovoCheck
Grâce à l’application NovoCheck, vous gardez facilement un œil sur vos outils de sertissage Geberit depuis votre smartphone ou votre tablette. L’interface Bluetooth® intégrée permet de connecter les appareils et d’accéder en temps réel à toutes les informations importantes, comme par exemple les données sur les appareils, les contrôles, les réglages, le journal, la documentation des sertissages et les rapports. Vous travaillez ainsi sur le chantier de manière plus efficace, plus transparente et en toute sécurité.
Télécharger l’application
Mâchoires et chaînes de sertissage

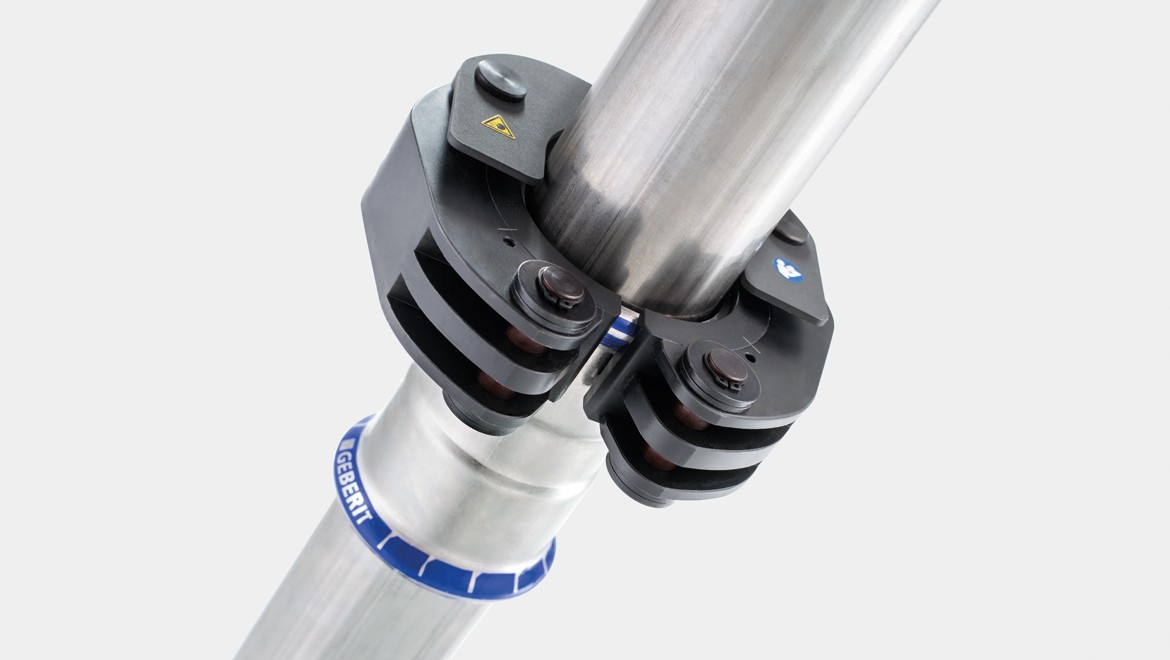

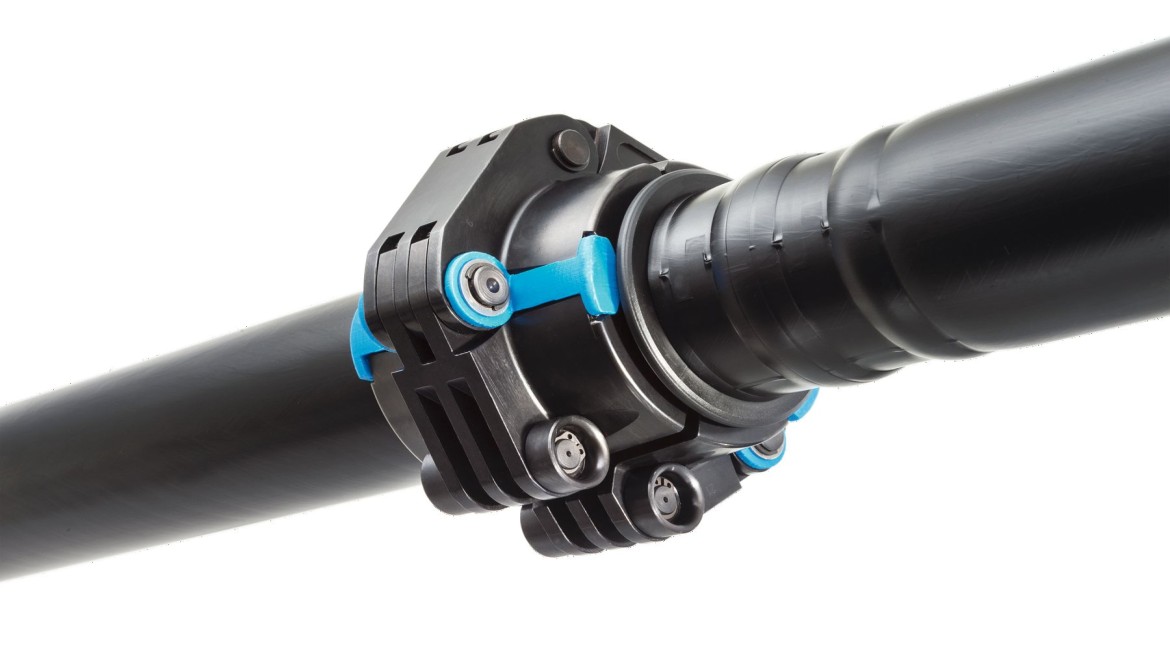

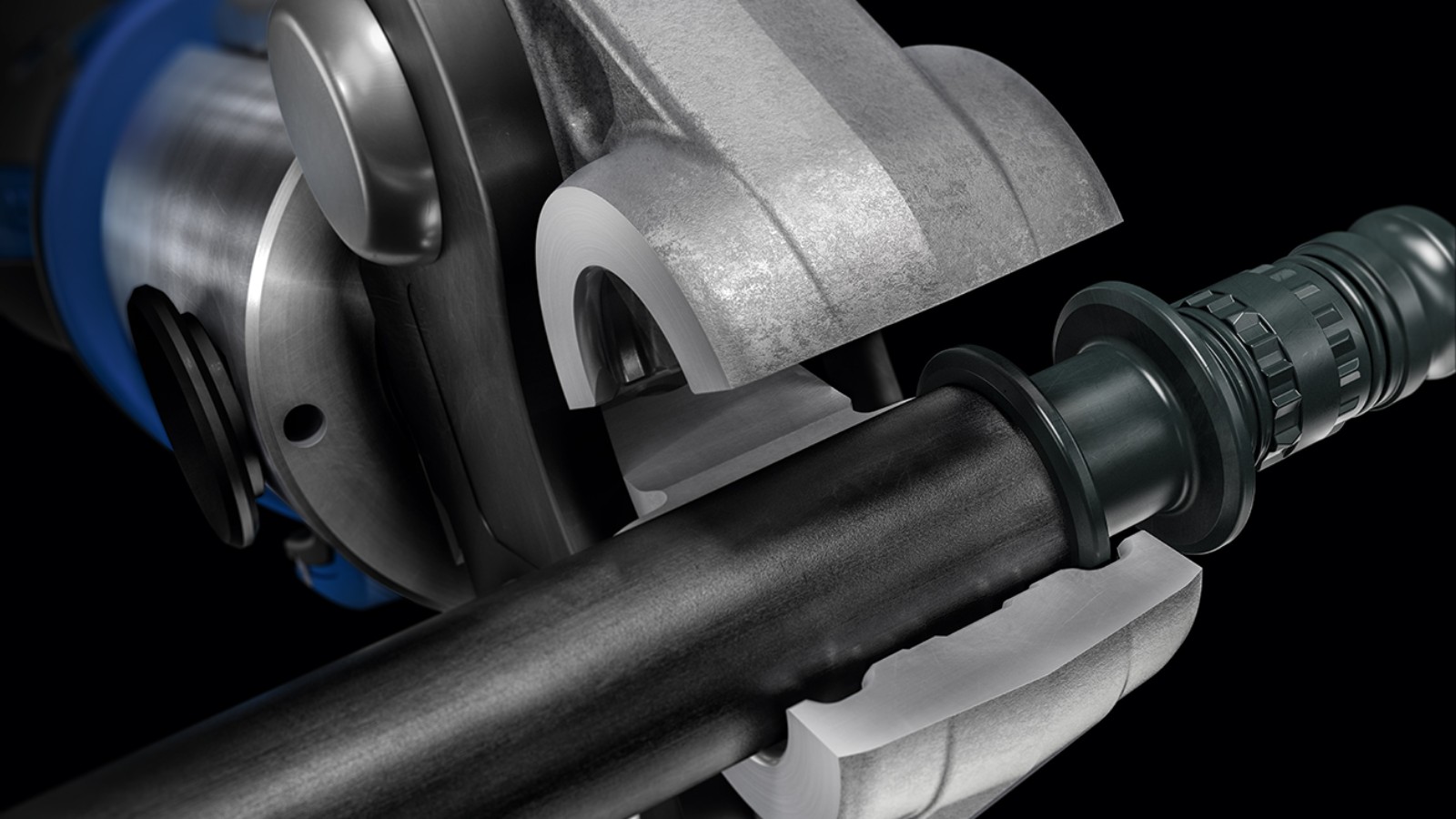

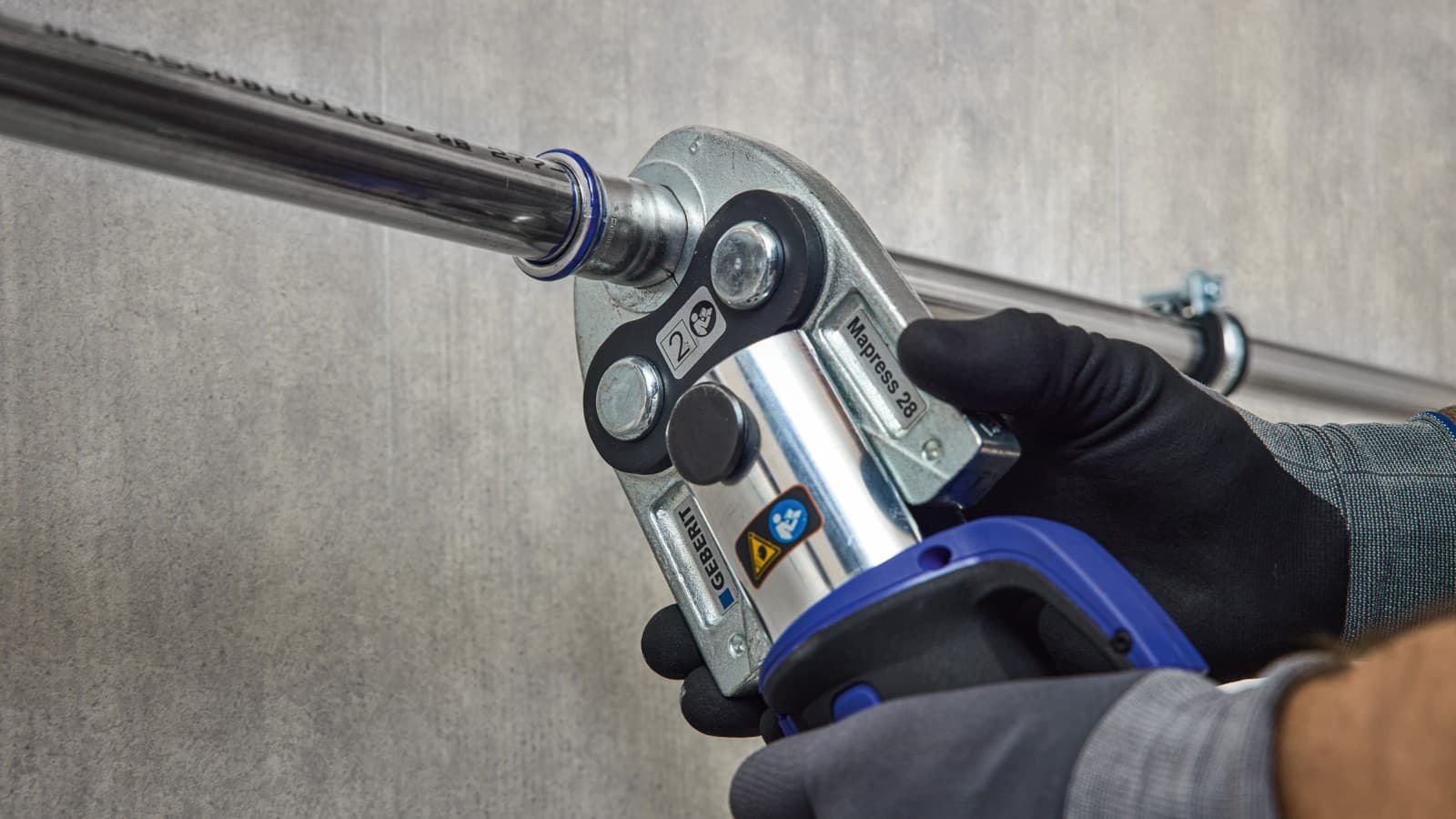

Mâchoires de sertissage Geberit
Les mâchoires Geberit sans entretien assurent une répartition uniforme de la force pendant toute leur durée de vie. Grâce à leur surface résistante à la corrosion, elles restent en excellent état même en cas d’utilisation intensive.
Sans entretien grâce à un contrôle simple: avec le Geberit PowerTest, vérifiez rapidement et de manière fiable si les mâchoires ont atteint la fin de leur durée d’utilisation, sans devoir effectuer une maintenance annuelle complexe.
Anneaux de sertissage orientables Geberit
Pour les conduites Geberit Mapress jusqu'à d35 mm, les anneaux de sertissage constituent la solution idéale dans les espaces restreints. L’anneau de sertissage compact se place directement sur le raccord et est orientable jusqu’à 180°. Ils peuvent être utilisés avec les outils de sertissage de compatibilité [1] et [2].

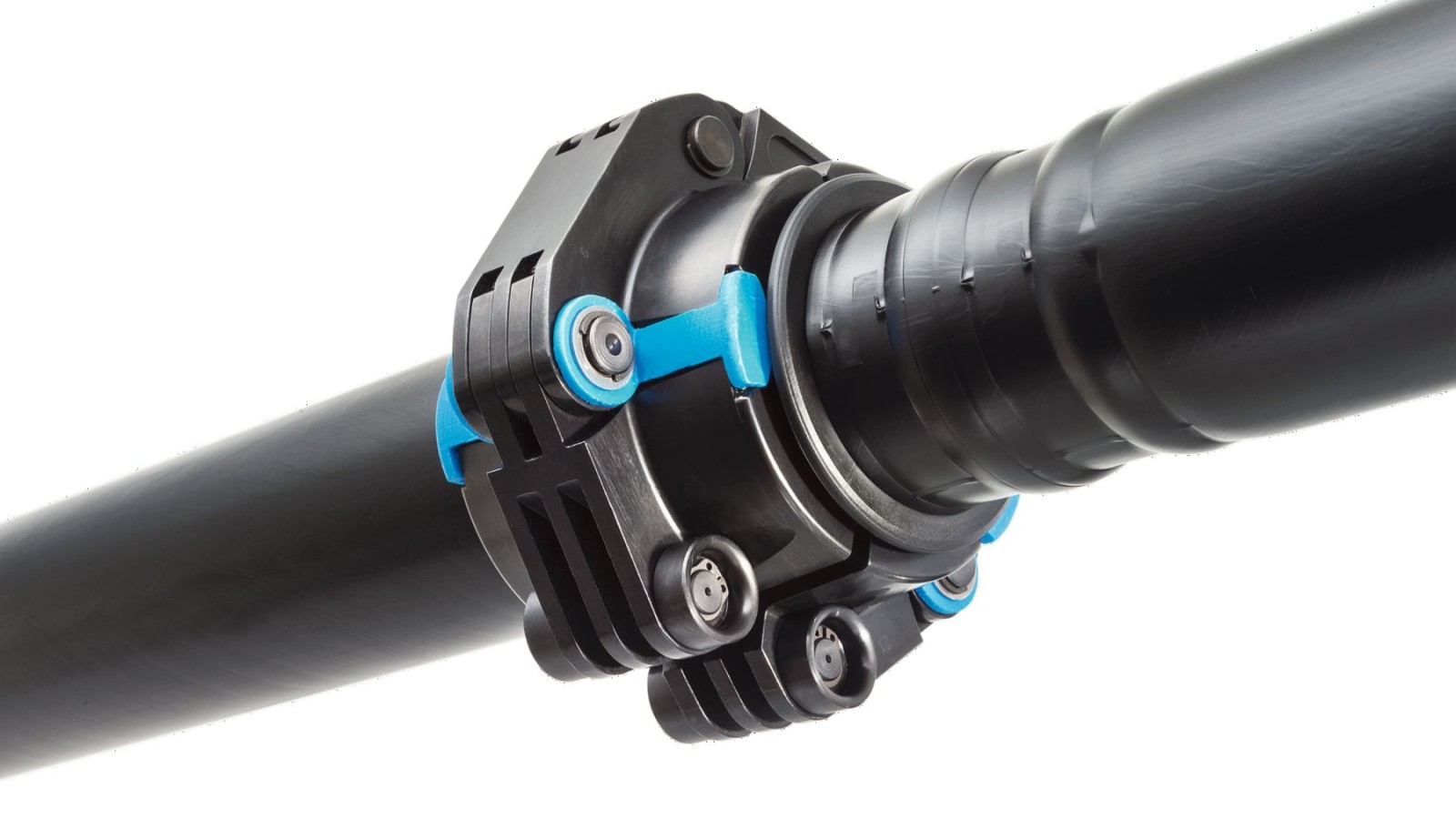

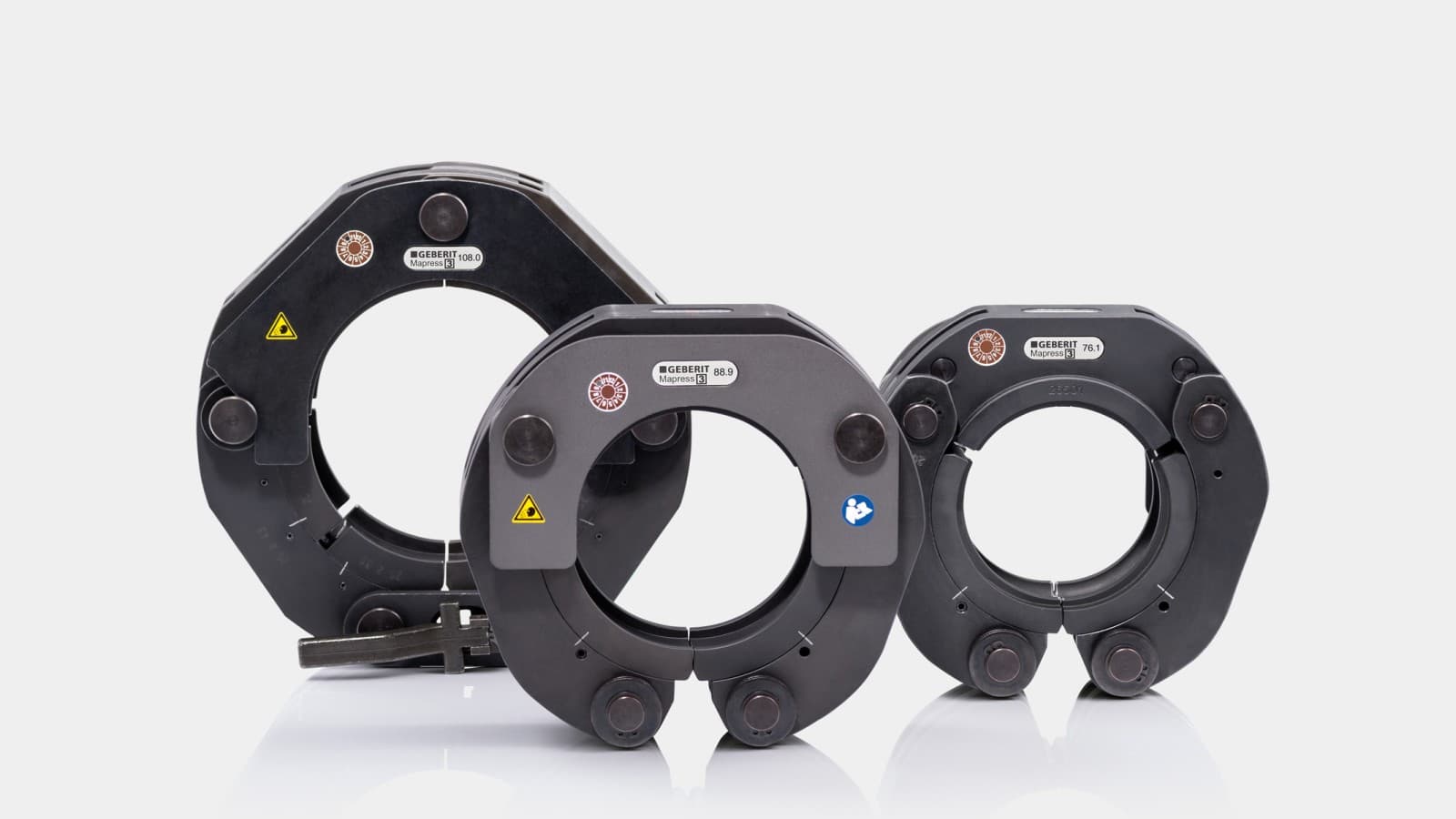

Chaînes de sertissage pour les grands diamètres: un maniement simple et fiable
Des chaînes de sertissage sont utilisées à la place des mâchoires pour les conduites Geberit Mepla à partir de d63 mm et Geberit Mapress à partir de d42 mm. Grâce à leur mécanisme de verrouillage intégré, les chaînes peuvent être fixées en toute sécurité sur le raccord à sertir, quelle que soit la position de la conduite. Elles offrent ainsi un maniement confortable et fiable, même dans les espaces restreints.
Afin de garantir un fonctionnement fiable dans la durée, les chaînes de sertissage et les adaptateurs Geberit doivent faire l’objet d’une maintenance et d’un entretien réguliers.
Contrôle
Geberit EST 5: pour un contrôle aisé et fiable de la profondeur d’emboîtement
Avec le marqueur de la profondeur d’emboîtement Geberit EST 5, vous contrôlez rapidement et avec précision la profondeur d’emboîtement des assemblages de conduites sertis de diamètre d12 à d108 mm, directement sur le chantier. La mesure est réalisée grâce à une technologie à ultrasons, sans aucune intervention mécanique.
L’écran intégré indique immédiatement après le sertissage si la profondeur d’emboîtement répond aux exigences garantissant un assemblage durablement étanche et fiable.
Vos avantages:
- Mesure par ultrasons rapide directement après le sertissage
- Affichage clair de la profondeur d’emboîtement sur l’écran
- Garantie de la qualité de la mise en œuvre conformément aux directives Geberit
Utilisable avec les systèmes de conduites suivants:
- Geberit Mapress acier inoxydable
- Geberit Mapress Therm
- Geberit Mapress acier carbone
Si vous souhaitez obtenir de plus amples informations ou utiliser ces appareils,veuillez nous contacter.
Bouchon pour essai de pression avant la mise en service
Maintenance

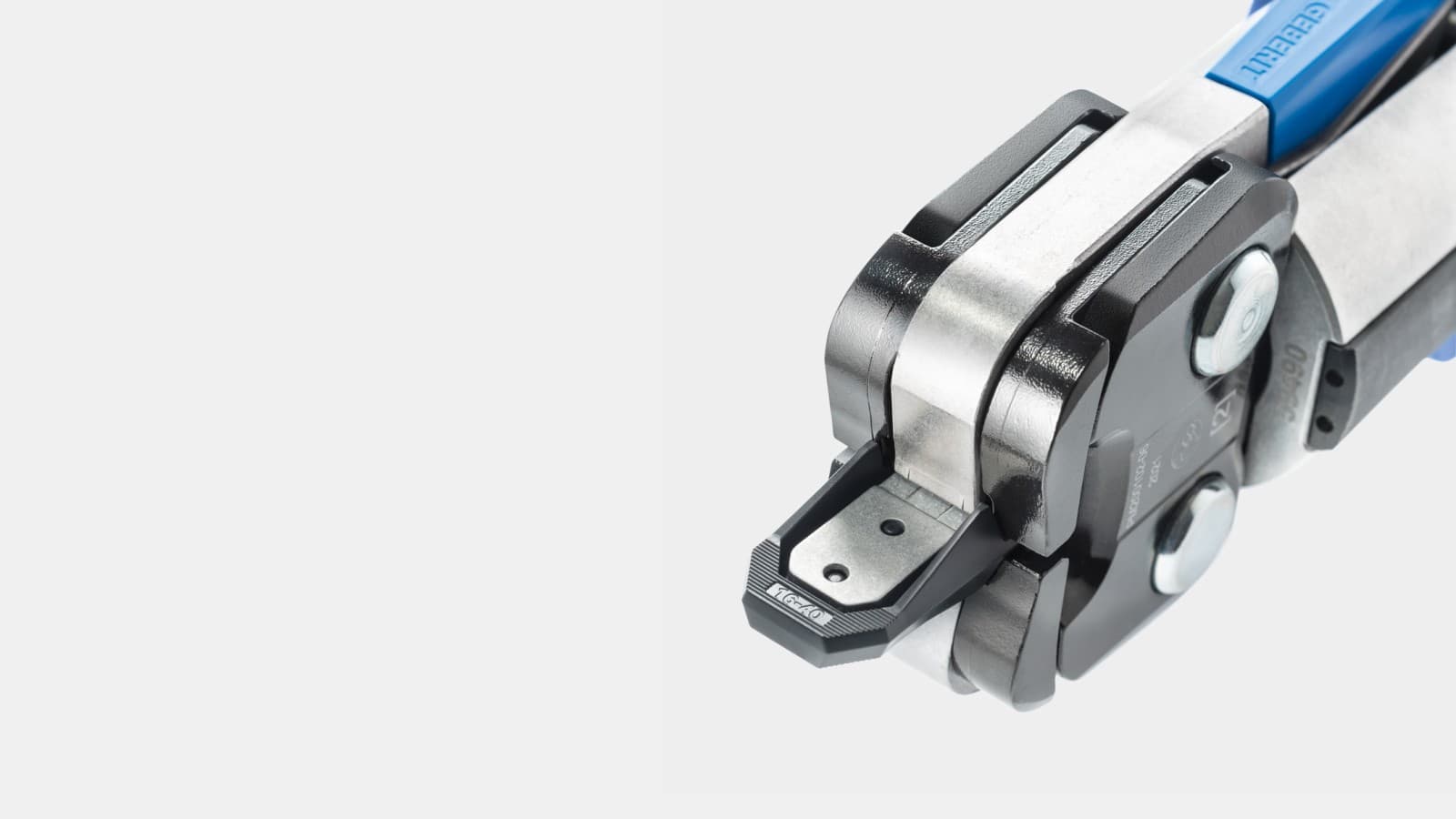

Geberit PowerTest
Le PowerTest Geberit, permet de contrôler rapidement et de manière fiable l’état de vos mâchoires Geberit. Le testeur est simplement serti; le résultat indique immédiatement si la mâchoire peut continuer à être utilisée en toute sécurité.
Selon le système, l’évaluation s’effectue de manière différente:
- Geberit Mapress et Geberit Mepla: un changement de couleur indique si la force de sertissage est correcte.
- Geberit FlowFit: une ligne continue sur le testeur confirme le bon fonctionnement de la mâchoire.
Le PowerTest Geberit renforce ainsi la sécurité sur le chantier et contribue à garantir l’étanchéité durable des assemblages, conformément aux directives de mise en œuvre.
- Mode d’emploi du PowerTest pour Geberit Mapress et Geberit Mepla
- Mode d’emploi du PowerTest pour Geberit FlowFit
Entretien et maintenance des outils de sertissage Geberit
Geberit met à votre disposition des points de service locaux pour assurer la maintenance annuelle rapide et professionnelle de vos outils de sertissage Geberit:
Vue d’ensemble des outils pour les différents systèmes de conduites Compatibilité des outils de sertissage: pour une sécurité et une fiabilité maximales
Les compatibilité [1], [2], [2XL] ou [4] indiquent quels outils de sertissage sont compatibles avec quelles mâchoires ou chaînes de sertissage afin de garantir un fonctionnement sûr et fiable. Le principe est le suivant: les embouts de sertissage sont uniquement compatibles avec les outils de sertissage de la même classe de compatibilité.
Cette identification claire au niveau de l’interface garantit une utilisation correcte et un sertissage fiable, conformément aux directives de mise en œuvre.
En outre, les diamètres des conduites pouvant être mis en œuvre avec chaque classe de compatibilité sont clairement définis. Tous les composants sont ainsi parfaitement adaptés les uns aux autres, ce qui garantit l’étanchéité durable de l’assemblage.
Vue d’ensemble des outils pour Geberit FlowFit

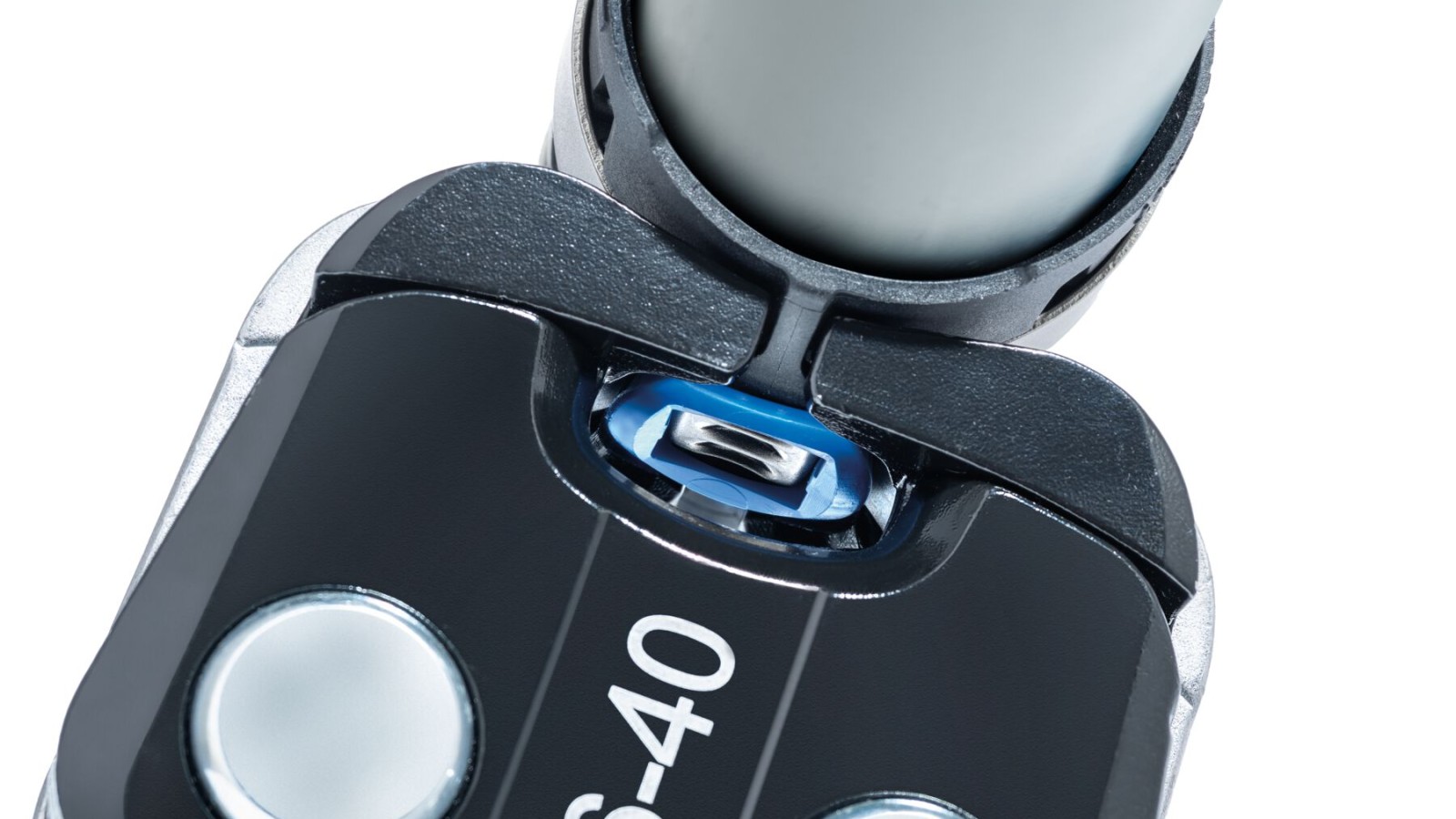

Outils de sertissage pour Geberit FlowFit
Le système d’alimentation Geberit FlowFit garantit une installation en toute simplicité, sans changer constamment d’outils.

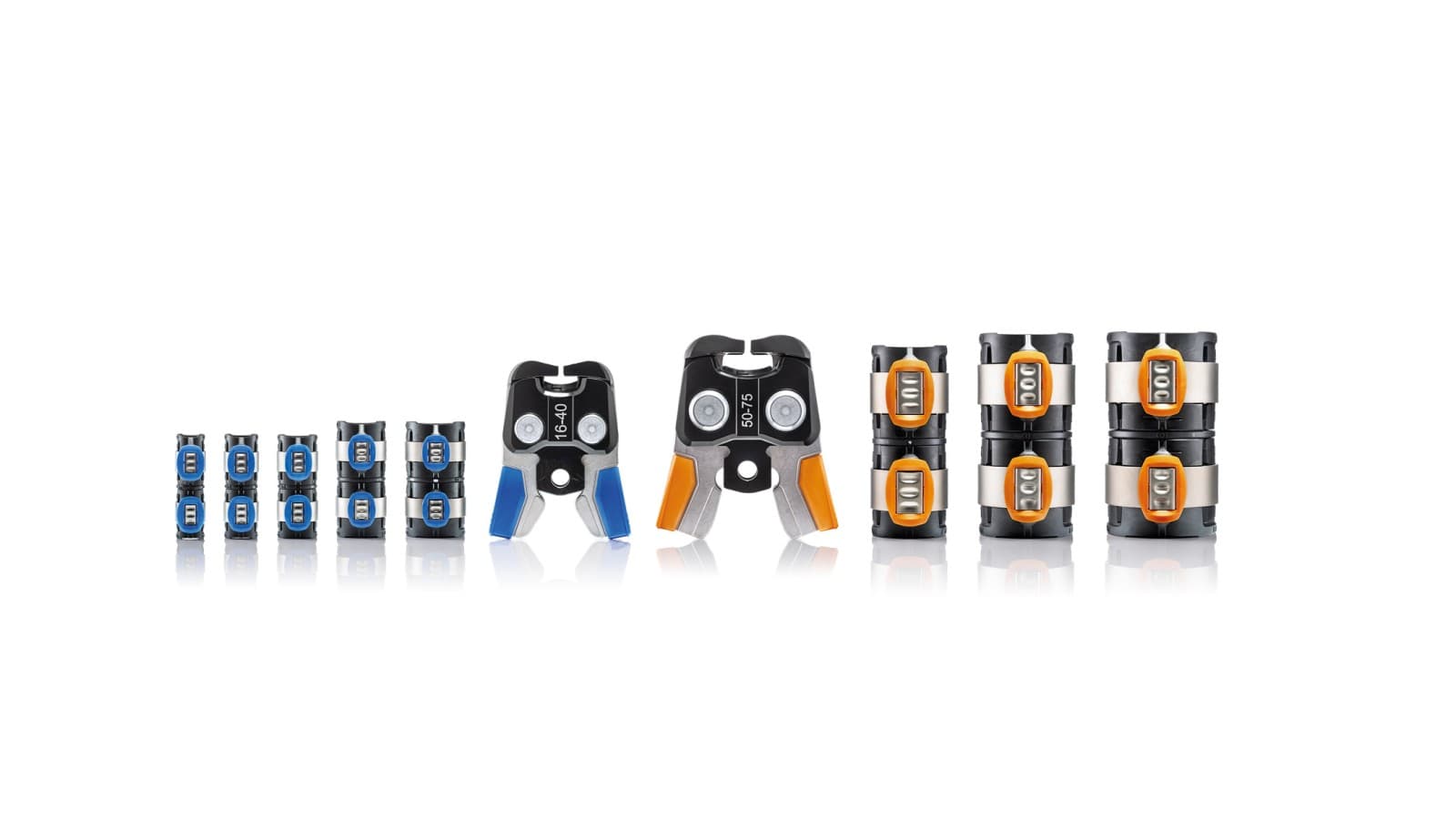

Deux mâchoires seulement permettent d’installer tous les diamètres.
Vue d’ensemble des compatibilités
| d16 | d20 | d25 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Pince à sertir manuelle Geberit FlowFit | |||||||||
| Compatibilité [1] Geberit ACO 103plus | Mâchoire Geberit FlowFit [1] avec poignées bleues | ||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mâchoire Geberit FlowFit [2] avec poignées bleues | ||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mâchoire Geberit FlowFit [2] avec poignées orange vif |
Vue d’ensemble des outils pour Geberit Mepla

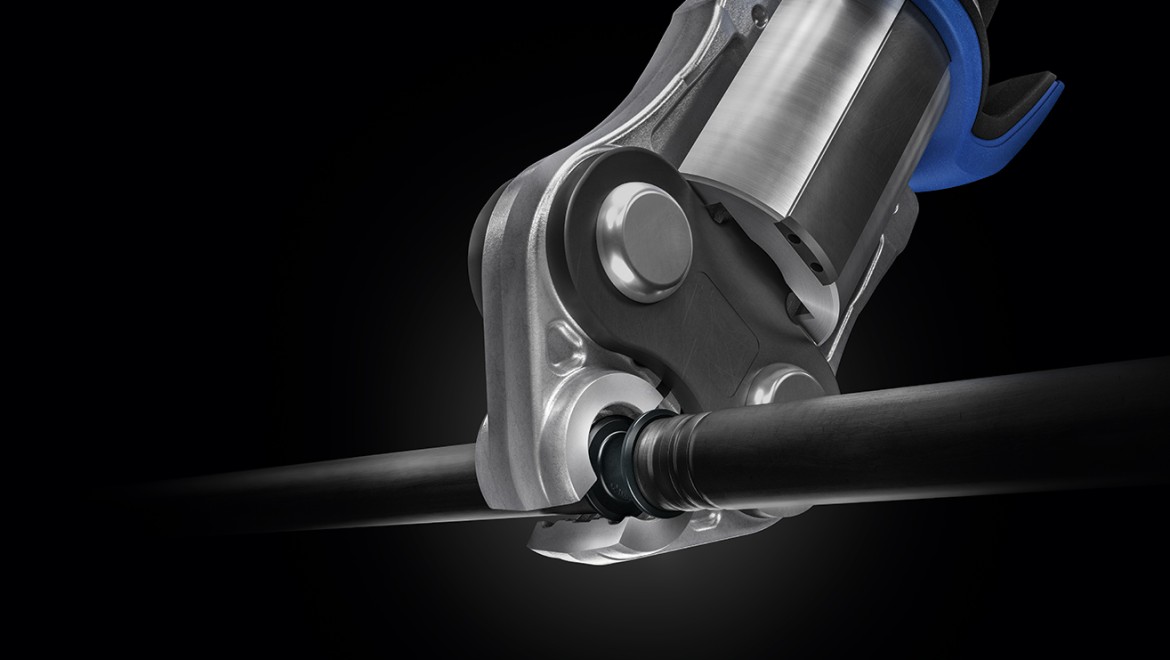

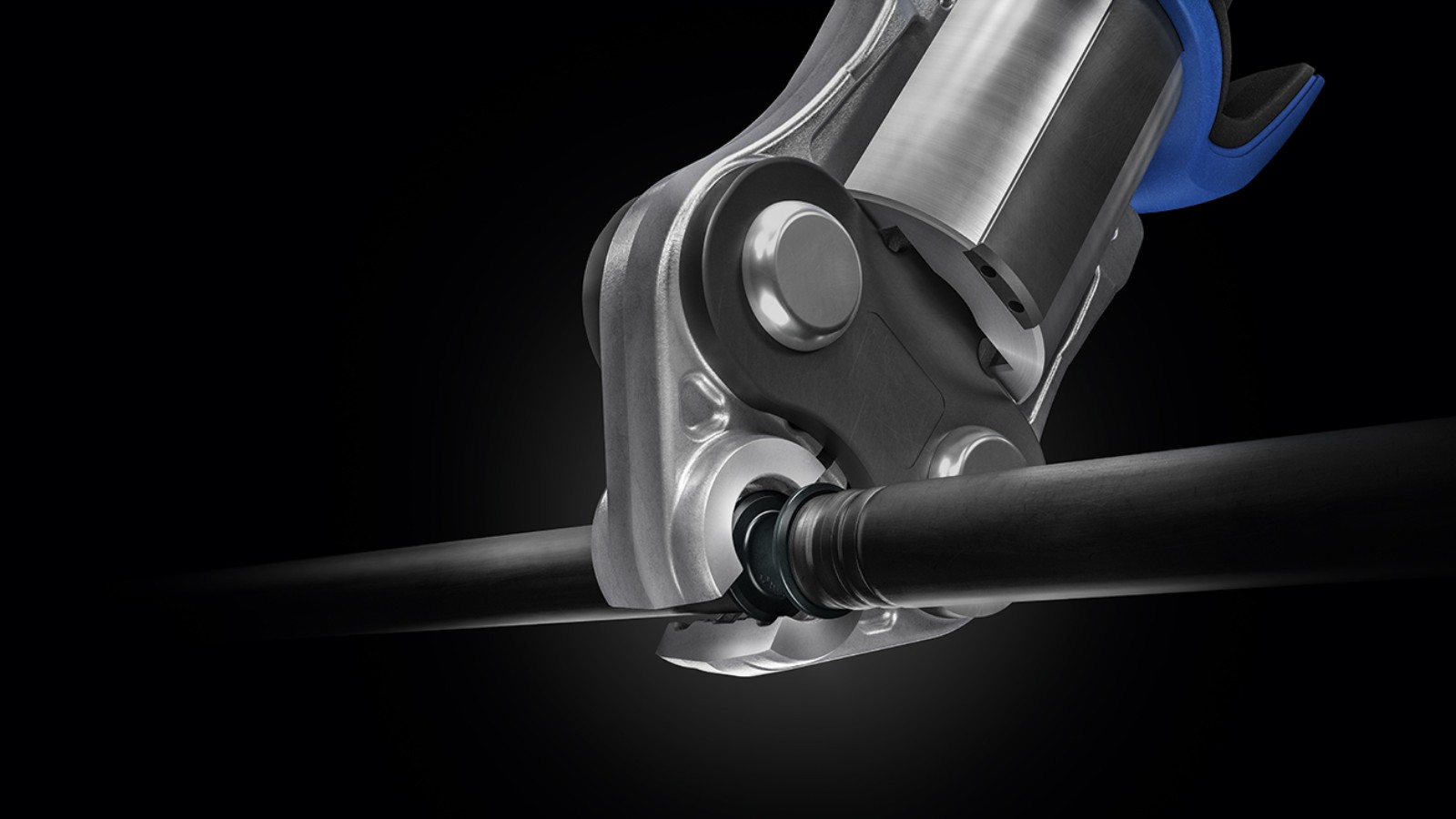

Outils de sertissage pour Geberit Mepla
Lorsqu’il est associé aux outils de sertissage appropriés, le système éprouvé Geberit Mepla permet une installation fiable et efficace.
Vue d’ensemble des compatibilités
| d16 | d20 | d26 | d32 | d40 | d50 | d63 | d75 | ||
|---|---|---|---|---|---|---|---|---|---|
| Pince à sertir manuelle Geberit Mepla | |||||||||
| Compatibilité [1] Geberit ACO 103plus | Mâchoire Geberit Mepla [1] | ||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mâchoire Geberit Mepla [2] | ||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Chaîne de sertissage Geberit Mepla [2] Adaptateur Geberit ZB 203 ou ZB 203A [2] |
Vue d’ensemble des outils pour Geberit Mapress
Outils de sertissage pour Geberit Mapress
Geberit Mapress est synonyme de sertissage fiable des tuyaux métalliques, grâce à des outils de sertissage parfaitement adaptés.
Vue d’ensemble des compatibilités
| d12 | d15 | d18 | d22 | d28 | d35 | d42 | d54 | d76,1 | d88,9 | d108 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Compatibilité [1] Geberit ACO 103plus | Mâchoire Geberit Mapress [1] | |||||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Mâchoire Geberit Mapress [2] | |||||||||||
| Compatibilité [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus | Chaîne de sertissage Geberit Mapress [2] [3] avec adaptateur Geberit ZB 203 ou ZB 203A [2] | |||||||||||
| Compatibilité [2XL] Geberit ACO 203XLplus | Chaîne de pressage Geberit Mapress [2XL] [3] Adaptateur Geberit Mapress ZB 221 / ZB 222 [2XL] Remarque: le diamètre 108 mm est serti en deux étapes. Le deuxième sertissage est réalisé à l’aide de l’adaptateur Geberit Mapress ZB 222 [XL]. | |||||||||||
| Compatibilité [4] Geberit Compact CP700G | Cylindre hydraulique Geberit [4] avec chaînes de sertissage XP [4] | |||||||||||
| Compatibilité [2] Geberit Compact CP700G | Cylindre hydraulique Geberit [2] avec mâchoires Geberit [2] |
Données relatives aux produits, dimensions et plus encore Articles, informations techniques et plus encore
Vous avez des questions? Nous sommes à votre disposition pour vous aider.
Nos spécialistes conseillent les planificateurs, les installateurs sanitaires et autres professionnels dans le cadre de leurs projets. Ils se feront un plaisir de vous renseigner sur la manière dont nos produits peuvent vous aider à relever au mieux les défis auxquels vous êtes actuellement confrontés.
Questions fréquentes sur les outils pour les systèmes d’alimentation
Qu’est-ce qu’une mâchoire «sans entretien»?
Lorsqu’une mâchoire est «sans entretien», cela signifie qu’elle ne requiert pas l’intervention d’un centre d’outillage si elle est utilisée de manière conforme à sa destination. Toutes les mâchoires doivent toutefois être entretenues régulièrement par l’utilisateur, et leur bon fonctionnement doit être contrôlé. Le contrôle du fonctionnement est réalisé à l’aide du Geberit PowerTest.
Puis-je également utiliser d’anciennes versions des outils de sertissage Geberit?
Oui. Les embouts de sertissage Geberit sont rétrocompatibles avec les anciennes versions des outils de sertissage de la même classe de compatibilité.
