Geberit Silent-db20 Système d’évacuation à haute isolation phonique
Que ce soit dans un complexe résidentiel, un hôtel ou une salle de réunion, les conduites d’évacuation bruyantes peuvent constituer une nuisance. Avec le système d’évacuation Geberit Silent-db20, ce problème n’a tout simplement pas lieu d’être.
Le système hautement insonorisant peut être utilisé en tant que collone de chute ou connexion d’étage et garantit une évacuation efficace et silencieuse dans tout type de bâtiment.
Il est également adapté à la préfabrication.
De bonnes raisons d’opter pour Geberit Silent-db20
Système de conduite hautement insonorisant
Le poids élevé du système permet de réduire les vibrations et d’atténuer considérablement le bruit.
Assemblages indémontables
Geberit Silent-db20 peut être assemblé par soudure au miroir ou avec des manchons électrosoudables.
Système adapté à la préfabrication
Grâce à la préfabrication, le montage du système est économique et sûr.
Capacité d’écoulement élevée et encombrement réduit
L’optimisation hydraulique du système garantit une meilleure efficacité, un encombrement réduit et une excellente capacité d’écoulement.
Principales applications et domaines d’utilisation
Bâtiments avec exigences élevées en matière de protection acoustique

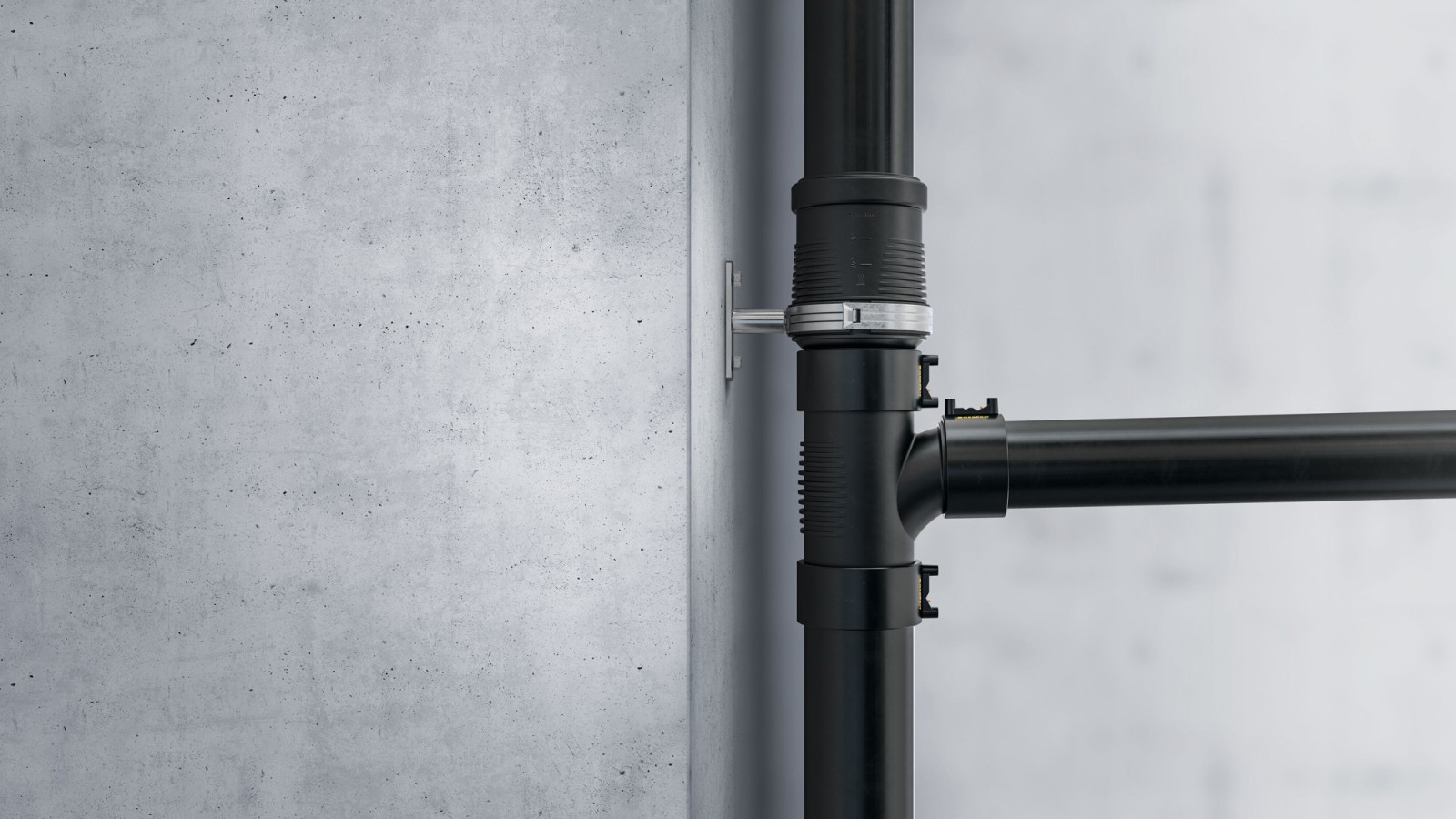

Geberit Silent-db20 est utilisé pour les colonnes de chute et les conduites de raccordement dans des bâtiments associés à des exigences élevées en matière de protection acoustique.
Projets de grande hauteur avec la technologie SuperTube
Geberit Silent-db20 SuperTube est un système d’évacuation gain de place parfaitement adapté aux projets présentant des exigences élevées en matière de protection acoustique.

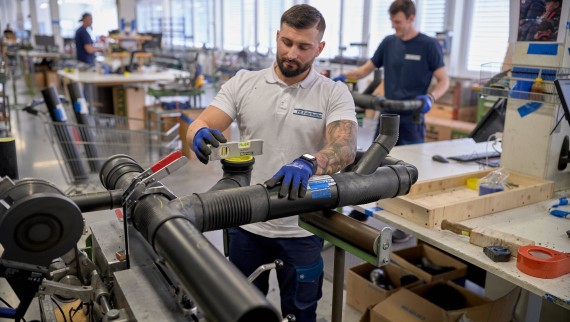

Préfabrication
Dans le cadre de projets de grande envergure, les systèmes peuvent être facilement préfabriqués en atelier avec Geberit Silent-db20, ce qui permet de gagner un temps précieux sur le chantier.

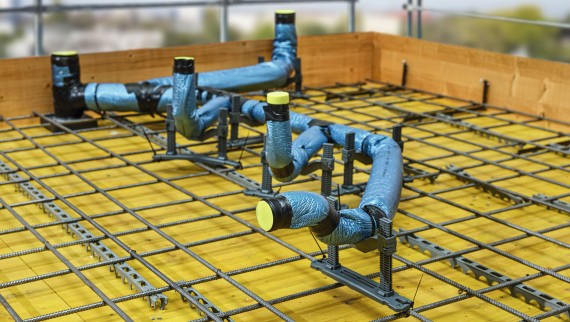

Pose dans le béton
Geberit Silent-db20 convient pour la pose dans des dalles en béton. Pour cette application, il est impératif d’utiliser des assemblages indémontables.
Projets avec des exigences en matière de protection incendie
Des essais de résistance au feu conformes à la norme EN 1366-3 ont été réalisés pour de nombreuses situations d’installation. En combinaison avec la manchette coupe-feu Geberit RS90 Plus EN, le système d’évacuation Silent-db20 est homologué pour une résistance au feu de 90 minutes (ETA/ETB).
Avantages de Geberit Silent-db20
Grâce au poids propre élevé des tuyaux et pièces Geberit Silent-db20, les vibrations du système sont réduites, ce qui permet d’atténuer sensiblement le bruit.

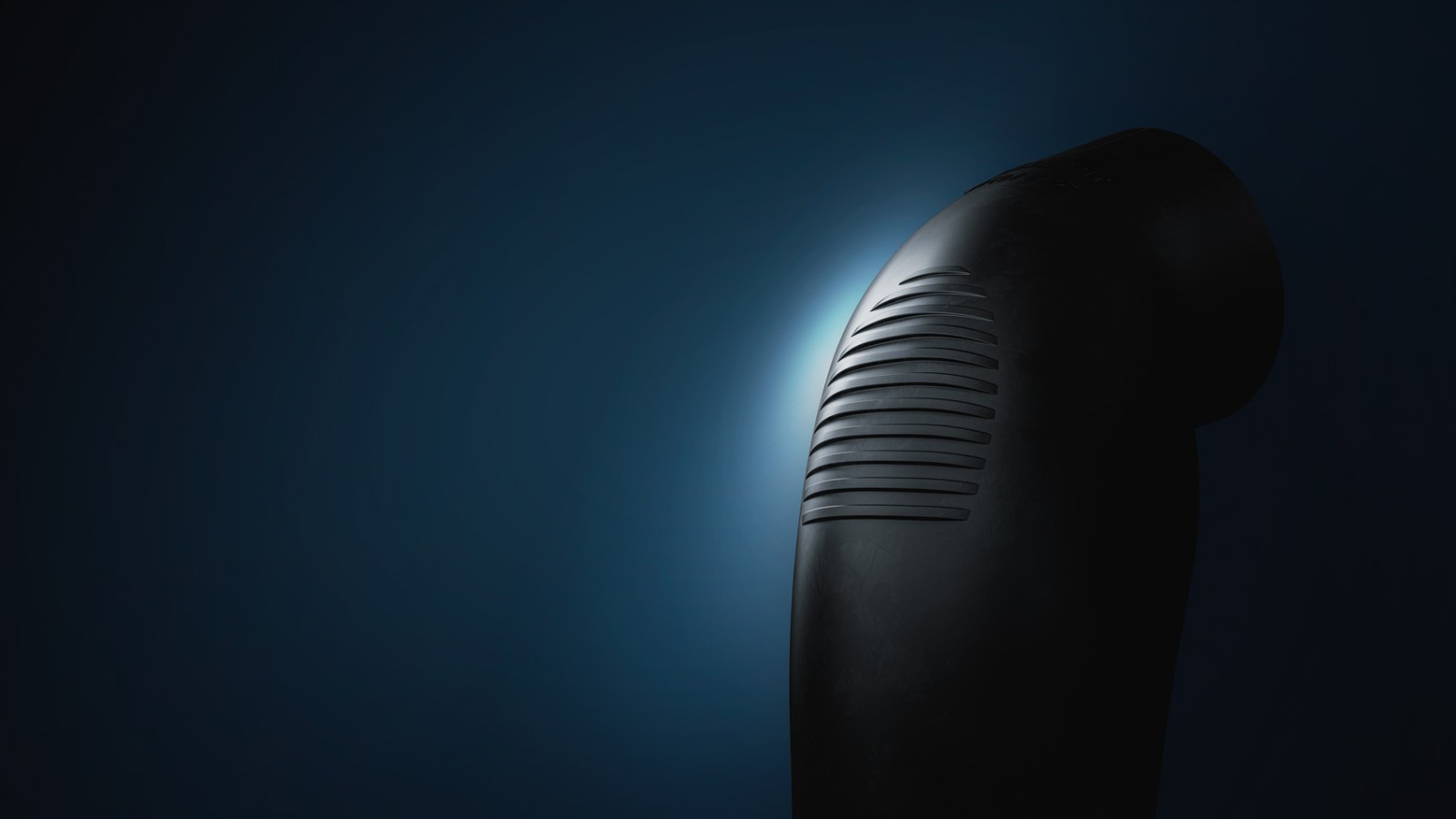

Des nervures antibruit spéciales amortissent les bruits générés dans les zones d’impact.
Geberit Silent-db20 constitue ainsi un excellent choix pour les colonnes de chute comme pour les conduites de raccordement pour l’évacuation des bâtiments soumis à des exigences élevées en matière de protection acoustique.
En coopération avec l’Institut Fraunhofer de physique du bâtiment (IBP), des certificats d’isolation phonique ont été établis pour de nombreuses situations de construction. Ils sont également disponibles pour Geberit Silent-db20.
Techniques d’assemblage pour Geberit Silent-db20
Les tuyaux et pièces Geberit Silent-db20 peuvent être assemblés de manière fiable et sûre, que ce soit par manchons électosoudables, par soudure au miroir ou à l’aide d’une bride de serrage pour collones de chute. Différents outils et accessoires Geberit sont disponibles pour simplifier la mise en œuvre.
Les manchons longs avec collerette double et les manchons de dilatation compensent la variation de longueur des conduites et des pièces Geberit Silent-db20 due à la température. Le système est alors capable de s’adapter à d’importantes fluctuations des températures de service. Les joints en EPDM jouent un rôle clé dans la longévité du système d’évacuation. Le système Geberit Silent-db20 est certifié Qplus, ce qui garantit son étanchéité même en cas de refoulement atteignant jusqu’à 30 mètres de colonne d’eau.
De plus, Geberit Silent-db20 convient également à la préfabrication. Le travail peut être réalisé de manière plus rationnelle et plus rapide, indépendamment de l’avancement du chantier. Le temps d’installation sur site est alors réduit.
Geberit Silent-db20 est le système idéal pour la pose des conduites de raccordement dans les dalles en béton et offre ainsi une plus grande liberté d’aménagement des salles de bains. Pour ce type d’installation, il convient d’utiliser des assemblages indémontables.
Vue d’ensemble du système Geberit Silent-db20
Dimensions
Dimensions de conduite disponibles
| Diamètre nominal (DN) | Dimension d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |

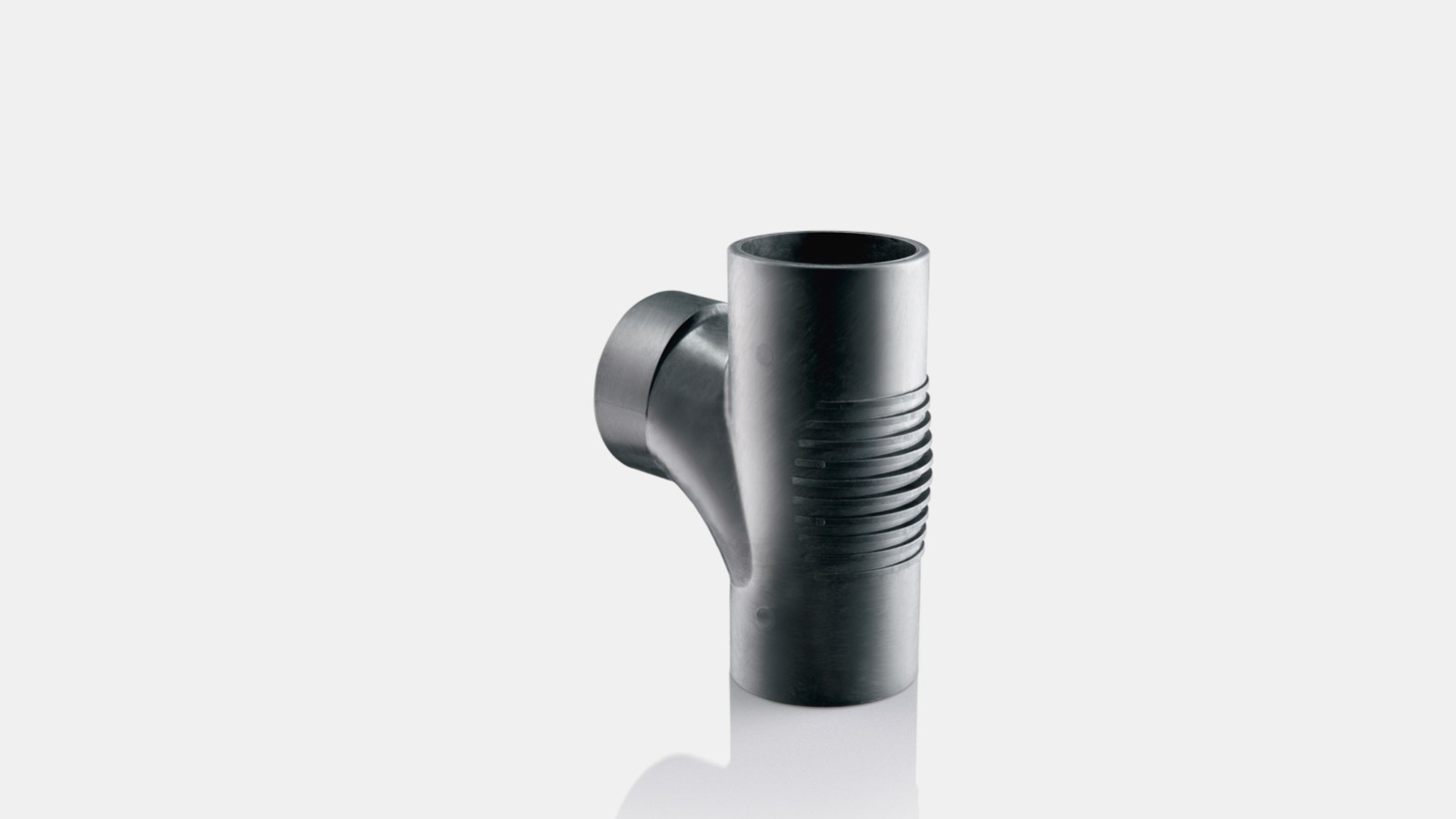

Pièces
Assortiment
- Grand choix de pièces

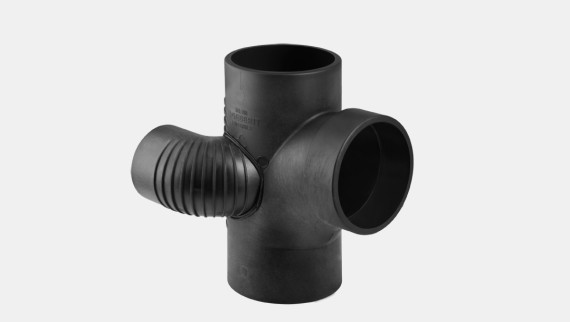

- Pièces à renforcement minéral pour une réduction du bruit dans les zones d’impact
- Vaste sélection de pièces spéciales

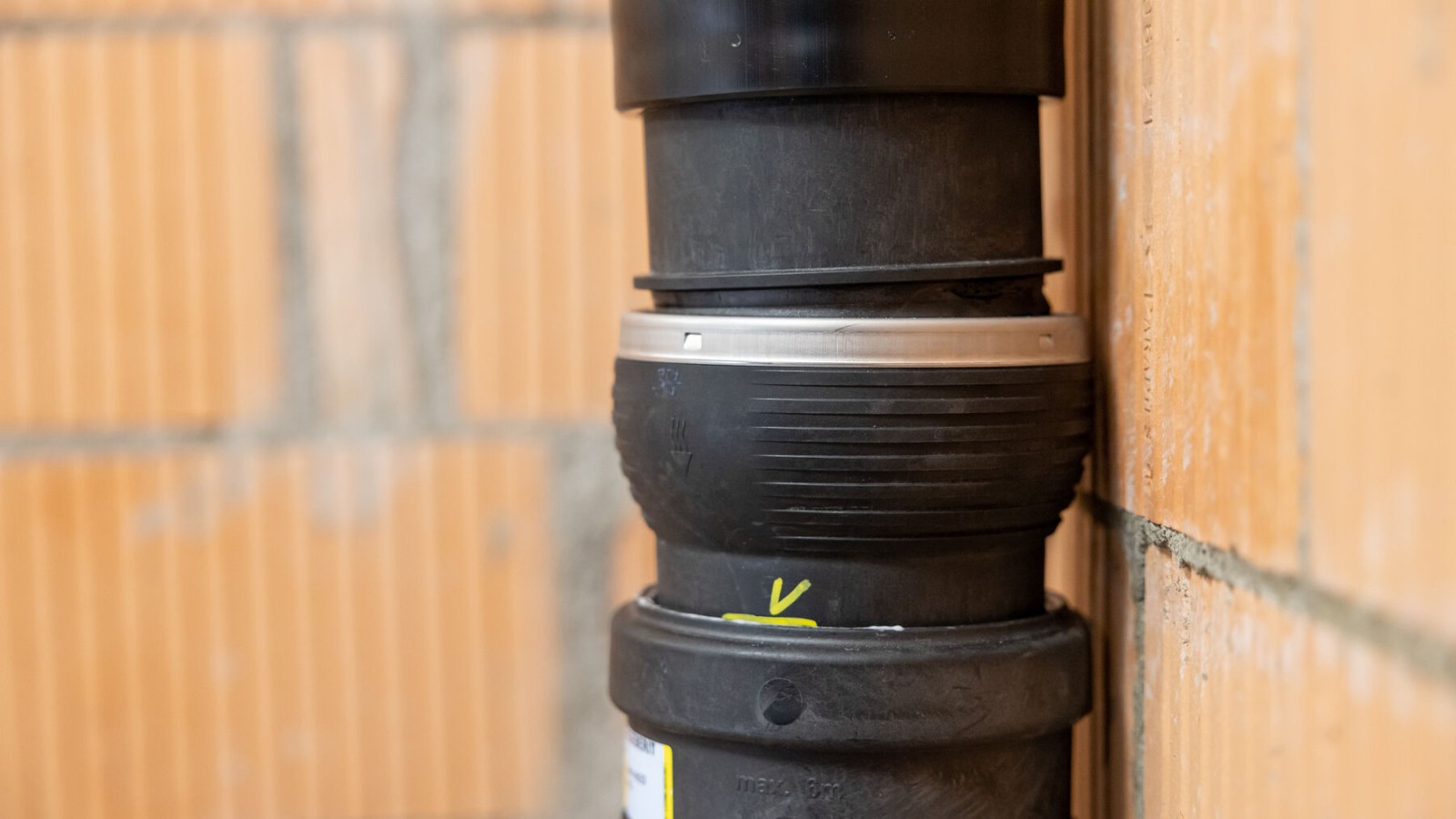

Exemple de pièce Geberit Silent-db20 Offset

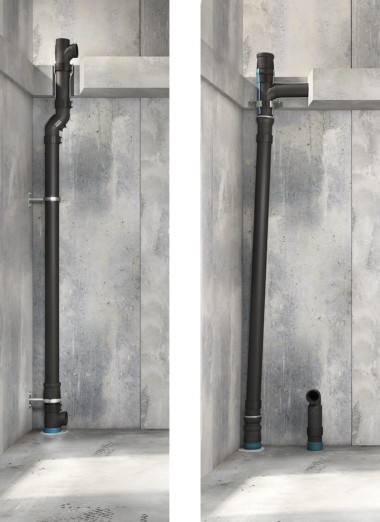

Avec la pièce Geberit Silent-db20 Offset, il est possible de raccorder des colonnes de chute avec un décalage axial allant jusqu’à 10 cm, et ce de manière efficace et sans tension. L’articulation à boule s’adapte facilement à n’importe quel décalage d’angle et peut être facilement alignée à la main. Il n’est dès lors plus nécessaire de réaliser une installation fastidieuse avec des coudes.
Cette réduction de la charge de travail permet de mettre en œuvre dans le même temps de montage jusqu’à trois colonnes de chute au lieu d’une seule. Grâce à la déviation plus douce, l’eau s’écoule silencieusement. La transmission des bruits solidiens est également réduite, car il n’est plus nécessaire d’utiliser un collier coulissant.
Accessoires
Produits disponibles

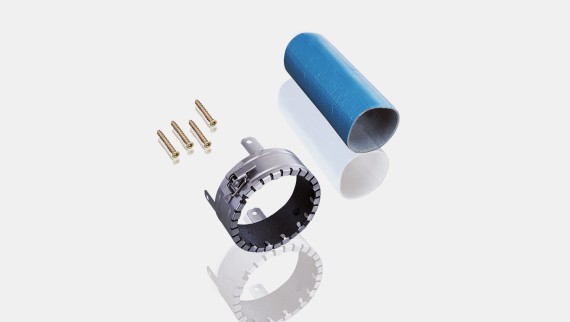

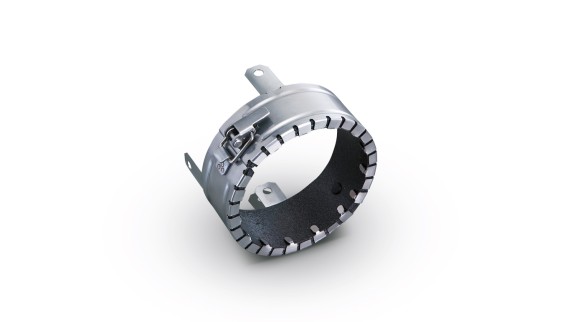

Protection incendie pour conduites Geberit Silent-db20
- Les manchettes coupe-feu de Geberit sont homologuées jusqu’à la classe de résistance au feu F 120
- Des essais de résistance au feu ont été réalisés conformément à la norme EN 1366-3 pour toute une série de situations de montage différentes
- Avec la manchette coupe-feu Geberit RS90 Plus EN, homologuée pour une durée de résistance au feu de 90 minutes (ETA/ETB)
Vérifier dès maintenant la configuration de chantier avec l’outil de protection incendie Geberit

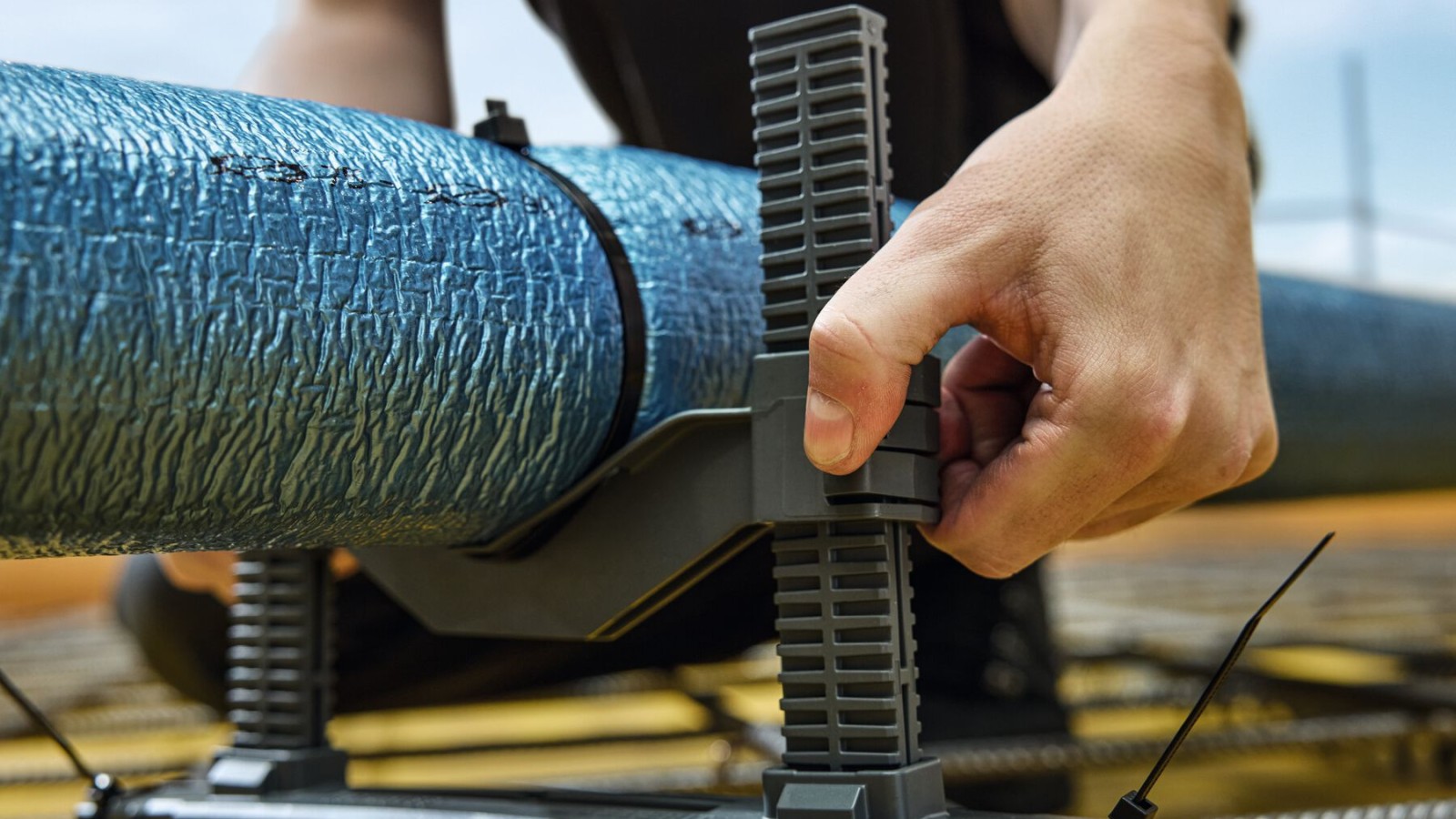

Collier à sceller en dalle Geberit
Avec le collier à sceller en dalle Geberit, quelques instants suffisent pour positionner et fixer les éléments qui doivent être encastrés dans la dalle en béton. Le collier permet également de régler facilement la pente. Les utilisateurs peuvent ainsi compter sur une solution fiable et efficace.
Caractéristiques techniques
Vue d’ensemble
| Geberit Silent-db20 | |
|---|---|
| Matériau | PE-S2 |
| Coefficient de dilatation en longueur | 0,17 mm/(m K) |
| Compensation de la dilatation en longueur | Nécessite un manchon long avec collerette double ou un manchon de dilatation |
| Température de montage | -20 à 40 °C |
| Température d’application sous charge permanente | -20 à 60 °C |
| Résistance aux produits chimiques | Résistance à 95% des produits chimiques, acides et solutions alcalines courants |
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits (DEP) assurent une transparence totale et permettent de comparer les produits selon leurs impacts environnementaux.
Des DEP sont disponibles pour les conduites et les pièces Geberit Silent-db20 les plus courantes:
- Conduites Geberit Silent-db20 (en anglais)
- Pièces Geberit Silent-db20 (en anglais)
En savoir plus sur la construction durable et les DEP (en allemand)
Outils de planification utiles
Geberit BIM Plug-in
Le Geberit BIM Plug-in pour Autodesk® Revit® regroupe tous les outils de planification et de calcul Geberit ainsi que l’accès aux données BIM dans une seule application.
Geberit ProPlanner
Ce logiciel permet aux installateurs et aux entreprises sanitaires de planifier leurs projets d’installation sanitaire de manière autonome. Avec Geberit ProPlanner, la planification est simple, précise et rapide.
