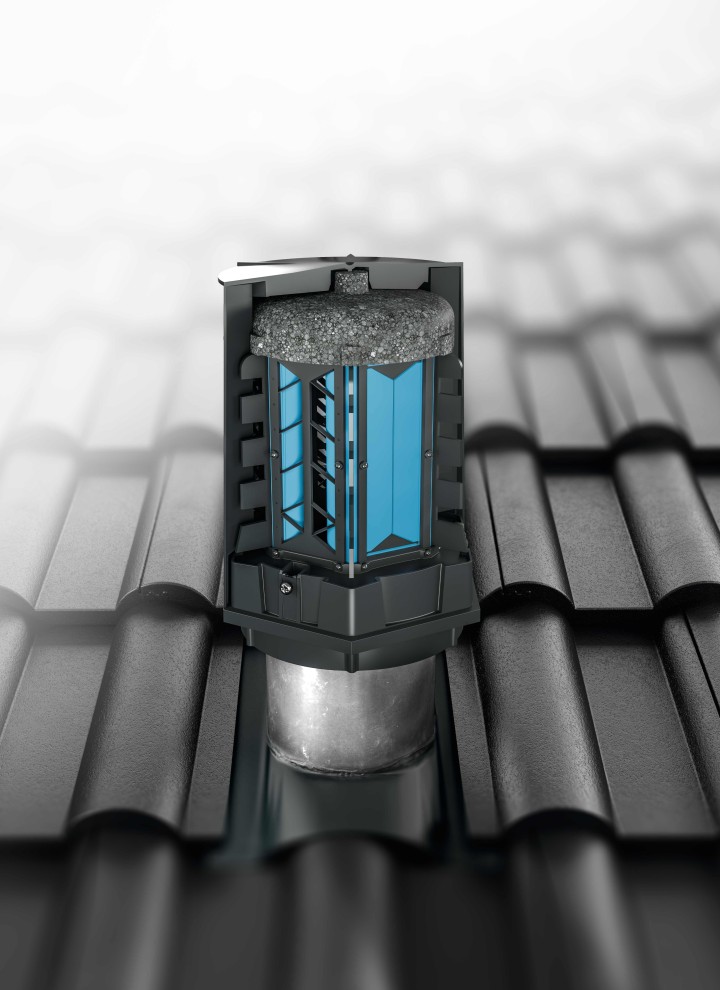

Clapet de retenue d'énergie ERV Conclure en beauté le bilan énergétique

Eaux usées sans extrémité ouverte

Aujourd’hui, construire des bâtiments peu gourmands en énergie va de soi. Cela concerne en principe l’ensemble du bâtiment, de la façade à la toiture, en passant par les fenêtres. C’est justement au niveau de la toiture qu’il reste un dernier point qui ne pouvait être fermé jusqu’à présent: la ventilation ouverte de la colonne de chute. Celle-ci empêche toute dépression lors du rinçage des WC et assure l’aspiration complète des siphons. Conséquence: des déperditions de chaleur constantes via le système d’évacuation. Le nouveau clapet de retenue d’énergie Geberit ERV innovant résout ce problème durablement, car il ne s’ouvre qu’en cas de besoin et assure une compensation de pression uniquement si nécessaire. Les pertes de chaleur inutiles sont évitées.

Contribution économique à la protection du climat

Les membranes magnétiques brevetées du clapet de retenue d’énergie Geberit ERV s’ouvre dans les deux directions

Des effets positifs profitables

Selon la structure du bâtiment, la situation et les conditions météorologiques, l’amortissement de l’installation du clapet de retenue d’énergie Geberit ERV est possible entre cinq et dix ans*. Les utilisateurs de terrasses sur le toit profitent en outre du clapet de retenue d’énergie Geberit ERV, car les mauvaises odeurs émanant des conduites de ventilations sont retenues.

  • Économie d’énergie sans perte de fonctionnalité – possibilité d’économiser jusqu’à 50 litres de mazout par année*
  • Emboîtable sur le diamètre d110 et compatible avec tous les types d'installation courants
  • Aucun entretien requis, protection contre les insectes et résistance au gel

* Informations basées sur des modèles de calcul avec les températures de l'air à Lucerne (Suisse) pour un bâtiment de plusieurs étages et des colonnes de chute non isolées.

Pertes de chaleur par le toit

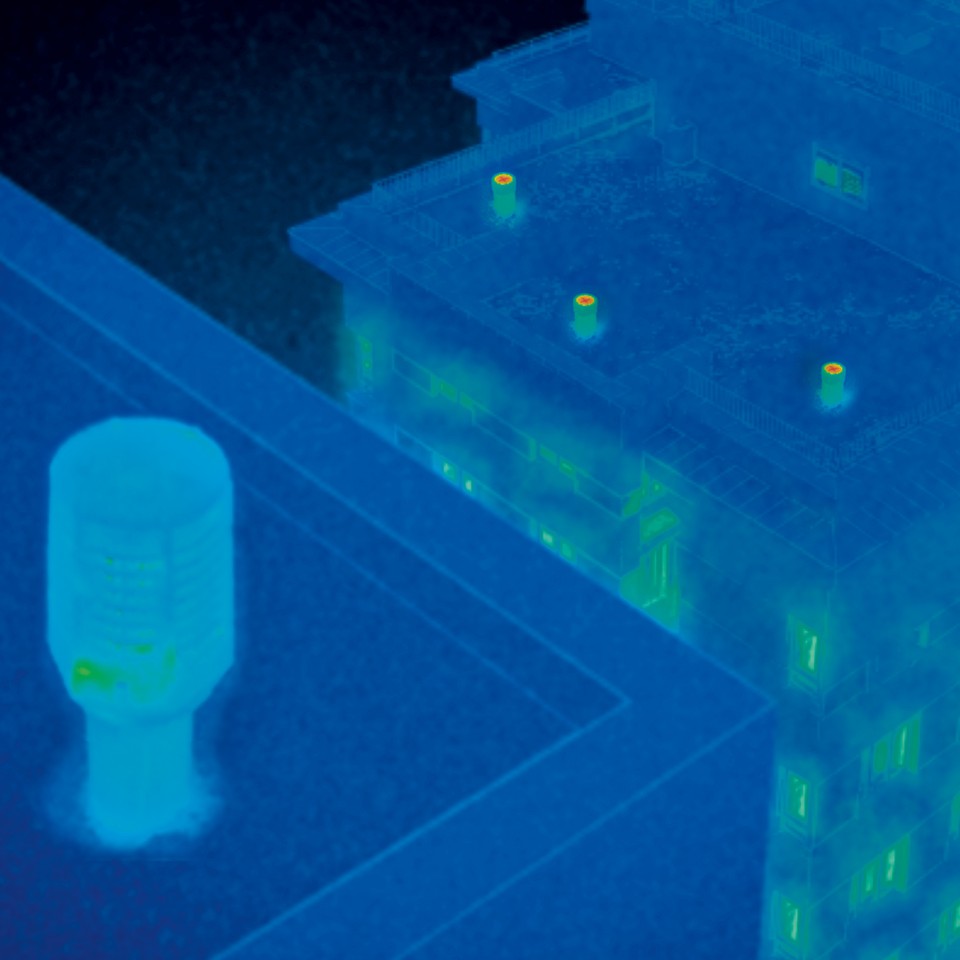

Image thermique des conduites de ventilation avec la vanne de retenue d'énergie Geberit ERV et ouverte en haut.
Veuillez sélectionner le point info dans l'image…

Une vue à travers la caméra thermique montre de nettes différences de température à la surface, qui sont particulièrement perceptibles par temps froid en extérieur.

Montage facile sans intervention ultérieure

Le clapet de retenue d’énergie s’installe facilement et rapidement sur toute conduite de ventilation pour eaux usées fabriquée en matériau standard de diamètre d110. Une fois installé, le clapet de retenue d’énergie Geberit ERV résiste aux conditions environnementales et météorologiques et ne nécessite aucun entretien.

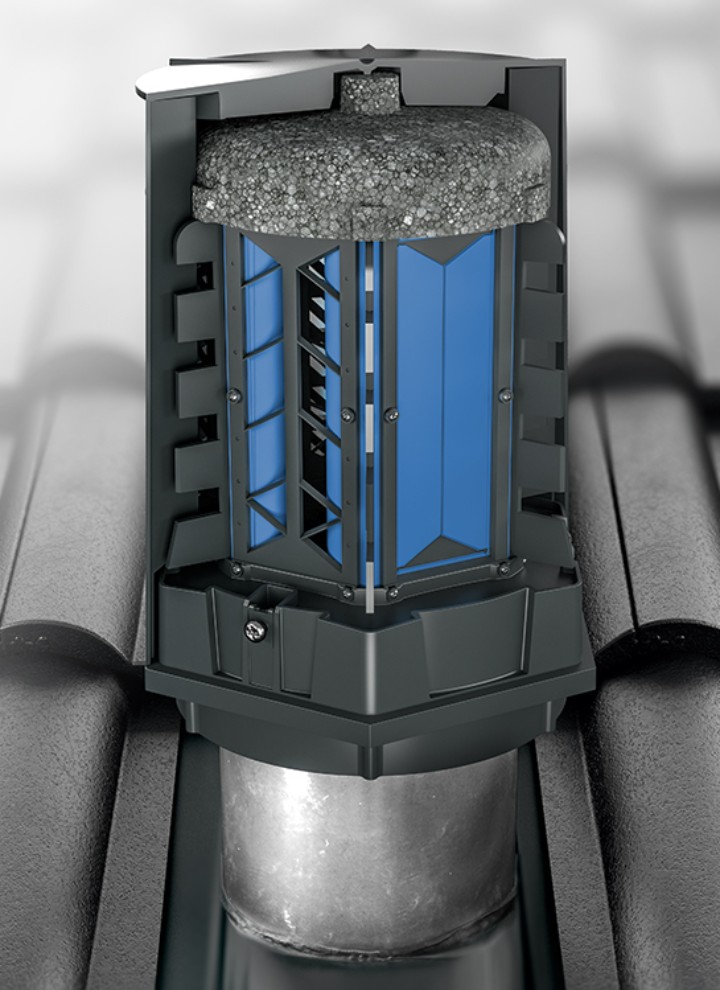

Clapet de retenue d'énergie Geberit ERV

Clapet de retenue d'énergie Geberit ERV
  • Économie d’énergie sans perte de fonctionnalité – possibilité d’économiser jusqu’à 50 litres de mazout par année
  • Emboîtable sur le diamètre d110 et compatible avec tous les types d'installation courants
  • Aucun entretien requis, protection contre les insectes et résistance au gel
  • Possibilité d’amortissement sur 5 à 10 ans
  • Anti-odeur

* Calculé pour un bâtiment à plusieurs étages datant des années 60 avec une colonne de chute non isolée

Office fédéral de l'énergie OFEN
OEKAG WasserTechnik AG (en allemand)
Swiss Climate Foundation (en anglais)

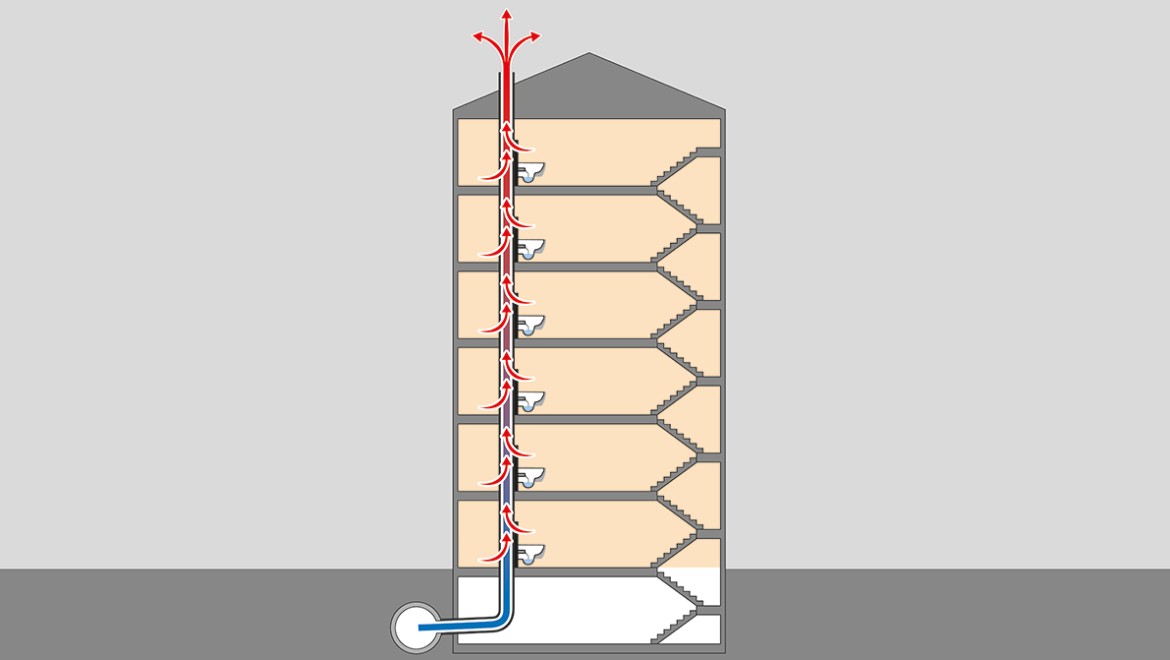

Perte de chaleur évidente sans clapet de retenue d’énergie Geberit ERV

Flux thermique par les passages de toiture

Sur demande de l’Office fédéral de l’énergie OFEN, la Haute École de Lucerne (Technique & architecture) a mené une étude relative aux déperditions calorifiques des ouvertures de fonction de l’enveloppe des bâtiments. Les conclusions de cette étude indiquent une déperdition de chaleur par les passages de toiture.

Aérer en fonction des besoins avec le système de clapet de retenue d’énergie à membrane Geberit ERV

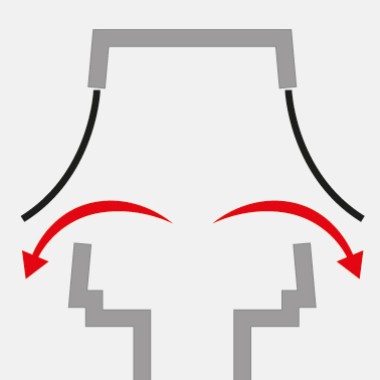

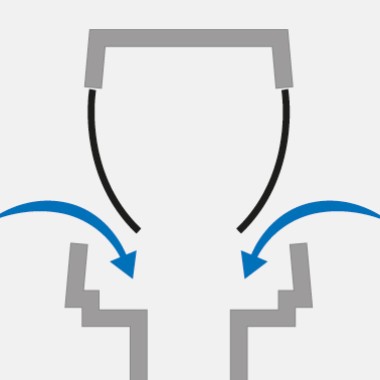

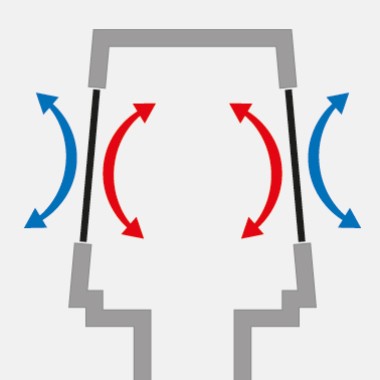

Le clapet de retenue d'énergie Geberit ERV fonctionne ainsi

Toutes les informations techniques sur le clapet de retenue d'énergie Geberit ERV sont disponibles dans le catalogue de produits

Concédants de licence / Promoteurs de projet

OEKAG WasserTechnik AG / Fondation suisse pour le climat / Office fédéral de l'énergie OFEN
