Geberit Mapress acier inoxydable Performance brillante pour satisfaire aux exigences élevées
Pour les plus hautes exigences de qualité et de sécurité
Geberit Mapress acier inoxydable est un système d'alimentation très performant qui s'utilisent pour des fluides divers. Pour la fabrication, Geberit impose les exigences les plus strictes. La haute teneur en molybdène par exemple garantit ainsi une résistance à la corrosion particulièrement élevée. Le résultat parle de lui-même, des millions de fois.
Utilisations Geberit Mapress acier inoxydable
- Eau potable
- Eau traitée
- Eau de pluie
- Eau de refroidissement
- Eau d'extinction d'incendie et installations sprinkler
- Huiles minérales et carburants
- Gaz naturels
- Biogaz et gaz liquéfiés
- Gaz inertes
- Installations photovoltaïques
- Installations à air comprimé
De nombreuses bonnes raisons en faveur de Geberit Mapress acier inoxydable
Sélectionnez le point d'information sur l'illustration
Assortiment
DImensions
| Diamètre nominal DN | Dimension da (mm) | Tuyau Geberit Mapress acier inoxydable 1.4401 | Tuyau Geberit Mapress acier inoxydable 1.4521 |
|---|---|---|---|
| 10 | 12 | X | X |
| 12 | 15 | X | X |
| 15 | 18 | X | X |
| 20 | 22 | X | X |
| 25 | 28 | X | X |
| 32 | 35 | X | X |
| 40 | 42 | X | X |
| 50 | 54 | X | X |
| 65 | 76,1 | X | |
| 80 | 88,9 | X | |
| 100 | 108 | X |
Tuyaux

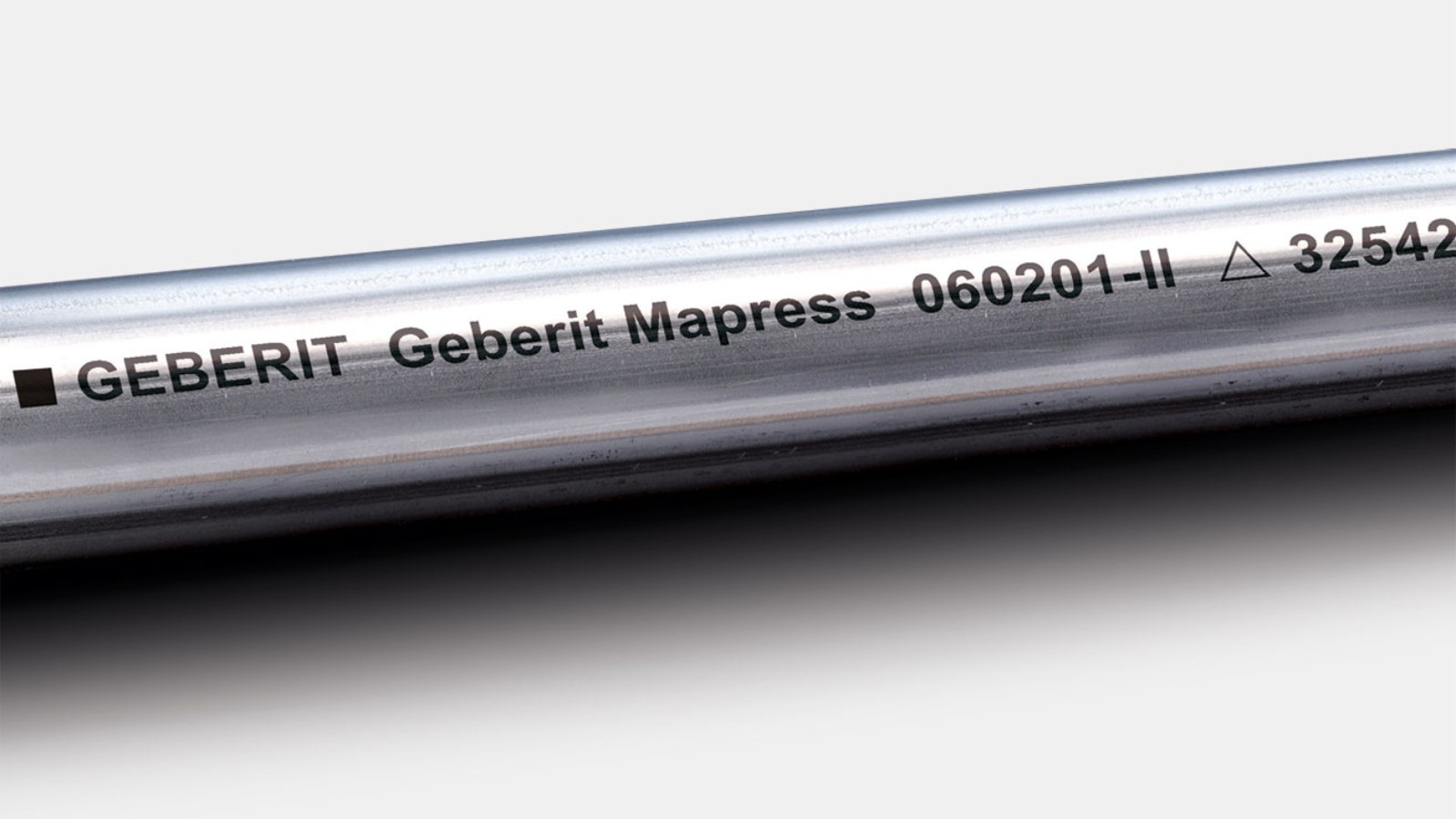

Tuyau Geberit Mapress acier inoxydable 1.4401
- Une teneur élevée en molybdène assure la stabilité et une protection supérieure contre la corrosion
- Un usinage soigné garantit aussi bien une malléabilité optimale que l'étanchéité à long terme nécessaire
- Les surfaces lisses assurent le parfait ajustement du joint industriel et les caractéristiques hygiéniques optimales
- Un traitement thermique et mécanique spécial crée un structure homogène et de haute qualité des matériaux
- Les bouchons de protection bleu protègent le tube contre la poussière et la saleté
- Dimensions disponibles de 12 mm à 108 mm

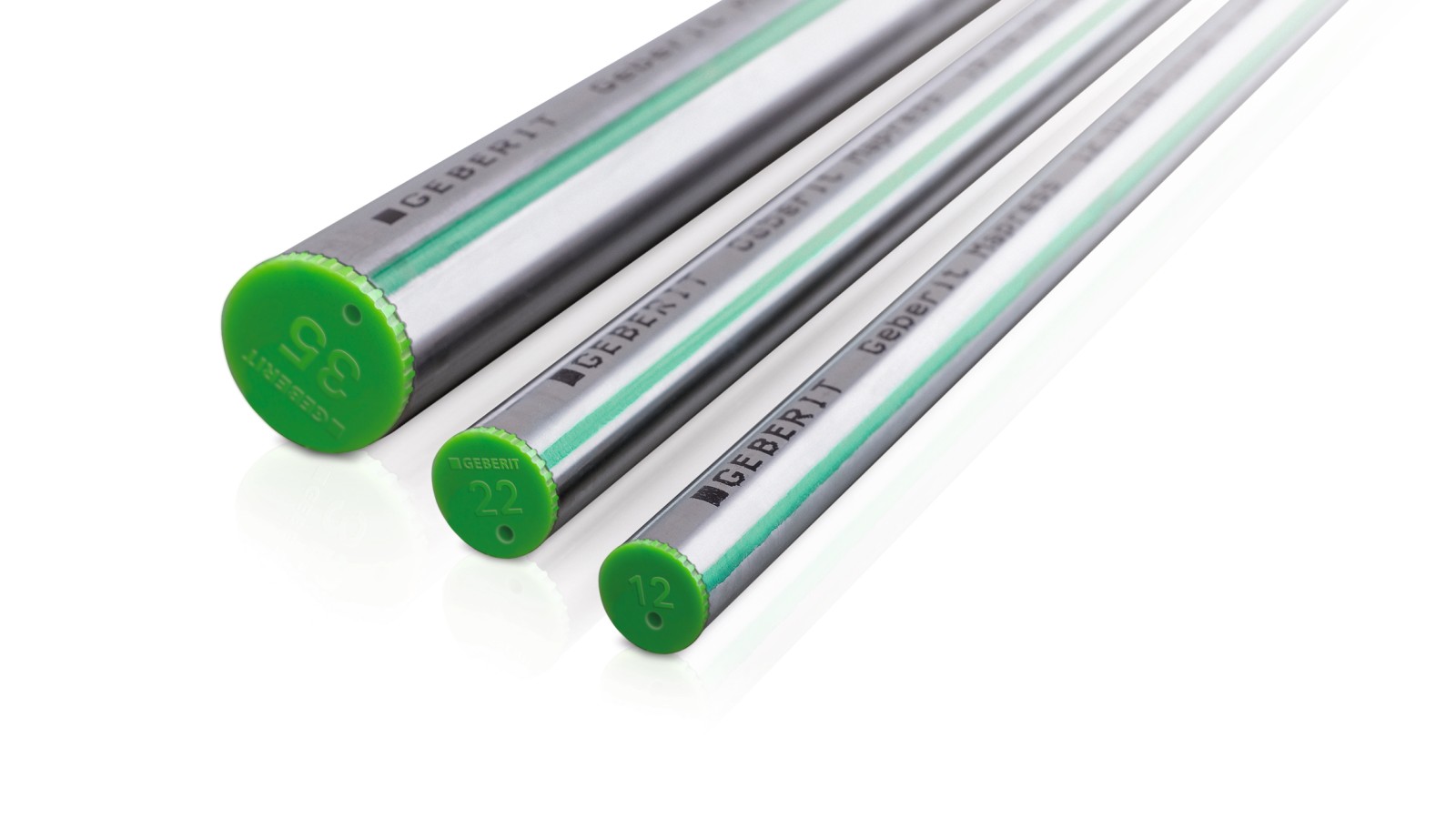

Tuyau Geberit Mapress acier inoxydable 1.4521
- Le matériau 1.4521 en tant qu'alternative économique pour l'installation d'eau potable hygiénique
- La ligne verte le long du tube sert de marquage
- Les bouchons de protection vert protègent le tuyaucontre la poussière et la saleté
- Dimensions disponibles de 12 mm à 54 mm
Raccords

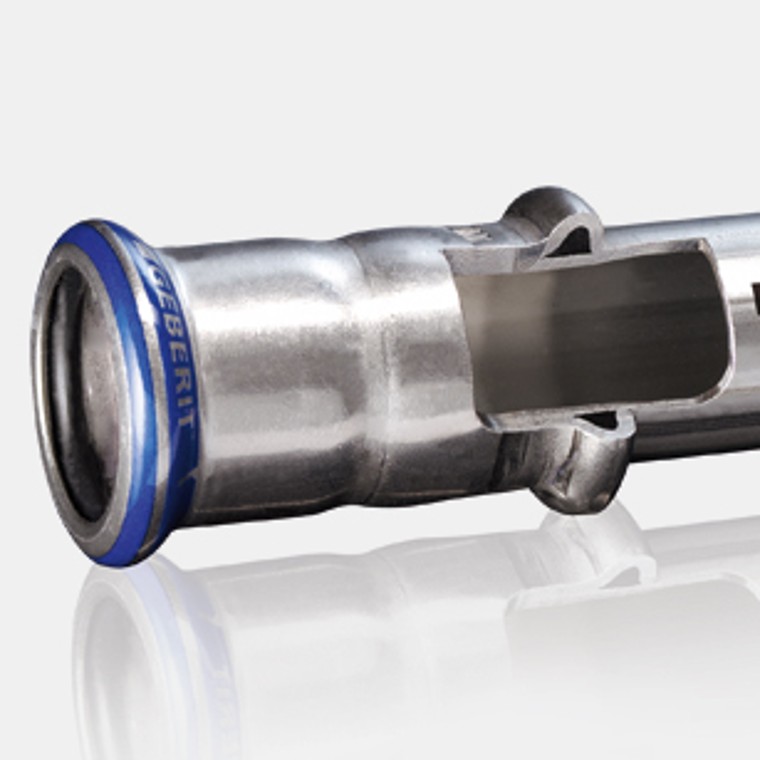

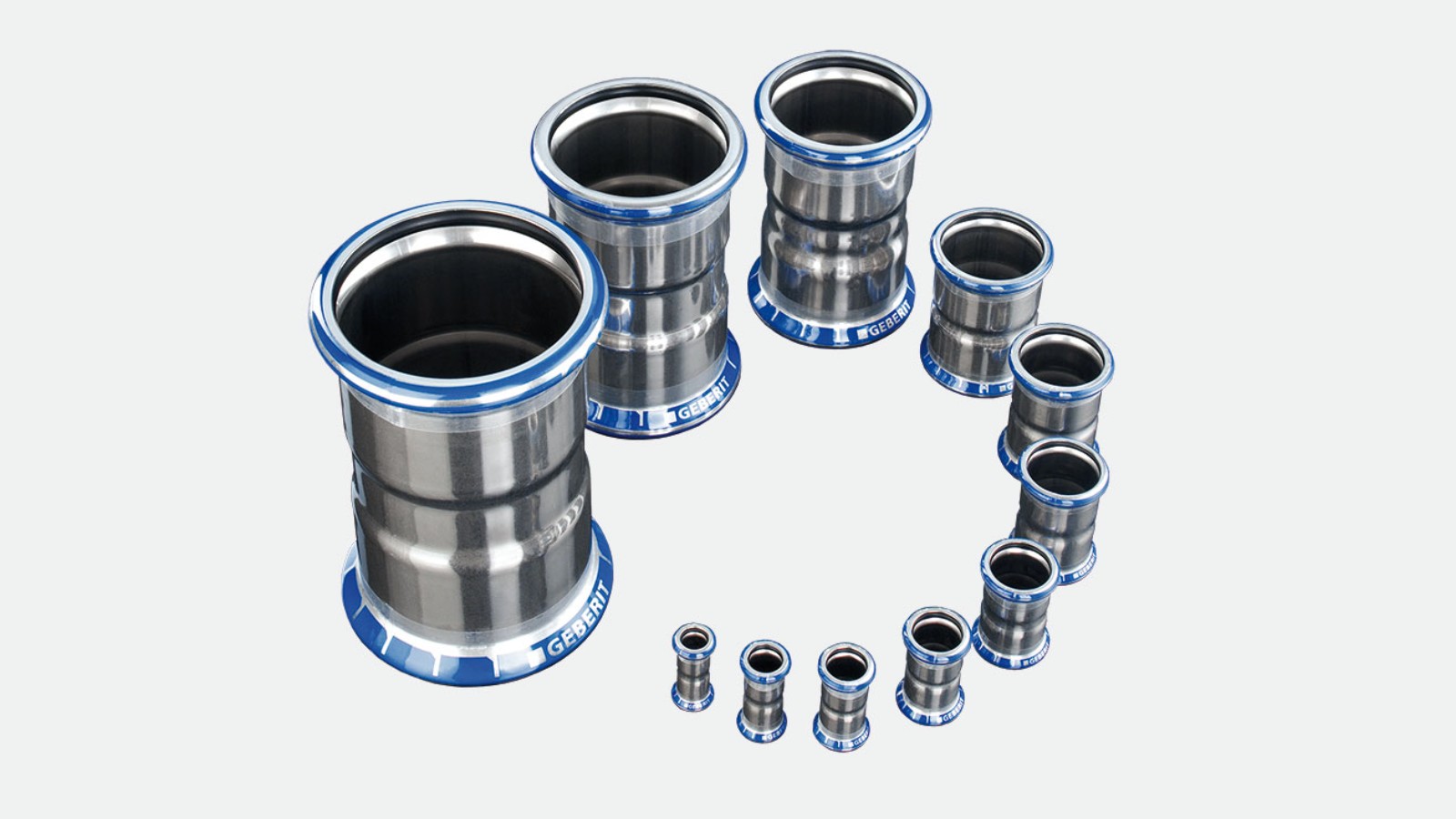

Raccords à sertir Geberit Mapress acier inoxydable
- Acier inoxydable 1.4401
- Indicateur de sertissage pour vérifier les raccords correctement sertis
- L'indicateur de sertissage bleu identifie le matériau acier inoxydable
- Dimensions imprimées sur l'indicateur de sertissage
- Le bouchon de protection empêche la salissure des raccords
- Les raccords non sertis sont non étanches et immédiatement reconnaissables lors d'un test de pression
- Plus de 500 raccords différents sont disponibles
Joints
Le système de sertissage est le bon choix pour les applications les plus diverses grâce à des joints spéciaux et aux dimensions de tuyau disponibles. Les indications ci-après se réfèrent respectivement à la combinaison du joint Geberit Mapress avec le tuyau Geberit Mapress acier inoxydable 1.4401.

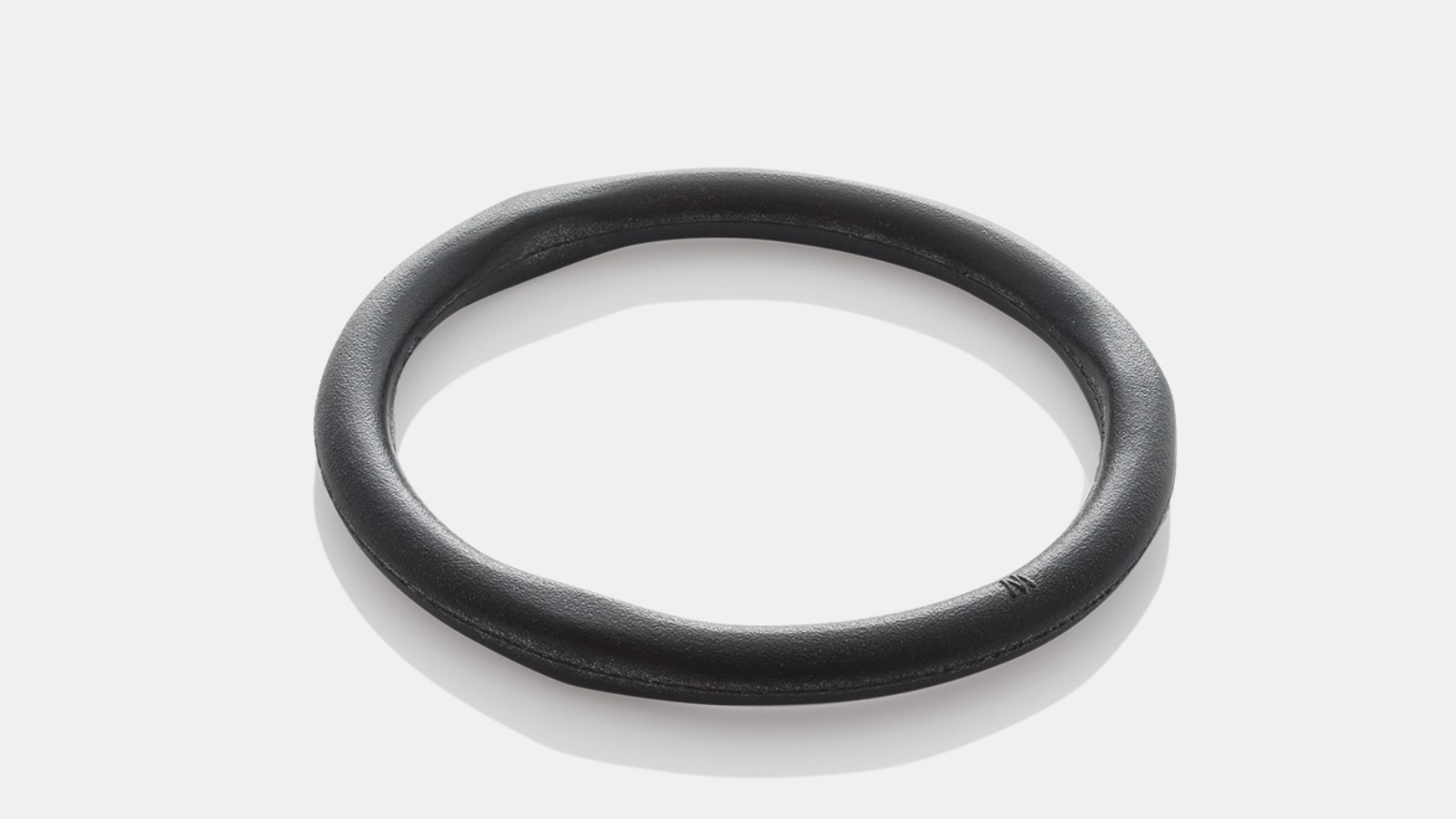

Joint Geberit Mapress CIIR noir
Fluides liquides
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Vapeur saturée ≤ 120 °C
- Eau non potable
- Eau extra-pure (sans eau d'application pharmaceutique)
- Eau de pluie avec valeur du pH > 6,0
- Eau grise et eau noire avec valeur du pH > 6,0
- Eau d'extinction d'incendie (mouillé)
- Sprinkler (mouillé)
- Produits chimiques et fluides techniques
Fluides gazeux
- Air comprimé (classe de pureté d'huile 0–3)
- Dépression
- Gaz inertes
- Gaz industriels

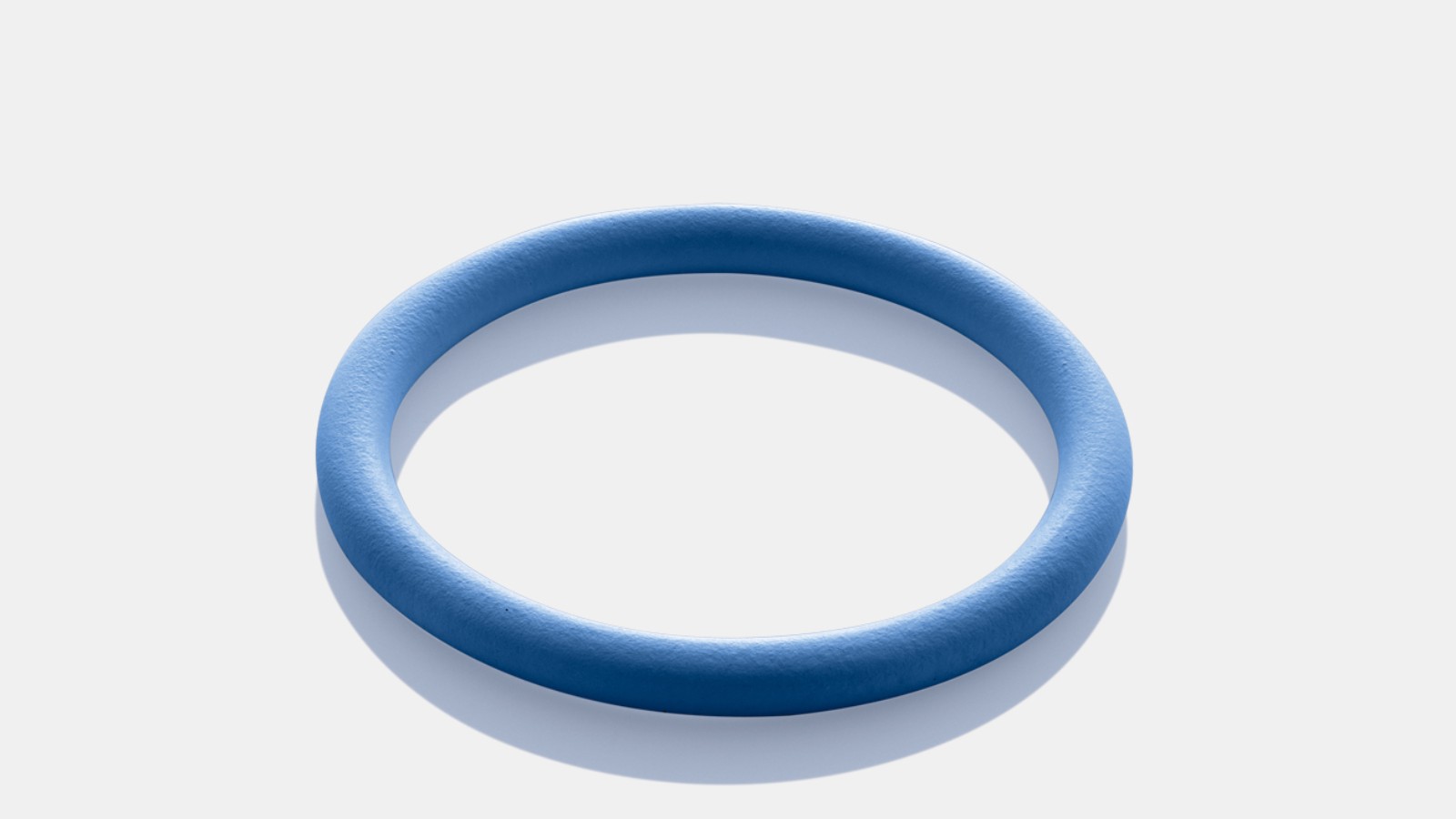

Joint Geberit Mapress FKM bleu
Fluides liquides
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Produits chimiques et fluides techniques
- Sprinkler (mouillé/sec, sec)
Fluides gazeux
- Air comprimé (classe de pureté d'huile 0–X)
- Gaz industriels

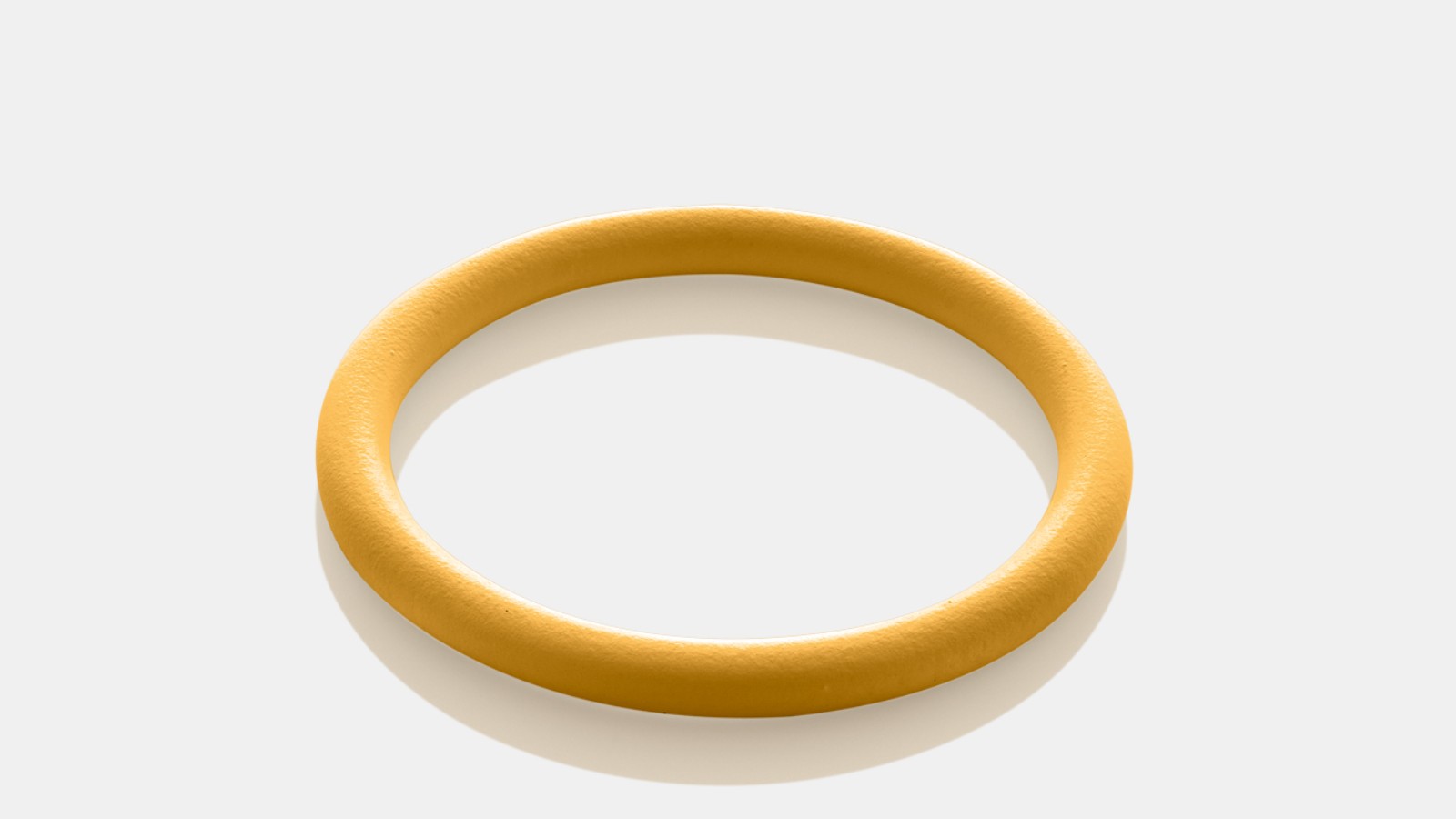

Joint Geberit Mapress HNBR jaune
- Gaz naturels
- Gaz liquéfiés
- Biogaz

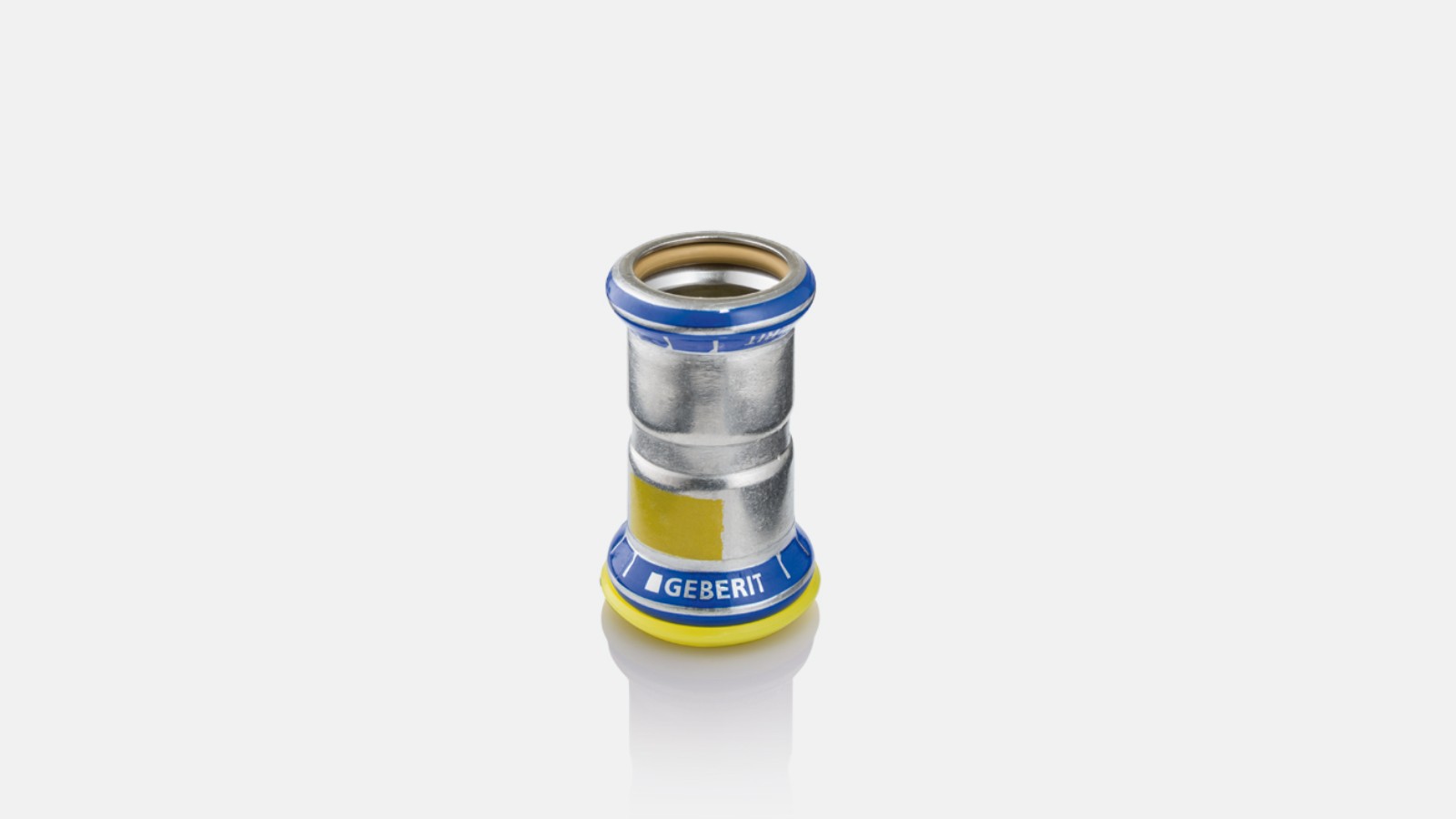

Les raccords à sertir Geberit Mapress acier inoxydable convenant pour des installations de gaz sont équipés d'un joint d'étanchéité jaune en HNBR. Grâce à un marquage jaune ainsi qu'un bouchon de protection jaune, ils se distinguent des autres raccords.

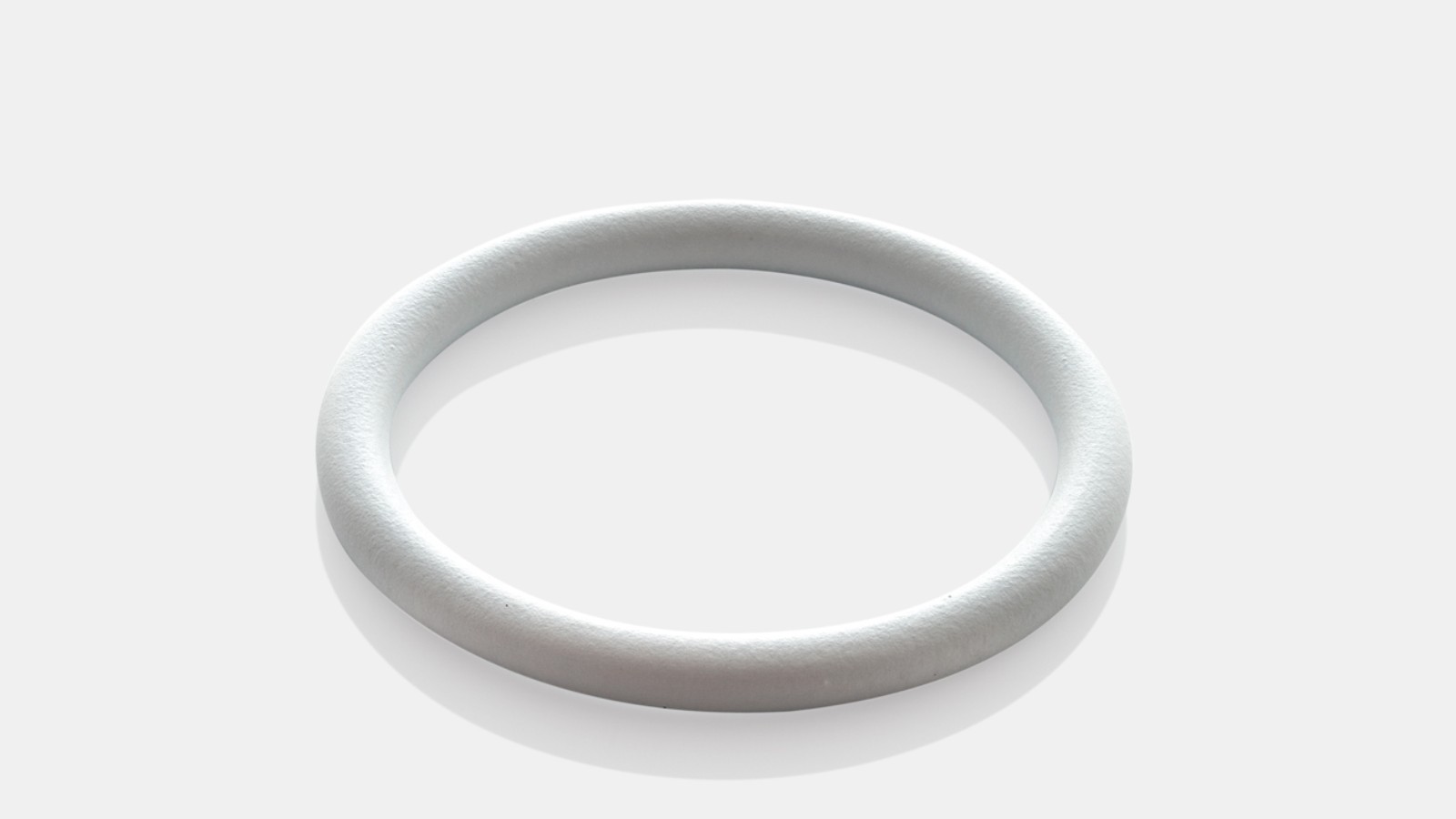

Joint Geberit Mapress FKM blanc
- Vapeur saturée ≤ 155 °C (également en fonctionnement cyclique)
Joints plats
Selon le fluide utilisé, le joint plat du raccord standard en EPDM doit être remplacé par le joint plat approprié. Pour le choix définitif et l’autorisation ainsi que les températures de service maximales il faut se référer aux aperçus des utilisations de Geberit Mapress.

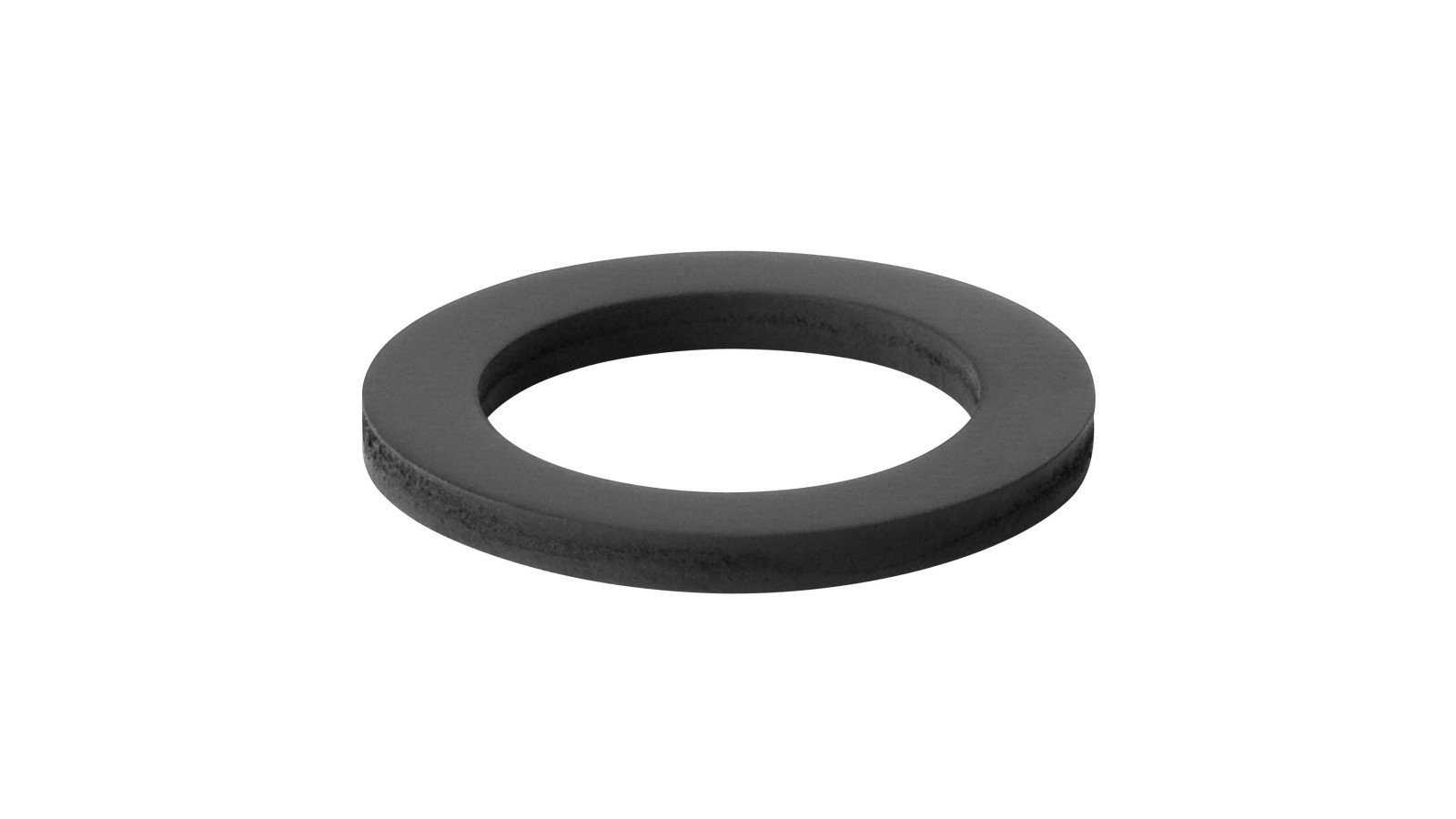

Joint plat Geberit Mapress EPDM noir
Fluides liquides
- Eau potable froide et chaude
- Eau de chauffage (utiliser uniquement des inhibiteurs autorisés)
- Eau de refroidissement sans antigel (0-100°C)
- Eau résiduaire (sur demande)
- Eaux traitées
- Eaux pluviales avec pH-Wert > 6.0
- Eau grise et moire avec pH-Wert > 6.0
- Eau d’extinction
- Sprinkler
- Produits chimiques et fluides techniques (sur demande)
Fluides gazeux
- Air comprimé (classe de pureté Öl 0–3)
- Gaz inertes (p.ex. azote)

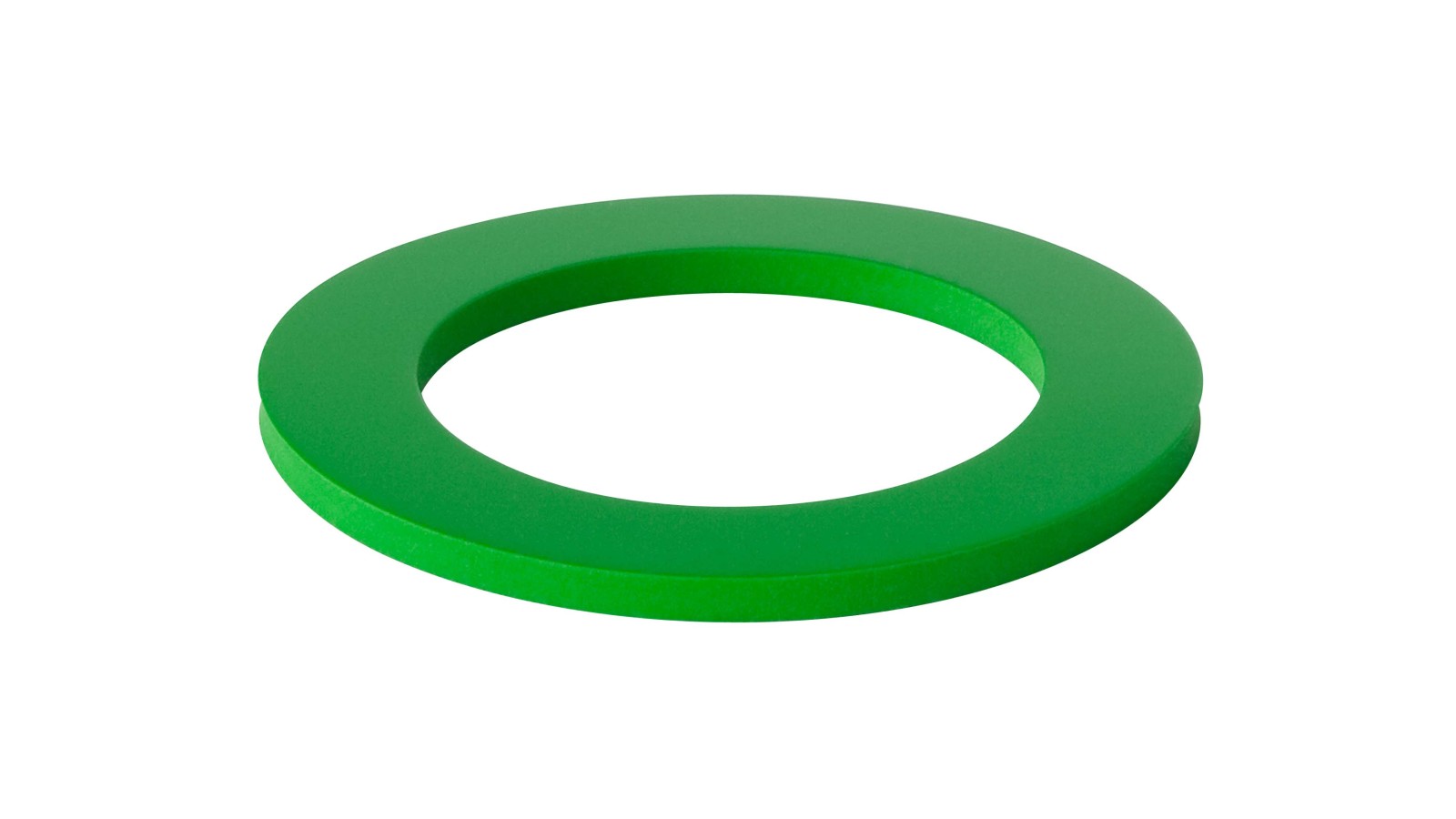

Joint plat Geberit Mapress FPM vert
Fluides liquides
- Eau de chauffage urbain ≤ 120 °C
- Eau d’extinction d’incendie (mouillé/sec,sec)
- Sprinkler (mouillé/sec,sec)
- Caloporteur (solaire)
- Huiles minérales et lubrifiants
- Carburants (p.ex. Diesel) sur demande
- Produits chimiques et fluides techniques (sur demande)
Fluides gaseux
- Air comprimé (classe de pureté Öl 0–X)

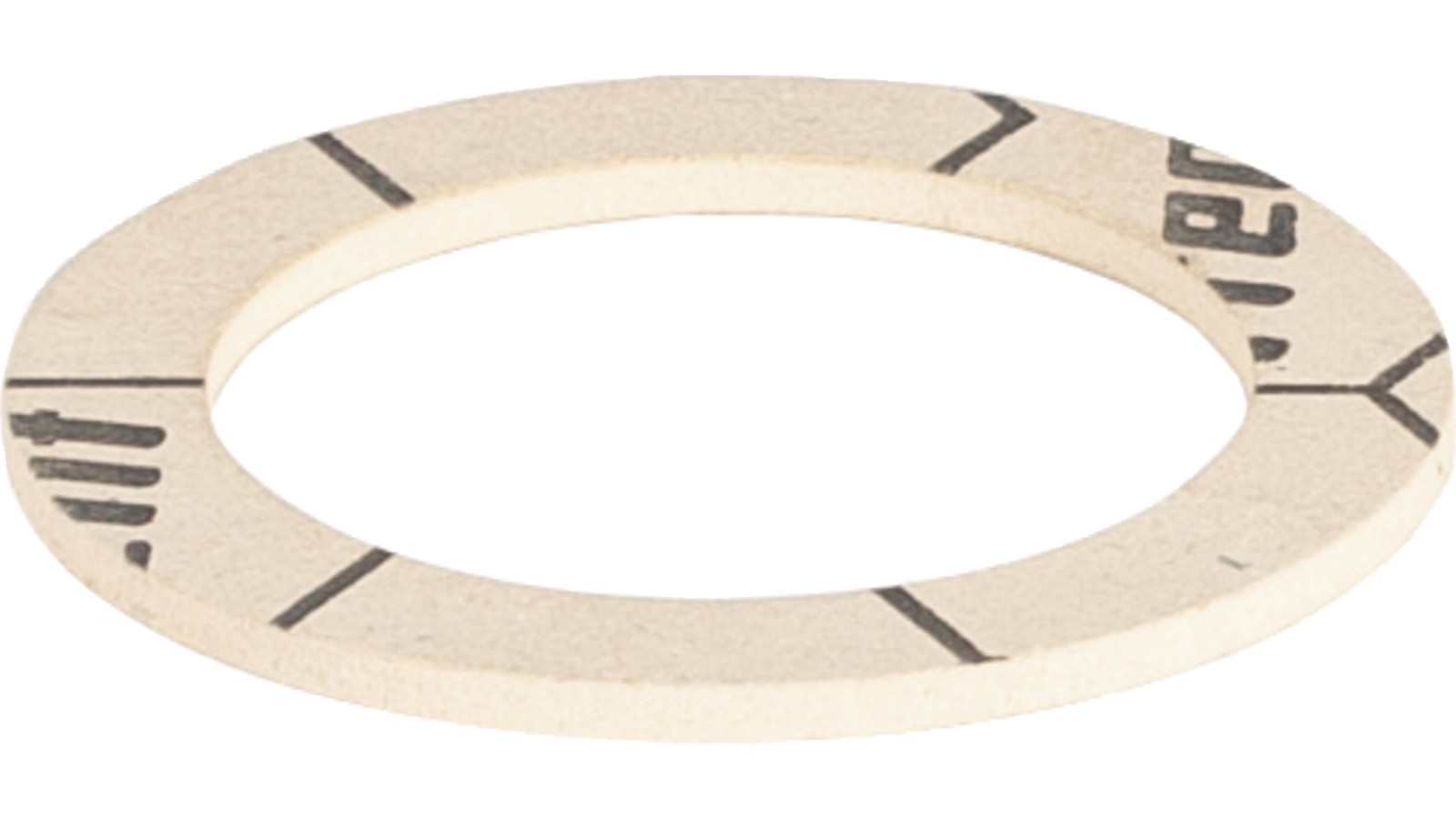

Joint plat Geberit Mapress Centellen® R WS 3825
Fluides liquides
- Eau de refroidissement avec antigel -30 à +120 °C
- Eau de chauffage urbain ≤ 140 °C
- Vapeur saturée ≤ 155 °C
- Caloporteur (solaire)
- Huiles minérales et lubrifiants
- Carburants (p.ex. Diesel) sur demande
- Produits chimiques et fluides techniques (sur demande)
Fluides gazeux
- Gaz naturels
- Gaz liquéfiés
- Biogaz (sur demande)
