Système d’hygiène Geberit pour les installations d’eau potable
Les conduites d’eau potable dans les logements de vacances, les bâtiments publics et les hôtels peuvent rester inutilisées pendant des périodes assez longues. Pour éviter toute stagnation et donc la prolifération des légionelles et autres germes dans les conduites d’eau potable, il est en pareil cas indispensable de renouveler régulièrement l’eau. Ce renouvellement peut être effectué manuellement par un technicien du bâtiment ou – plus rapide et plus efficace – à l’aide d’un système automatisé.
Avec son système d’hygiène, Geberit propose un concept intégré de renouvellement automatique de l’eau en fonction des besoins. Les professionnels sont ainsi en mesure de développer des solutions sur mesure pour préserver la qualité de l’eau potable dans chaque installation.
Le système d’hygiène Geberit englobe des systèmes de conduite optimisés sur le plan hydraulique, des composants d’installation éprouvés, des rinçages hygiéniques ainsi que des capteurs et des outils intelligents pour la commande et la mise en réseau des appareils sanitaires.
De bonnes raisons de choisir le système d’hygiène Geberit
Système complet pour l’hygiène de l’eau potable
Système englobant tous les composants nécessaires à une gestion efficace de l’eau potable.
Gestion sûre de l’eau potable
Les exploitants sont informés par des messages d’erreur et des avertissements automatiques et peuvent ainsi veiller au bon fonctionnement de l’installation.
Journalisation des rinçages
La journalisation des événements de rinçage permet d’attester que les rinçages sont effectués à intervalles réguliers.
Solution flexible
Une multitude d’unités et de logiques de rinçage permettent de répondre à tout un éventail d’exigences différentes.
Commande centralisée avec Geberit Connect
Commande et paramétrage centralisés des appareils sanitaires connectés et téléchargement des journaux.
Plus faible consommation d’eau
Les programmes de rinçage intelligents et les capteurs GEBUS garantissent un rinçage ciblé et adapté aux besoins de l’installation.
Choix étendu de programmes de rinçage
Contrairement à un appareil individuel, Geberit Connect permet d’effectuer des rinçages intermittents, par temporisation et par température.
Combinaison de programmes de rinçage
Geberit Connect rend possible la programmation simultanée de plusieurs programmes de rinçage et ainsi de répondre à plusieurs critères.
Tous les rinçages hygiéniques en bref

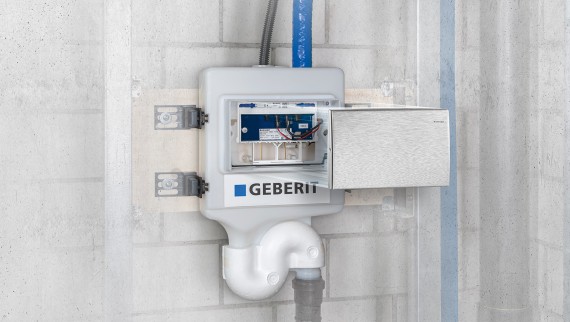

Rinçages hygiéniques Geberit HS30 et HS50
Un rinçage hygiénique qui peut être installé à nʼimporte quel endroit en toute flexibilité et qui peut aussi être utilisé pour des volumes de rinçage importants.

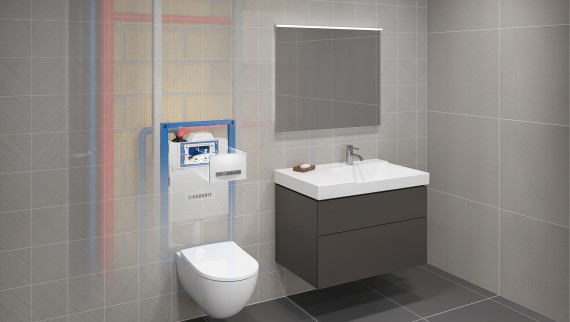

Réservoir à encastrer Geberit avec rinçage hygiénique HS30/HS50
Le rinçage hygiénique intégré au réservoir à encastrer peut être utilisé pour équiper des sections de bâtiment (p. ex. des appartements).

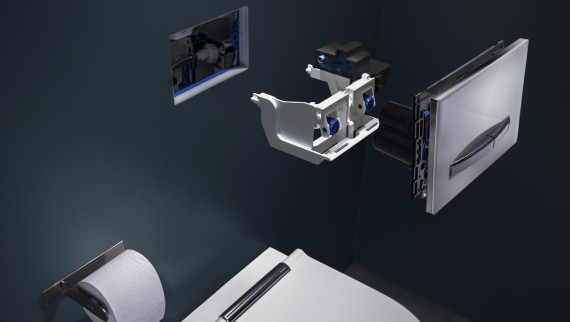

Rinçage hygiénique Geberit HS05
Un rinçage hygiénique qui peut être installé a posteriori dans un réservoir à encastrer Sigma.
Commandes électroniques avec rinçage intermittent
Dans certains cas, des solutions simples de rinçage automatique sont amplement suffisantes. Lʼoption de programmation de rinçages intermittents est disponible pour de nombreuses robinetteries de lavabo Geberit, ainsi que pour les commandes dʼurinoirs et de WC.

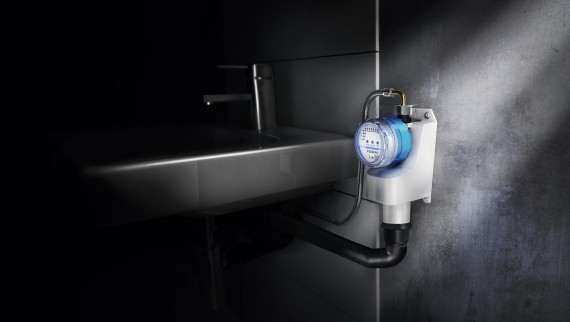

Rinçage hygiénique Geberit HS01
Lorsque des conduites ne sont plus utilisées et que lʼeau potable y stagne, le rinçage hygiénique Geberit HS01 peut être mis en œuvre jusquʼà ce quʼelles aient été retirées.
Système complet pour l’hygiène de l’eau potable Grâce à une gestion à plusieurs niveaux du rinçage hygiénique
Pour prévenir toute atteinte à l’hygiène de l’eau potable, il est indispensable de rincer régulièrement les conduites d’eau et de respecter les plages de température prescrites.
Pour y parvenir de manière efficace et en préservant les ressources, il est possible d’utiliser une approche à plusieurs niveaux de la gestion du rinçage hygiénique, qui se fonde sur les besoins spécifiques.
- Niveau 1: Tuyauteries adaptées: veiller à une pose optimisée des conduites
- Niveau 2: Rinçages réguliers: prévoir des unités de rinçage hygiénique supplémentaires pour le renouvellement automatisé de l’eau
- Niveau 3: Rinçages contrôlés: utiliser des capteurs pour le renouvellement ciblé de l’eau
- Niveau 4: Mise en réseau intelligente: opter pour un système de gestion centralisée de l’hygiène avec Geberit Connect

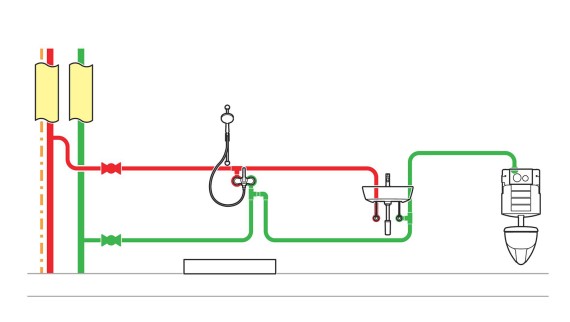

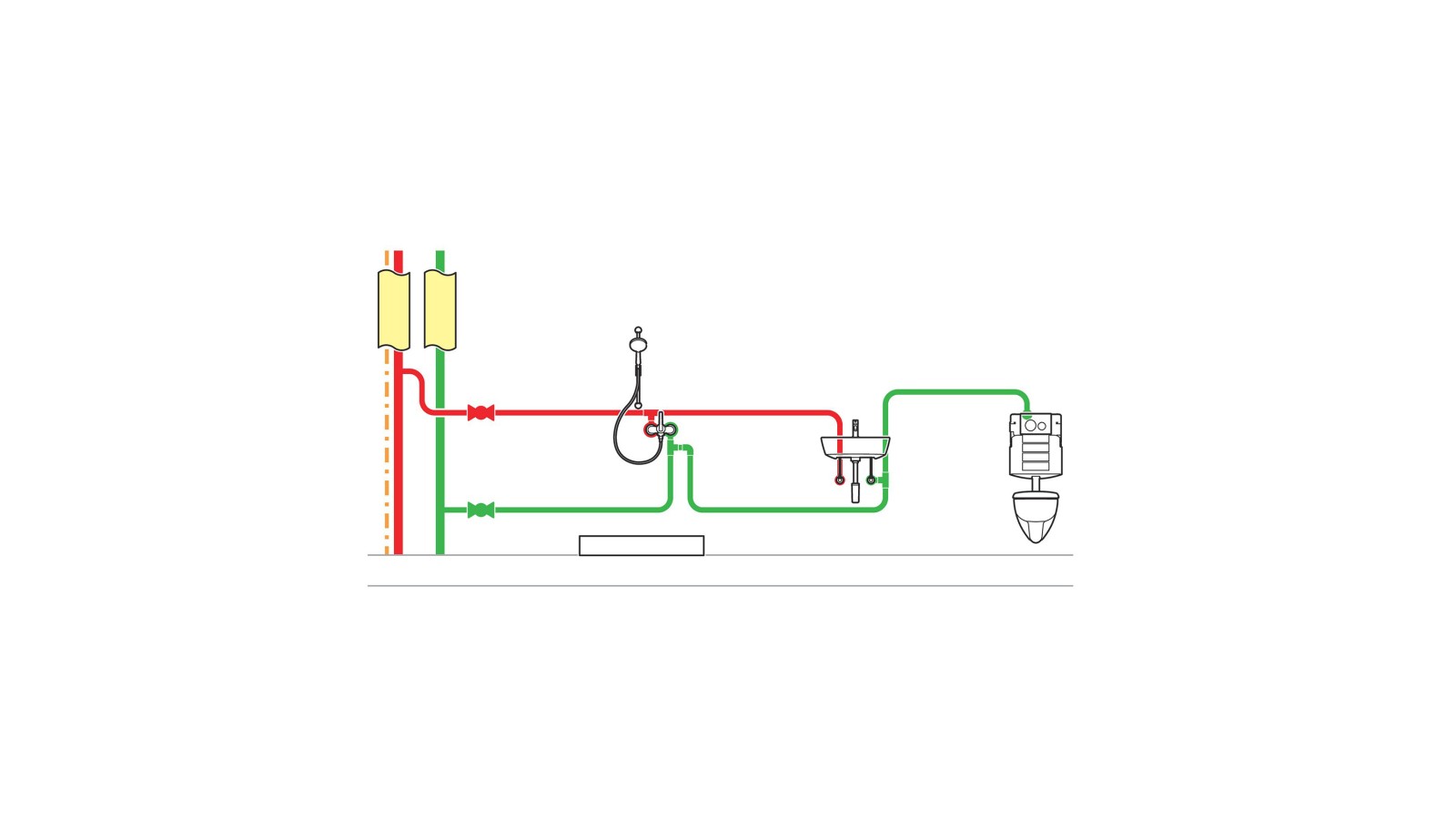

Niveau 1
Tuyauteries adaptées grâce à la pose optimisée des conduites
Dans la distribution d’étage, l’installation en série permet – sous réserve d’utilisation régulière des appareils sanitaires – de simplifier le renouvellement de l’eau.
Avantages de l’installation en série:
- Plus faible risque de stagnation
- Dimensionnement minimum des conduites
- Conduites en série à l’étage avec un point de prélèvement fréquemment utilisé à l’extrémité
- En cas de pose horizontale, placer la conduite d’eau chaude au-dessus de celle d’eau froide
- Retardement du réchauffement de l’eau froide; colonne montante d’eau froide et d’eau chaude avec une épaisseur d’isolation identique
Pour l’installation, différents systèmes d’alimentation de Geberit peuvent être mis en œuvre.

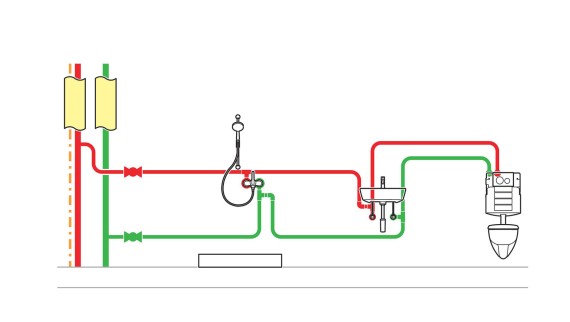

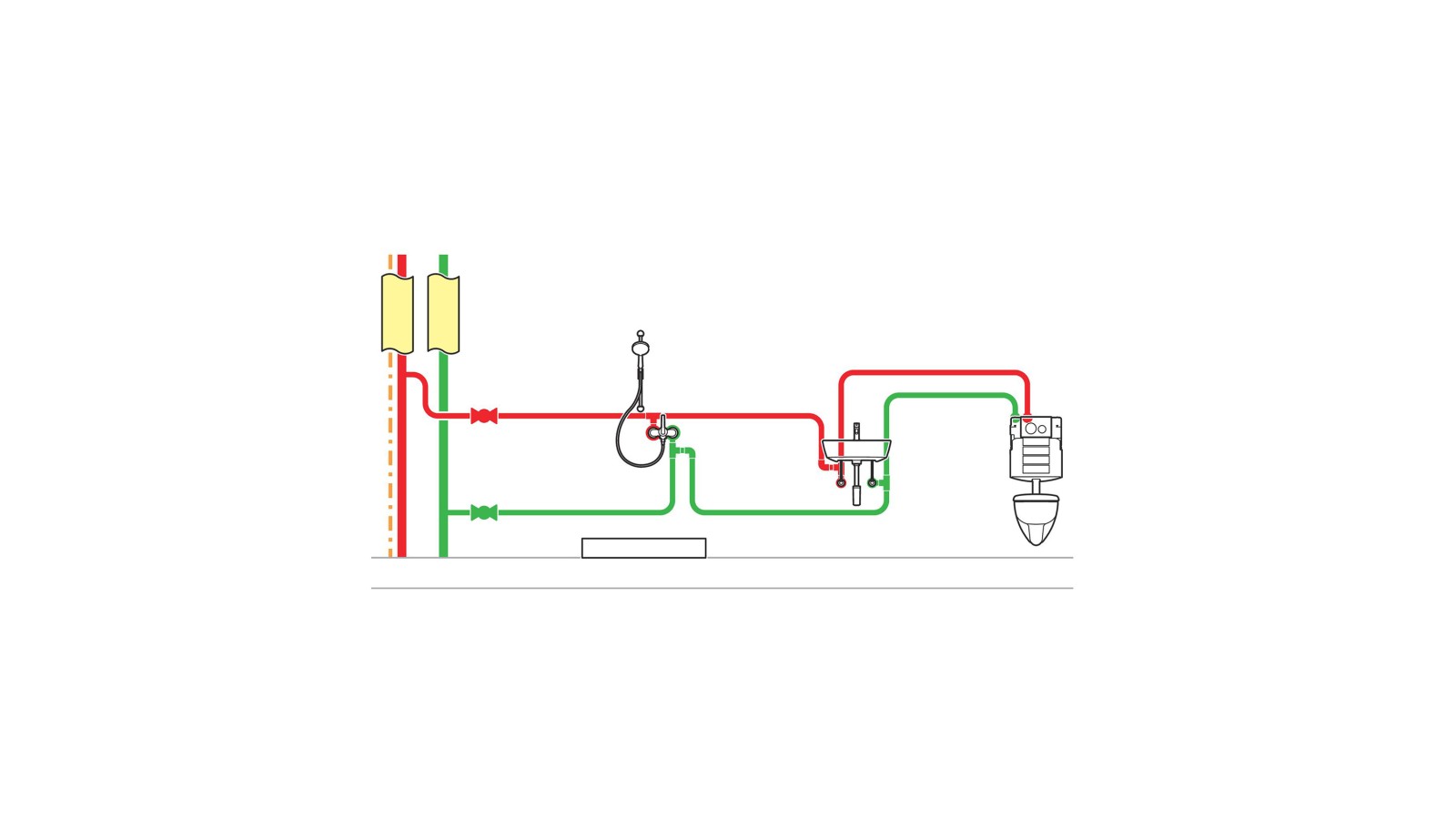

Niveau 2
Rinçages réguliers grâce à des rinçages hygiéniques supplémentaires
En cas d’utilisation irrégulière, le renouvellement régulier de l’eau est assuré, outre par la pose optimisée des conduites, également par des rinçages hygiéniques.
Avantages des dispositifs de rinçage automatisés:
- Programmes de rinçage selon les besoins (par temporisation ou intermittent)
- Possibilité de rinçage à l’eau chaude
- Configuration, contrôle du fonctionnement, journalisation et maintenance via l’application Geberit Control
- Flexibilité de planification grâce à différentes solutions de renouvellement automatisé de l’eau
- Raccordement au système d’automatisation du bâtiment via E/S numériques

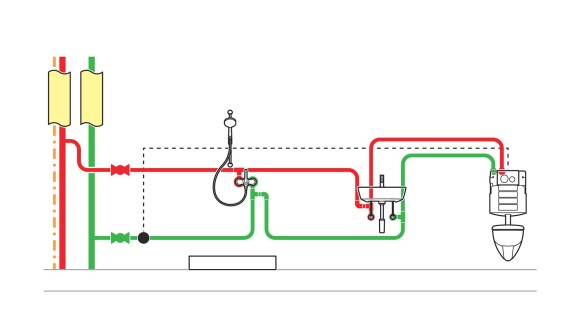

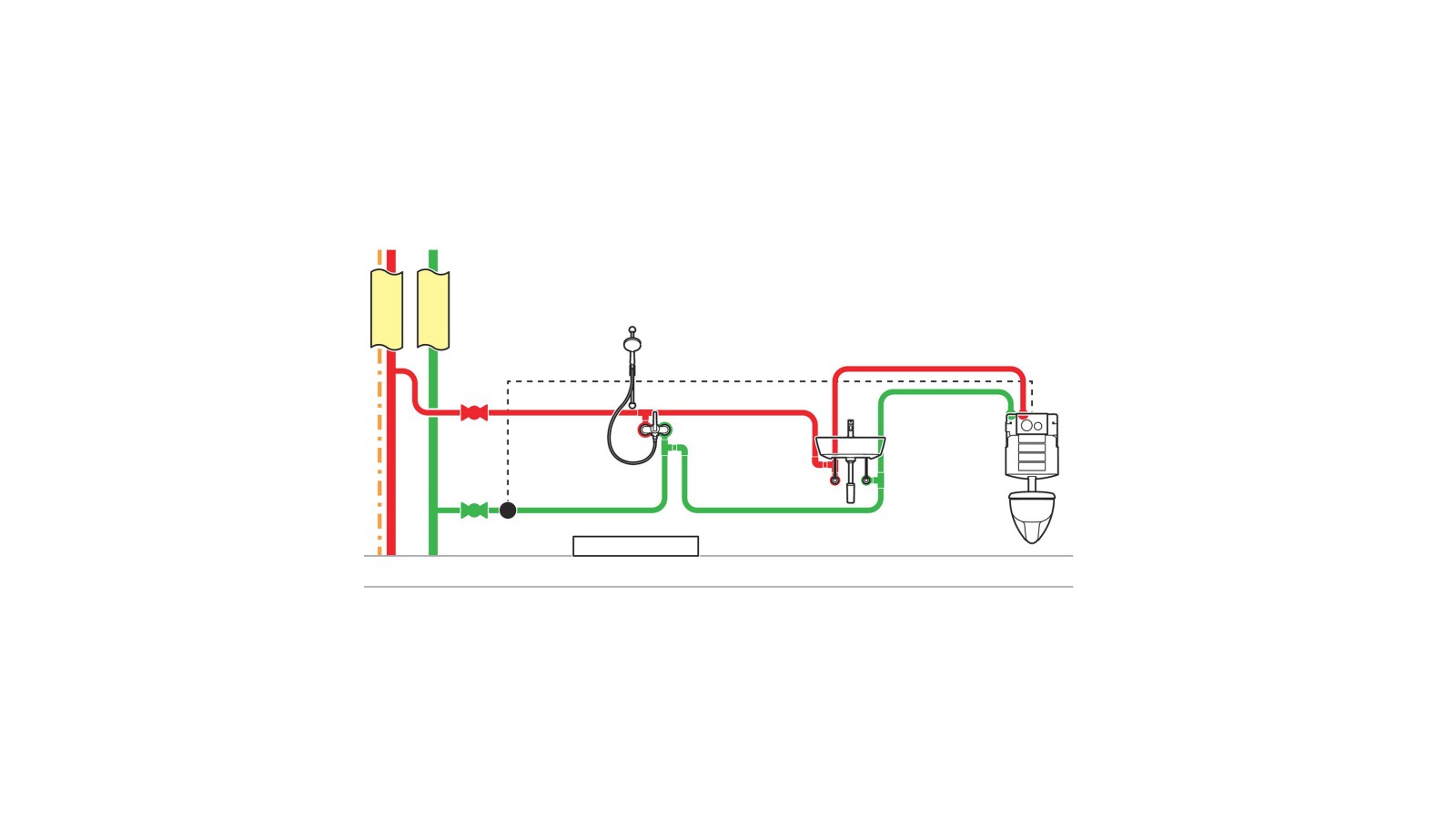

Niveau 3
Rinçages contrôlés grâce à l’utilisation de capteurs
En cas d’exigences accrues ou lorsqu’il faut également tenir compte de la température et du débit, des capteurs peuvent être utilisés pour garantir un renouvellement ciblé de l’eau.
Avantages de l’utilisation de capteurs:
- Programme de rinçage par température
- Journalisation du volume d’eau (uniquement pour le rinçage hygiénique HS50 avec capteur de débit volumique interne)

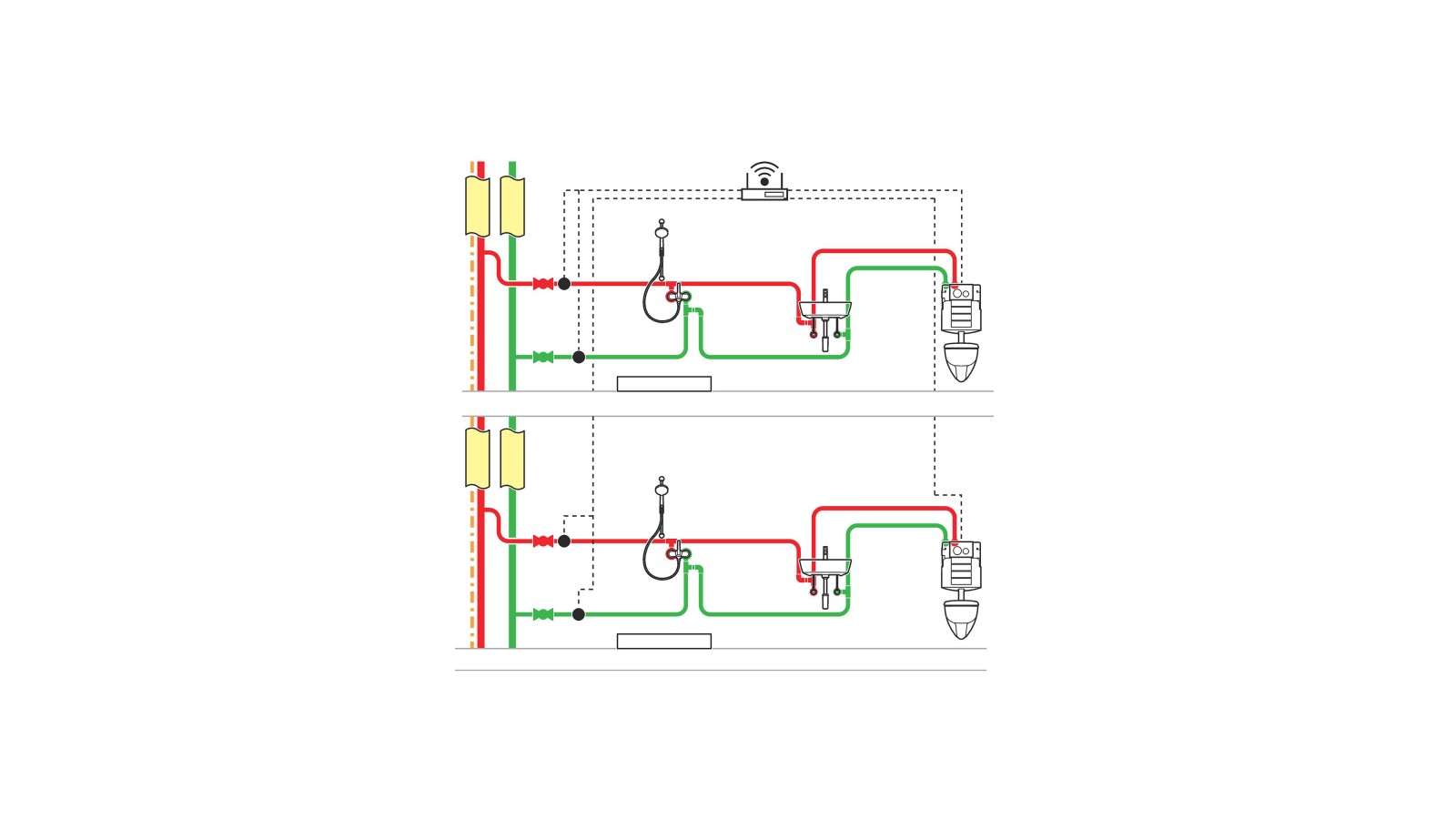

Niveau 4
Mise en réseau intelligente avec Geberit Connect
Le système connecté compile tous les flux d’informations et permet une gestion de l’hygiène parfaitement adaptée au bâtiment, à son utilisation et aux paramètres environnementaux.
Il en résulte des avantages en termes d’exploitation centralisée et sûre, d’optimisation de la consommation d’eau et de flexibilité de la planification et de l’exploitation.
Haute sécurité:
- Documentation du fonctionnement de l’installation
- Rinçage régulier en cas d’utilisation irrégulière
- Commande et documentation centralisées
- Journalisation de la température de l’eau et des débits à l’aide des capteurs Geberit pour GEBUS
Utilisation optimisée et exploitation efficace:
- Utilisation optimale de l’eau potable grâce à la mise en œuvre de capteurs et l’analyse des données d’utilisation
- Plus besoin de rinçages manuels pour assurer le renouvellement de l’eau
- Simplification de la gestion des installations
- La grande variabilité des programmes de rinçage permet de s’adapter de manière idéale aux exigences spécifiques du bâtiment.
- Journalisation des températures et des débits
Système flexible tourné vers l'avenir:
- Système extensible à tout moment
- Positionnement flexible des capteurs
- Possibilité d’intégration dans un système de gestion technique de bâtiment via BACnet/IP
- Possibilité d’intégrer des urinoirs, des robinetteries de lavabo, des commandes de WC et des rinçages hygiéniques supplémentaires
Geberit Connect Plateforme technique pour la mise en réseau des appareils sanitaires
Geberit Connect est une plateforme technologique dotée de tous les logiciels et composants nécessaires pour la mise en réseau des différents appareils sanitaires.
La mise en réseau des rinçages hygiéniques, des robinetteries, des urinoirs et des WC offre toute une série de possibilités innovantes qui facilitent considérablement l'exploitation de l’installation d’eau potable dans un bâtiment.
Vous trouverez toutes les informations nécessaires à la planification, à l’installation, à la mise en service et à l’exploitation dans le Manuel du système Geberit Connect.

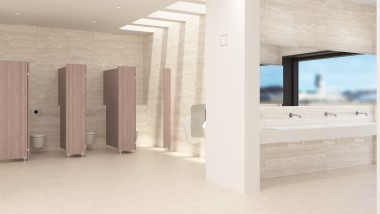

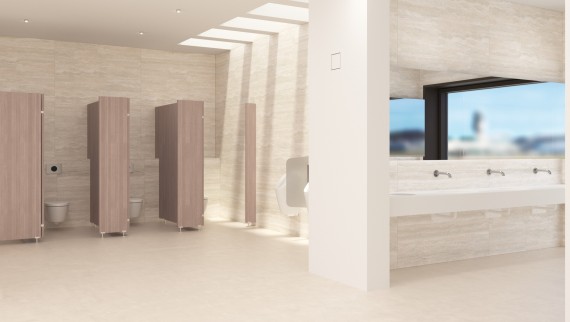

Programmes de rinçage Des solutions pour chaque mode de fonctionnement et chaque exigence
Le choix d’un programme de rinçage adapté permet de répondre à toutes les exigences d’une hygiène optimale de l’eau potable. Un système d’hygiène peut être exploité de deux manières différentes: en tant que solution compacte et analogique ou de façon intégralement connectée, par exemple au sein d’un système d’automatisation de bâtiment.
Les programmes de rinçage suivants sont disponibles pour les rinçages hygiéniques Geberit, en fonction du mode d’exploitation de l’installation d’eau potable (centralisé ou non):
Rinçage par temporisation
Un rinçage est déclenché à une heure et à un jour de la semaine définis. Le volume de rinçage, l’heure et le jour de la semaine peuvent être modifiés.
Exemple d’application: une cantine d’entreprise souhaite proposer de l’eau fraîche à un point de prélèvement pendant un créneau horaire défini.
Avantages: les usagers disposent d’eau fraîche à une heure définie de la journée au point de prélèvement.
Avantage supplémentaire dans un système en réseau: l’activation simultanée de plusieurs rinçages permet de réaliser un rinçage complet des conduites à une heure définie.

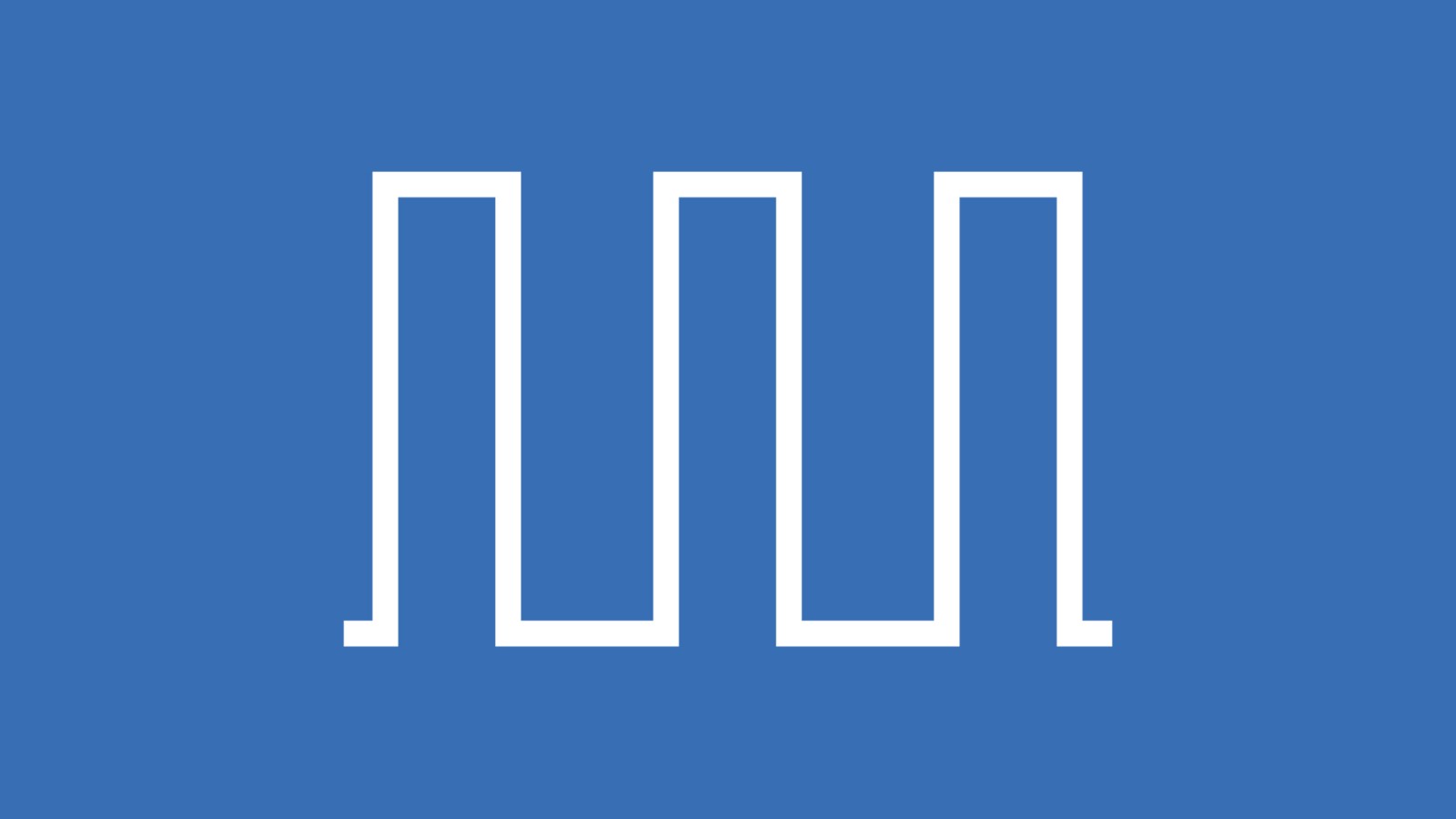

Rinçage intermittent sans reconnaissance d’utilisation
Un rinçage est déclenché après écoulement d’un intervalle défini. Le volume de rinçage, l’heure de début et l’intervalle peuvent être modifiés.
Applications: le rinçage intermittent permet un rinçage à intervalles fixes.
Avantages: les usagers disposent d’eau fraîche à une heure définie de la journée au point de prélèvement.
Rinçage intermittent avec reconnaissance d’utilisation
Un rinçage est déclenché après écoulement d’un intervalle défini, cet intervalle étant réinitialisé à chaque utilisation. Le volume de rinçage, l’heure de début et l’intervalle peuvent être modifiés.
Applications: bâtiments dont l’utilisation est irrégulière ou varie selon les saisons, comme les hôtels, les logements de vacances, etc.
Avantages: dans les bâtiments à utilisation irrégulière, le renouvellement de l’eau n’est effectué qu’en cas de besoin et la consommation d’eau est ainsi optimisée.
Rinçage par température
Un rinçage est déclenché lorsque la température de départ définie est atteinte et se termine lorsque la température d’arrêt est atteinte. La température de départ/d’arrêt et le volume de rinçage maximal peuvent être modifiés.
Applications: bâtiments dotés d’une installation d’eau potable étendue, dans laquelle il faut s’attendre à un réchauffement important de l’eau froide, comme les hôpitaux ou les sites de production.
Avantages:
- Les températures de l’eau sont consignées et peuvent être utilisées en tant que justificatif par l’exploitant de l’installation
- Garantir des températures minimales dans les systèmes d’alimentation en eau chaude
- Abaisser les températures dans les systèmes d’alimentation en eau froide qui se sont réchauffés
Avantage supplémentaire dans un système en réseau: positionnement flexible des capteurs de température GEBUS dans l’installation d’eau potable.
Rinçage différentiel avec reconnaissance d’utilisation
Un rinçage est déclenché après écoulement d’un intervalle défini. Le volume d’eau enregistré au niveau des points de prélèvement est pris en compte. De cette manière, il est possible d’optimiser la consommation d’eau. Le volume de consigne et l’intervalle peuvent être modifiés.
Applications: bâtiments tels que les centres sportifs, dans lesquels l’utilisation des différents points de prélèvement est prise en considération et où le rinçage est optimisé en fonction du taux d’utilisation de l’installation sanitaire.
Avantages: consommation d’eau plus faible, le rinçage se déclenchant uniquement lorsque l’installation n’a pas été utilisée.
Remarque: lors de la planification, il convient de veiller à ce que les points de prélèvement soient dotés d’une reconnaissance d’utilisation intégrée.
Rinçage différentiel avec capteur de température et de débit volumique pour GEBUS
Ce programme de rinçage est possible uniquement dans un système en réseau.
Un rinçage est déclenché après écoulement d’un intervalle défini. Le volume d’eau enregistré par le capteur GEBUS est alors pris en compte et déduit de la consommation de consigne définie. De cette manière, il est possible d’optimiser la consommation d’eau. Le volume de consigne et l’intervalle peuvent être modifiés.
Pour ce mode de rinçage, un capteur de température et de débit volumique Geberit pour GEBUS est nécessaire.
Applications: idéal pour les installations en série dans lesquelles les éléments ne sont pas tous intégrés au réseau et où un volume minimum doit être rincé au cours d’un laps de temps défini.
Avantages: la consommation d’eau d’une zone peut être définie et comparée à l’utilisation effective. Cela permet d’optimiser la consommation d’eau.
Projets de référence
Produits sanitaires connectés pour une commande centralisée

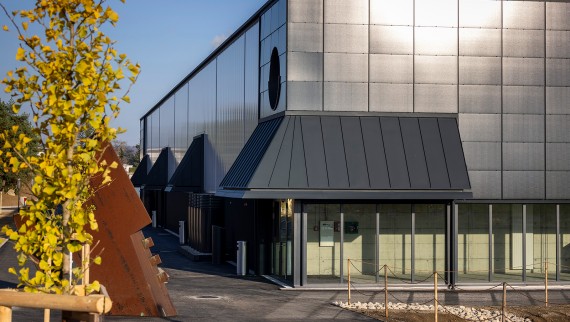

Le suissetec campus de Lostorf, premier site Minergie de Suisse, établit de nouvelles normes. Avec Geberit Connect les installations sanitaires sont commandées de manière centralisée. Cela garantit efficacité et hygiène.
Hygiène optimale de l’eau potable malgré une utilisation irrégulière

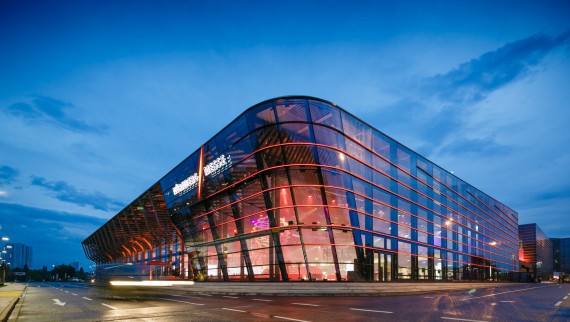

Le parc des expositions de Nuremberg gère ses installations sanitaires et assure l’hygiène de l’eau potable avec Geberit Connect. Ce faisant, l’exploitant relève le défi des fluctuations de fréquentation et d’utilisation.
Rinçages hygiéniques à commande centralisée pour l’eau potable
Les différents rinçages hygiéniques dans les logements et la zone de soins du centre de dialyse de Heidenheim ont été mis en réseau avec Geberit Connect. Cela permet la commande centralisée et la journalisation des rinçages hygiéniques.
Vous avez des questions? Nous sommes à votre disposition pour vous aider.
Nos spécialistes conseillent les planificateurs, les installateurs sanitaires et autres professionnels dans le cadre de leurs projets. Ils se feront un plaisir de vous renseigner sur la manière dont nos produits peuvent vous aider à relever au mieux les défis auxquels vous êtes actuellement confrontés.

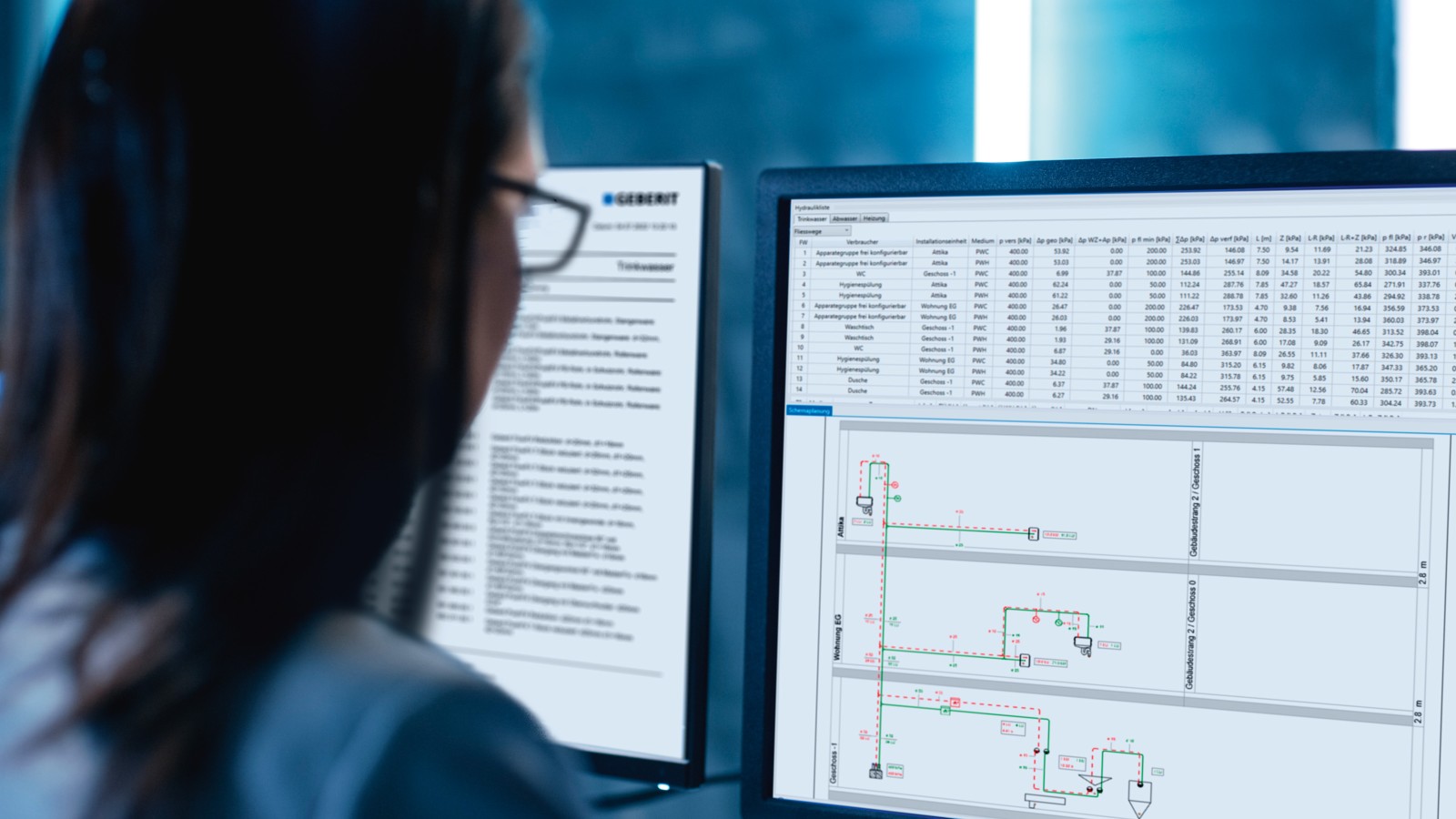

Bien planifier les installations d’eau potable avec Geberit ProPlanner
Le logiciel de planification gratuit Geberit ProPlanner aide les professionnels aussi lors de la planification d’installations d’eau potable.
Avec le réglage «Raccordement en boucle», Geberit ProPlanner crée un système de conduite reliant l’ensemble des objets sélectionnés par le planificateur. Les rinçages hygiéniques peuvent être utilisés de manière flexible dans le processus de planification. Il en va de même pour l’ensemble des capteurs nécessaires. Geberit ProPlanner fournit à l’utilisateur un grand nombre d’informations et des documents utiles, tels que:
- Liste de matériel: liste complète du matériel, y compris tous les raccords et branchements nécessaires.
- Liste hydraulique: affichage des pertes de charge et vérification du bon fonctionnement. Si les valeurs limites ne sont pas atteintes ou sont dépassées, l’outil affiche un message d’erreur, visible également sur le dessin schématique, ce qui permet de procéder aux corrections nécessaires en toute simplicité.
- Recommandations de réglage: recommandations pour la durée et le volume de rinçage.
Autres outils utiles

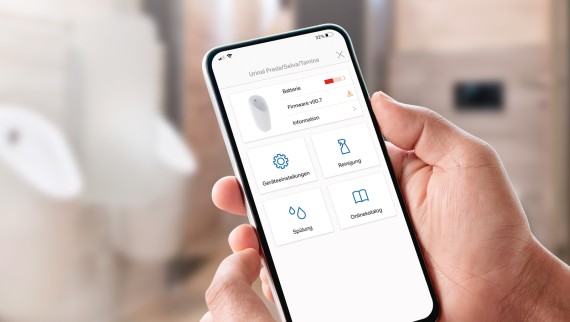

Application Geberit Control
L'application Geberit Control permet d'accéder aux produits Geberit connectés et facilite ainsi l'installation, la gestion et les travaux d'entretien.
Geberit BIM Plug-in
Le Geberit BIM Plug-in pour Autodesk® Revit® regroupe tous les outils de planification et de calcul Geberit ainsi que l’accès aux données BIM dans une seule application.
Questions fréquentes au sujet des rinçages hygiéniques et des installations d’eau potable
Quels sont les produits qui proposent des programmes de rinçage à déclenchement automatique?
Geberit propose un grand nombre de produits à déclenchement automatique du rinçage, comme des rinçages hygiéniques, des commandes de WC, des robinetteries et des urinoirs. Ils sont reconnaissables à leur compatibilité avec Geberit Control.
Comment configurer les rinçages hygiéniques et exploiter leurs données?
L’utilisation est très simple avec l’application Geberit Control, qui peut être téléchargée gratuitement dans les App Stores.
Dans quelles situations des bactéries peuvent-elles se multiplier dans l’eau potable?
Les légionelles et autres bactéries se multiplient dans les installations d’eau potable lorsqu’elles y trouvent les nutriments, la température ambiante idéale pour elles et suffisamment de temps pour se développer. Cela se produit lorsque les conduites d’eau froide se réchauffent, ainsi qu’en cas de stagnation prolongée de l’eau. Il est donc important de veiller, dès la conception des installations d’eau potable, à ce que l’eau ne stagne pas.
Découvrir des produits similaires

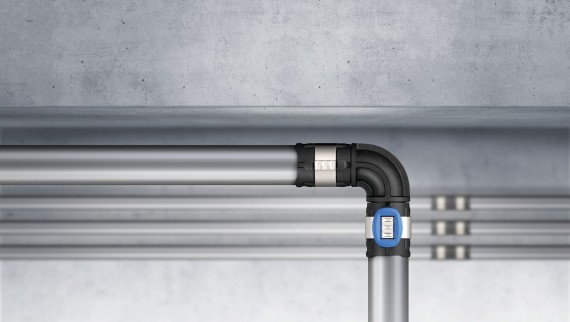

Systèmes d’alimentation
Les bâtiments modernes doivent être approvisionnés en eau, en chaleur, en énergie et en air frais. C'est là que Geberit intervient avec une gamme étendue de solutions fiables et durables.
Geberit Connect
Avec Geberit Connect, les rinçages hygiéniques Geberit peuvent être facilement mis en réseau, contrôlés de manière centralisée et intégrés à un système de gestion technique du bâtiment. Cette mise en réseau permet de gagner du temps, d’optimiser la consommation d’eau et d’améliorer les possibilités de contrôle.
Outils et accessoires pour les systèmes d'alimentation de Geberit

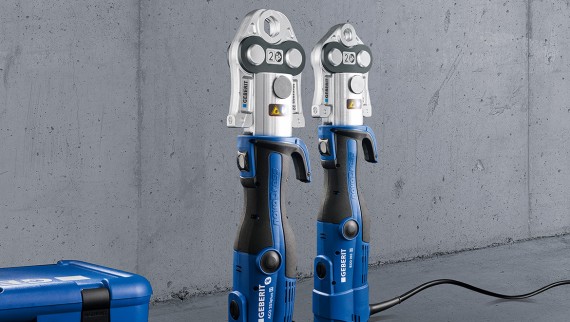

Les mâchoires, chaînes de sertissage et adaptateurs de Geberit permettent de réaliser des sertissages homologués. Ces outils sont utilisés à titre de base pour les homologations de systèmes.
