Geberit PE Système d’évacuation robuste en polyéthylène
Des tuyaux en PE résistants, quoi qu’il arrive
Le polyéthylène (PE) utilsé pour la fabrication de tuyaux est un matériau extrêmement léger et incroyablement résistant. Le système d’évacuation Geberit PE résiste aux variations de température importantes, à la pression et aux produits chimiques agressifs tels que les bases ou les acides. Les tuyaux Geberit PE robustes sont disponibles dans tous les diamètres usuels compris entre d32 et d315. La palette de pièces, y compris les pièces spéciales, est particulièrement complète.
Geberit PE peut être utilisé partout où aucune exigence particulière en matière de protection acoustique n'est requise. Il convient pour l’évacuation des bâtiments ou les applications industrielles. La technique d’assemblage indémontable permet d’employer Geberit PE dans diverses applications sans aucune exigence particulière en matière de protection acoustique, comme la pose dans le béton ou dans la terre, dans le cadre de la construction de ponts, ou encore l’évacuation des eaux de toiture en association avec le système Geberit Pluvia.
Les installations peuvent être réalisées directement sur site ou préfabriquées en atelier.
De bonnes raisons d’opter pour Geberit PE
Assemblage indémontable
La technique d’assemblage indémontable peut être utilisée dans pratiquement toutes les applications d’évacuation.
Résistance aux produits chimiques
Le système d’évacuation Geberit PE résiste à la plupart des bases, acides et produits chimiques courants.
Moins de conduites et un encombrement réduit pour des performances plus élevées
Geberit PE pour le le système d’évacuation des eaux de toiture par dépression Geberit Pluvia.
Utilisation dans les dalles en béton et dans le sol
Les conduites Geberit PE robustes peuvent être noyées dans les dalles en béton ou posées dans le sol.
Principales applications et domaines d’utilisation
Évacuation des eaux de toiture par dépression
Grâce à sa grande résistance à la pression, Geberit PE est un système éprouvé qui peut être utilisé pour l’évacuation des eaux de toiture par dépression, notamment avec Geberit Pluvia.
Préfabrication
Pour les systèmes d’évacuation des bâtiments sans aucune exigence en matière de protection acoustique, les conduites Geberit PE peuvent être préfabriquées en atelier puis installées en toute sécurité dans une dalle en béton à l’aide du collier à sceller en dalle Geberit.
Applications industrielles
Grâce à sa résistance, Geberit PE convient à diverses applications industrielles d’évacuation.
Projets présentant des exigences en matière de protection incendie
Des essais de résistance au feu conformes à la norme EN 1366-3 ont été réalisés pour de nombreuses situations d’installation. En association avec la manchette coupe-feu RS90 Plus EN, le système d’évacuation Geberit PE est homologué pour une résistance au feu de 90 minutes (ETA/ETB).

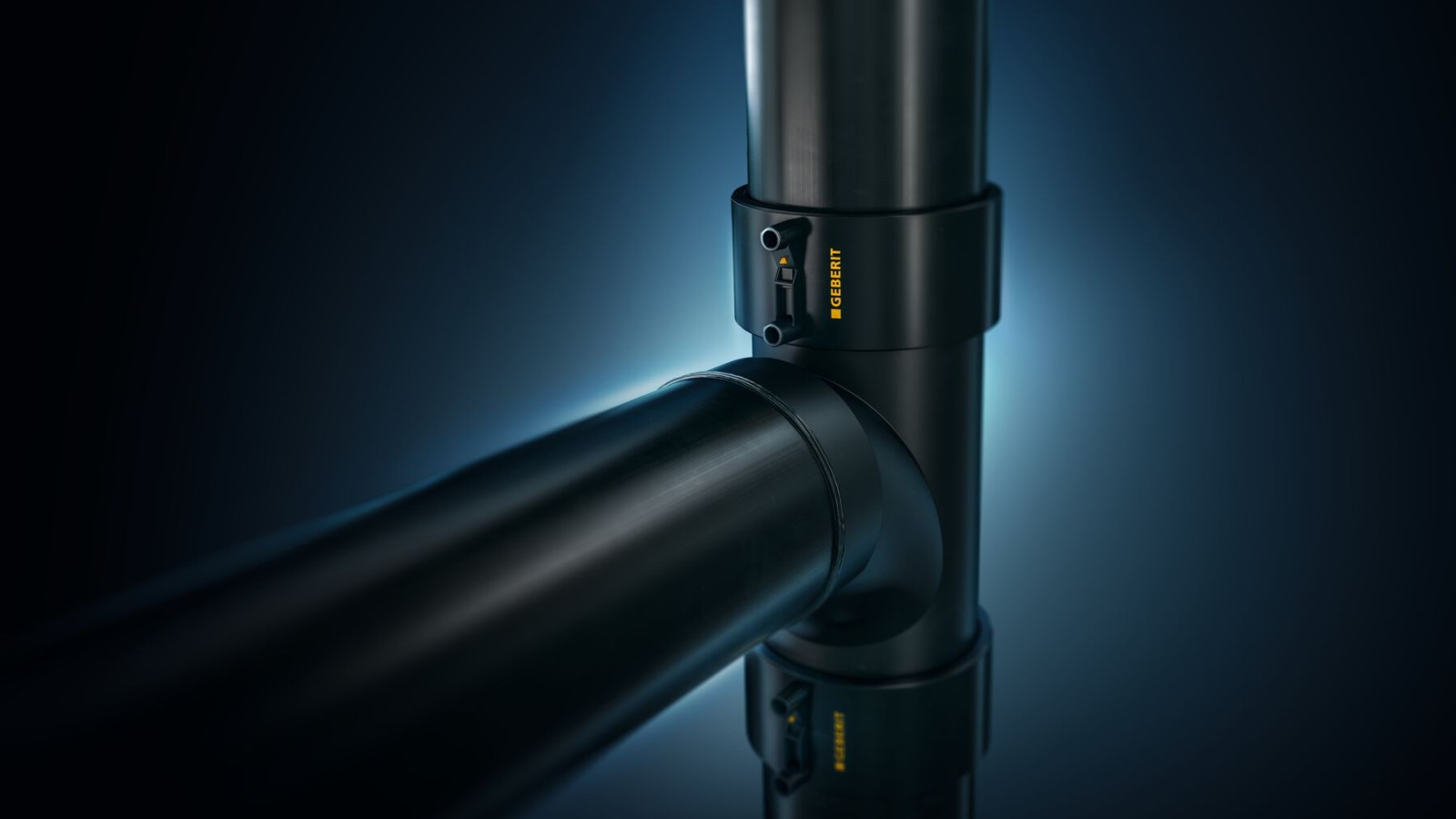

Techniques d’assemblage pour Geberit PE Un assemblage indémontable

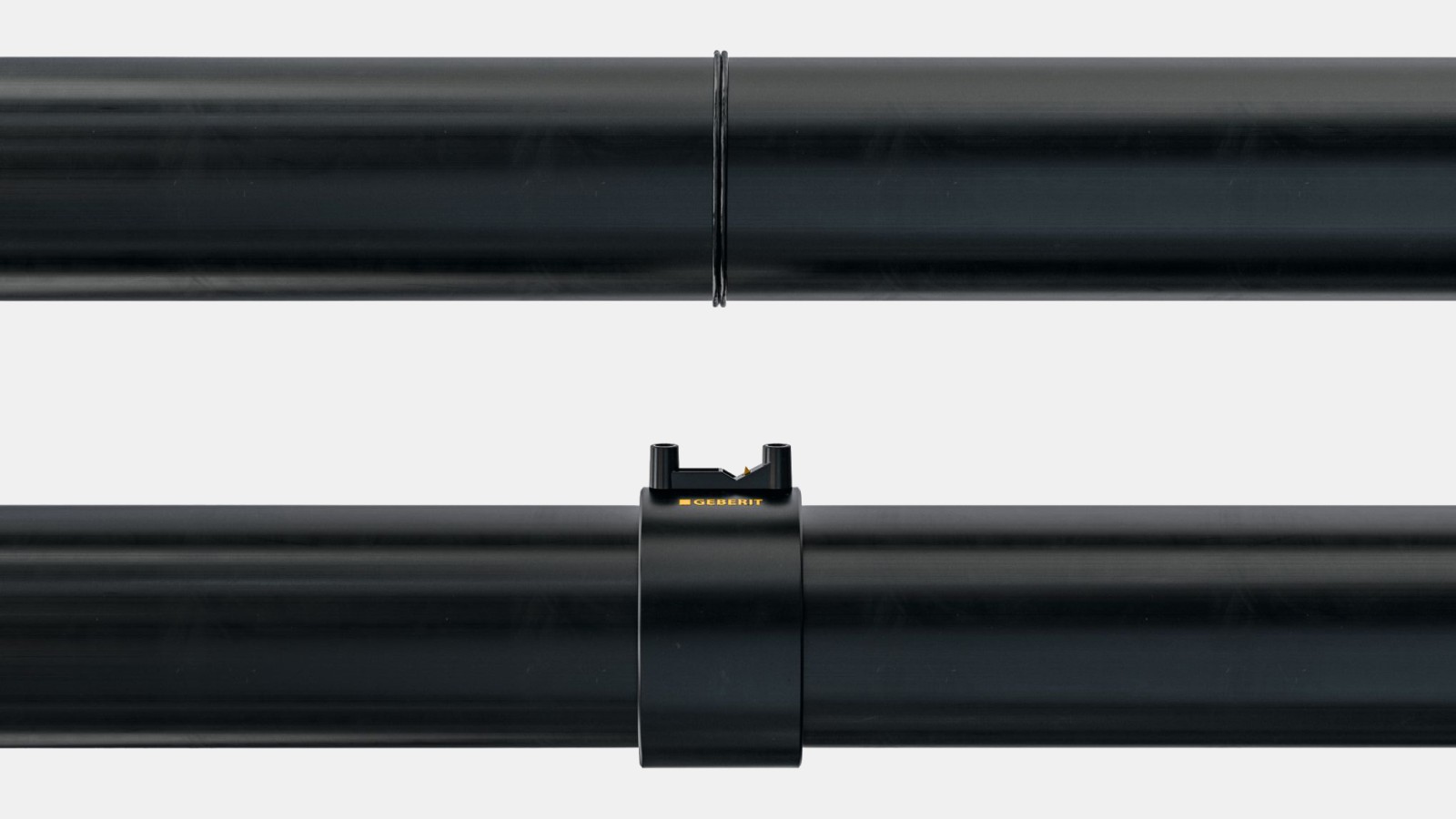

Les tuyaux et pièces Geberit PE sont assemblés par soudure de manière simple, rapide et durable. Les raccords soudés sont réalisés soit à l’aide d’un outil de soudage au miroir, soit avec un manchon électrosoudable Geberit. Divers outils et accessoires sont disponibles à cet effet.
Les raccords soudés des tuyaux Geberit PE restent étanches pendant de nombreuses années et offrent une grande sécurité aux maîtres d’ouvrage et aux installateurs sanitaires. Les raccords soudés conviennent également à la préfabrication ainsi qu’à la pose des conduites dans des dalles en béton.
Gagner du temps grâce à la préfabrication
Les conduites Geberit PE peuvent être préfabriquées en atelier, ce qui réduit le temps de pose dans les dalles en béton. Les conduites préfabriquées sont faciles à transporter de par leur légèreté.

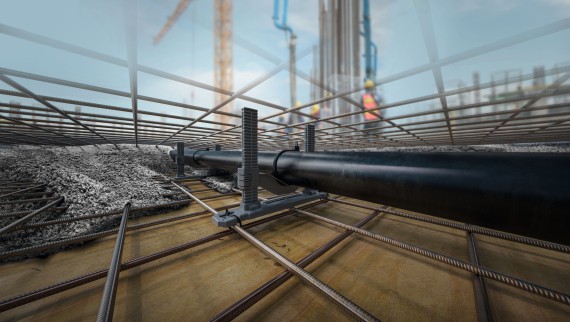

Avec le collier à sceller en dalle Geberit, les conduites peuvent être positionnées rapidement et de manière fiable dans la dalle en béton.
Convient pour la pose dans les dalles en béton
Grâce à leur raccord soudé indémontable, les conduites Geberit PE peuvent également être posées dans le béton. Avec le collier à sceller en dalle Geberit, les conduites peuvent être positionnées rapidement et de manière fiable dans la dalle en béton.
Vue d’ensemble du système Geberit PE
Dimensions
Dimensions de conduite disponibles
| Diamètre nominal (DN) | Dimension d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |
Pièces

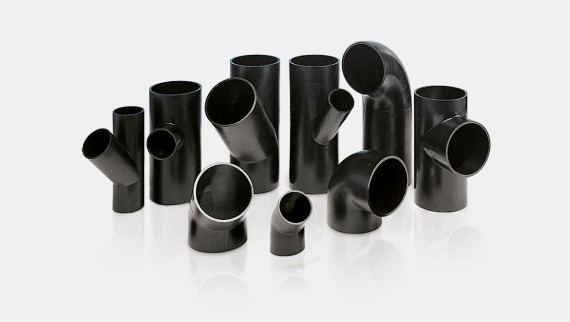

Assortiment Pour pratiquement toutes les applications d’évacuation
Pièces disponibles

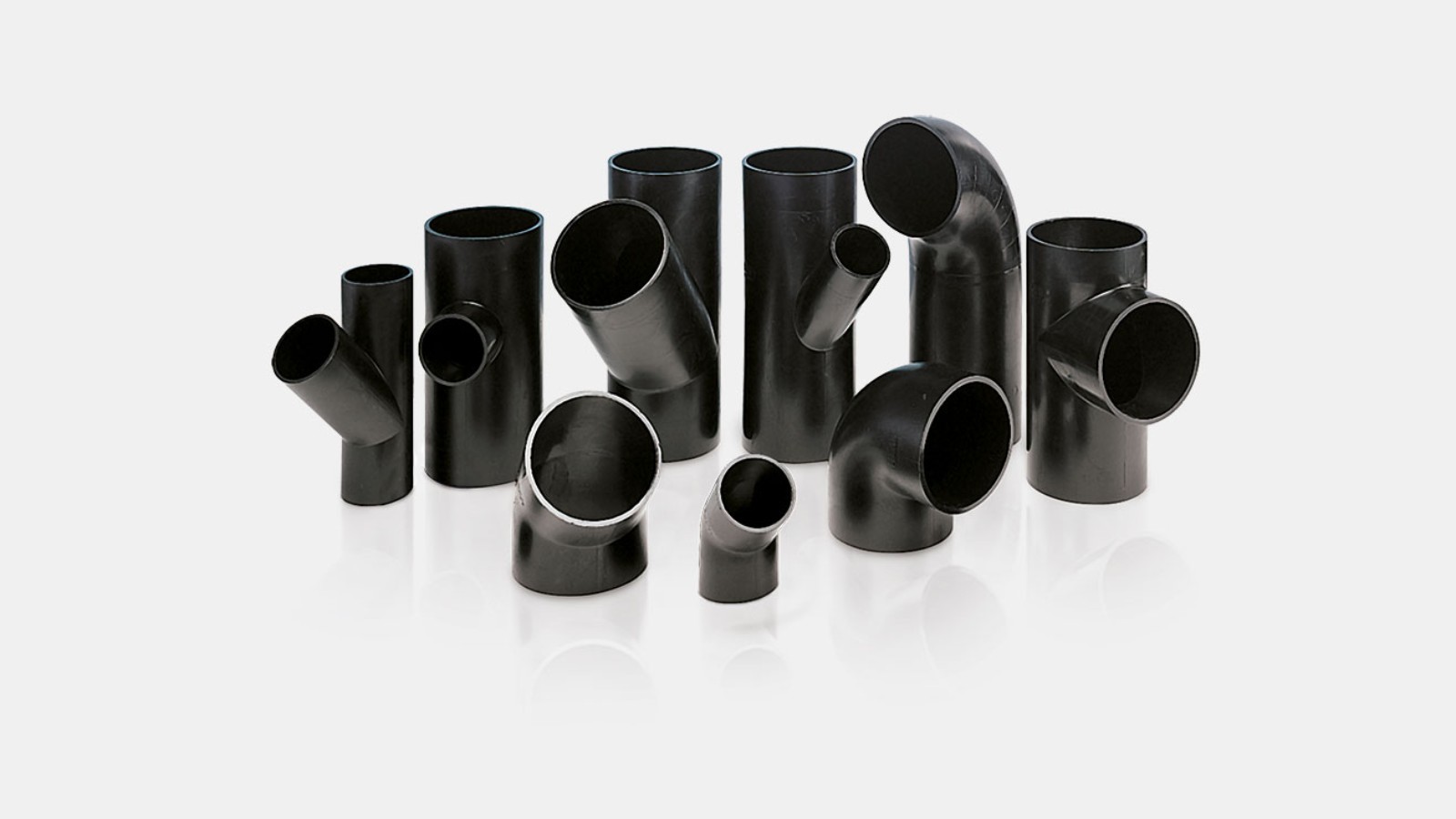

L’assortiment Geberit PE comprend un large choix de pièces, y compris diverses pièces spéciales.
Il est ainsi possible de répondre à pratiquement toutes les exigences en matière d’évacuation, sans compromis.
Accessoires
Produits disponibles

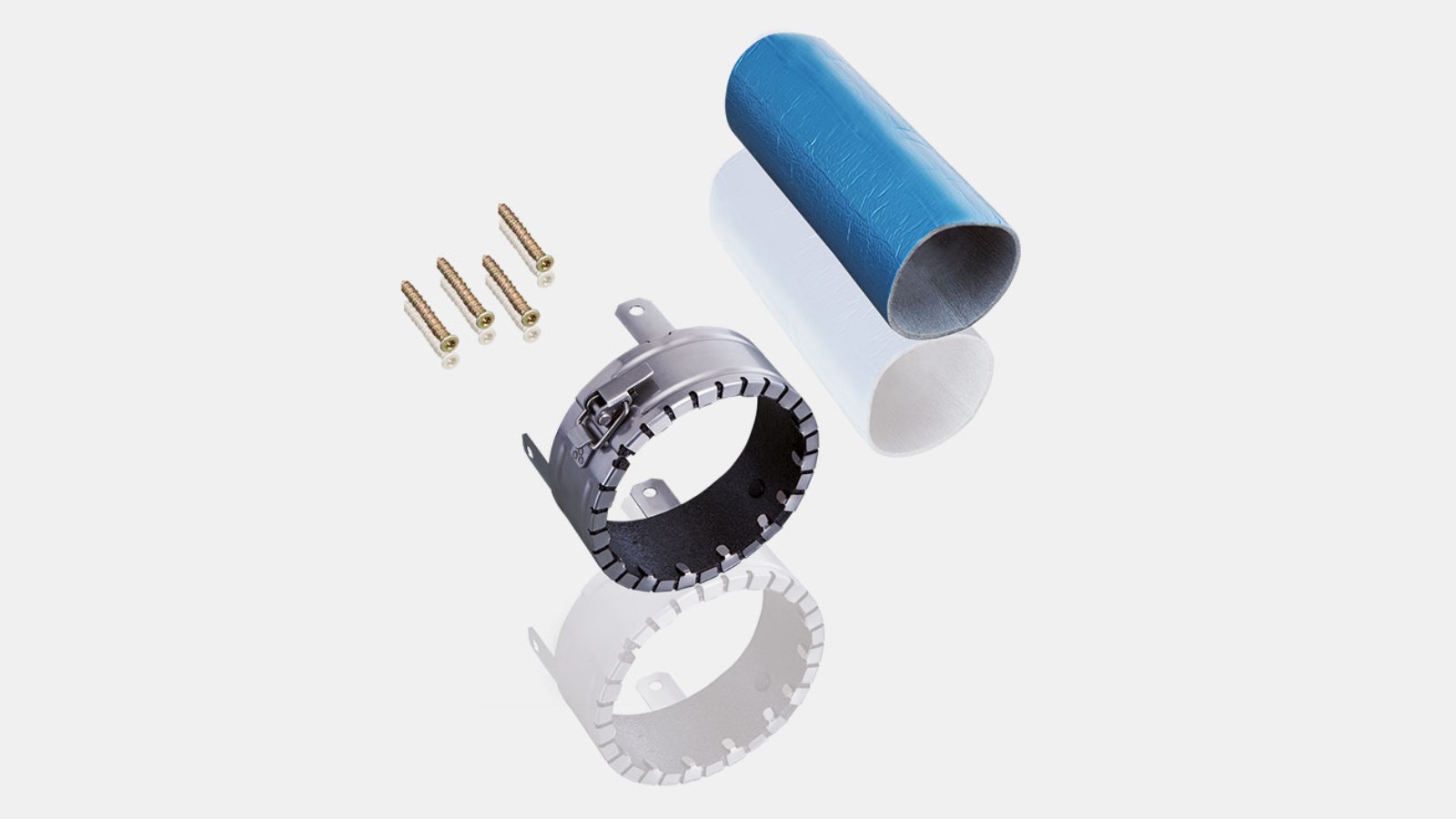

Protection incendie pour Geberit PE
- Geberit propose des manchettes coupe-feu jusqu’à la classe de résistance au feu F 120
- Des essais de résistance au feu ont été réalisés conformément à la norme EN 1366-3
- Les manchettes coupe-feu Geberit RS90 Plus EN sont homologuées pour une résistance au feu de 90 minutes (ETA/ETB).
Vérifier dès maintenant la configuration de chantier avec l’outil de protection incendie Geberit
Caractéristiques techniques
Vue d’ensemble
| Geberit PE | |
|---|---|
| Matériau | PE-HD |
| Coefficient de dilatation en longueur | 0,17 mm/(m K) |
| Compensation de la dilatation en longueur | Nécessite un manchon long |
| Température de montage | -20 à 40 °C |
| Température d’application sous charge permanente | -20 à 80 °C |
| Résistance aux produits chimiques | Résistance à 95% des produits chimiques, acides et solutions alcalines courants |
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits (DEP) assurent une transparence totale et permettent de comparer les produits selon leurs impacts environnementaux.
Des DEP sont disponibles pour les conduites et les pièces Geberit PE les plus courantes:
- Geberit PE (en anglais)
- Pièces Geberit PE (en anglais)
En savoir plus sur la construction durable et les DEP (en allemand)
