Geberit PE Sistema di scarico robusto in polietilene
Tubi PE resistenti, in qualsiasi situazione
Il materiale del tubo in polietilene (PE) è estremamente leggero e al tempo stesso straordinariamente resistente. Il sistema di smaltimento Geberit PE è progettato per resistere a forti sbalzi di temperatura, elevate pressioni e sostanze chimiche aggressive come acidi e alcali. I robusti tubi Geberit PE sono disponibili in tutti i diametri più comuni, da d32 a d315. La gamma di raccordi, compresi quelli speciali, è pressoché completa.
Geberit PE è la soluzione ideale ovunque non siano richiesti particolari requisiti di isolamento acustico, sia in ambito residenziale che industriale.. Per gli smaltimenti per edifici abitativi o l'industria. Grazie alla tecnica di collegamento inscindibile, potete impiegare Geberit PE in molteplici applicazioni: incasso in coperture in calcestruzzo o nel terreno, costruzione di ponti, oppure smaltimento delle acque meteoriche con il sistema scarichi per tetti Geberit Pluvia. La tecnica di collegamento in modo inscindibile consente l'impiego di Geberit PE in diverse applicazioni senza particolari requisiti di isolamento acustico come l'incasso nelle coperture in calcestruzzo o nel terreno, l'impiego nella costruzione di ponti o per lo smaltimento con lo scarico per tetto Geberit Pluvia.
Le installazioni possono essere prefabbricate direttamente in cantiere oppure in officina.
Validi motivi per Geberit PE
Collegamento inscindibile
La tecnica di collegamento in modo inscindibile può essere utilizzata per quasi tutte le applicazioni di scarico.
Resistente alle sostanze chimiche
Il sistema di smaltimento Geberit PE è resistente alla maggior parte degli alcali, degli acidi e delle sostanze chimiche reperibili in commercio.
Meno condotte, minore ingombro, maggiore potenza
Geberit PE per l'evacuazione delle acque meteoriche con sistema in depressione Geberit Pluvia.
Per coperture in calcestruzzo e terreno
Le robuste condotte Geberit PE possono essere posate nelle coperture in calcestruzzo o nel terreno.
Principali applicazioni e campi d'impiego
Evacuazione delle acque meteoriche con sistema in depressione
Grazie all'elevata resistenza alla pressione di Geberit PE, si tratta di un sistema collaudato per l'evacuazione delle acque meteoriche con sistema in depressione come nel caso di Geberit Pluvia.
Prefabbricazione
In caso di smaltimenti per edifici abitativi senza requisiti di isolamento acustico, Geberit PE può essere prefabbricato in officina e installato saldamente nella copertura in calcestruzzo con il braccialetto per incasso nel calcestruzzo Geberit.

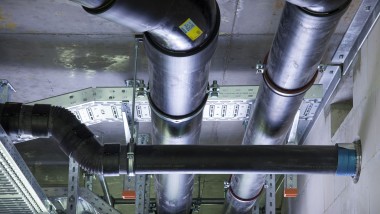

Applicazioni industriali
Grazie all'elevata resistenza del materiale, Geberit PE è adatto a diversi compiti di scarico nell'industria.
Progetti con requisiti di protezione antincendio
Sono state eseguite prove antincendio per diverse situazioni di installazione, in conformità alla norma EN 1366-3. Insieme al collare antincendio per tubi Geberit RS90 Plus EN, il sistema di smaltimento Geberit PE è approvato dalle autorità edilizie per una resistenza al fuoco di 90 minuti (valutazione tecnica europea).

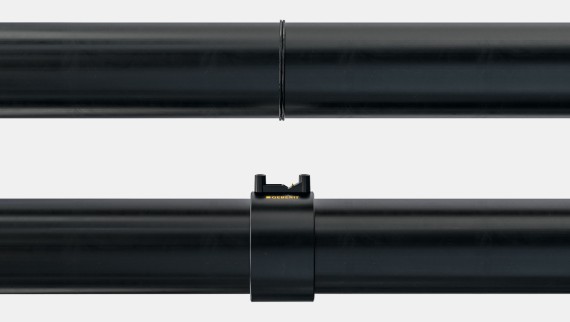

Tecniche di collegamento per Geberit PE Con collegamento inscindibile

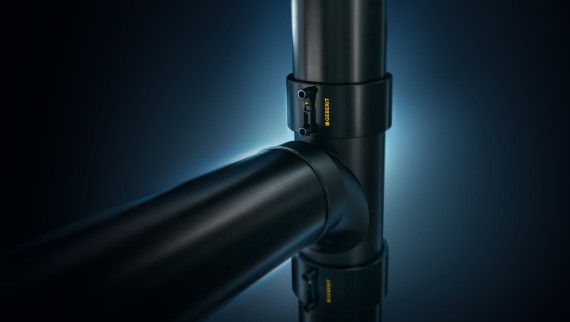

I tubi e i raccordi Geberit PE vengono saldati tra loro in modo semplice, rapido e duraturo. I collegamenti saldati sono realizzati con attrezzi per saldatura a specchio o con il manicotto termoelettrico Geberit. A tale scopo sono disponibili vari attrezzi e accessori.
I collegamenti saldati dei tubi Geberit PE vantano caratteristiche di tenuta della durata di molti anni e garantiscono ai committenti e agli installatori idrosanitari un alto grado di sicurezza. I collegamenti saldati sono adatti anche per la prefabbricazione e la posa delle condotte nelle coperture in calcestruzzo.
Più veloce grazie alla prefabbricazione
Le condotte Geberit PE possono essere prefabbricate direttamente in officina, permettendovi di risparmiare tempo prezioso durante la posa nella copertura in calcestruzzo. Grazie al peso ridotto, le sezioni prefabbricate sono facili da movimentare e trasportare, semplificando ulteriormente le operazioni in cantiere.
Con il braccialetto per incasso nel calcestruzzo Geberit, i tubi possono essere posizionati in modo rapido e sicuro nella copertura in calcestruzzo.

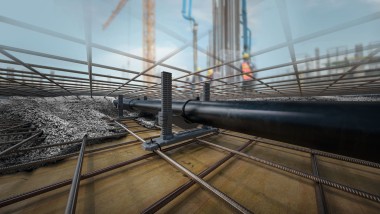

Adatti per la posa nelle coperture in calcestruzzo
Le condotte Geberit PE possono essere posate anche nel calcestruzzo con il collegamento saldato inscindibile. Con il braccialetto per incasso nel calcestruzzo Geberit, i tubi possono essere posizionati in modo rapido e sicuro nella copertura in calcestruzzo.
Geberit PE in sintesi
Dimensioni
Dimensioni tubo disponibili
| Diametro nominale (DN) | Dimensione d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |

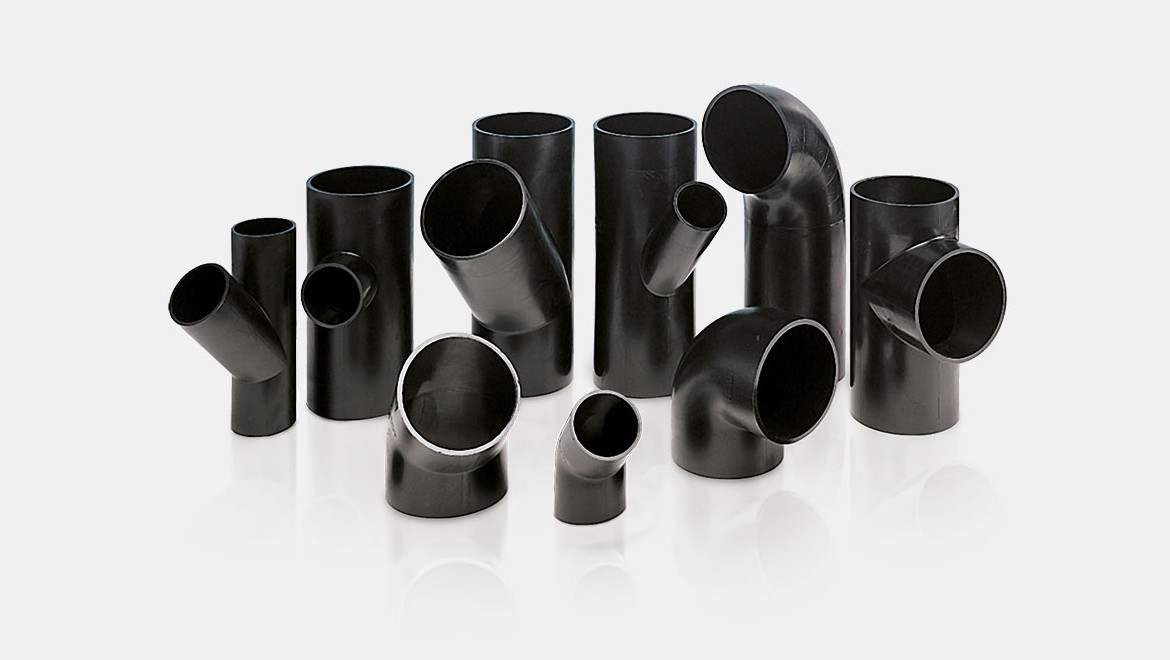

Raccordi
Una gamma che copre pressoché tutte le esigenze di scarico
Raccordi disponibili
La gamma Geberit PE è composta da un gran numero di raccordi, compresi vari raccordi speciali.
Ciò significa che quasi tutte le esigenze di scarico possono essere risolte senza compromessi con Geberit PE.
Accessori
Prodotti disponibili
Protezione dagli incendi per Geberit PE
- Geberit offre collari antincendio fino alla classe di resistenza al fuoco F 120
- Test antincendio sono stati effettuati secondo EN 1366-3
- Omologazione edilizia dei collari antincendio Geberit RS90 Plus per una resistenza al fuoco di 90 minuti (valutazione tecnica europea).
Verificate subito la situazione costruttiva con lo strumento antincendio Geberit
Dati tecnici
Panoramica
| Geberit PE | |
|---|---|
| Materiale | PE-HD |
| Coefficiente di dilatazione lineare | 0,17 mm/(m K) |
| Ricezione della lunghezza della dilatazione | Richiede manicotto di dilatazione |
| Temperatura di montaggio | da -20 a 40 °C |
| Temperatura applicazione sollecitazione prolungata | da -20 a 80 °C |
| Resistenza a prodotti chimici | 95% di tutte le soluzioni alcaline, acidi e prodotti chimici disponibili in commercio |
Dichiarazione ambientale di prodotto
Dichiarazione ambientale di prodotto EPD
Le dichiarazioni ambientali di prodotto (EPD) creano trasparenza e consentono di confrontare i prodotti in termini di impatto ambientale.
Per Geberit PE sono disponibili dichiarazioni ambientali di prodotto per i tubi e i raccordi più comuni:
- Geberit PE (in inglese)
- Raccordi Geberit PE (in inglese)
Per saperne di più sull'edilizia sostenibile e sulle dichiarazioni ambientali di prodotto (in tedesco)
