Geberit FlowFit Durchflussoptimiertes Rohrleitungssystem
Fliessend leicht zu installieren
Das Versorgungssystem Geberit FlowFit mit lateraler Presstechnologie vereinfacht die Installation an verschiedenen Stellen und beschleunigt den Arbeitsablauf. Mit nur zwei Pressbacken können alle Durchmesser von d16 bis 75 mm verpresst werden. Somit fallen häufige Werkzeugwechsel weg.
Sichtfenster lassen Installateure erkennen, ob das Rohr tief genug eingesteckt ist. Und dank den blauen oder orangen Pressindikatoren auf den Fittings wissen sie, wenn das Rohrleitungssystem richtig installiert und sicher verpresst ist.
Zudem sind die Geberit FlowFit Pressfittings durchflussoptimiert – somit können geringere Durchmesser für die Trinkwasserinstallation eingesetzt werden.
Die Geberit FlowFit Rohre sind als Stangen und Rollenware mit und ohne Dämmung verfügbar. Das umfangreiche Sortiment der Geberit FlowFit Fittings ist für viele Einsatzbereiche geeignet.
Gute Gründe für Geberit FlowFit
Einfache Installation
Reibungslose Installation mit weniger Arbeitsschritten und ohne Unsicherheiten.
Zwei Pressbacken für alle Dimensionen
Reibungslose und schnelle Installation mit weniger Werkzeugwechsel.
Sicher verpresst
Eindeutige Werkzeugführung und zuverlässige Kontrolle der verpressten Installation.
Durchflussoptimiert
Planung kleinerer Rohrdurchmesser durch minimale Druckverluste.
Hauptanwendungen
Trinkwasser
Geberit FlowFit ist das ideale System für die gesamte Trinkwasserinstallation im Gebäude; vom Hauseintritt über die Kellerverteilung und Steigzone bis und mit der Stockwerkverteilung.

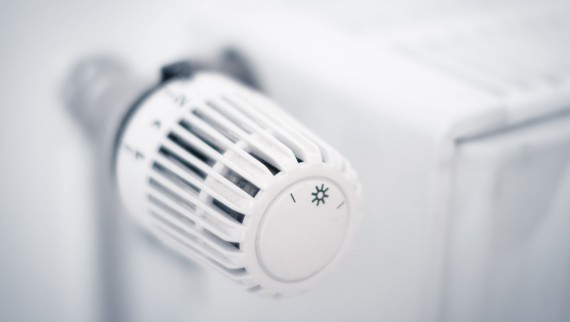

Heizungsanlagen
Geberit FlowFit ist bestens geeignet für die Wärmeverteilung von Heizungsanlagen sowie für Kühlwasseranlagen mit und ohne Frostschutzmittel.
Druckluft und vieles mehr
Geberit FlowFit ist auch optimal für das Verteilnetz von Druckluftanlagen. Die Vielzahl an weiteren Anwendungen finden Sie in den Verwendungsübersichten.
Vorteile von Geberit FlowFit Ohne Mühe sicher installieren
Installieren in wenigen Schritten
Geberit FlowFit ermöglicht sicheres und müheloses Arbeiten durch den Wegfall einzelner Arbeitsschritte und weniger Werkzeuge. Zudem vereinfachen klare Kontrollmöglichkeiten eine vollständige und sichere Installation.

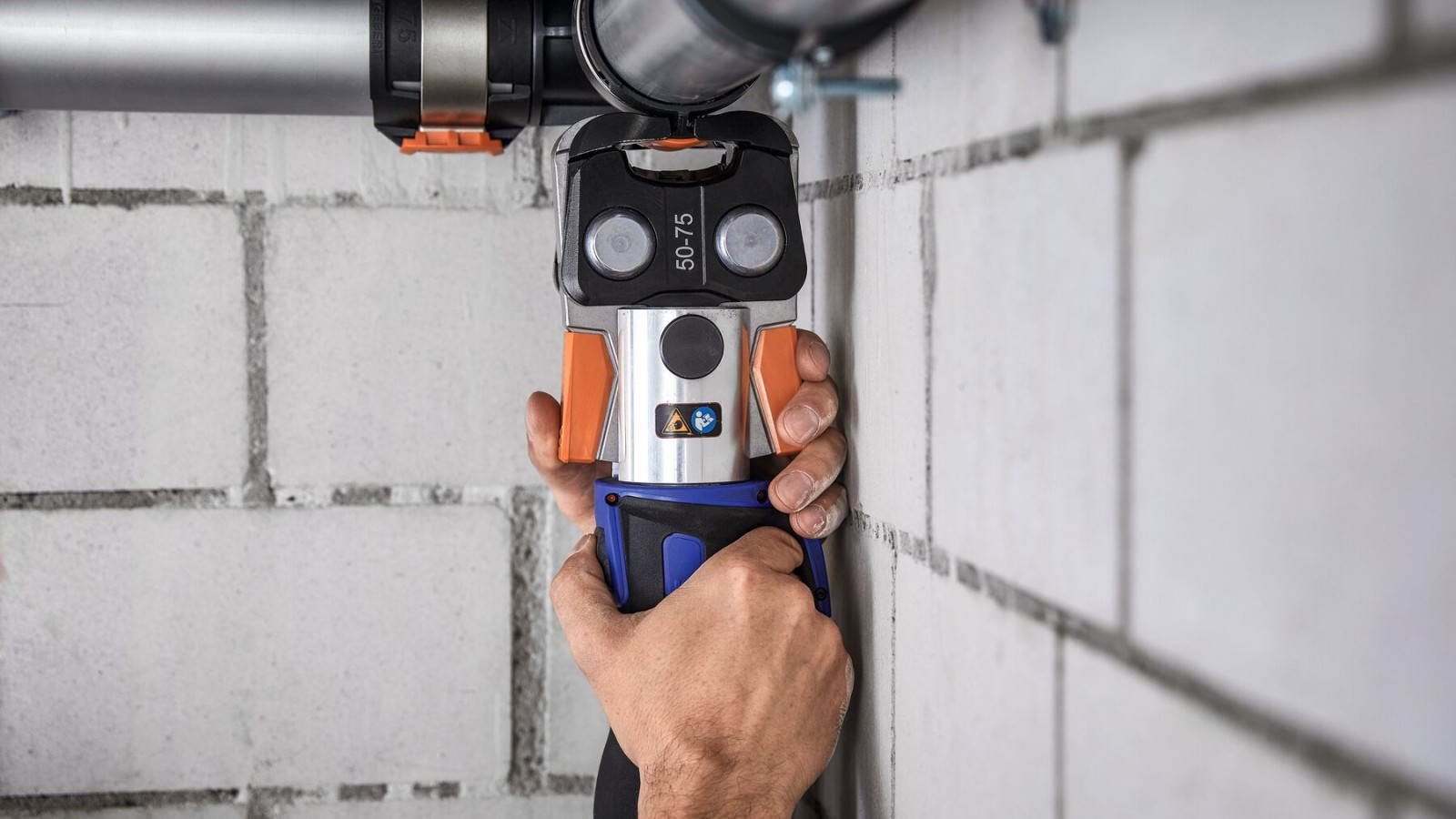

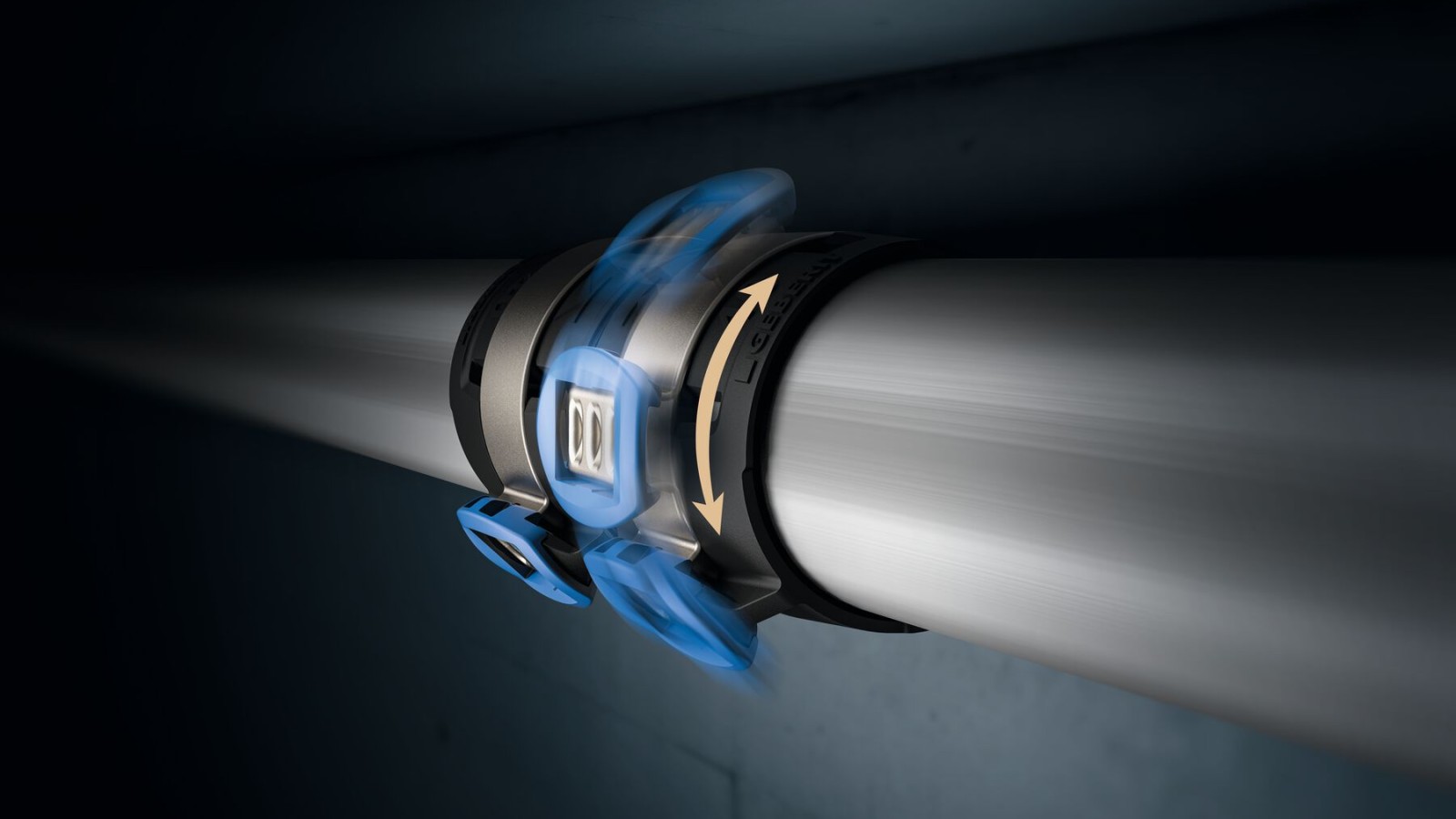

Die Pressstelle ist drehbar, somit kann die Pressbacke in jeder Einbausituation gut angesetzt werden. Damit lassen sich die Pressverbindungen auch an engen und schwer zugänglichen Einbaustellen sicher verpressen.
Aufgrund des speziellen Fittingdesigns entfällt das Kalibrieren und Entgraten der Rohre nach dem Ablängen.

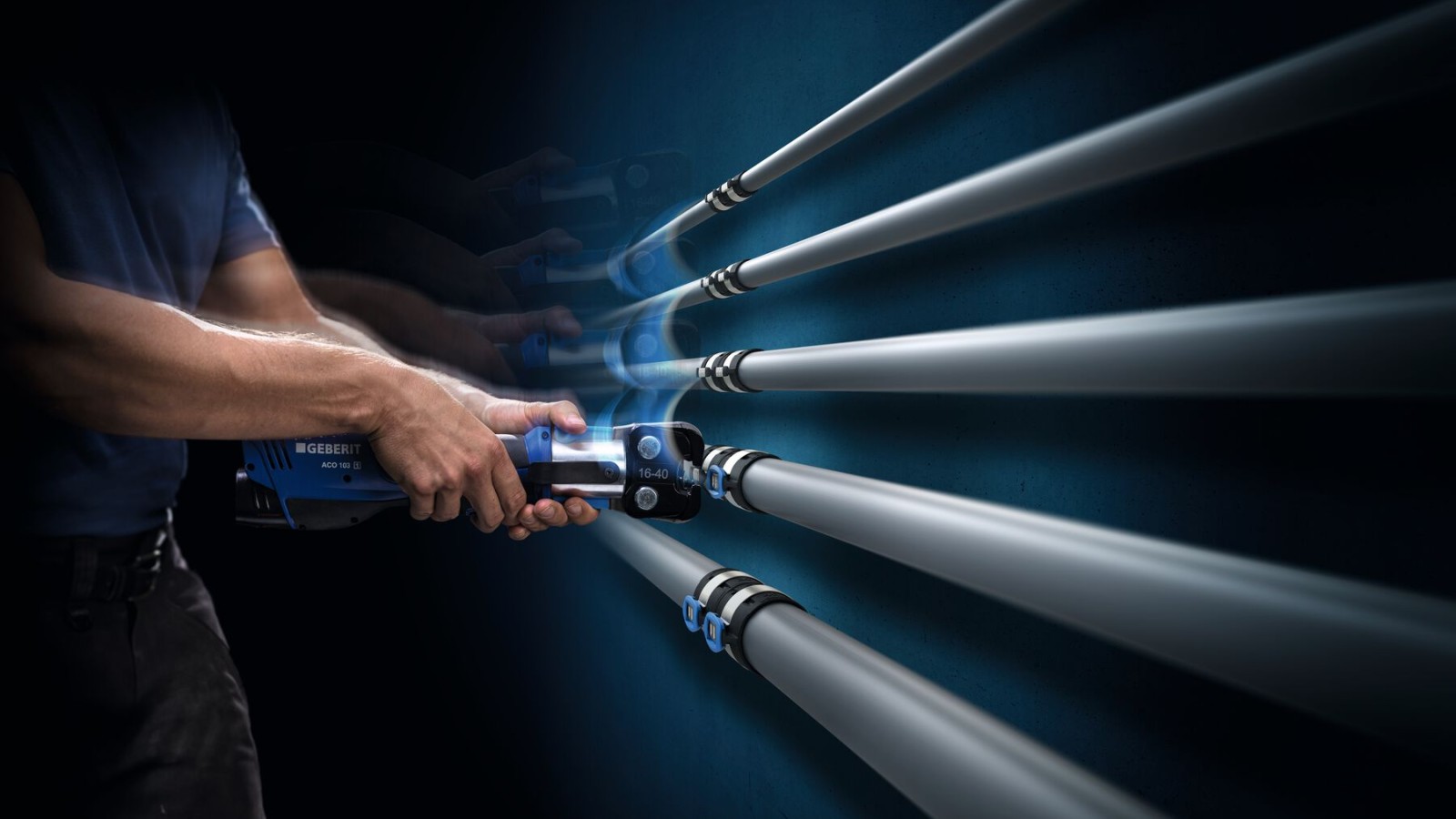

Kein ständiger Werkzeugwechsel

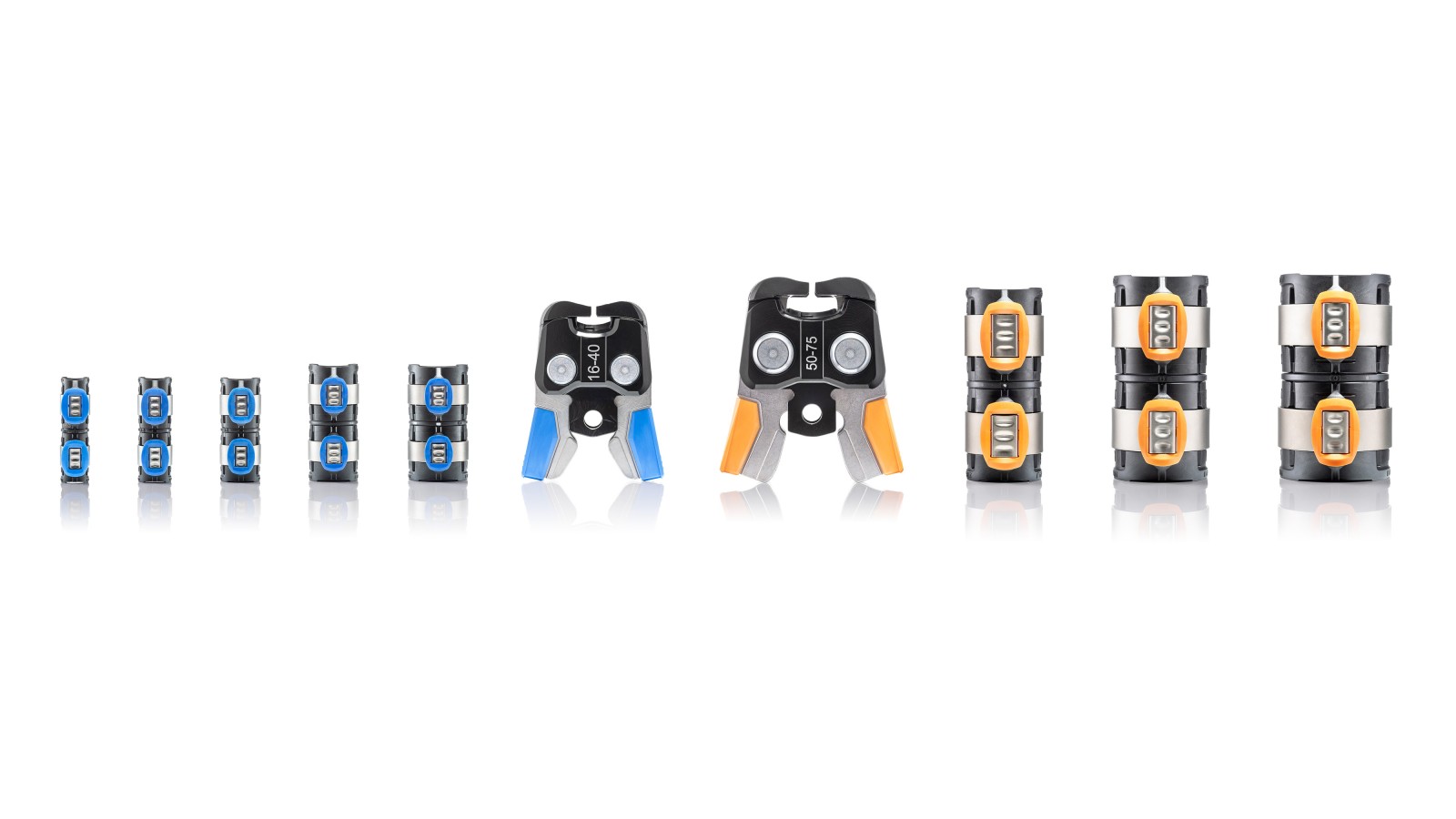

Mit nur zwei Pressbacken lassen sich die acht Rohrdimensionen von d16 bis 75 mm verarbeiten. Damit entfallen zeitraubende Backenwechsel und es braucht deutlich weniger Werkzeug auf der Baustelle.

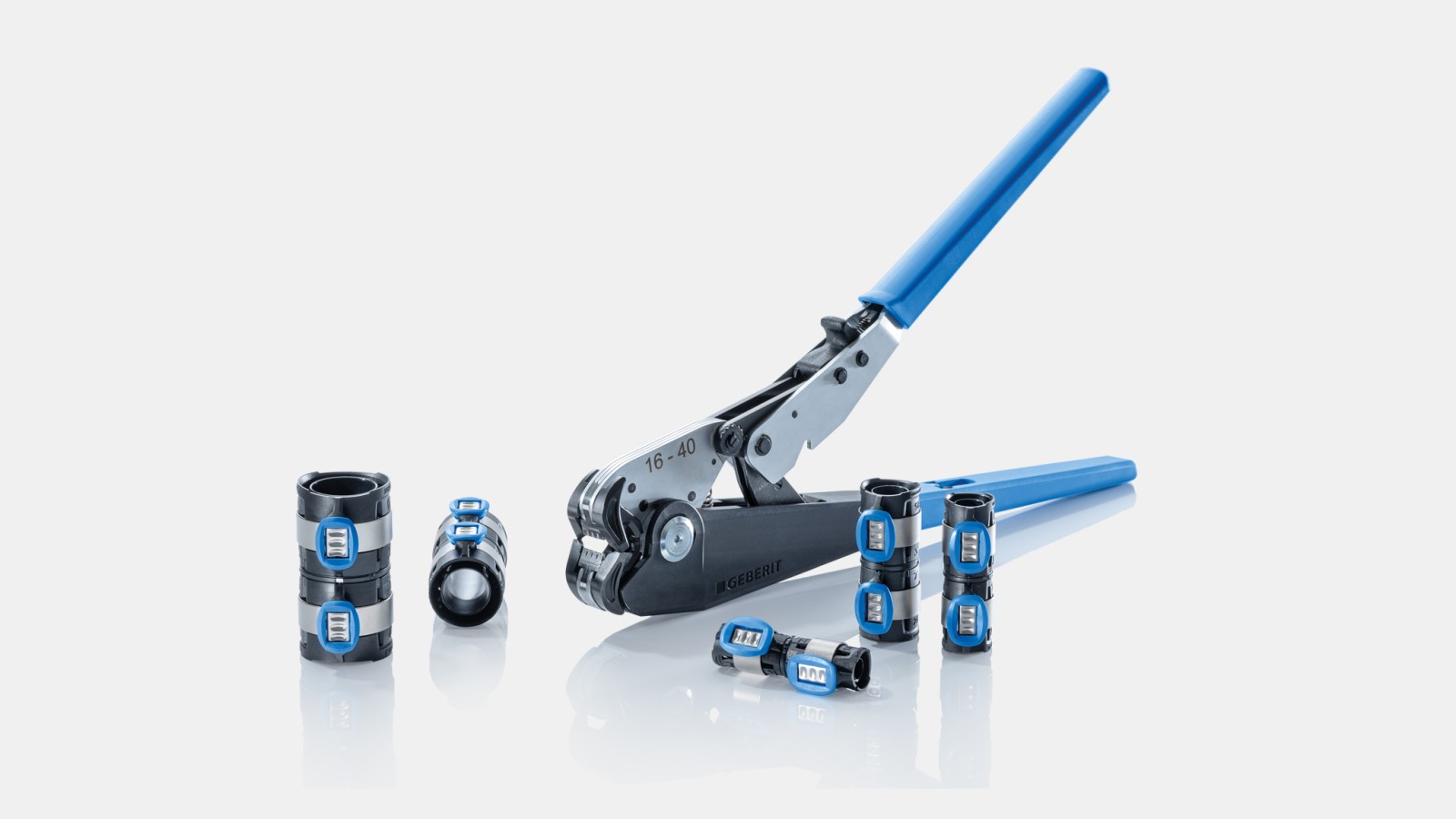

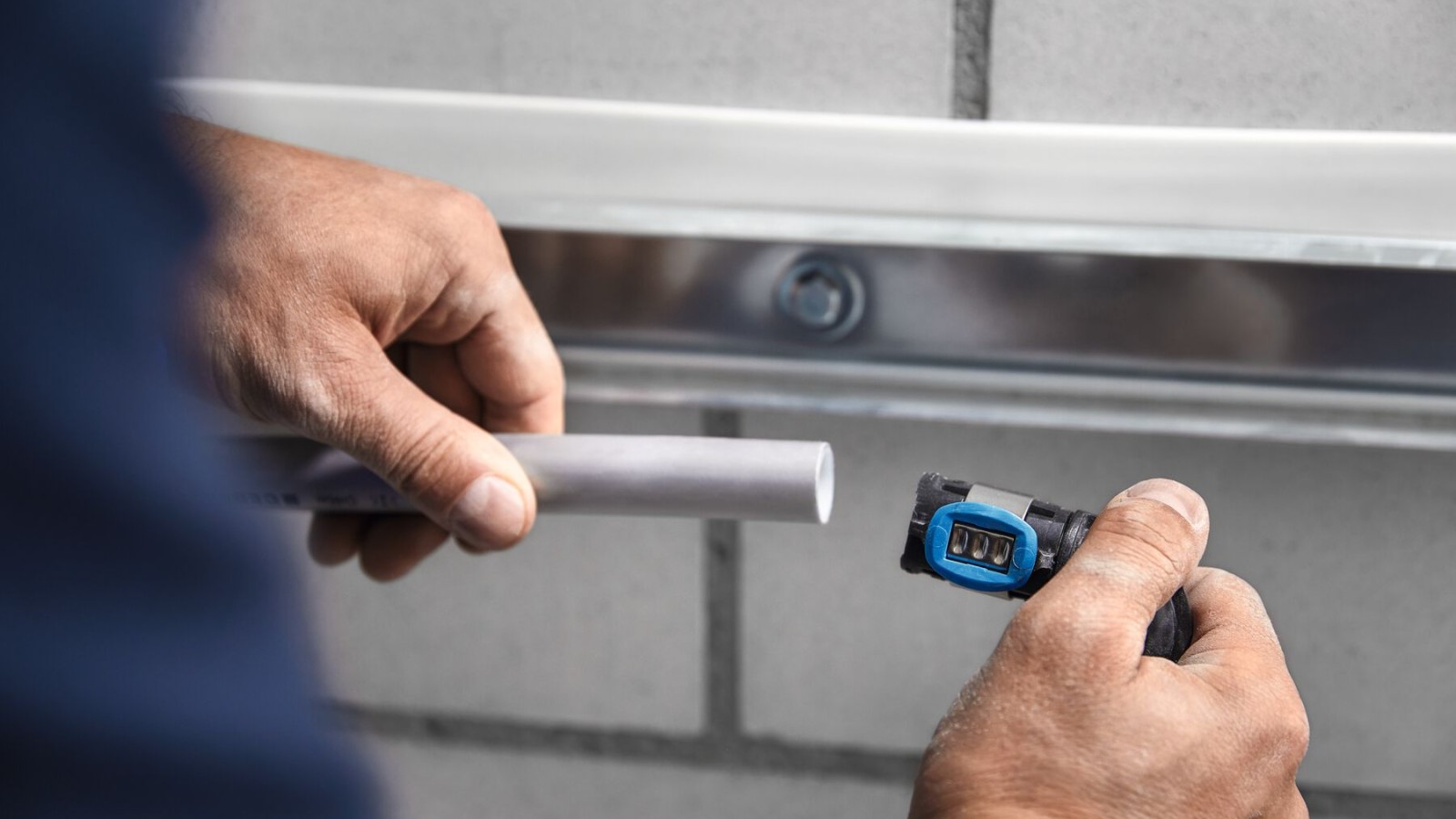

Die Dimensionen d16 bis 40 mm können optional mit einer Handpresszange verarbeitet werden. So lässt sich etwa ein ganzes Mehrfamilienhaus ohne Strom oder Akkuwechsel installieren.

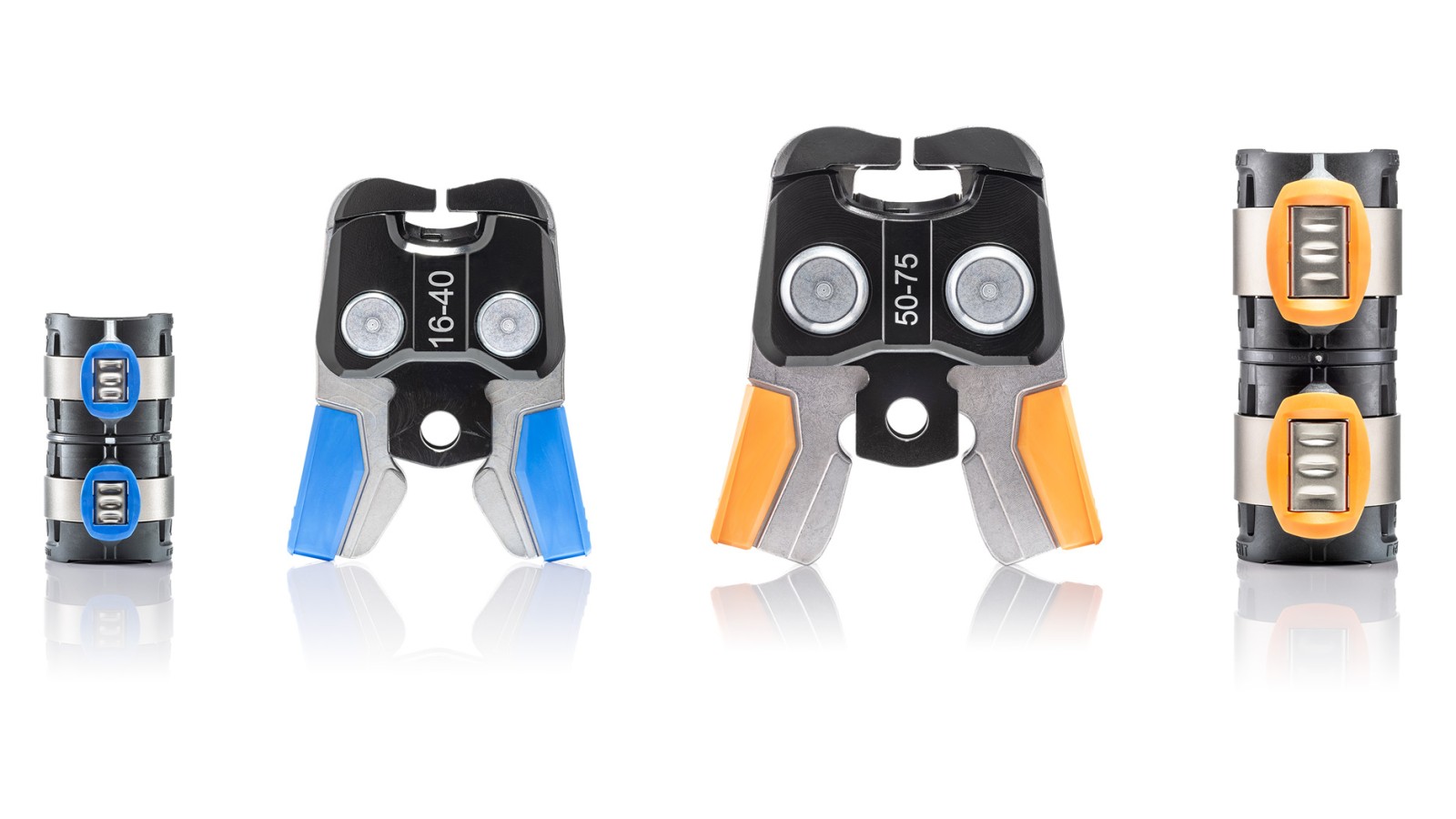

Die farbliche Kennzeichnung stellt eine klare Zuordnung von Backe und Fitting sicher.
Sichere Rohrverbindung durch Kontrolle

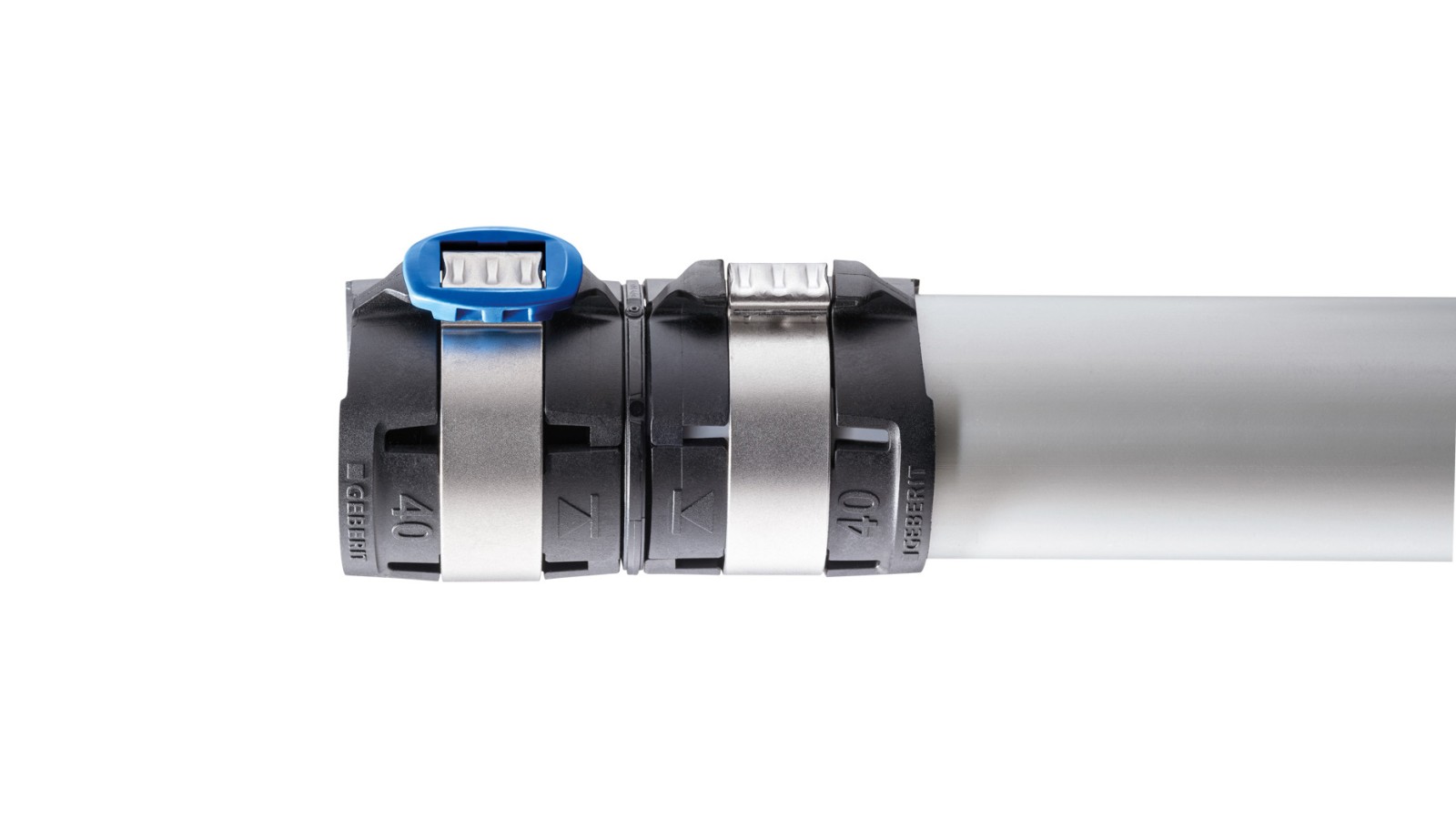

Geberit FlowFit sorgt gleich an mehreren Stellen für Sicherheit in der Verarbeitung. Über Sichtfenster im Fitting lässt sich die Einstecktiefe des Rohrs exakt kontrollieren.

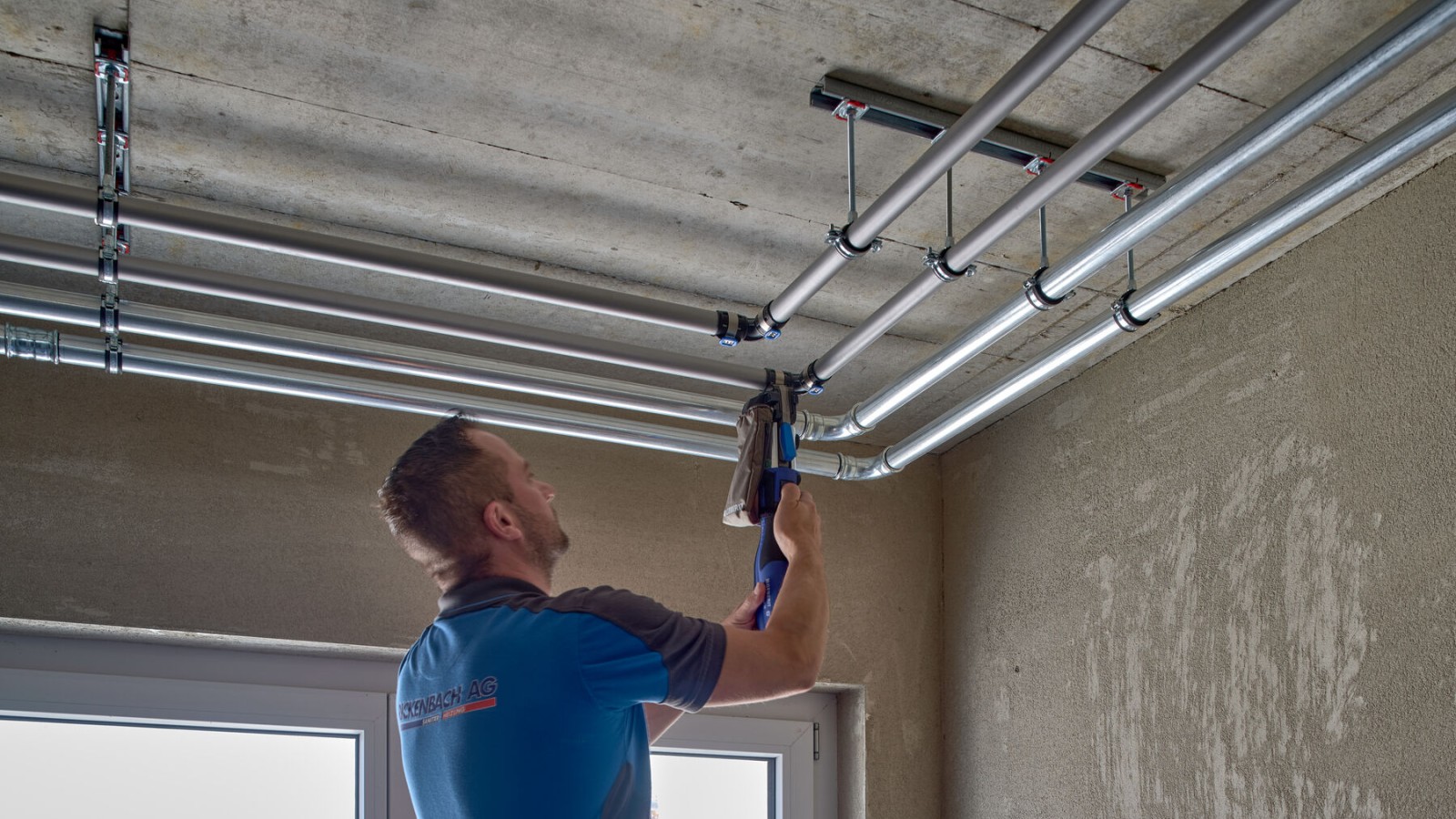

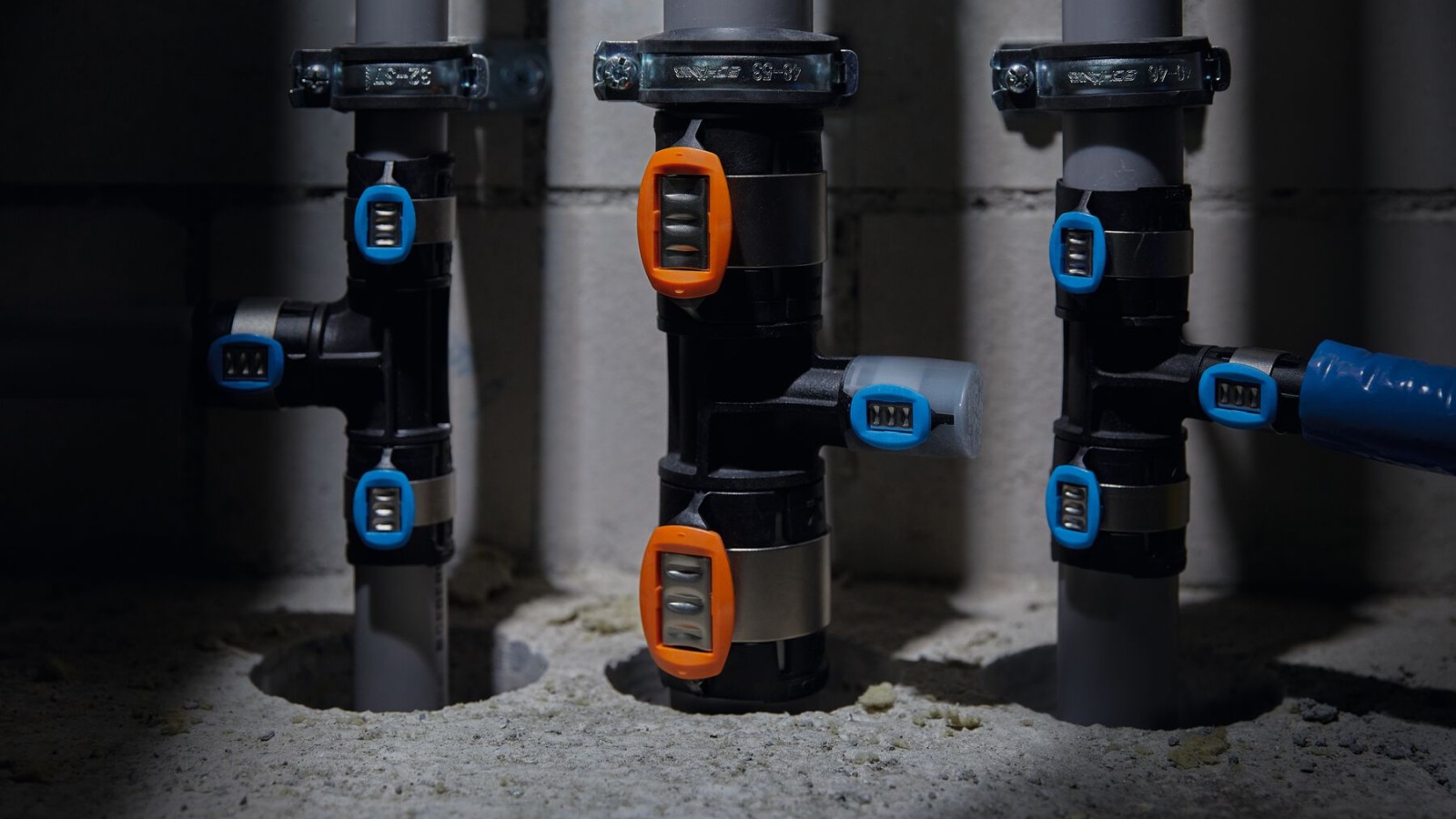

Der farbige Pressindikator fällt erst nach erfolgreicher Verpressung ab und signalisiert so bereits bei der Sichtkontrolle unverpresste Verbindungen eindeutig.

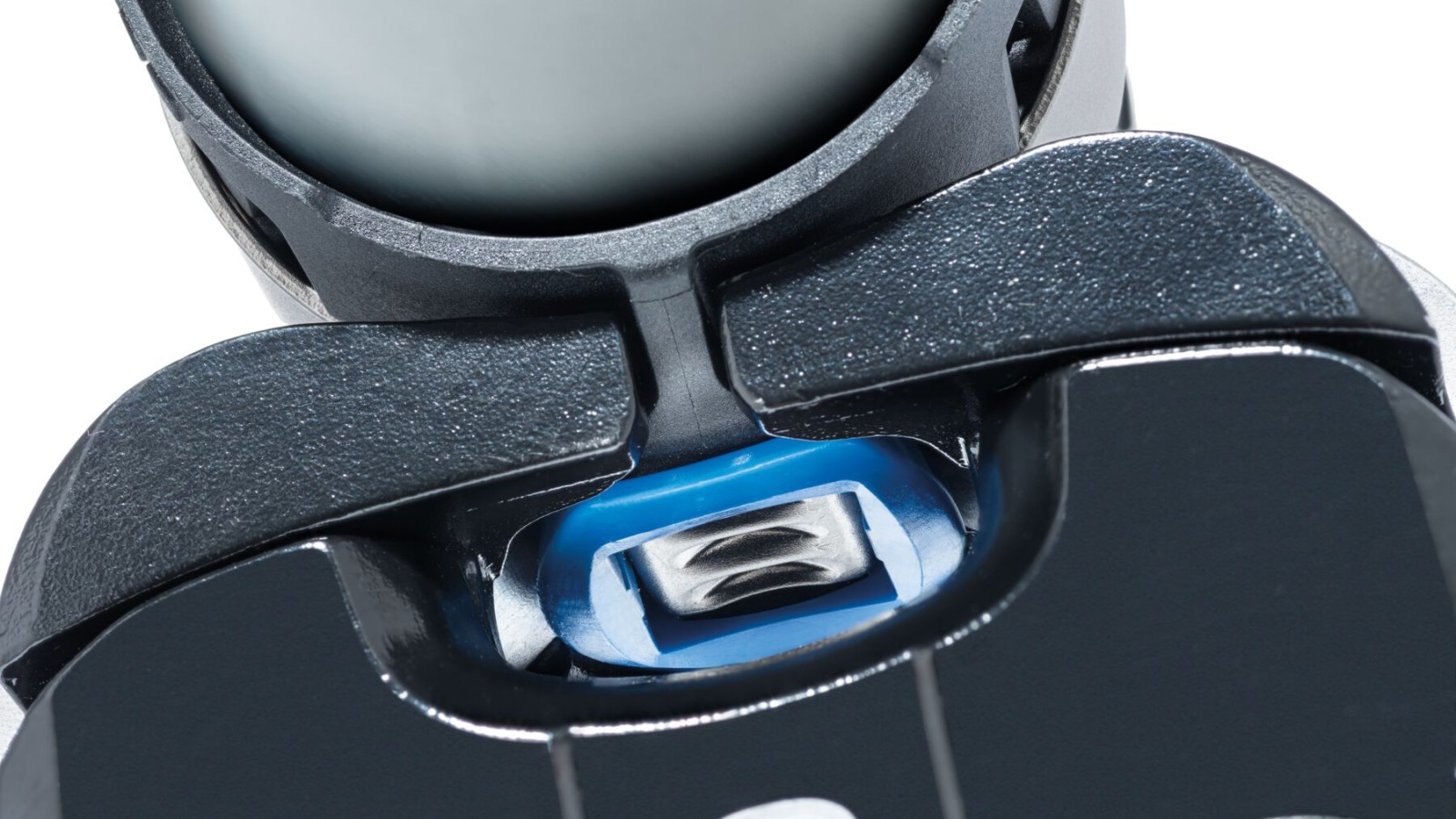

Werkzeug und Pressindikator passen ineinander wie Schloss und Schlüssel. Fehlverpressungen durch falschen Werkzeugansatz sind dadurch nahezu ausgeschlossen.
Optimale Dimensionierung

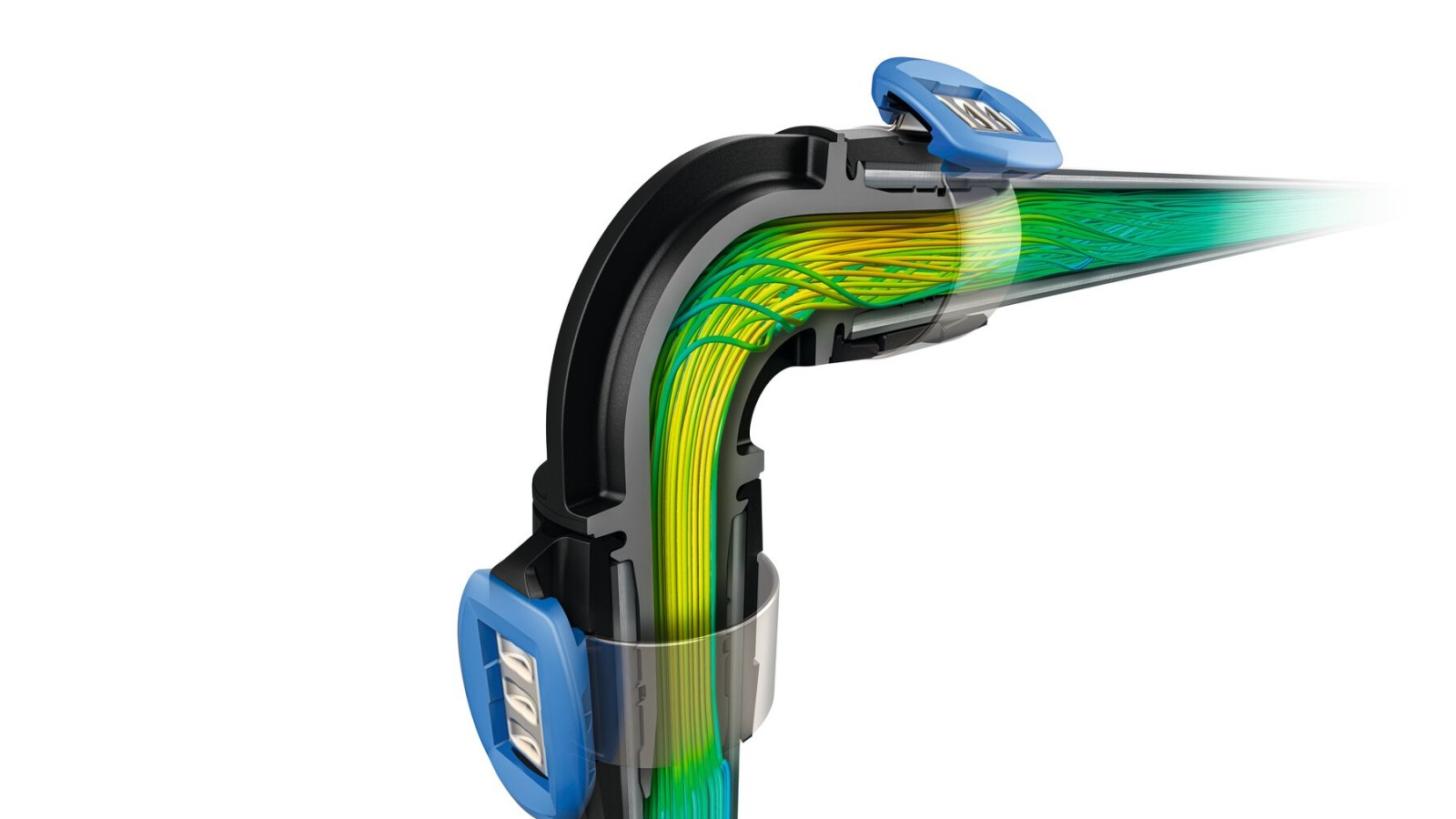

Das durchflussoptimierte Design der Pressfittings von Geberit FlowFit führt zu minimalen Druckverlusten. Eine Planung und Installation mit kleineren Durchmessern der Trinkwasserinstallation wird möglich.
Das führt zu kürzeren Ausstosszeiten, geringeren Wasservolumen und somit weniger Stagnation im Rohr.

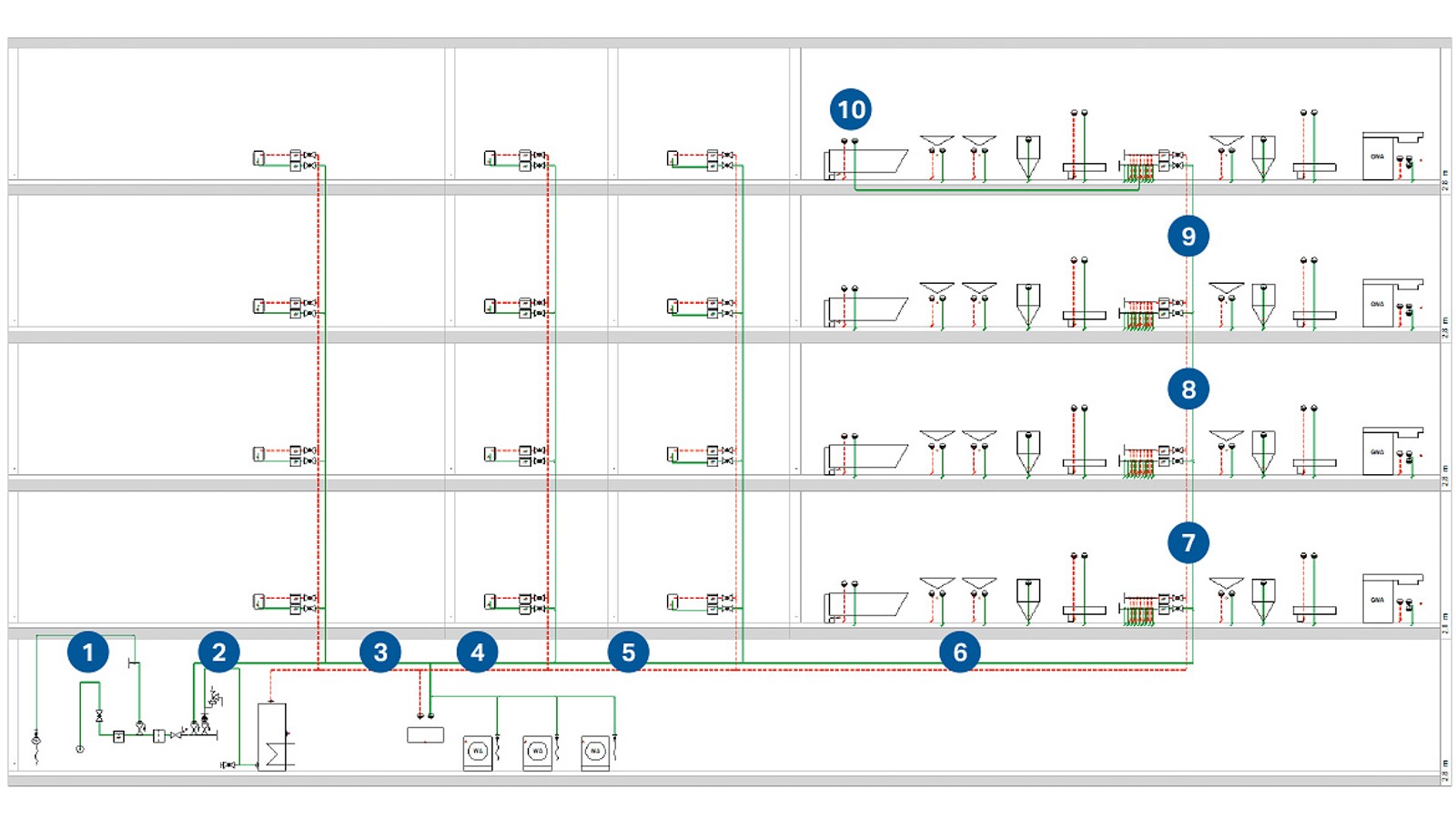

Druckverlustoptimiertes Versorgungssystem: Wegen der minimalen Druckverluste kann die Trinkwasserinstallation mit geringeren Rohrdimensionen umgesetzt werden als bislang.
Das bringt neben den Vorteilen für Hygiene auch Materialersparnis und weniger Installationsaufwand.

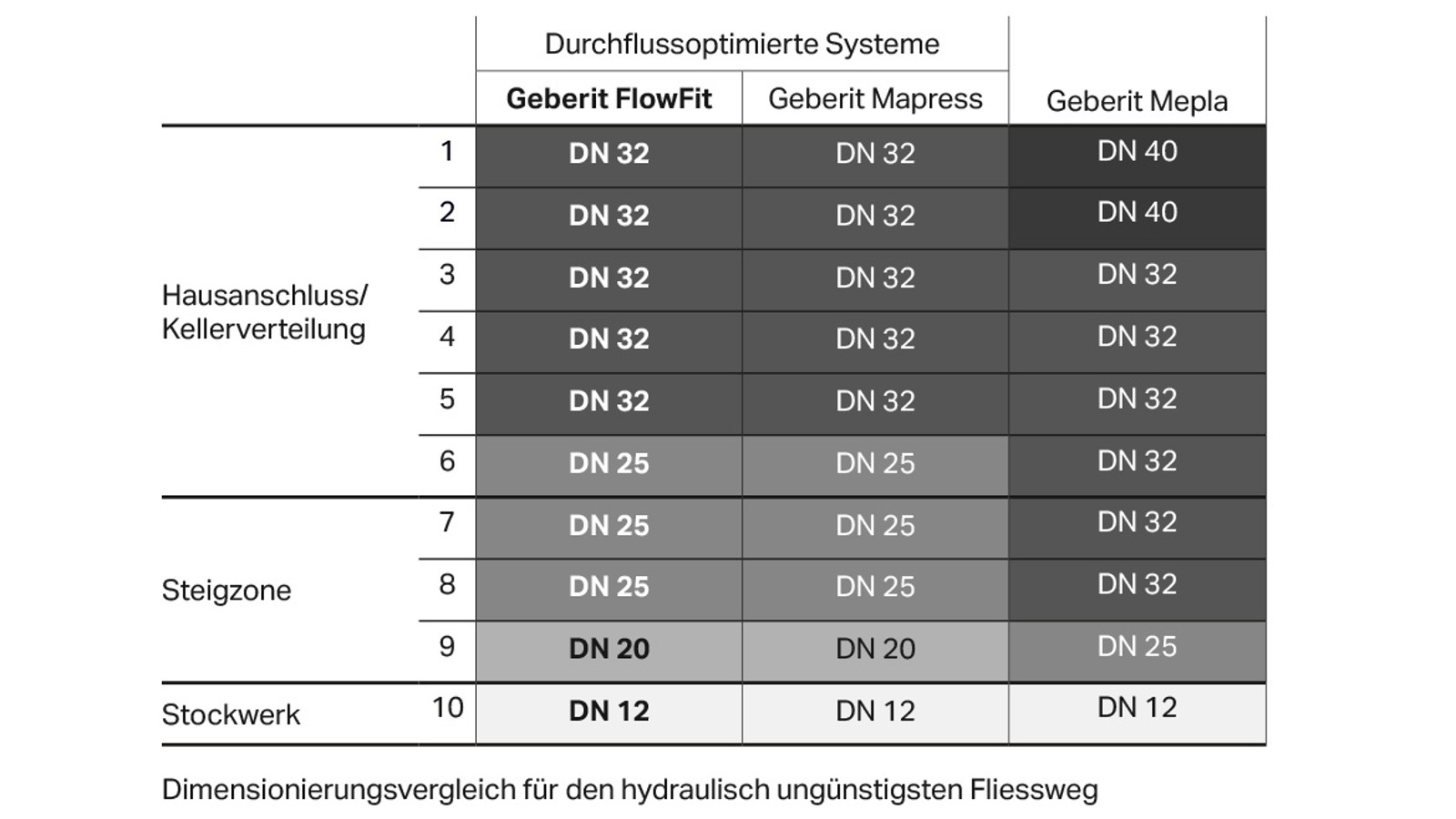

Druckverlust im Systemvergleich: Dank den minimalen Druckverlusten des Geberit FlowFit Systems erfolgt die Dimensionierung identisch mit dieser eines Edelstahlsystems. Hinzu kommt, dass im oben abgebildeten Objekt mit 16 Wohnungen alles mit d16 bis 40 mm ausgeführt wird. Damit kann das Objekt komplett ohne Pressbackenwechsel ausgeführt werden.
Durch die Verarbeitungsvorteile von Geberit FlowFit wird der Installationsaufwand im Vergleich zu einem Edelstahlsystem um bis zu 50% reduziert.
Planung ohne Hindernisse
Geberit BIM Catalogue Plug-in
Mit wenigen Klicks zum Ziel – bei der Planung von Geberit FlowFit ist auf die Daten Verlass: Aktuell, marktspezifisch und aussagekräftig stehen gerade auch für Planer, die BIM nutzen, optimale Lösungen zur Verfügung. Durch das Plug-in für Autodesk® Revit® erhalten die Benutzer einen direkten Zugriff auf die aktuellen BIM-Daten von Geberit Systemen.
Weitere Informationen und zum Download des Geberit BIM Catalogue Plug-ins

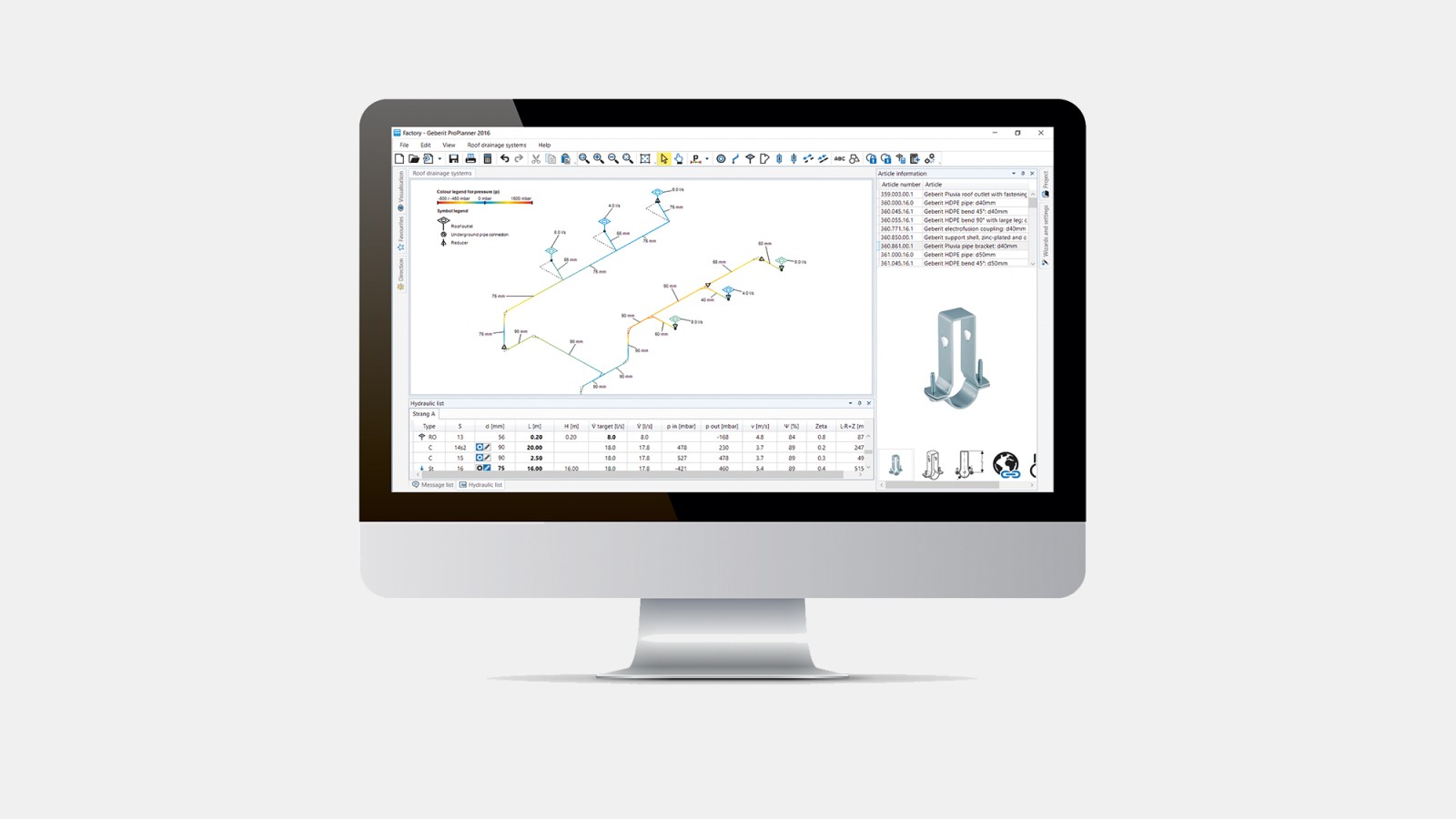

Geberit ProPlanner
Mithilfe der Planungssoftware Geberit ProPlanner, erstellen Sie von der Dimensionierung bis zur Materialermittlung alles im gleichen Tool im Handumdrehen. Eine transparente Druckverlustberechnung bietet die Sicherheit einer korrekten und optimalen Dimensionierung. Die Schemadarstellung zeigt alle Stockwerke im Überblick um die Bausituationen individuell und exakt abzubilden. Mit Geberit ProPlanner beginnt der Flow bereits bei der Planung.

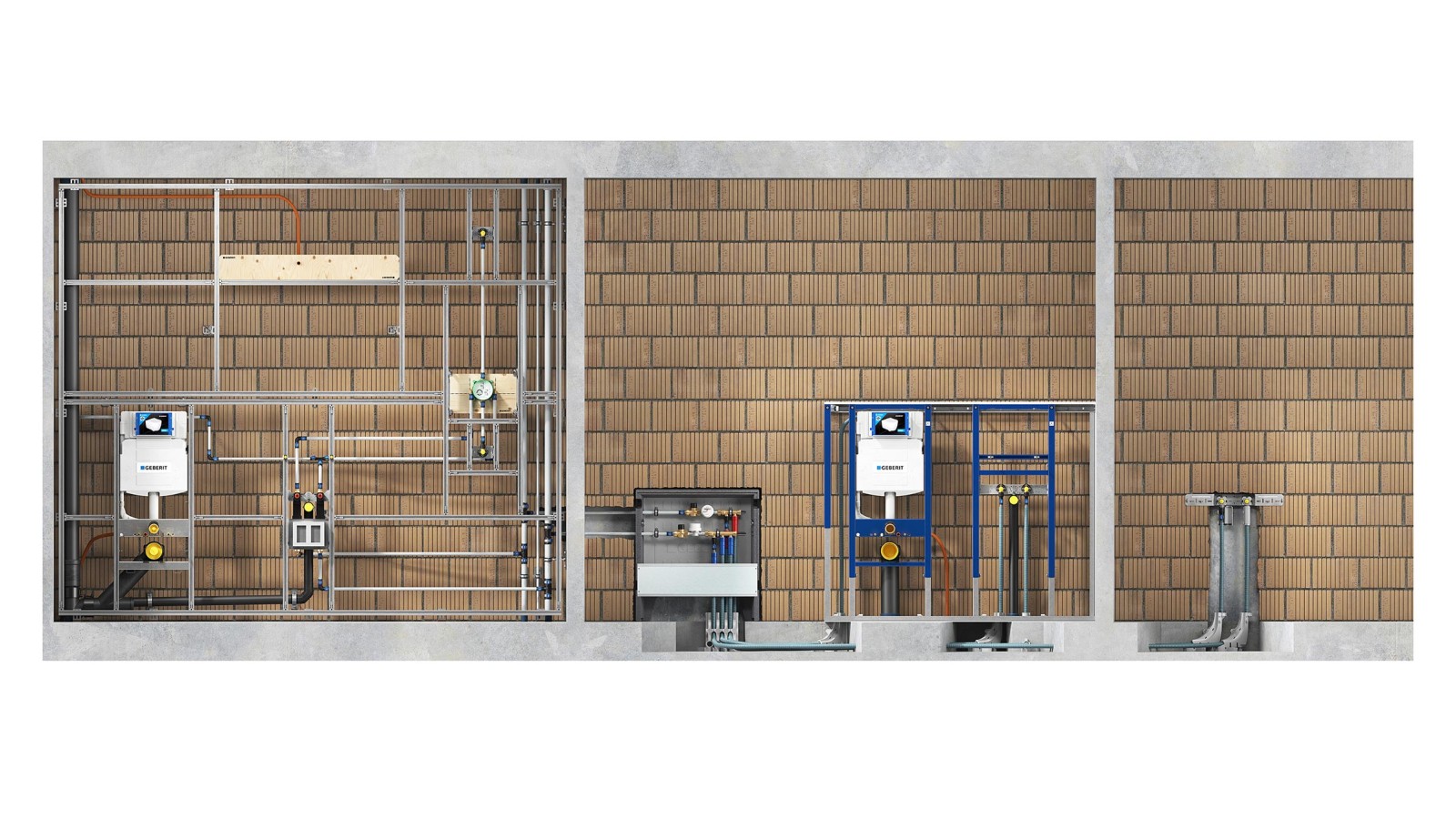

Ohne Grenzen Systemübergreifend
Ein System für die ganze Baustelle: ohne Schnittstellen, ohne unnötige Übergänge und damit weniger Aufwand oder Fehlerquellen. Geberit FlowFit ist vollständig mit Geberit PushFit kombinierbar – und das ohne speziellen Übergang. Die bisherigen Geberit PushFit Rohre sind mit Geberit FlowFit kompatibel.
Geberit FlowFit wird damit zum universellen Einlegesystem und überzeugt nicht nur in der Keller- und Steigleitung, sondern auch in der Stockwerksverteilung.

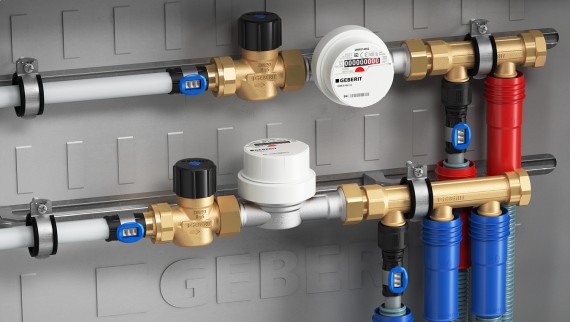

Anschluss der Verteiler
Der Anschluss der Verteiler erfolgt schnell und einfach mit dem Geberit FlowFit Übergang mit MasterFix.

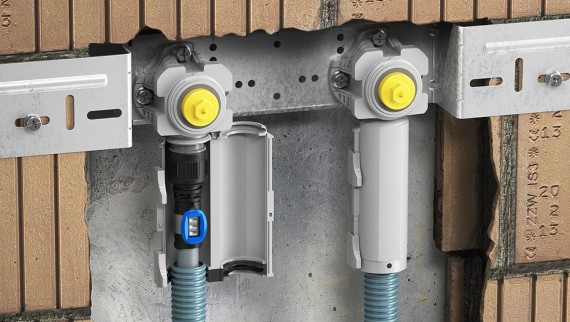

Armaturenanschluss

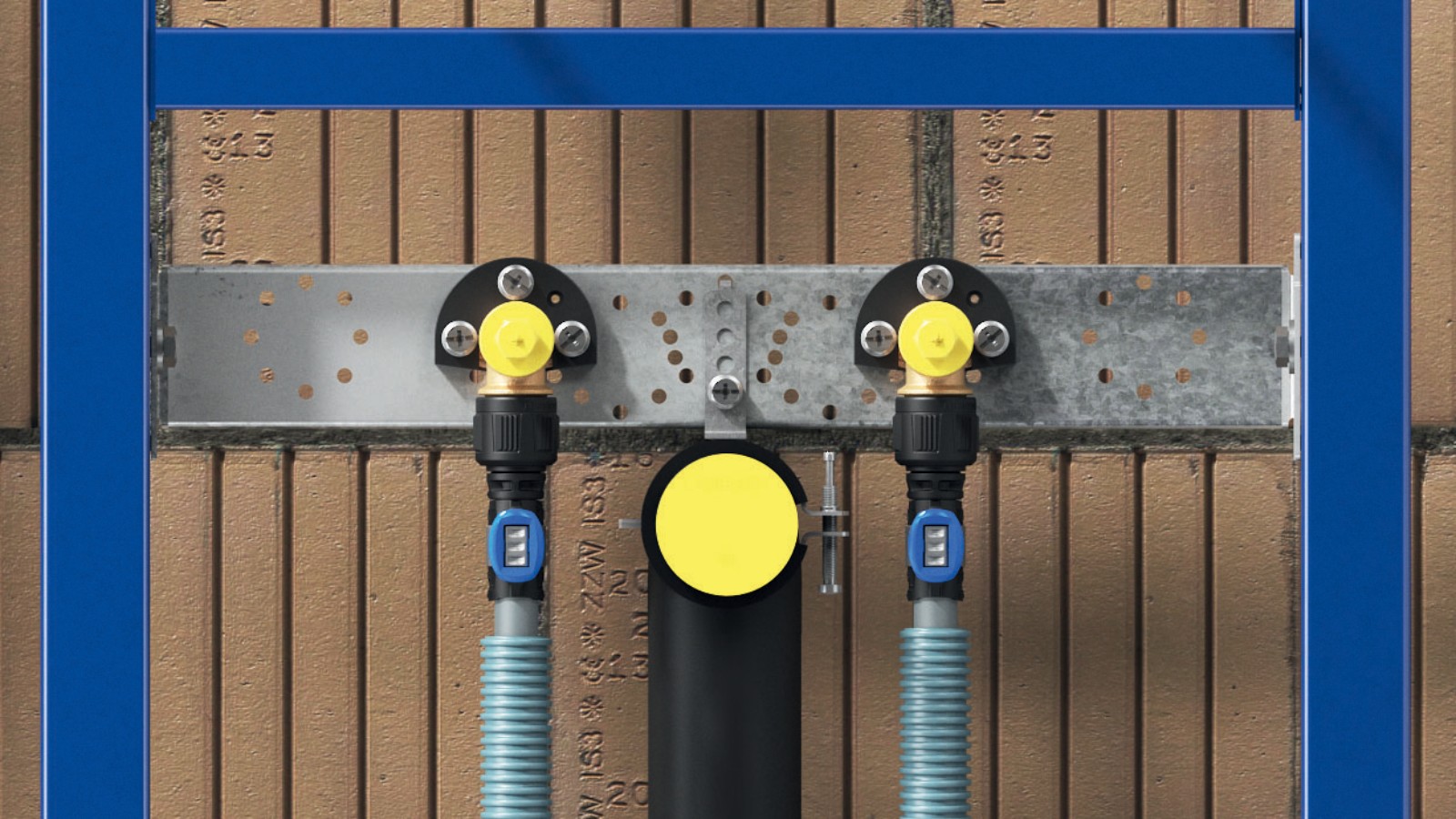

Für den Armaturenanschluss im Massivbau eignen sich die Geberit FlowFit Anschlussdosen mit MasterFix Übergang.
Einlegehilfen

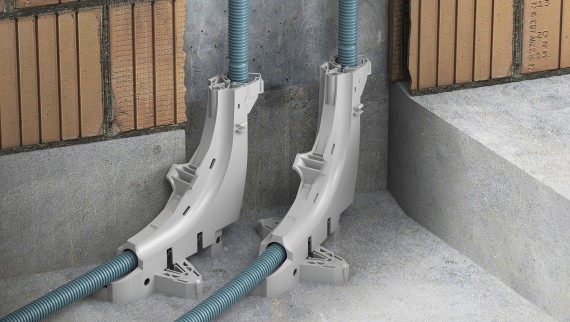

Die bestehenden Geberit Einlegehilfen sind kompatibel für Geberit FlowFit und PushFit.
Geberit FlowFit im Überblick
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite DN | Dimension d x s (mm) |
|---|---|
| 12 | 16 x 2,0 |
| 15 | 20 x 2,0 |
| 20 | 25 x 2,5 |
| 25 | 32 x 2.8 |
| 32 | 40 x 3,0 |
| 40 | 50 x 3,8 |
| 50 | 63 x 4,0 |
| 65 | 75 x 4,6 |
Systemrohre

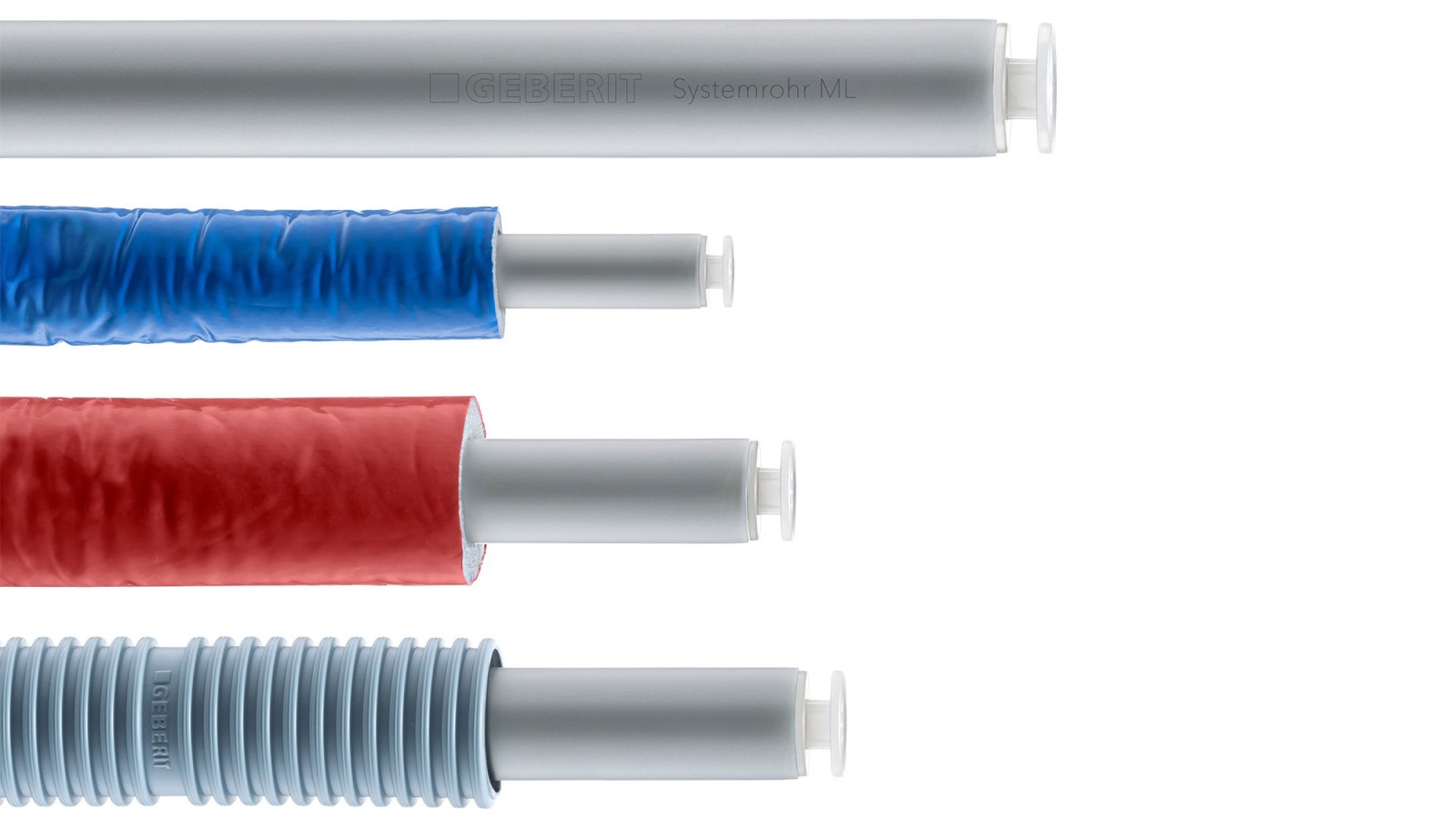

Geberit Systemrohr ML
- Das flexible und doch formstabile Metallverbundrohr ist für alle Anwendungen geeignet
- Schutzstopfen an den Rohrenden beugen Staub- und Schmutzeinlagerungen vor
- Ausführungsvarianten:
- als blankes Rohr in 5 Meter Stangen in den Dimensionen d16 bis d75
- als blankes Rohr als Rollenware in den Dimensionen d16 bis d32
- im Schutzrohr als Rollenware in den Dimensionen d16 und d20
- mit Vordämmung 6 mm in Rot und Blau als Rollenware in den Dimensionen d16 bis d32

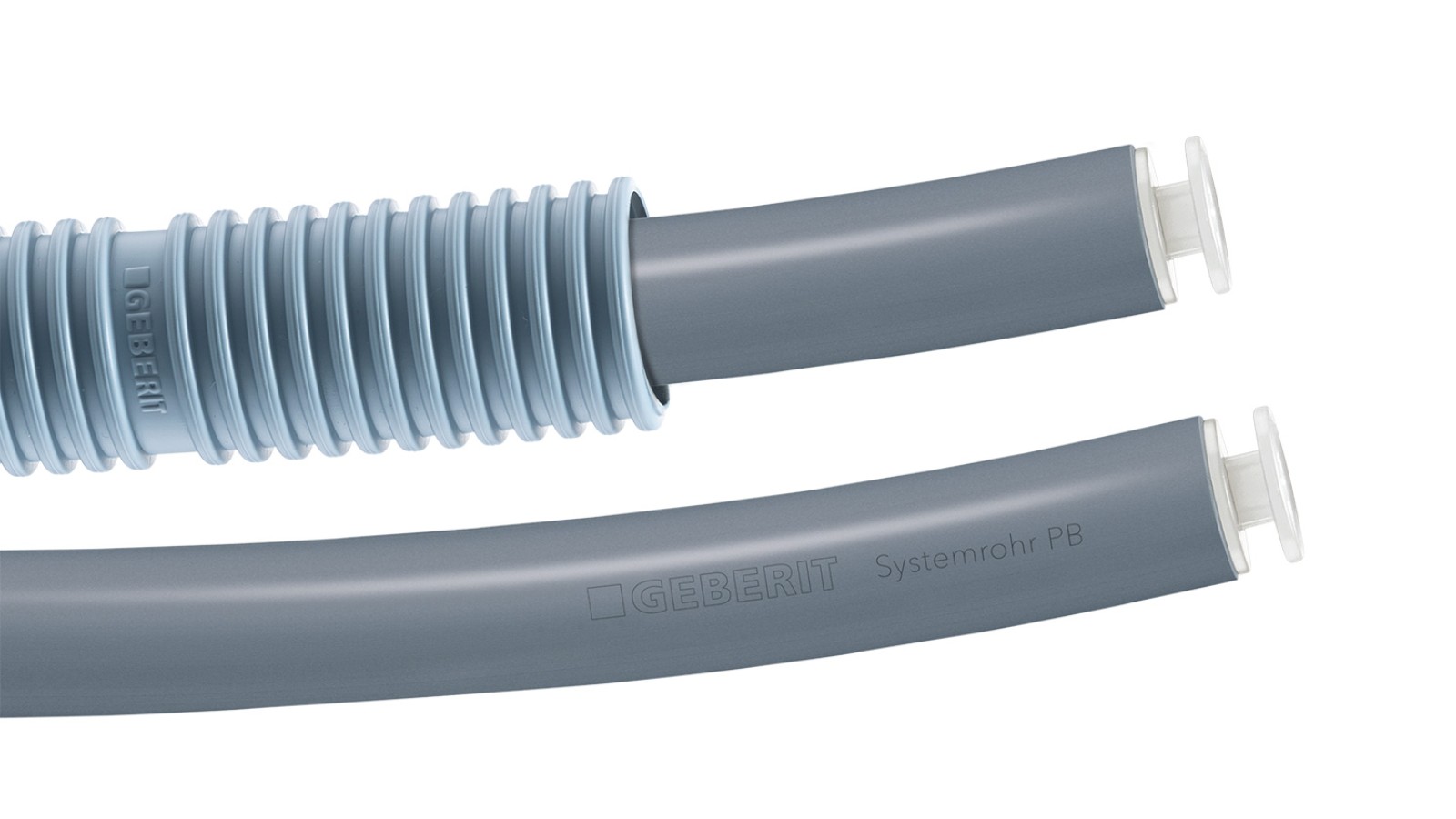

Geberit Systemrohr PB
- Das hochflexible Polybutenrohr ist vor allem für Trinkwasserinstallationen geeignet
- Zusammen mit dem Schutzrohr eignet es sich für die klassische Verlegung im Beton bei der Stockwerksverteilung
- Schutzstopfen an den Rohrenden beugen Staub- und Schmutzeinlagerungen vor
- Ausführungsvarianten:
- als blankes Rohr als Rollenware in den Dimensionen d14* bis d25
- im Schutzrohr als Rollenware in den Dimensionen d14* bis d25
* Die Dimension d14 ist für die Verarbeitung mit Geberit PushFit Fittings
Fittings
Merkmale
Umfangreiches Sortiment

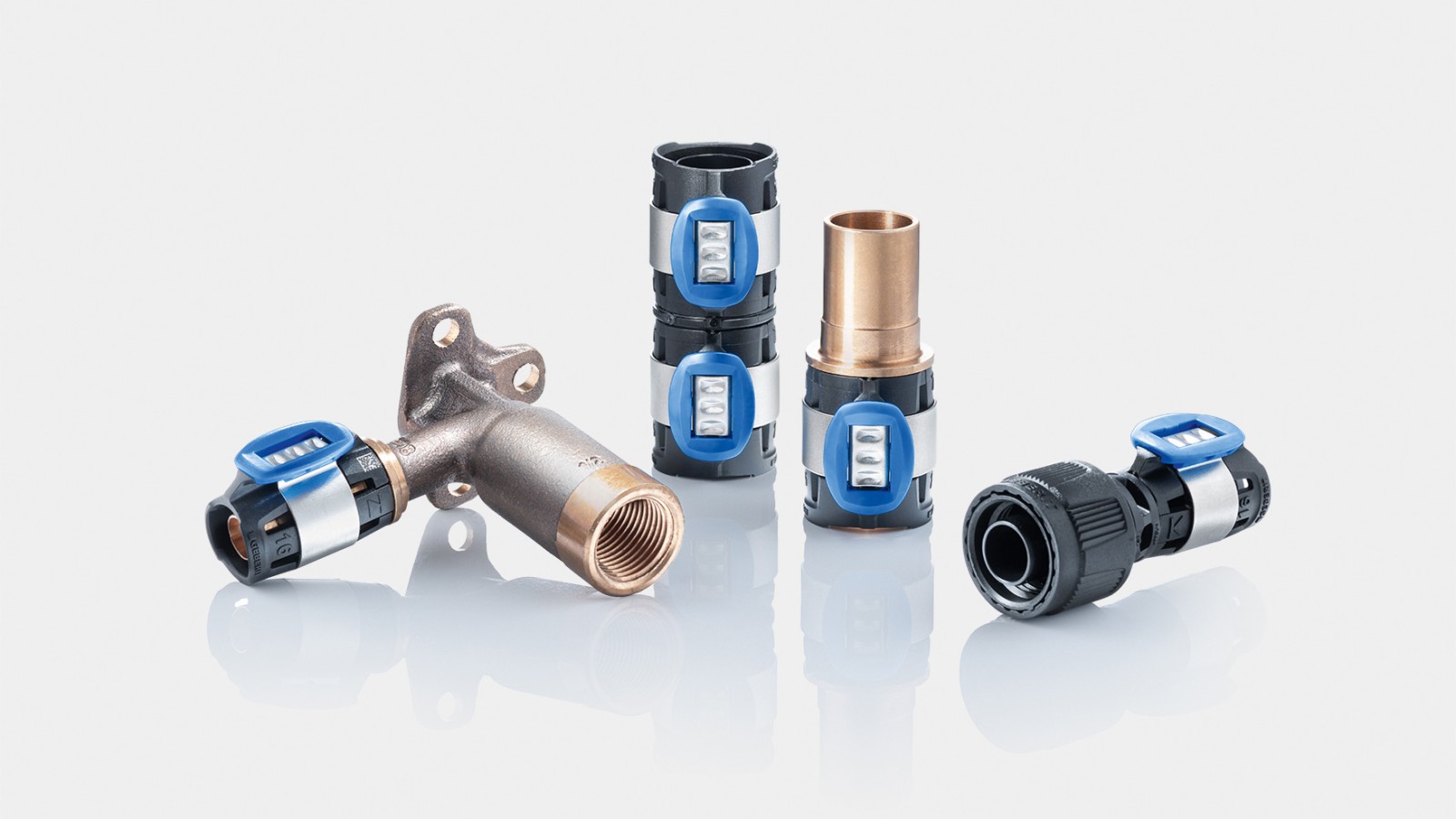

Geberit FlowFit bietet ein umfangreiches Sortiment an Fittings aus PPSU, bleifreiem Rotguss und bleifreier Siliziumbronze an. Das Sortiment deckt Standard-Fittings sowie spezielle Fittings ab.
Gute Verbindung
Mit dem Übergang MasterFix lässt sich Geberit FlowFit werkzeuglos an alle Geberit Apparatenanschlüsse anschliessen. Die Verbindung lässt sich auch nach langer Betriebsdauer wieder lösen.
Einfach kombinieren
Ein System für die ganze Baustelle: ohne Schnittstellen, ohne unnötige Übergänge und damit weniger Aufwand oder Fehlerquellen. Die Systemrohre von Geberit FlowFit können auch als Steckverbindung mit den Geberit PushFit Fittings verwendet werden. Dadurch ist Geberit FlowFit vollständig mit Geberit PushFit kombinierbar – und das ohne speziellen Übergang.
Zum Anschluss an weitere Geberit Versorgungssysteme sind Systemübergänge verfügbar. Geberit FlowFit wird damit zum universellen Einlegesystem und überzeugt nicht nur in der Keller- und Steigleitung, sondern auch in der Stockwerksverteilung.
Installation
So funktioniert die Installation
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit FlowFit sind Umweltproduktdeklarationen für Geberit FlowFit Rohre und für die gängigsten Geberit FlowFit Fittings verfügbar:
- Geberit FlowFit Systemrohre ML
- Geberit FlowFit Systemrohre PB
- Geberit FlowFit Kunststoff Fittings (nur auf Englisch verfügbar)
- Geberit FlowFit Metall Fittings
Produktsortiment Geberit FlowFit Artikel, technische Informationen und mehr
![Bild von Presswerkzeuge Kompatibilität [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/71/54/DAS_1947154_20201020_093956.jpg "Bild von Presswerkzeuge Kompatibilität [2] - \"GEBERIT\"")
![Bild von Presswerkzeuge Kompatibilität [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/74/DAS_1826274_20210310_104026.jpg "Bild von Presswerkzeuge Kompatibilität [2] - \"GEBERIT\"")
![Bild von Presswerkzeuge Kompatibilität [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/37/19/DAS_2143719_20210323_155041.jpg "Bild von Presswerkzeuge Kompatibilität [2] - \"GEBERIT\"")
![Bild von Presswerkzeuge Kompatibilität [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/84/DAS_1826284_20200702_132657.jpg "Bild von Presswerkzeuge Kompatibilität [2] - \"GEBERIT\"")
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Nützliche Planungstools für Geberit FlowFit
Geberit BIM Plug-in
Das Geberit BIM Plug-in für Autodesk® Revit® fasst alle Geberit Planungs- und Berechnungstools sowie den Zugriff auf die BIM-Daten in einer Anwendung zusammen.
Geberit ProPlanner
Mit der Software können Sanitärinstallateure und Sanitärunternehmen ihre Projekte für Sanitärinstallation eigenständig planen. Mit Geberit ProPlanner gelingt die Planung einfach, präzise und schnell.
Ohne Entsorgungsaufwand Rücknahme leicht gemacht
Die Schutzkappen der Rohre und Fittings schützen vor Verunreinigungen auf dem Transportweg sowie auf der Baustelle. Die Pressindikatoren führen das Werkzeug an die richtige Stelle und machen unverpresste Verbindungen klar erkennbar. Ist die FlowFit Installation abgeschlossen, haben die Schutzkappen und Pressindikatoren ihre Aufgaben erfüllt und Sie können diese kostenfrei an Geberit zurücksenden.

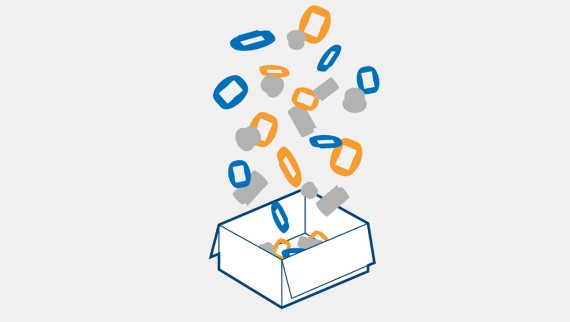

1. Schutzkappen und Pressindikatoren sammeln
Sammeln Sie die Schutzkappen und Pressindikatoren in einer Kartonbox mit den maximalen Abmessungen von 80 x 60 x 60 cm und einem Maximalgewicht von 25 kg.

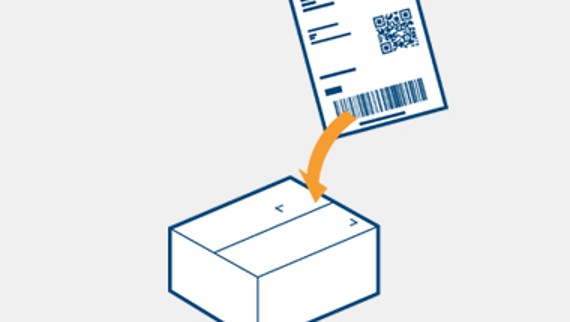

2. Rücksendeetikette aufkleben
Kleben Sie die kostenlose Rücksendeetikette auf das Paket. Sie erhalten diese direkt beim Technischen Berater in Ihrer Region.
3. Paket übergeben
Übergeben Sie das Paket einer Poststelle in Ihrer Nähe.
