Geberit Pluvia Scarichi per tetti con sistema in depressione
Meno condotte, più potenza
Con Geberit Pluvia, Geberit offre un sistema ad alte prestazioni per lo scarico di tetti grandi o complessi. L'evacuazione delle acque meteoriche con sistema in depressione consente uno scarico efficiente e sicuro anche in caso di precipitazioni più intense.
A differenza degli scarichi per tetti convenzionali, Geberit Pluvia richiede molto meno materiale e spazio. Ciò significa che lo spazio esistente può essere sfruttato meglio in fase di progettazione.
Geberit Pluvia è impiegato in modo efficace da decenni in tutto il mondo e può essere utilizzato su tetti praticamente di qualsiasi forma.
L’offerta di servizi di Geberit comprende la consulenza specifica per il progetto e il supporto alla pianificazione. Il software di progettazione Geberit ProPlanner e l’interfaccia con AutoDesk® Revit® sono disponibili per una progettazione rapida e affidabile.
Validi motivi per scegliere Geberit Pluvia
Ampia libertà di progettazione
Geberit Pluvia può essere utilizzato per tetti di diverse forme.
Risparmio di materiale
Prestazioni elevate con diametri di tubo ridotti, meno imbuti d'entrata sul tetto e un numero inferiore di raccordi.
Sfruttamento ottimale dello spazio
Poiché le condotte vengono posate in orizzontale, Geberit Pluvia non comporta perdita di spazio.
Manutenzione ridotta
L’elevata velocità di flusso con la condotta piena crea un risucchio che contribuisce all’autopulizia del sistema.
Come funziona l'evacuazione delle acque meteoriche con sistema in depressione
Geberit Pluvia è progettato in modo tale che, in caso di pioggia intensa, le condotte si riempiano rapidamente e completamente d’acqua In questo modo si crea una colonna d’acqua chiusa e a flusso rapido che aspira letteralmente l’acqua dal tetto.
La capacità di deflussodi un sistema di scarico per tetti a depressione è estremamente elevata. Con Geberit Pluvia sono necessari meno imbuti d'entrata, tubi più piccoli e meno colonne di scarico rispetto a un sistema di evacuazione delle acque meteoriche con sistema tradizionale. Geberit Pluvia supporta il doppio della portata con metà del diametro del tubo. Questo offre a progettisti di impianti sanitari ed architetti maggiore libertà creativa. Possono fare completamente a meno delle condotte posate con pendenza.
Inoltre, Geberit Pluvia ha un costo di installazione ridotto e un minor numero di allacciamenti necessari alla rete fognaria. Come positivo effetto collaterale, l’acqua che defluisce rapidamente mantiene pulite le condotte, garantendo così una notevole riduzione dei costi di manutenzione e riparazione.
I componenti di Geberit Pluvia
Dal tetto all’allacciamento ai collettori di fondo: i componenti perfettamente coordinati tra loro garantiscono un sistema complessivo impeccabile dal punto di vista funzionale. I dettagli sofisticati e l’elevata qualità dei materiali garantiscono in modo affidabile durata, sicurezza e funzionamento regolare.

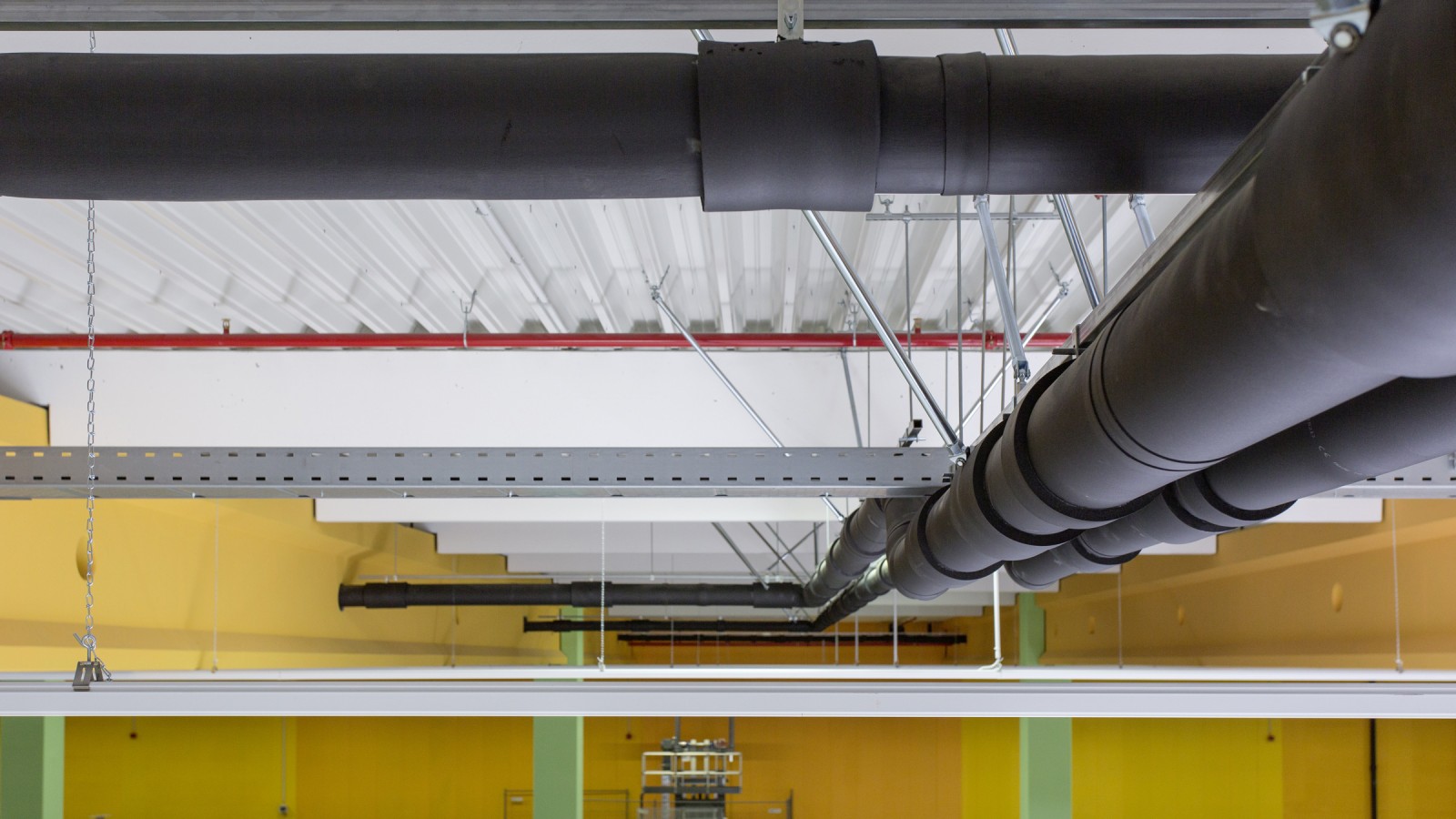

Sistema di tubazioni Geberit PE
Gli imbuti d'entrata acqua piovana per tetti Geberit Pluvia sonocollegati alle colonne di scarico tramite tubi Geberit PE posati liberamente in orizzontale sotto il tetto.
Il collaudato sistema di tubazioni Geberit PE si distingue per la sua elevata resistenza. Grazie ai collegamenti saldati a tenuta stagna, il sistema di tubazioni Geberit PE è in grado di resistere alle elevate pressioni di un sistema di scarico per tetti Geberit Pluvia.
Geberit offre un sistema di fissaggio brevettato per l’installazione professionale dei tubi.
Imbuti d'entrata acqua piovana per tetti Geberit Pluvia
Grazie alla struttura modulare e alle numerose varianti disponibili, l’imbuto d'entrata acqua piovana per tetti Geberit Pluvia è adatto a quasi tutte le situazioni di installazione su edifici e tetti di grandi dimensioni.
Gli accessori necessari sono disponibili praticamente per tutte le applicazioni. Questo rende il sistema altamente flessibile.
Vantaggi:
- tenuta affidabile con la guarnizione per flangia Geberit in EPDM
- Ogni imbuto d’entrata acqua piovana per tetti viene testato singolarmente in fabbrica per verificarne la tenuta
- Il disco d’entrata acqua impedisce che venga aspirata aria
- Chiusura a nottolino per una facile installazione
Troppopieno d’emergenza Geberit Pluvia Gli imbuti d'entrata Geberit Pluvia possono essere facilmente convertiti e utilizzati per il sistema di troppopieno di emergenza.

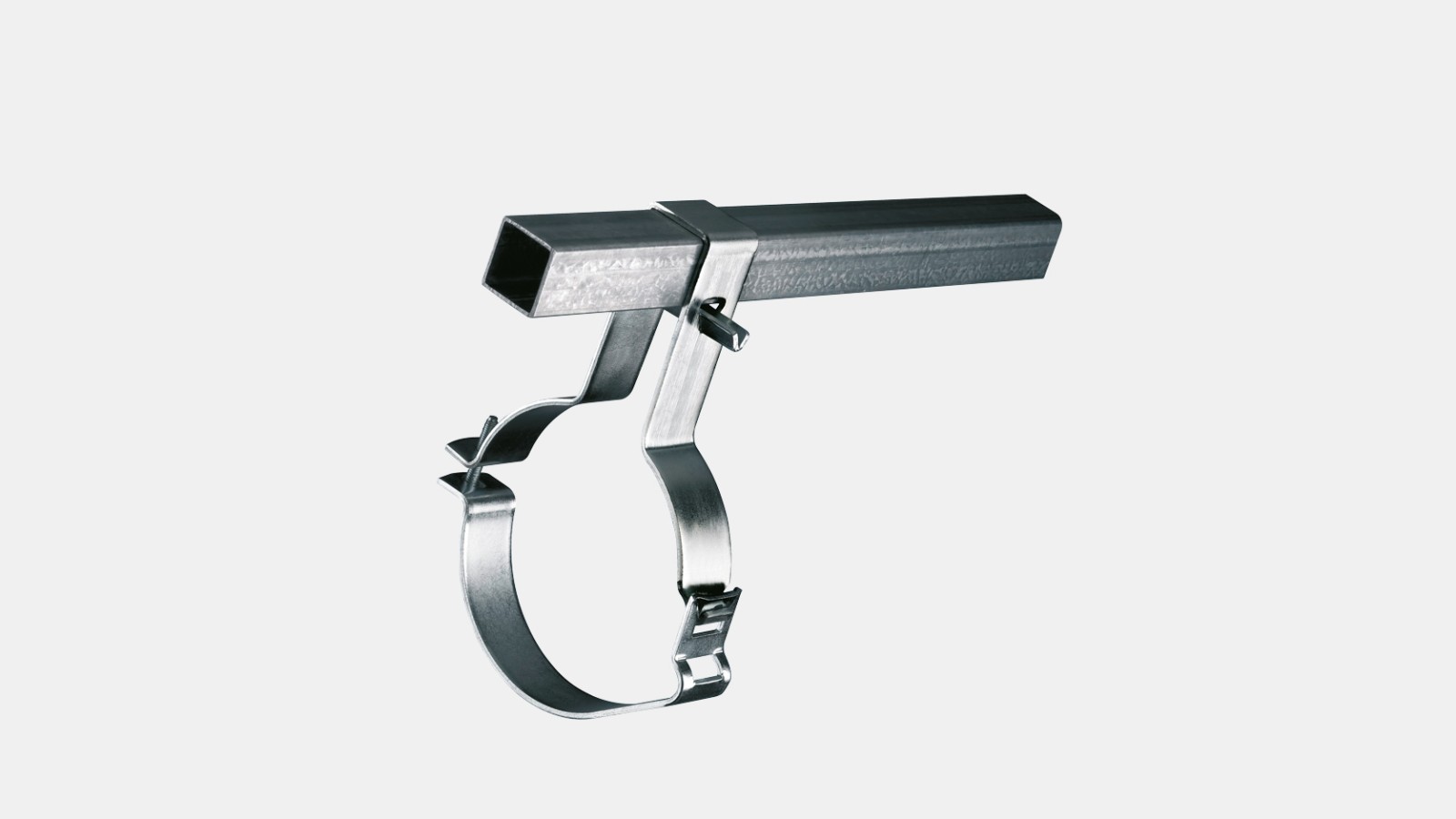

Sistema di fissaggio Geberit Pluvia
È disponibile uno speciale sistema di fissaggio per aumentare la sicurezza e la stabilità delle condotte orizzontali. Impedisce che le forze che si generano durante la variazione di lunghezza causata dalla temperatura delle condotte vengano trasferite alla struttura dell’edificio. Il sistema di fissaggio prevede pochi interventi a livello di struttura. Questo lo rende ideale anche per tetti leggeri.
Vantaggi:
- sulla struttura sono necessari punti di fissaggio solo ogni 2,5 metri

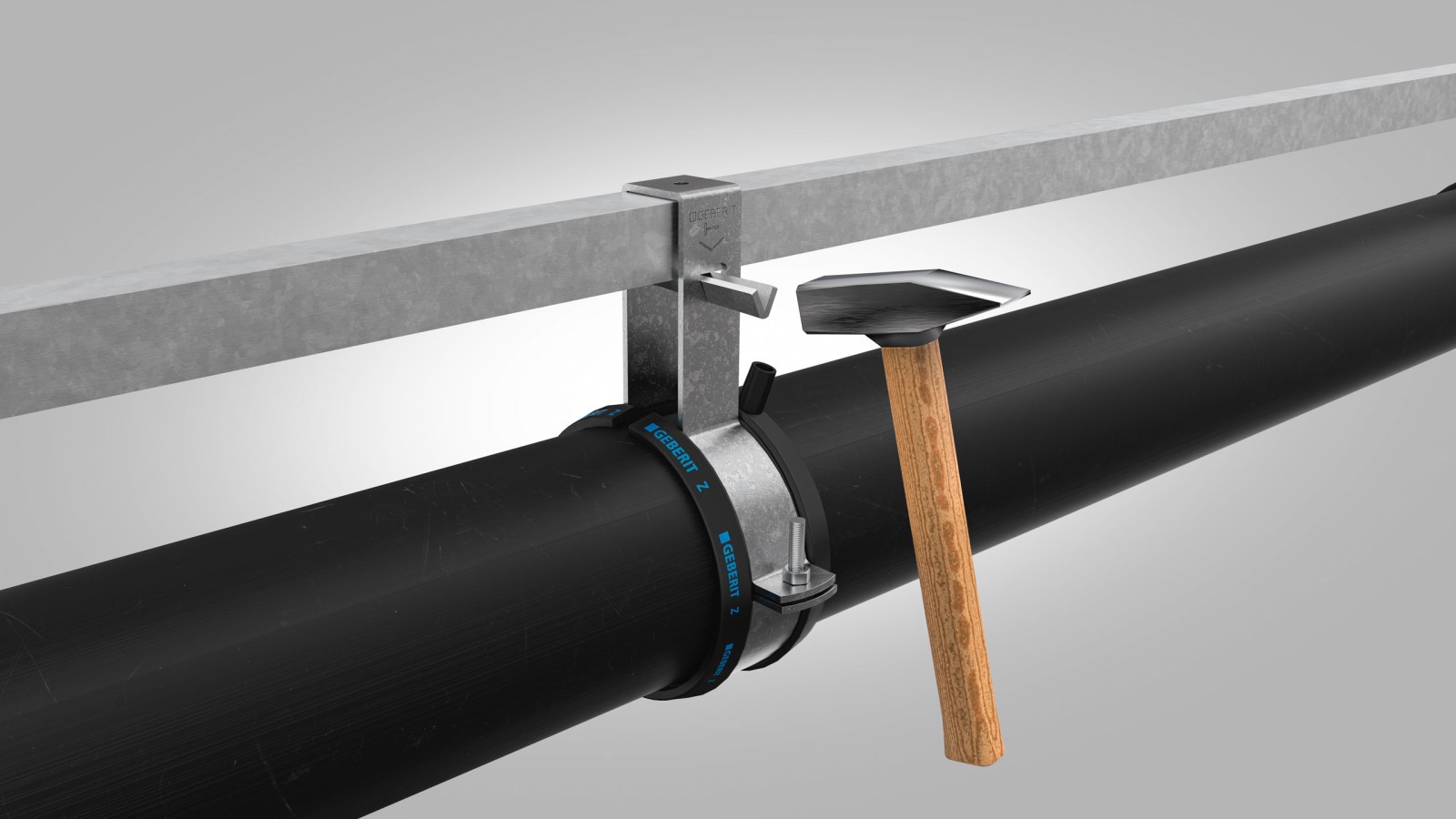

- Facile installazione con il martello grazie ai cunei di bloccaggio universali

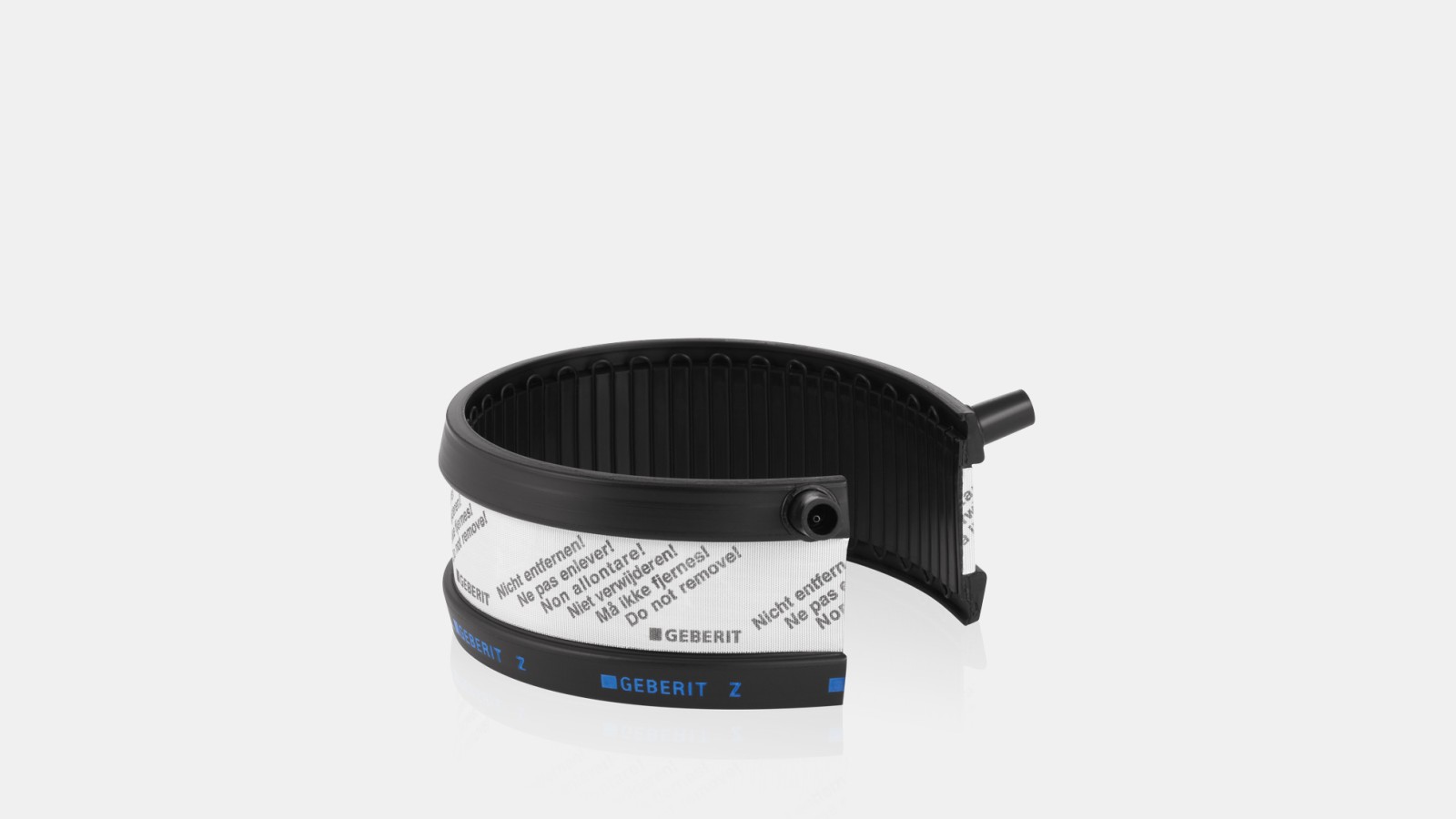

- Il fissaggio con una fascetta elettrica da saldare consente di determinare i punti fissi in un secondo momento
- Ideale per i tetti leggeri, poiché sulla struttura agisco solo forze esigue
Set supporto Geberit Pluvia
Per aumentare la sicurezza e la stabilità, è disponibile il set supporto Geberit Pluvia con pochi pezzi.
In questo modo è possibile ridurre notevolmente le possibili oscillazioni laterali dovute all’elevata velocità di flusso dell’acqua da scaricare.
Anche i sistemi già installati e in funzione possono essere adattati con i supporti.
Si consiglia l’impiego di
- d90-d125 da altezza sospensione 60 cm
- d160-d315 da altezza di sospensione 30 cm
Progettazione e installazione di Geberit Pluvia
Progettazione
La progettazione di un sistema di scarico per tetto è complessa. Pertanto il supporto alla progettazione di Geberit fa parte dell’offerta complessiva di ogni progetto.
Nella fase di progettazione, per le gare d’appalto e le offerte, così come durante la realizzazione, i clienti hanno a disposizionetutto il know-how di Geberit . Diversi strumenti digitali supportano una pianificazione affidabile.
Il calcolo della verifica idraulica di un sistema Geberit Pluvia può essere effettuato direttamente in Geberit ProPlanner o tramite il modulo Geberit Pluvia in Geberit BIM Plug-in in Autodesk Revit.

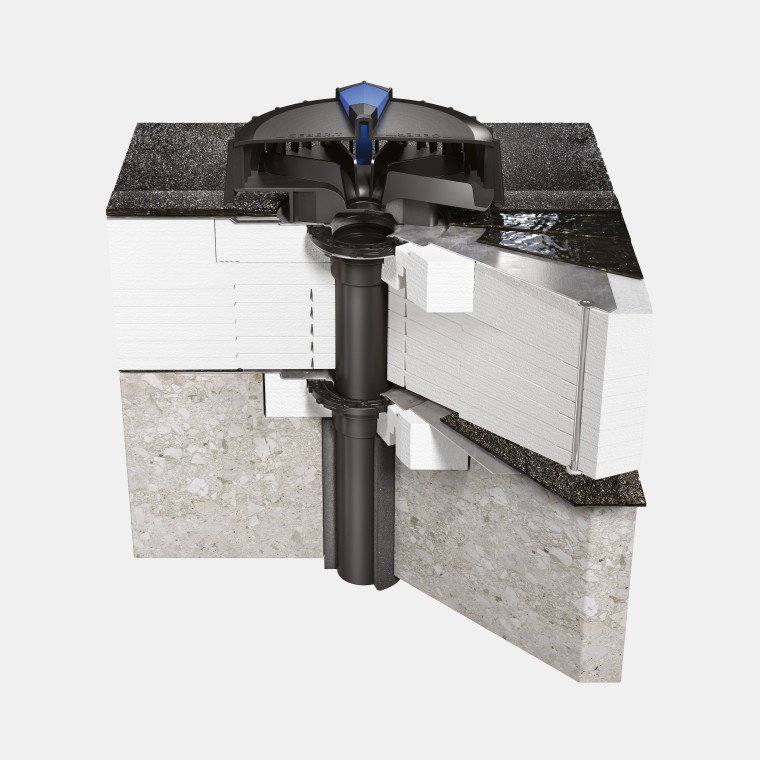

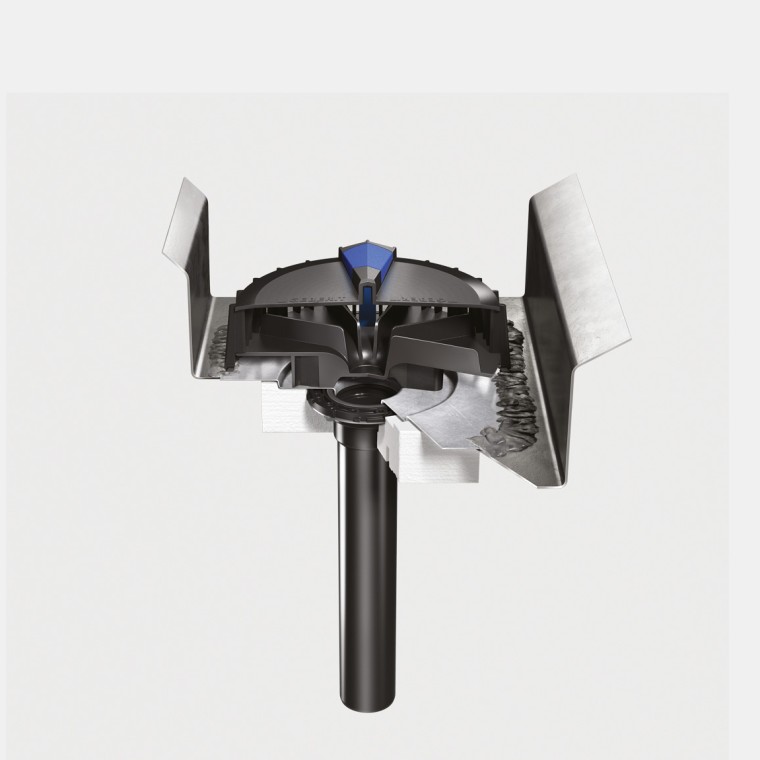

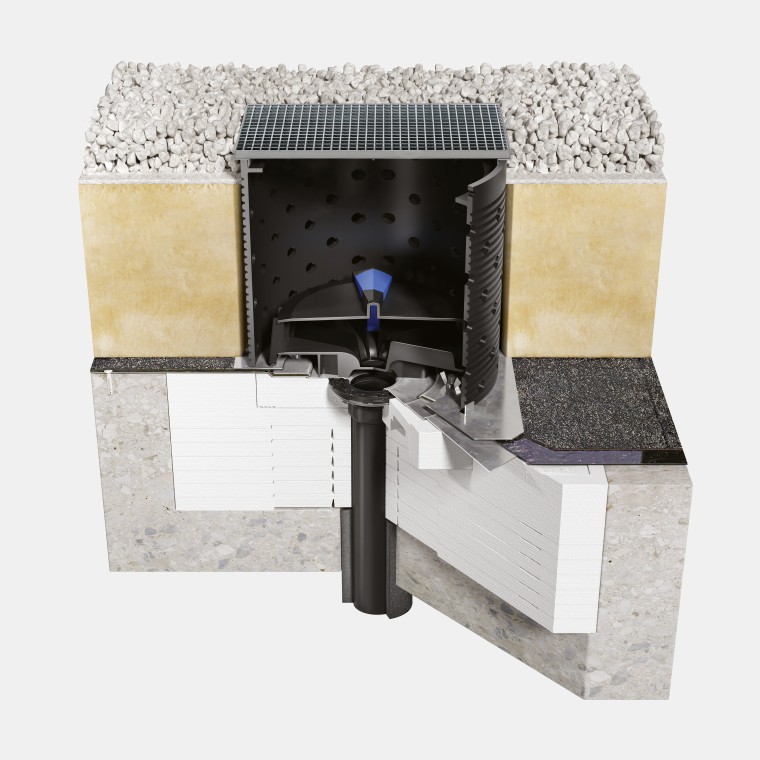

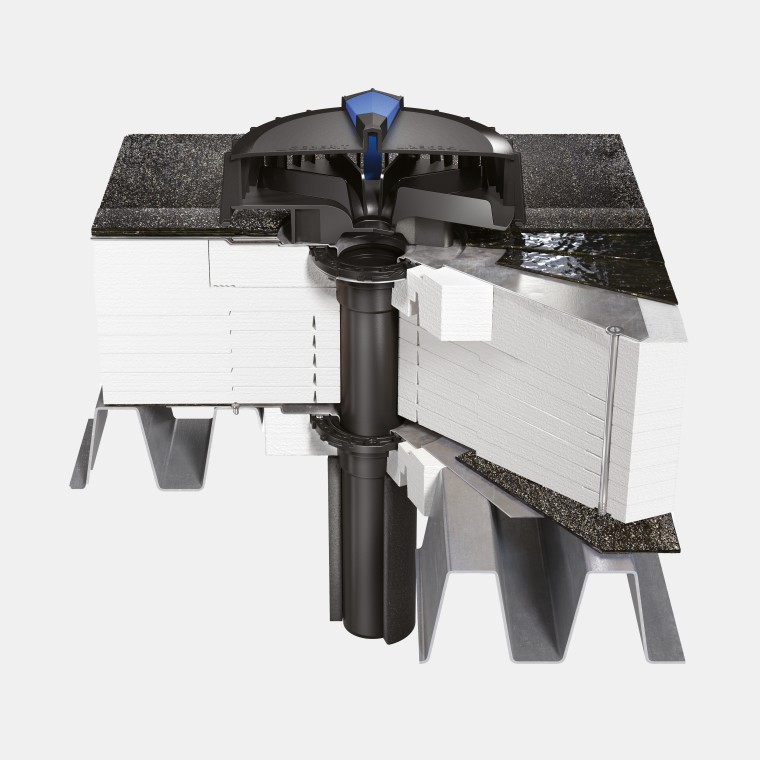

Come funziona l’installazione Esempi di situazioni edilizie selezionate
L’installazione di Geberit Pluvia varia a seconda della situazione dell’edificio e del progetto.
Progetti di riferimento

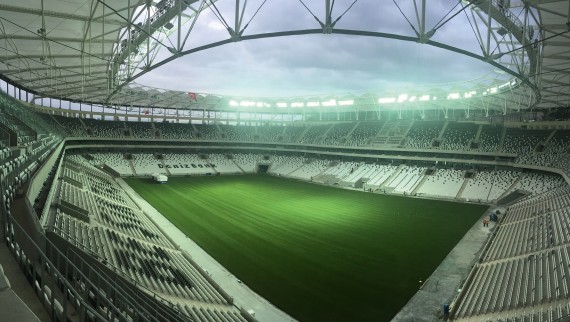

Quando Pluvia salva il calcio
Pluvia, il sistema di scarico di Geberit per le acque piovane, è installato in moltissimi stadi in tutto il mondo.
Gamma di prodotti Geberit Pluvia Articoli, informazioni tecniche e altro ancora
Avete domande? Siamo a vostra disposizione per qualsiasi informazione.
I nostri specialisti forniscono consulenza a progettisti, installatori idrosanitari e altri professionisti nei loro progetti. Saranno lieti di fornirvi informazioni su come affrontare al meglio le vostre sfide attuali con i nostri prodotti.
