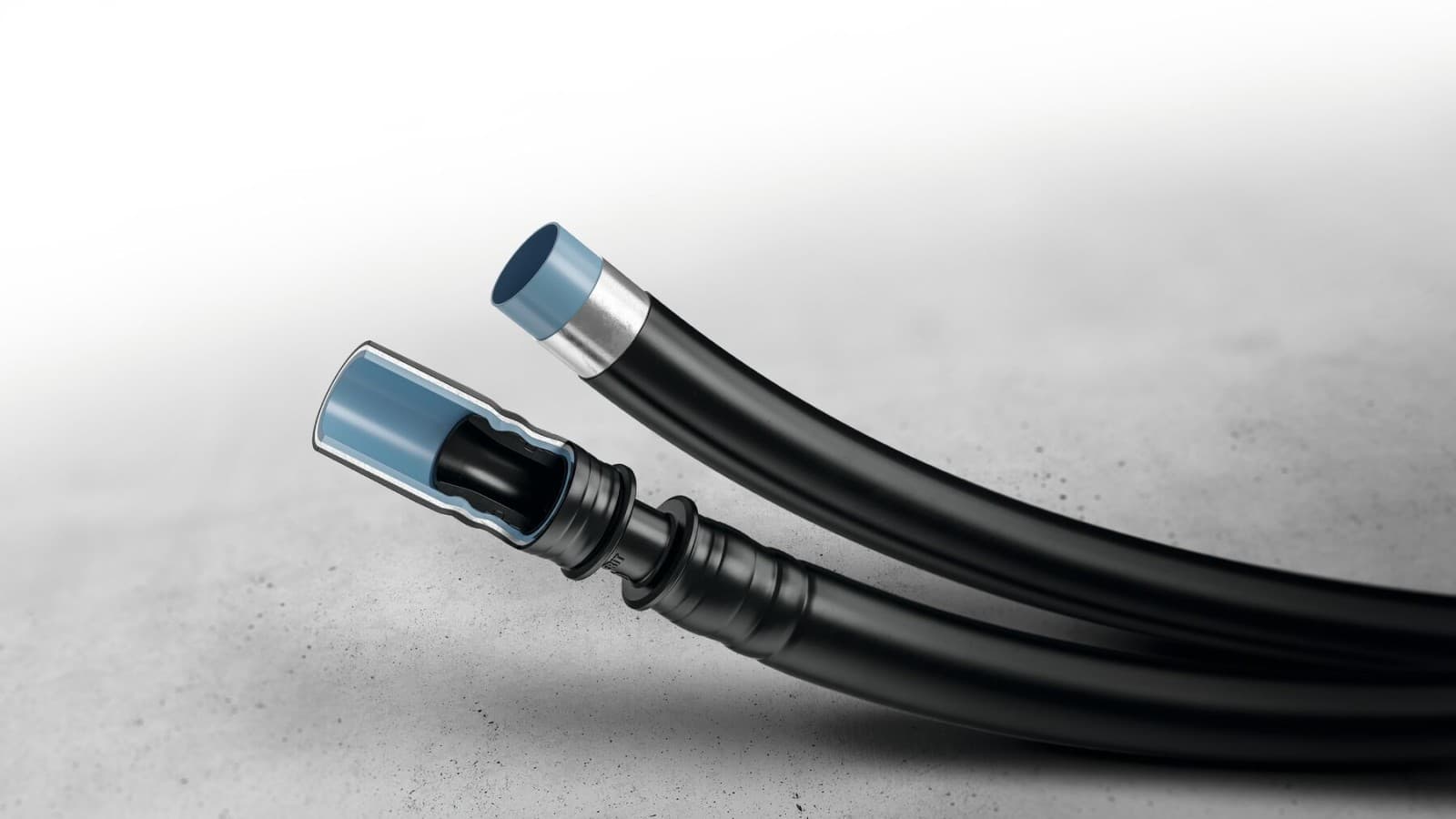

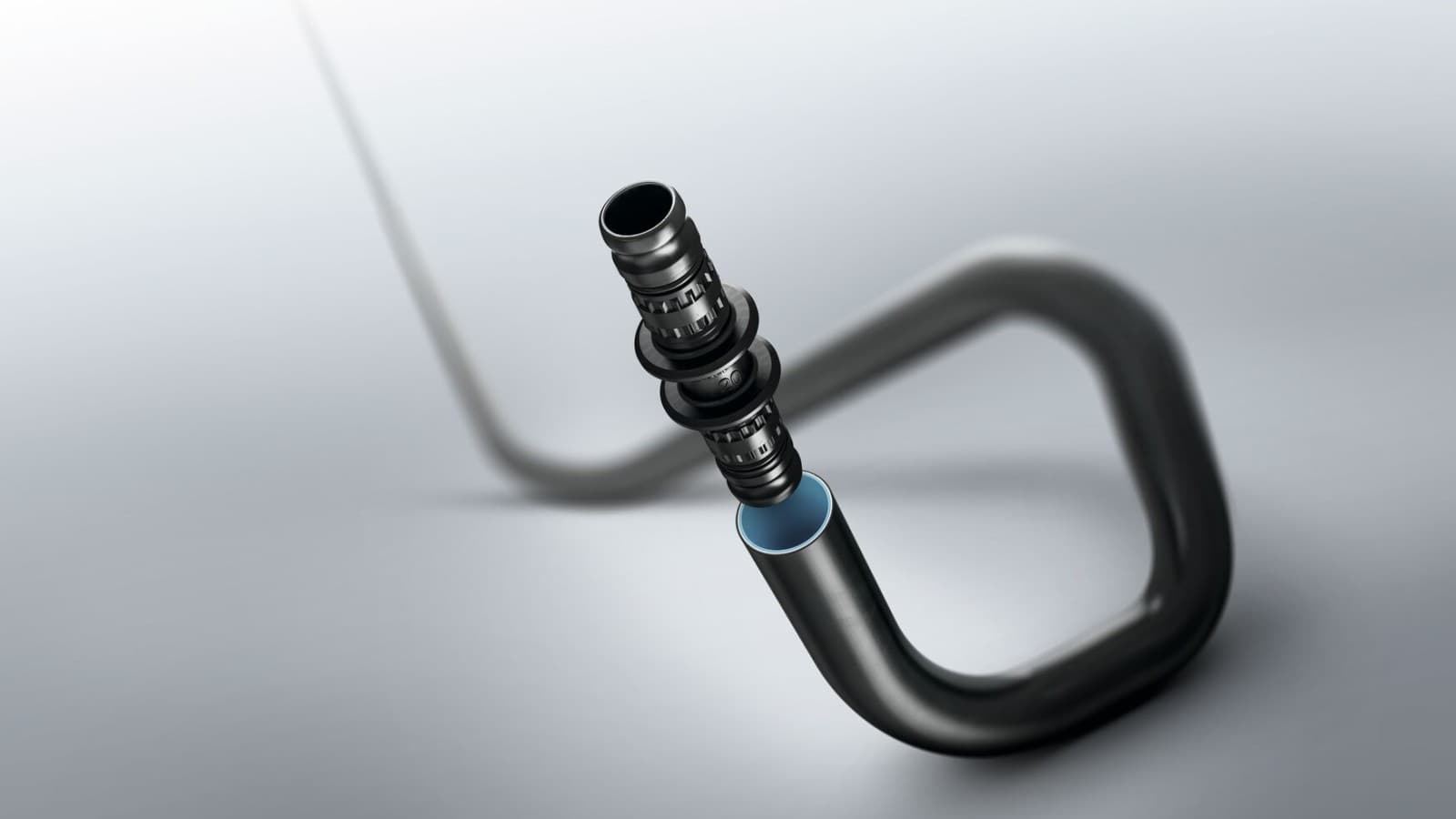

Geberit Mepla Sistema di tubazioni multistrato per acqua potabile
Stabile nella forma con un alto grado di flessibilità
Geberit Mepla è un sistema di tubazioni multistrato di comprovata efficacia, utilizzato da molti anni per gli impianti di acqua potabile e di riscaldamento .
I tubi multistrato combinano le migliori proprietà del metallo e della materia sintetica.
Il robusto sistema di tubazioni è rapido da lavorare e convince per la sua stabilità della forma, flessibilità e resistenza alla pressione e alla corrosione. È adatto a tutte le qualità d'acqua, un'analisi dell'acqua non è necessaria.
Geberit Mepla può essere combinato senza problemi con Geberit Mapress o Geberit PushFit.
Validi motivi per scegliere Geberit Mepla
Facile da usare
Geberit Mepla è facile da installare e da usare.
Raccordo a pressare sicuro
I raccordi e i tubi di sistema Geberit Mepla possono essere pressati in modo sicuro.
Sistema collaudato
Geberit Mepla ha dato prova di sé da molti anni in diverse applicazioni.
Per molte applicazioni
Oltre che per l'acqua potabile e il riscaldamento, Geberit Mepla può essere utilizzato anche per l'aria compressa.
Principali applicazioni e campi d'impiego
Condotte dell'acqua potabile
Geberit Mepla può essere utilizzato per le condotte di acqua potabile nella colonna montante e per le condotte di allacciamento per l'acqua fredda e calda.
Riscaldamento nella tecnica edile
Geberit Mepla è adatto per l'acqua di raffreddamento e riscaldamento, con o senza antigelo, fino a una pressione di 10 bar.
Aria compressa
Con Geberit Mepla, possono essere realizzate le installazioni per applicazioni ad aria compressa fino a 10 bar.
Vantaggi di Geberit Mepla
Facile da usare
Il tubo multistrato combina i vantaggi del metallo e della materia sintetica e facilitando l'installazione:
i tubi possono essere tagliati senza grande sforzo con le forbici Geberit Mepla e possono anche essere sbavati direttamente.
Inoltre, i tubi multistrato possono essere facilmente piegati – fino a DN 20 senza l'ausilio di attrezzi aggiuntivi – e mantengono la loro forma grazie allo strato interno di alluminio. Per i tubi con diametri maggiori, è possibile usare piegatubi.
Speciali camme sul raccordo in materiale sintetico Geberit Mepla e un anello di ritenzione sui raccordi metallici consentono di raggiungere un'elevata forza di ritenuta nel tubo di sistema, evitando che il raccordo si sfili dal tubo durante il montaggio. Pertanto le operazioni di installazione, allineamento e pressatura del sistema di tubazioni possono essere effettuate da una sola persona.

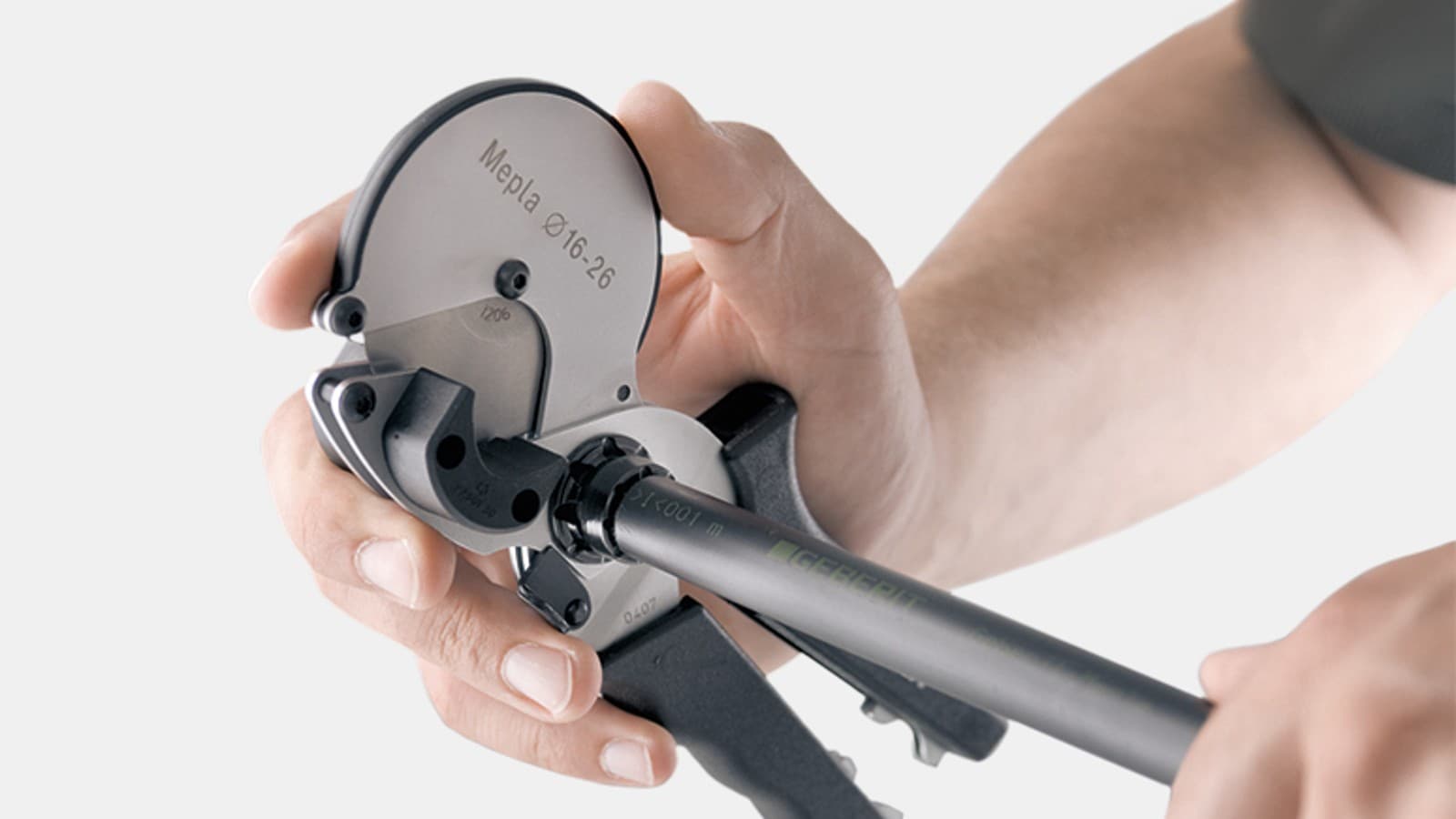

Taglio e sbavatura: semplice taglio e sbavatura con il tagliatubi Geberit Mepla. A questo scopo sono disponibili le forbici Geberit Mepla con sbavatore integrato.

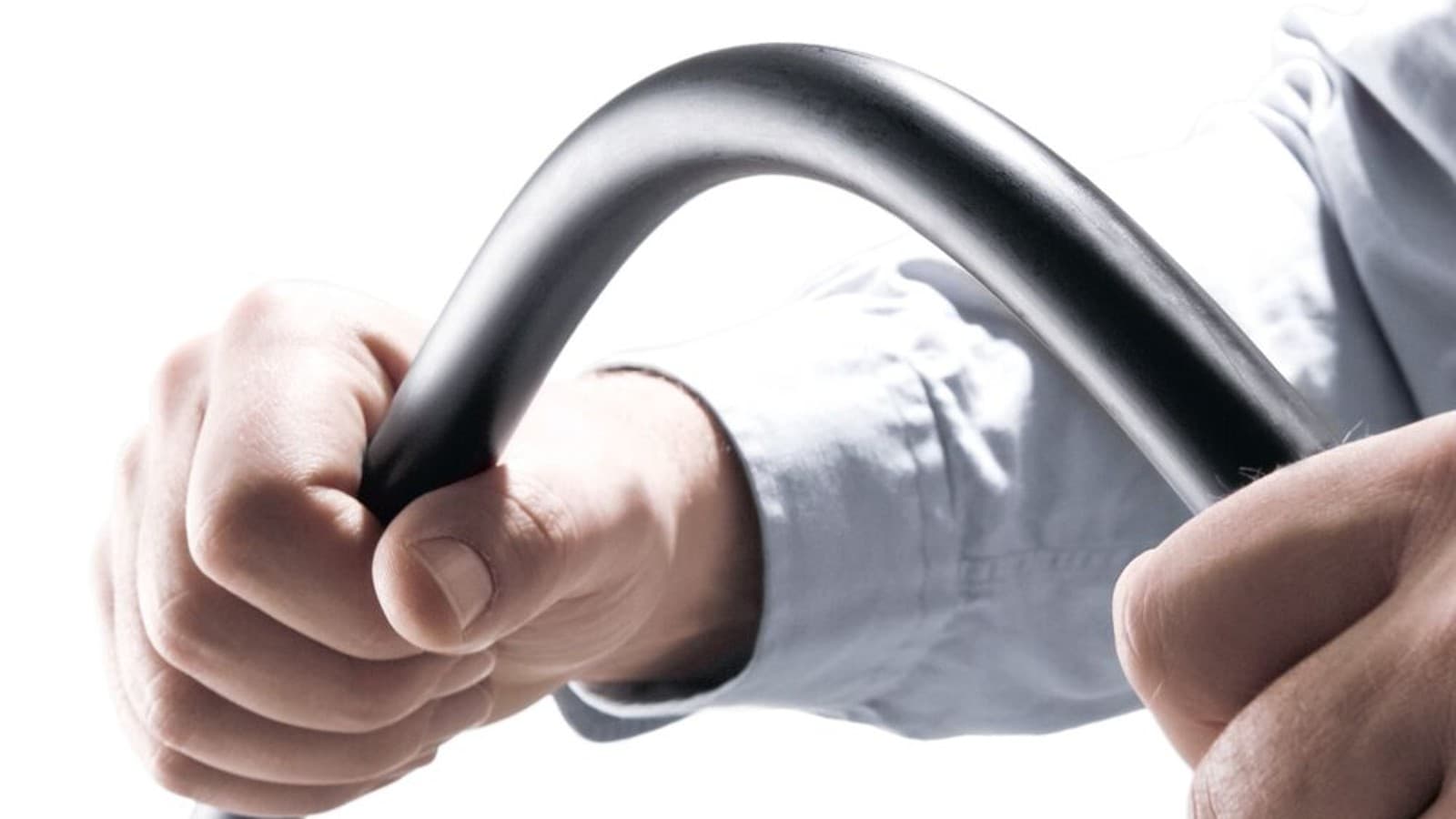

Flessibilità e rapido impiego in cantiere: i tubi di sistema Geberit Mepla nelle dimensioni DN 16 e DN 20 possono essere piegati a mano senza fatica. Grazie al peso esiguo dei tubi e alla loro alta flessibilità, i tubi multistrato possono essere posati con estrema facilità.

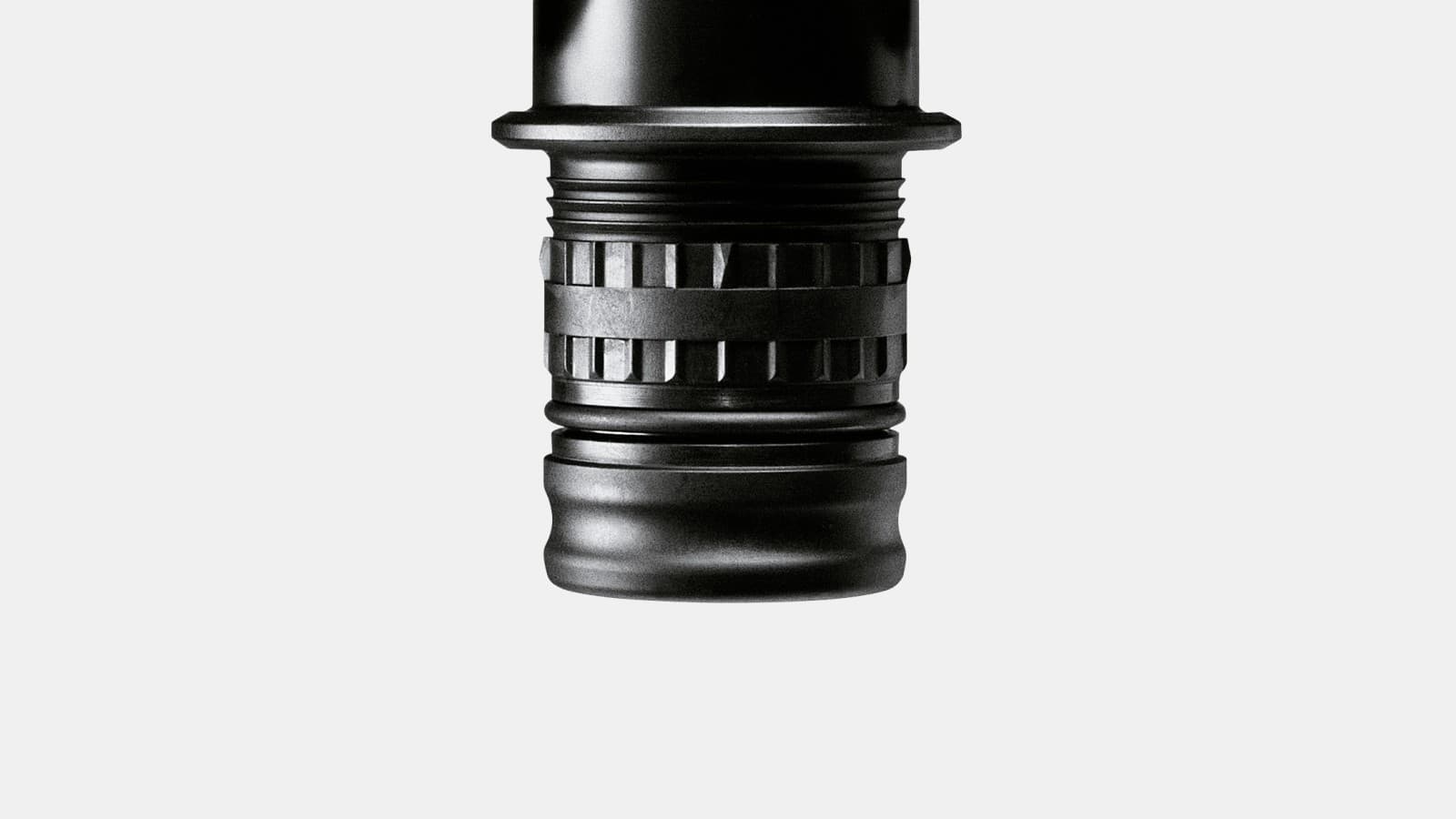

Montaggio facile e affidabile da parte di una sola persona: speciali camme in materia sintetica sui raccordi Geberit Mepla in materia sintetica e un anello di ritenzione sui raccordi metallici consentono di raggiungere un'elevata forza di ritenuta nel tubo di sistema, evitando che il raccordo si sfili dal tubo durante il montaggio.
Raccordo a pressare affidabile
I raccordi Geberit Mepla sono progettati per un processo di installazione affidabile:
grazie all'arresto ben visibile della profondità d'innesto del tubo, l'installatore può essere sicuro che il tubo sia inserito correttamente e completamente.
L'arresto funge anche da guida definita per la ganascia a morsa e garantisce che la ganascia a morsa sia posizionata esattamente nel punto previsto. Ciò evita pressature errate e assicura una giunzione sicura e duratura.
I raccordi Geberit Mepla non pressati sono immediatamente riconoscibili durante la prova di impermeabilità con acqua. L'acqua gocciola dalle giunzioni non pressate anche a bassa pressione nelle prove con l'acqua.

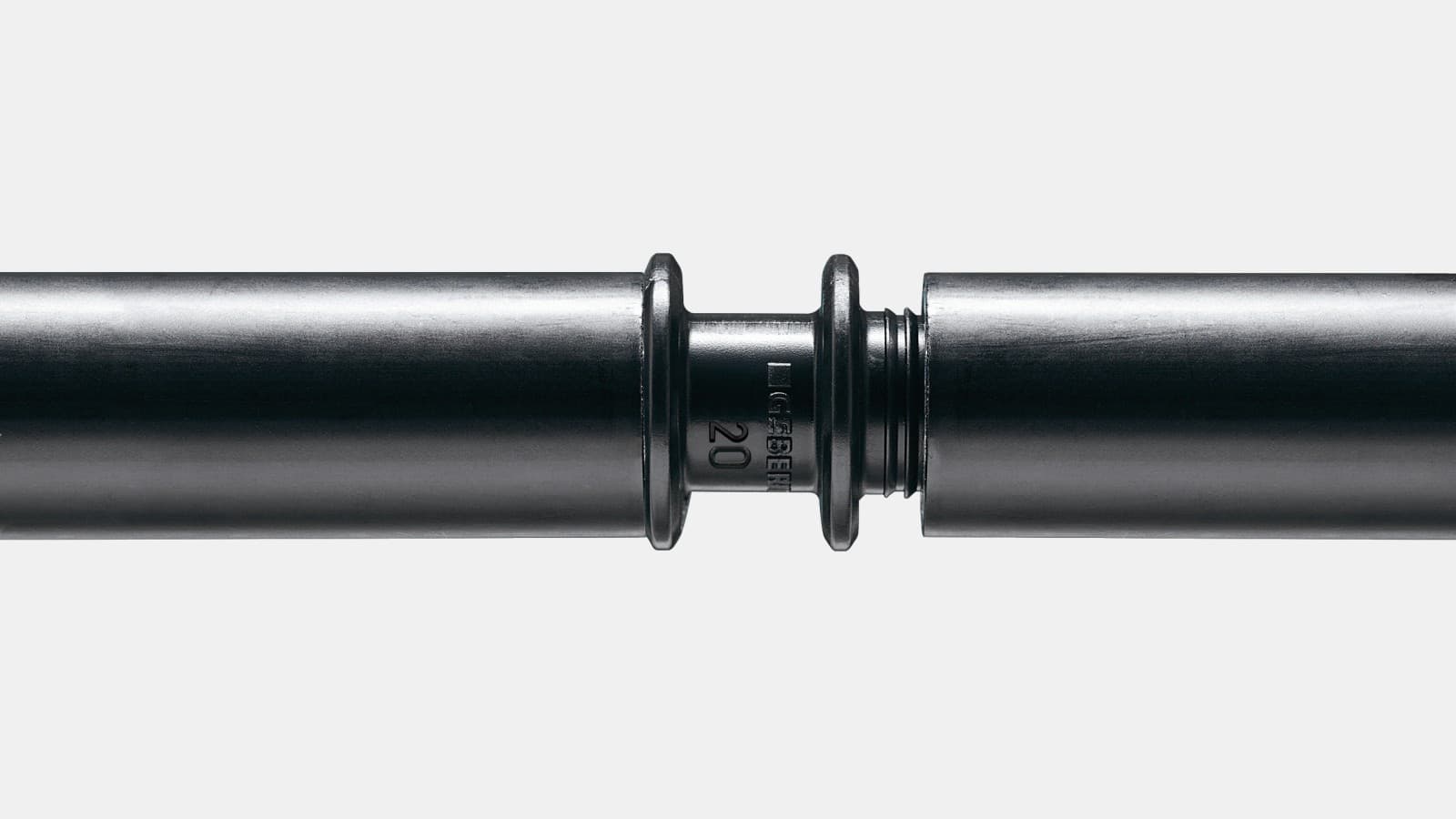

Controllo sicuro: la profondità d'innesto del tubo è ben visibile. Durante l'installazione ciò garantisce che il tubo sia posizionato correttamente sul raccordo e che sia pronto per la pressatura.

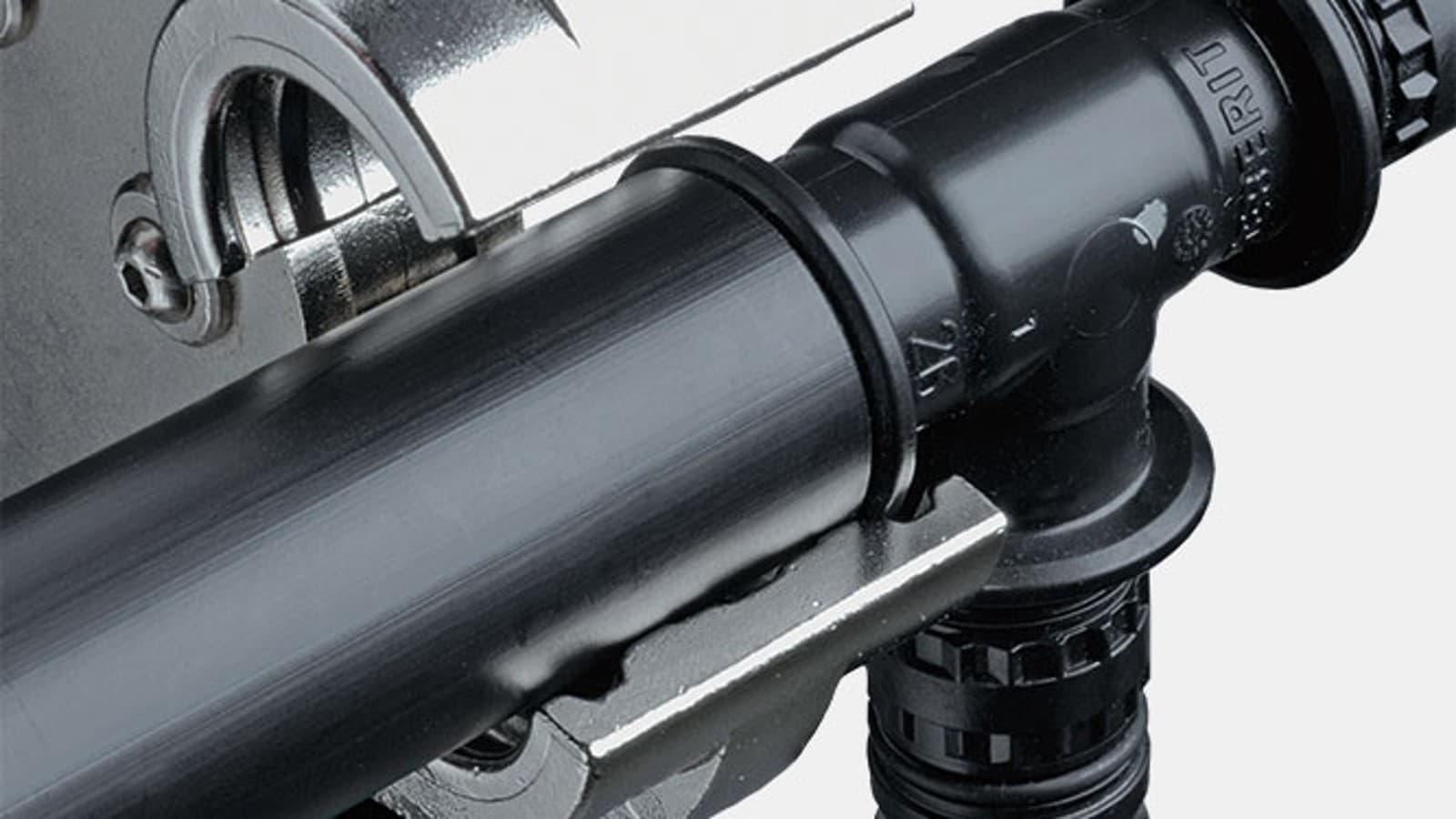

Gli errori durante la pressatura sono pressoché esclusi: la guida della ganascia a morsa assicura che la ganascia a morsa sia posizionata esattamente nel punto previsto e non possa scivolare. Ciò evita pressature errate e assicura una giunzione sicura e duratura.

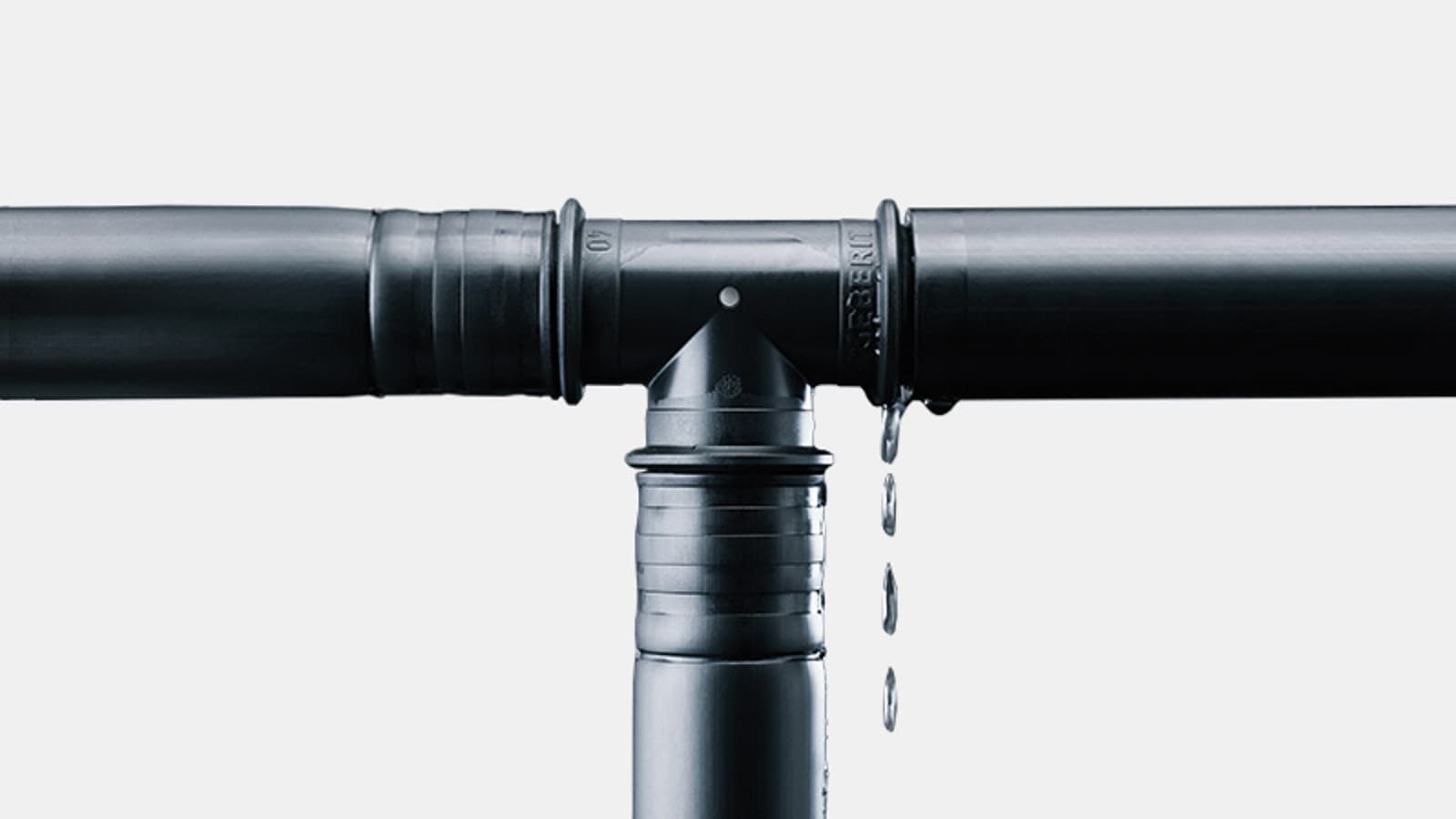

Facile rilevamento di raccordi non pressati: i raccordi Geberit Mepla non pressati sono facilmente riconoscibili durante la prova di impermeabilità con acqua.
Sistema collaudato per gli impianti di acqua potabile
Il tubo multistrato Geberit Mepla in PE-RT (Polyethylene of Raised Temperature / polietilene con resistenza maggiorata alle temperature) e alluminio combina i vantaggi dei sistemi di tubazioni in materia sintetica e metallo. Il robusto strato di alluminio assicura un'elevata stabilità e un'eccezionale resistenza meccanica. Inoltre, gli strati di polietilene sono resistenti alla corrosione.
Lo strato di alluminio omogeneo e saldato longitudinalmente dei tubi del sistema Geberit Mepla è un cordone di saldatura allineato. Ciò significa che il tubo presenta proprietà di curvatura uniformi in tutte le direzioni.
L'elevata resistenza alla tensione della pressatura dei tubi di sistema e raccordi Mepla garantisce giunzioni affidabili e durature. La qualità è controllata costantemente e supera di gran lunga i valori imposti dalle norme vigenti. Ciò assicura un'elevata affidabilità – anche nei sistemi di tubazioni sottoposti a carichi elevati.

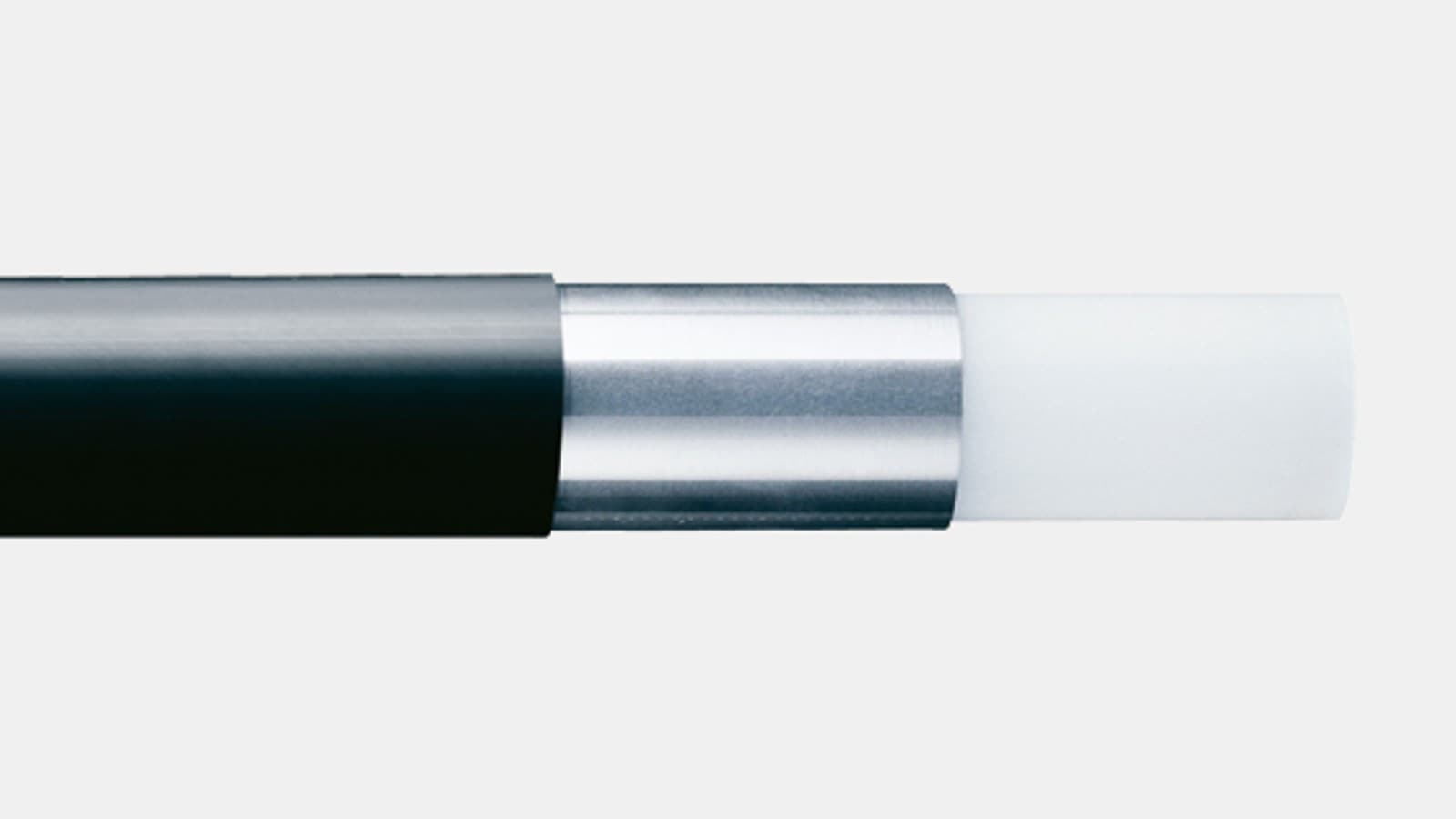

Tutti i vantaggi dei materiali di due mondi diversi: il robusto strato di alluminio un'elevata assicura stabilità e resistenza meccanica. Gli strati di polietilene sono invece resistenti alla corrosione e proteggono il tubo multistrato dalle deformazioni.
Rivestimento omogeneo ed elevata qualità del cordone di saldatura: lo strato omogeneo di alluminio saldato longitudinalmente garantisce un elevato livello di sicurezza e qualità. Il tubo presenta le medesime proprietà di piegatura in ogni direzione.

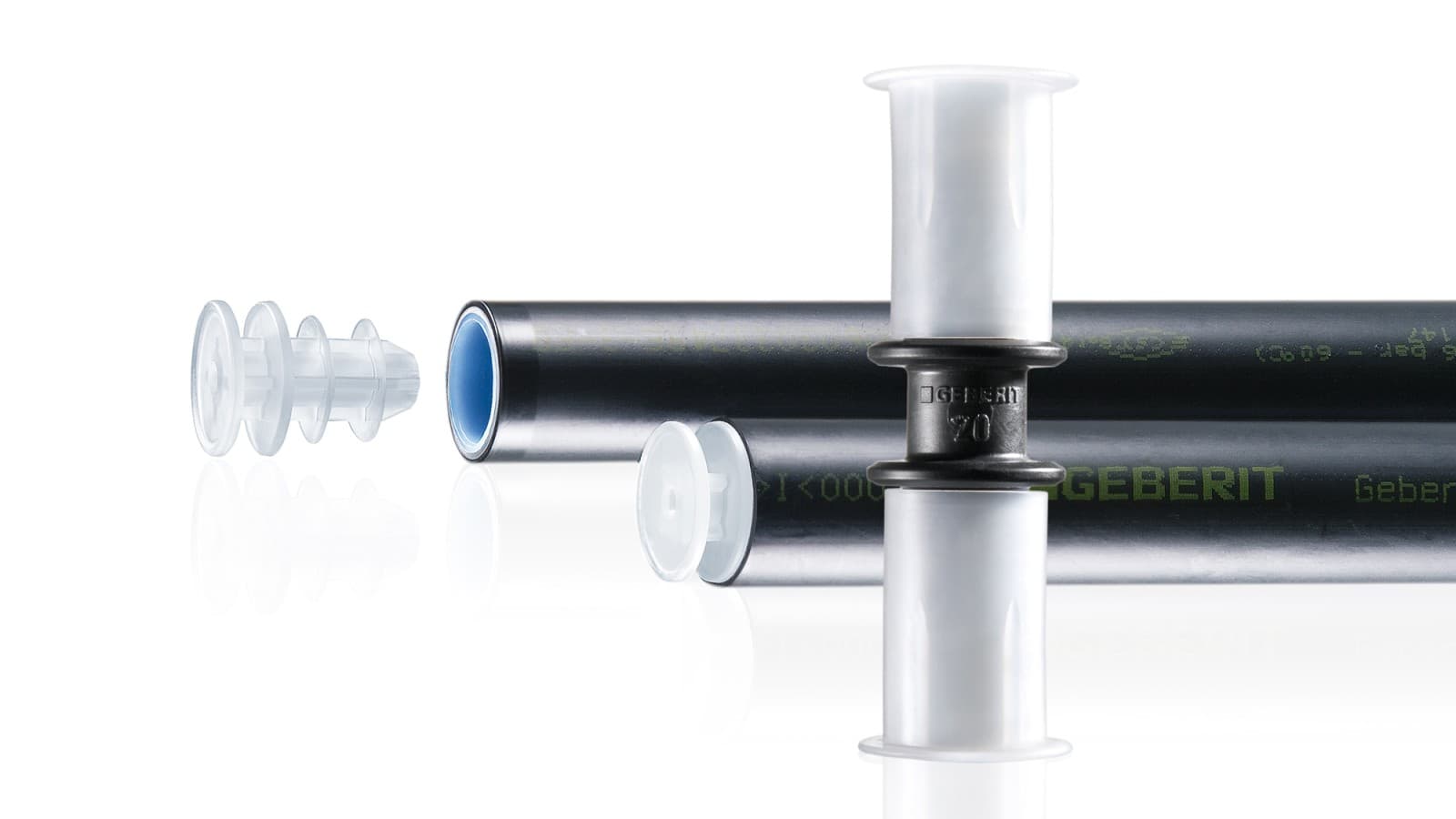

I raccordi e i tubi Geberit Mepla sono protetti dalla polvere e dalla sporcizia durante il trasporto e lo stoccaggio con cappucci di protezione e consentono un'installazione igienicamente pulita.
Geberit Mepla in sintesi

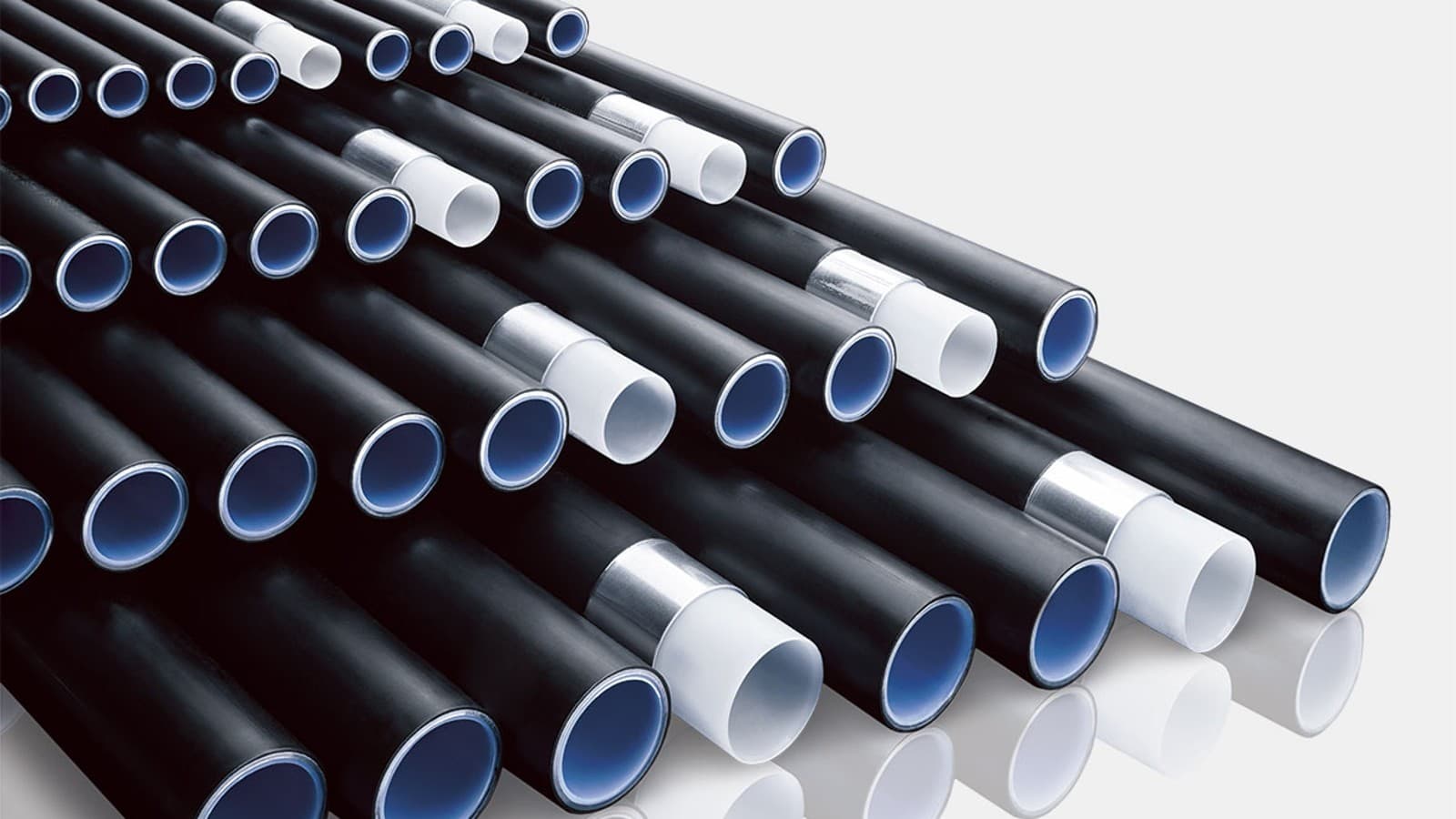

Dimensioni
Dimensioni tubo disponibili
| Diametro nominale (DN) | Dimensione d x s (mm) |
|---|---|
| 12 | 16 x 2,25 |
| 15 | 20 x 2,5 |
| 20 | 26 x 3,0 |
| 25 | 32 x 3,0 |
| 32 | 40 x 3,5 |
| 40 | 50 x 4,5 |
| 50 | 63 x 4.5 |
| 65 | 75 x 4,7 |
Tubi di sistema

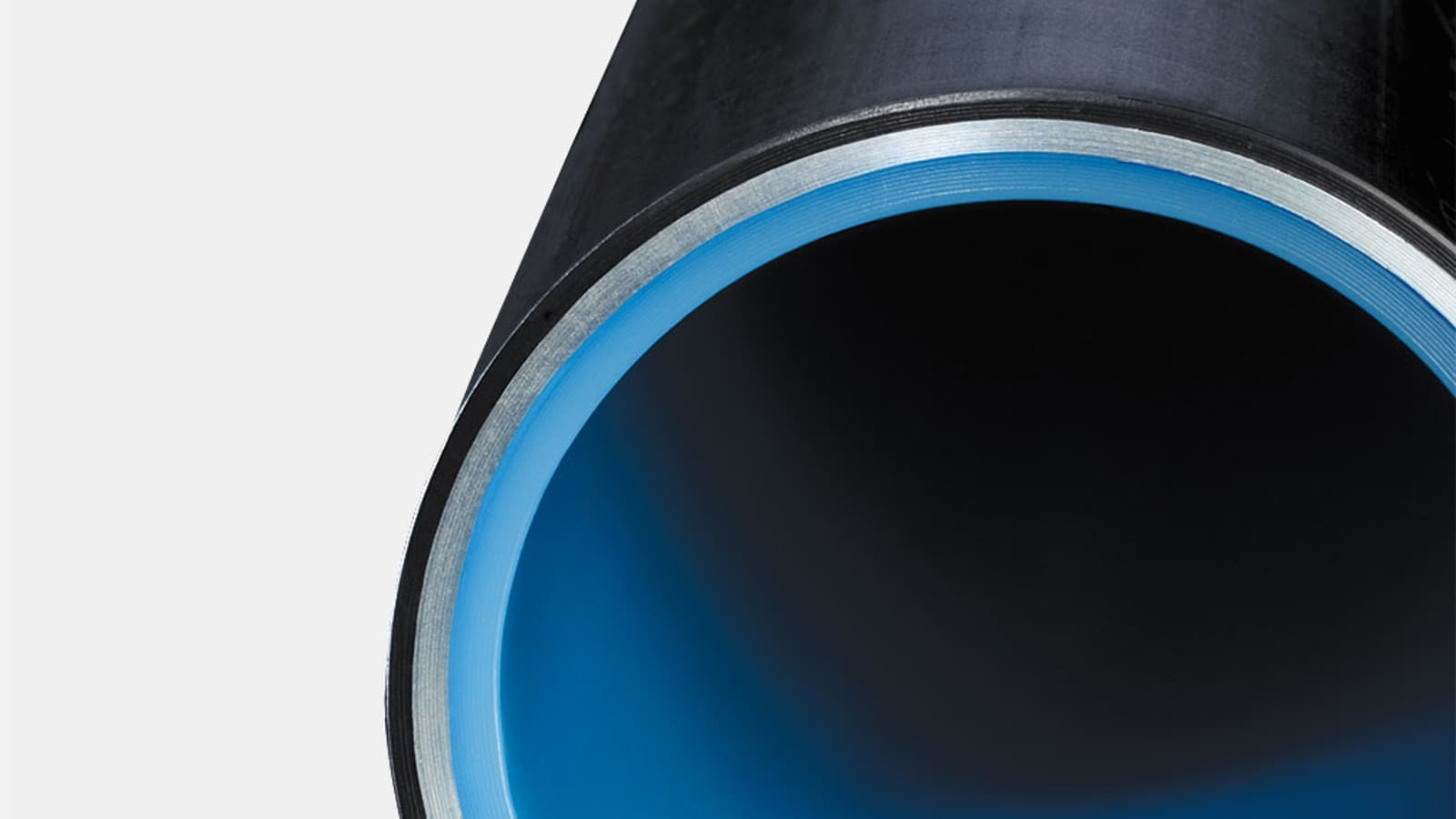

Tubo multistrato a tre strati
- Strato esterno in materiale sintetico: PE-RT di seconda generazione come protezione dalla corrosione e dai danni meccanici
- Strato centrale in alluminio: rende il tubo multistrato stabile, flessibile e impermeabile alla diffusione
- Strato interno: PE-RT di seconda generazione resistente alla corrosione e adatto all'uso alimentare

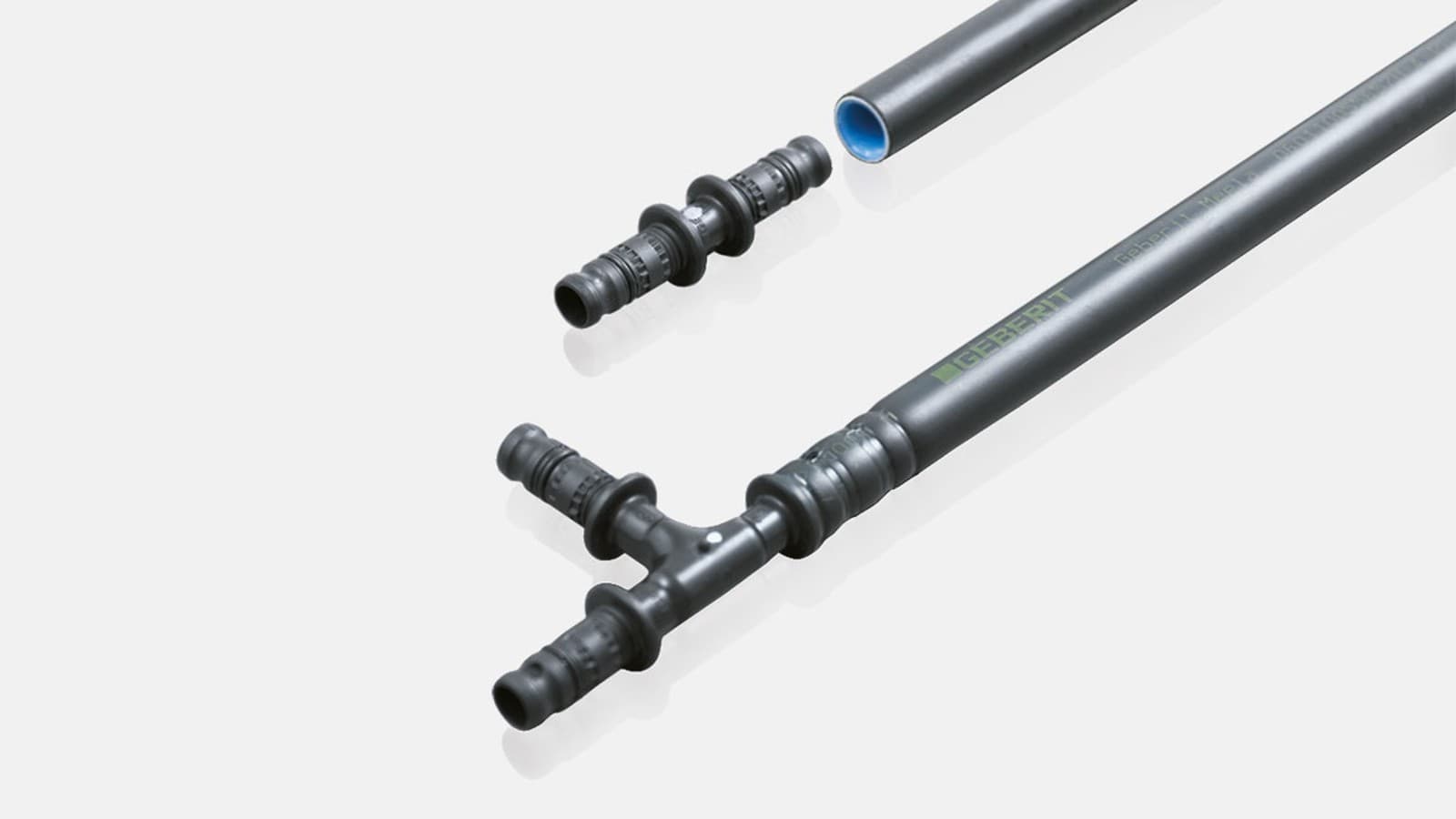

Raccordi
Raccordi Geberit Mepla
- Profondità di innesto del tubo visibile
- Pressatura esatta grazie alla guida per l'attrezzo
- Giunzioni non pressate sono facilmente riconoscibili con la prova di impermeabilità
- Ampia gamma di raccordi in PVDF, bronzo rosso e ottone
Installazione
Ecco come funziona l'installazione
