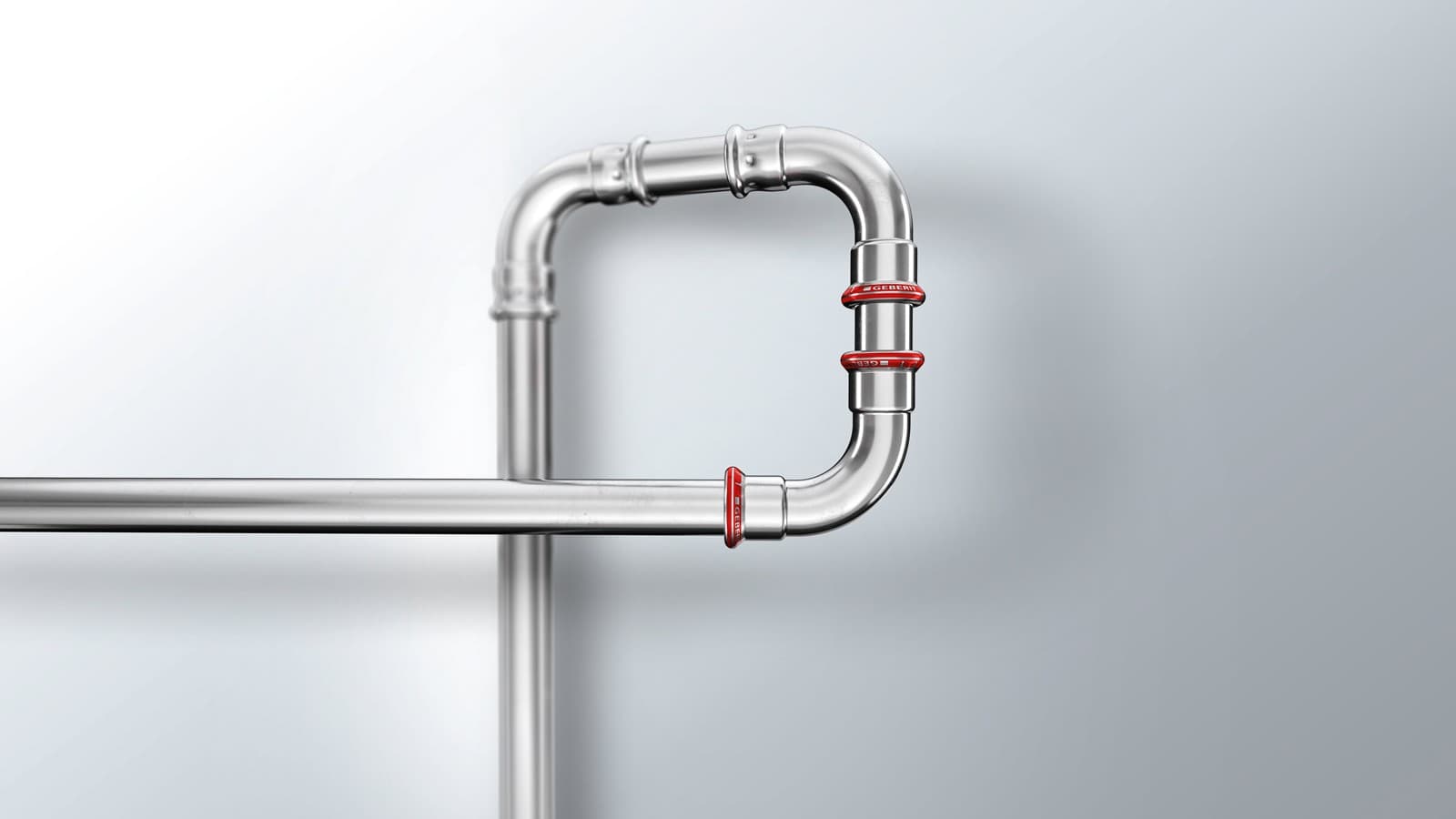

Geberit Mapress acier carbone Circuits fermés solidement sertis
L'alternative économique
Geberit Mapress acier carbone a été conçu pour des installations où l'économie figure au premier plan. Les tuyaux Geberit Mapress acier carbone sont disponibles au choix dans le modèle avec revêtement en matière synthétique blanc en PP ou avec extérieur galvanisé. Pour les applications spéciales, il existe aussi des tuyaux galvanisés à l'intérieur et à l'extérieur.
Applications avec Geberit Mapress acier carbone
- Installations de chauffage de l'eau fermées
- Circuits d'eau de refroidissement fermés
- Installations photovoltaïques
- Fioul domestique extra léger, huile minérale et carburants
- Installations à air comprimé

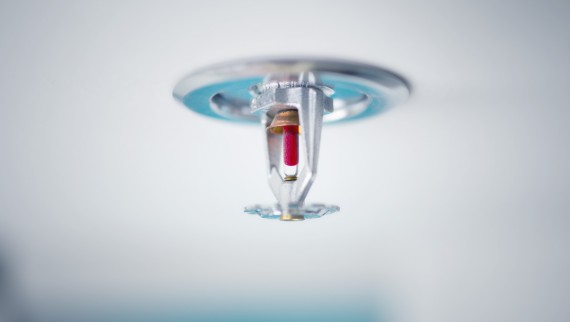

- Installations sprinkler
De nombreuses bonnes raisons en faveur de Geberit Mapress acier carbone
Sélectionnez le point d'information sur l'illustration
Assortiment
Dimensions
| Diamètre nominal (DN) | Dimension da (mm) |
|---|---|
| 10 | 12 |
| 12 | 15 |
| 15 | 18 |
| 20 | 22 |
| 25 | 28 |
| 32 | 35 |
| 40 | 42 |
| 50 | 54 |
| 65 | 76,1 |
| 80 | 88,9 |
| 100 | 108 |

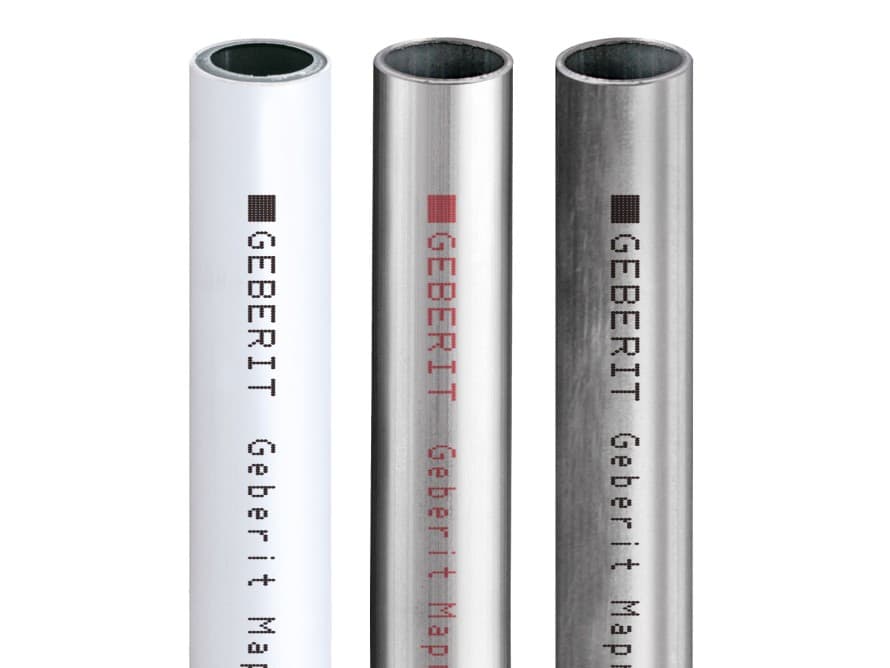

Tuyaux

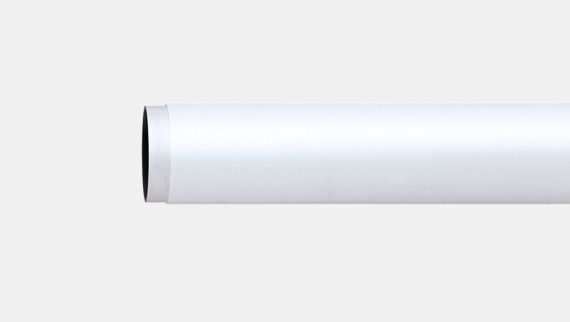

Tuyau Geberit Mapress acier carbone avec revêtement en matière synthétique en PP
- Protection contre la corrosion extérieure
- Acier non allié 1.0034
- Revêtement en matière synthétique en PP, blanc crème (RAL 9001)
- Dimensions disponibles de d12 à 54 mm

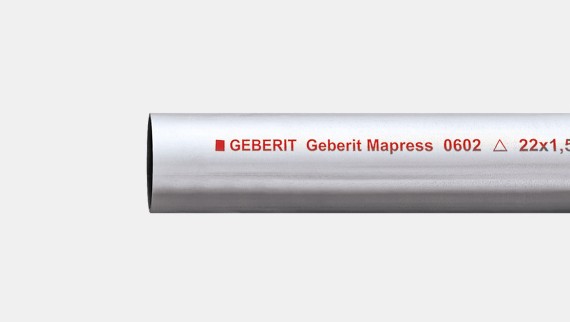

Tuyau Geberit Mapress acier carbone, extérieur galvanisé
- Idéal pour des installations économiques
- Acier non allié 1.0034
- Identification avec marquage rouge
- Dimensions disponibles de d12 à 108 mm

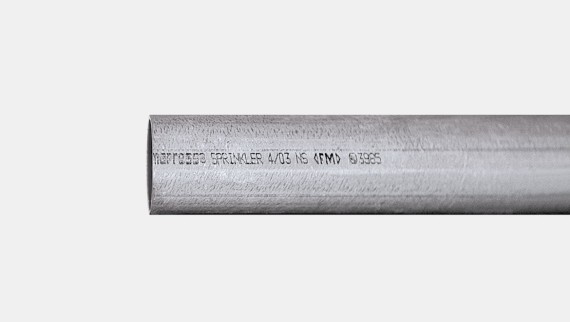

Tuyau Geberit Mapress acier carbone, galvanisé à l'intérieur et à l'extérieur
- Idéal pour installations sprinkler, à air comprimé et d'eau d'extinction d'incendie
- Certification VdS pour installations d'extinction sprinkler
- Label de qualité « FM approved » pour installations fixes d'extinction d'incendie et systèmes sprinkler
- Acier non allié 1.0215
- Tuyau galvanisé à l'intérieur et à l'extérieur
- Identification avec marquage noir
- Dimensions disponibles de d15 à 108 mm
Raccords

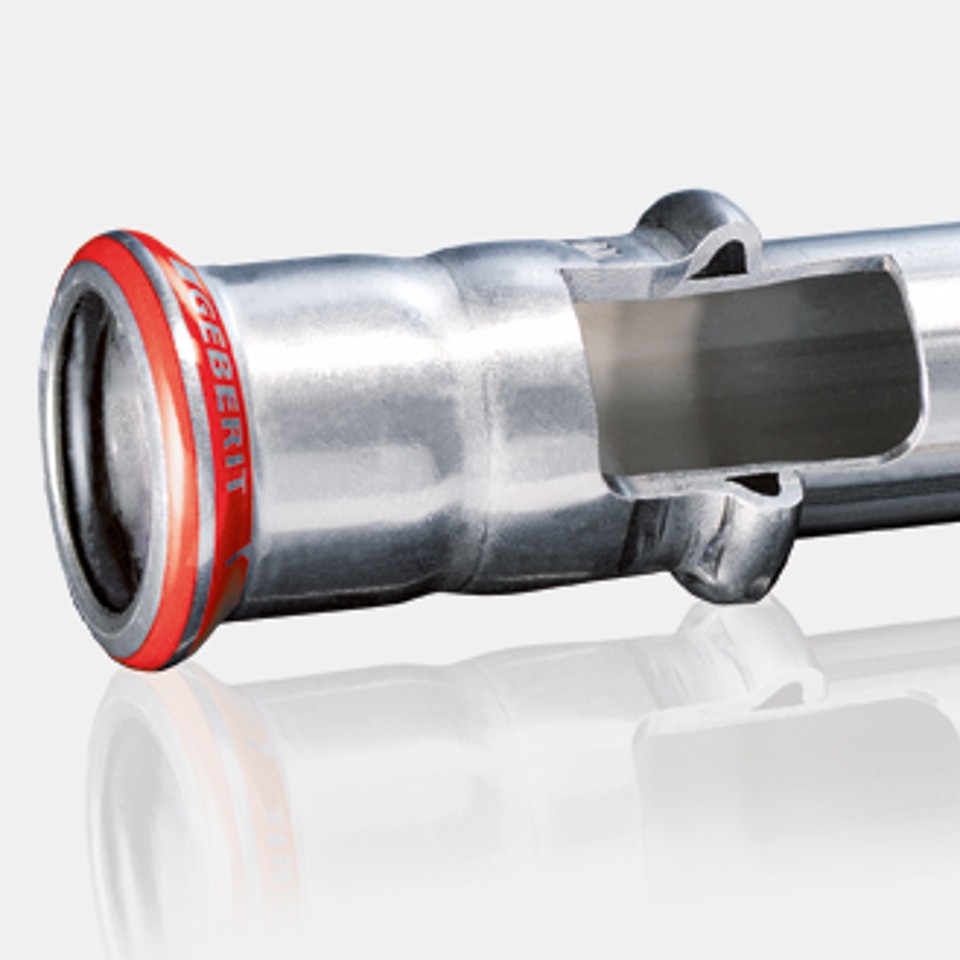

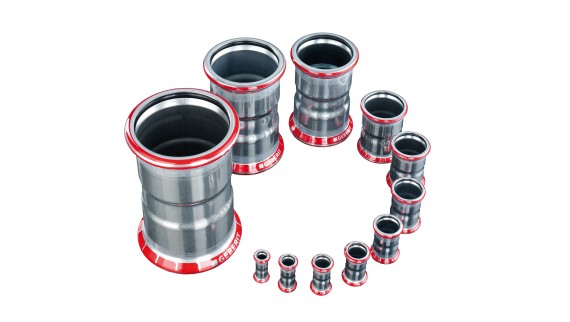

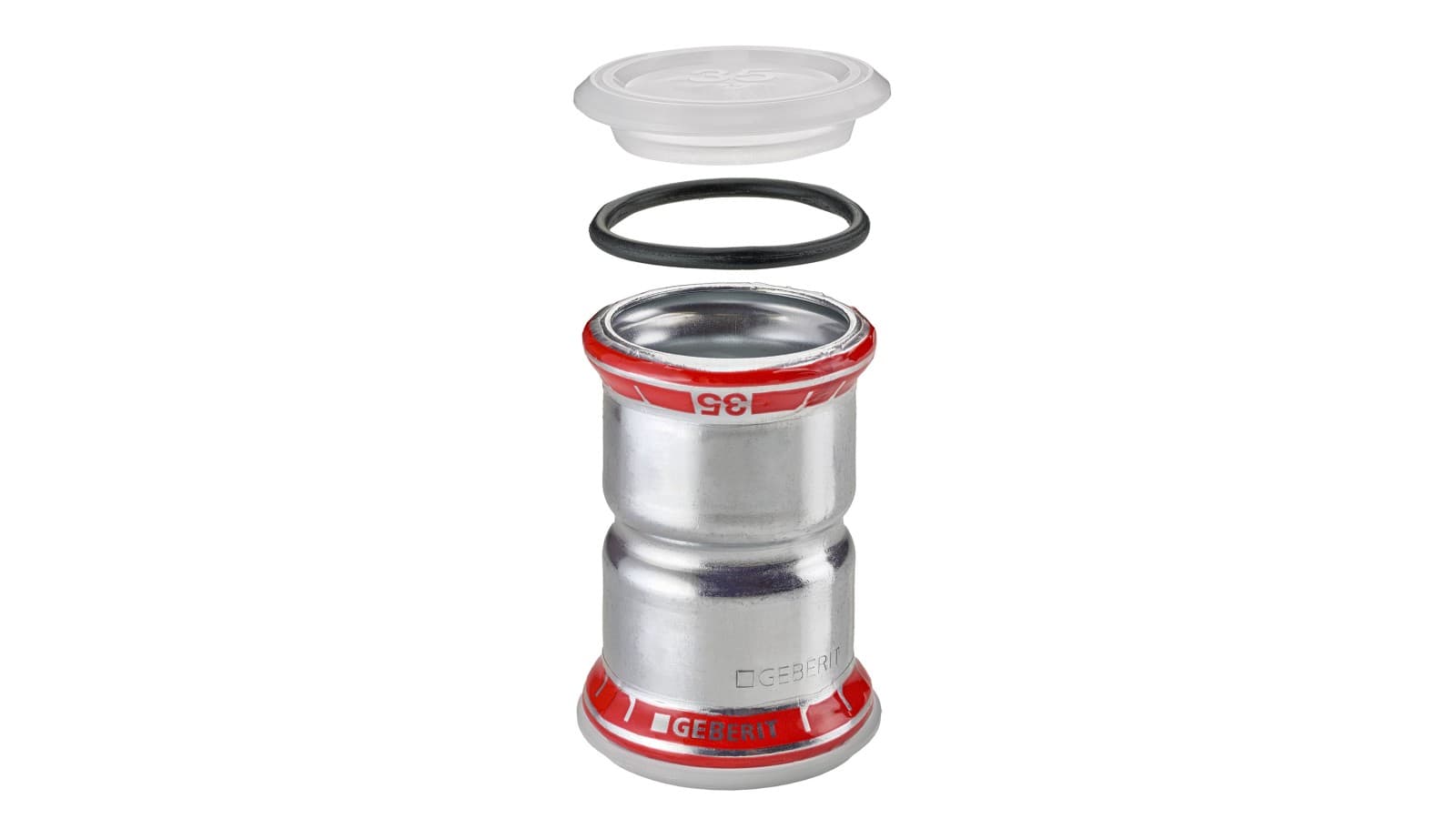

Raccords Geberit Mapress acier carbone
- Acier non allié 1.0034, extérieur galvanisé, avec revêtement de protection chromé supplémentaire
- L'indicateur de sertissage rouge identifie le matériau acier carbone
- Dimensions imprimées sur l'indicateur de sertissage
- Les raccords non sertis sont non étanches et immédiatement reconnaissables lors d'un test de pression
- Le bouchon de protection empêche la salissure des raccords
- Plus de 400 raccords différents sont disponibles
Joints
Grâce aux joints spécifiques, le système de sertissage Geberit Mapress acier carbone est le bon choix pour les applications les plus diverses.
Joint Geberit Mapress CIIR noir
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Eau d'extinction d'incendie (mouillé)
- Sprinkler (mouillé)
- Air comprimé (classe de pureté d'huile 0–3)
- Gaz inertes
Joint Geberit Mapress FKM bleu
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Air comprimé (classe de pureté d'huile 0–X)
Joints plats
Selon le fluide utilisé, le joint plat du raccord standard en EPDM doit être remplacé par le joint plat approprié. Pour le choix définitif et l’autorisation ainsi que les températures de service maximales il faut se référer aux aperçus des utilisations de Geberit Mapress.
Joint plat Geberit Mapress EPDM noir
Fluides liquides
- Eau de chauffage (utiliser uniquement des inhibiteurs autorisés)
- Eau de refroidissement sans antigel (0-100°C)
- Eau d’extinction d’incendie (mouillé)
- Sprinkler (mouillé)
Fluides gazeux
- Air comprimé (classe de pureté Öl 0–3)
- Gaz inertes (p.ex. azote)
Joint plat Geberit Mapress FPM vert
Fluides liquides
- Eau de chauffage urbain ≤ 120 °C (utiliser uniquement des inhibiteurs autorisés)
- Sprinkler (mouillé)
- Caloporteur (solaire)
- Huiles minérales et lubrifiants
- Carburants (p.ex. Diesel) sur demande
Fluides gazeux
- Air comprimé (classe de pureté Öl 0–X)
Joint plat Geberit Mapress Centellen® R WS 3825
Fluides liquides
- Eau de refroidissement avec antigel -30 à +120 °C
- Eau de chauffage urbain ≤ 140 °C
- Sprinkler (mouillé)
Fluides gazeux
- Air comprimé (classe de pureté Öl 0–X)
