Geberit Hygienesystem für Trinkwasserinstallationen
Trinkwasserleitungen in Wohnanlagen wie Ferienwohnungen, in öffentlichen Gebäuden oder Hotels werden immer wieder über längere Zeit nicht genutzt. Um Stagnation in den Rohrleitungen und somit Vermehrung von Legionellen oder anderen Keimen zu verhindern, ist ein regelmässiger Wasseraustausch in den Trinkwasserleitungen erforderlich. Dieser kann manuell durch einen Haustechniker oder – zeitsparend und effizient – mit einem automatisierten System erfolgen.
Mit dem Geberit Hygienesystem bietet Geberit ein ganzheitliches Konzept zum automatischen, bedarfsgerechten und regelmässigen Wasseraustausch an. Profis können so massgeschneiderte Lösungen entwickeln, um die Trinkwassergüte in jeder Trinkwasserinstallation zu erhalten.
Das Geberit Hygienesystem umfasst hydraulisch optimierte Rohrleitungssysteme, praxisgerechte Installationskomponenten, Hygienespüleinheiten sowie Sensoren und intelligente Tools zur Vernetzung und Steuerung von Sanitärapparaten im Betrieb.
Gute Gründe für das Geberit Hygienesystem
Umfassendes System für Trinkwasserhygiene
System mit allen notwendigen Komponenten für effektives Trinkwassermanagement.
Sicheres Trinkwassermanagement
Durch automatische Fehlermeldungen und Warnungen wissen Nutzer, ob die Anlage sicher läuft.
Nachweisbare Spülungen
Mit den Protokollen der Spülevents können regelmässige Spülungen nachgewiesen werden.
Flexible Möglichkeiten
Eine Vielzahl an Spüleinheiten und Spüllogiken erfüllen unterschiedliche Anforderungen.
Zentrale Bedienung mit Geberit Connect
Zentral die angebundenen Sanitärapparate bedienen, einstellen und Protokolle herunterladen.
Geringerer Wasserverbrauch
Intelligente Spülprogramme und der Einsatz von GEBUS Sensoren ermöglichen eine gezielte und bedarfsgerechte Spülung der Anlage.
Erweiterte Auswahl von Spülprogrammen
Im Vergleich zum Einzelgerät können mit Geberit Connect Zeitspülungen, Differenzspülungen und Temperaturspülungen ausgeführt werden.
Kombination der Spülprogramme
Geberit Connect ermöglicht das zeitgleiche Programmieren von mehreren Spülprogrammen, sodass mehrere Kriterien erfüllt werden.
Alle Hygienespülungen im Überblick
Geberit HS30 und HS50 Hygienespülung
Eine Hygienespüleinheit, die sich flexibel an jeder notwendigen Position installieren und auch für grosse Spülvolumina nutzen lässt.
Geberit Unterputzspülkasten mit HS30 / HS50 Hygienespülung
Eine im Unterputzspülkasten integrierte Hygienespülung, die sich für einen Raumabschnitt (z.B. eine Wohnungseinheit) einsetzen lässt.
Geberit HS05 Hygienespülung
Ein Hygienespülmodul, das sich nachträglich in einem Sigma Unterputzspülkasten installieren lässt.
Elektronische Steuerungen mit Intervallspülung
In manchen Fällen reichen einfache Lösungen für automatische Spülungen aus. Viele Geberit Waschtischarmaturen, Urinal- und WC-Steuerungen bieten als Doppelnutzen die Möglichkeit zum Programmieren von Intervallspülungen.
Geberit HS01 Hygienespülung
Wenn Rohrleitungen nicht weiter benutzt werden und Trinkwasser hier stagniert, kann die Geberit HS01 Hygienespülung eingesetzt werden, bis nicht genutzten Leitungen abgebaut werden.
Umfassendes System für Trinkwasserhygiene Dank mehrstufigem Hygienespülmanagement
Um Probleme bei der Trinkwasserhygiene zu vermeiden, ist zum einen ein regelmässiges Durchspülen der Wasserleitungen notwendig und zum anderen die Einhaltung der vorgegebenen Temperaturbereiche.
Damit dies effizient und ressourcenschonend gelingt, kann ein mehrstufiges Hygienespülmanagement genutzt werden, das sich am individuellen Bedarf orientiert.
- Stufe 1: Richtig verrohrt: optimierte Leitungsinstallation
- Stufe 2: Regelmässig gespült: zusätzliche Hygienespüleinheiten für einen automatisierten Wasseraustausch
- Stufe 3: Kontrolliert gespült: Einsatz von Sensoren zum gezielten Wasseraustauch
- Stufe 4: Intelligent vernetzt: zentrales Hygienemanagement mit Geberit Connect

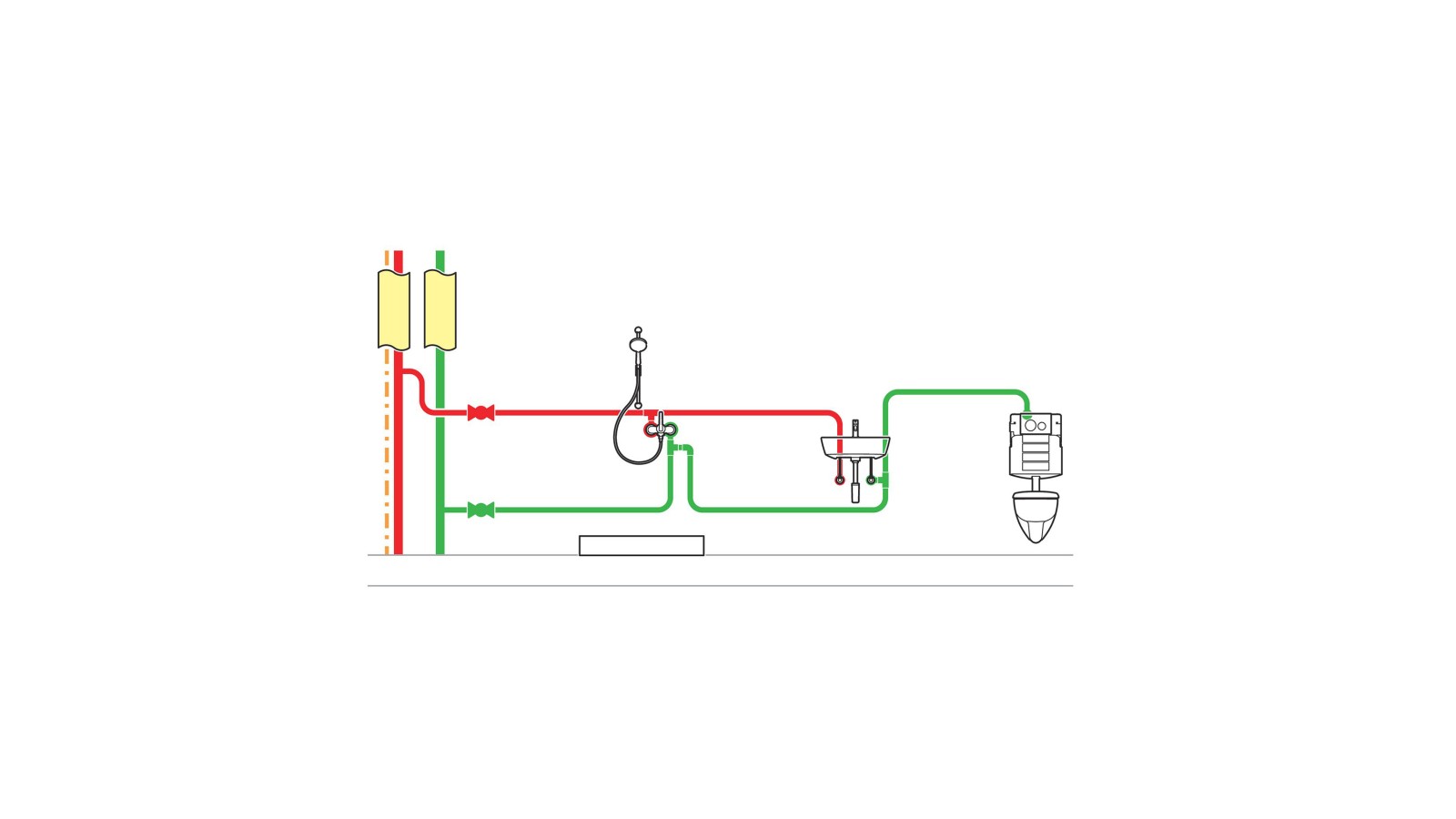

Stufe 1
Richtig verrohrt dank optimierter Leitungsinstallation
In der Stockwerkverteilung kann mit der Reiheninstallation – bei regelmässiger Nutzung der Sanitärapparate – der Wasseraustausch einfacher erreicht werden.
Vorteile der Reiheninstallation:
- Geringeres Stagnationsrisiko
- Kleinstmöglicher Rohrdurchmesser
- Reihenleitungen im Stockwerk mit einem häufig genutzten Verbraucher am Leitungsende
- Bei horizontaler Leitungsführung das Warmwasser oberhalb des Kaltwassers anordnen
- Verzögerung der Kaltwasser-Erwärmung; Kalt- und Warmwasser Steigleitung mit identischer Dämmstärke
Für die Installation stehen verschiedene Versorgungssysteme von Geberit zur Verfügung.

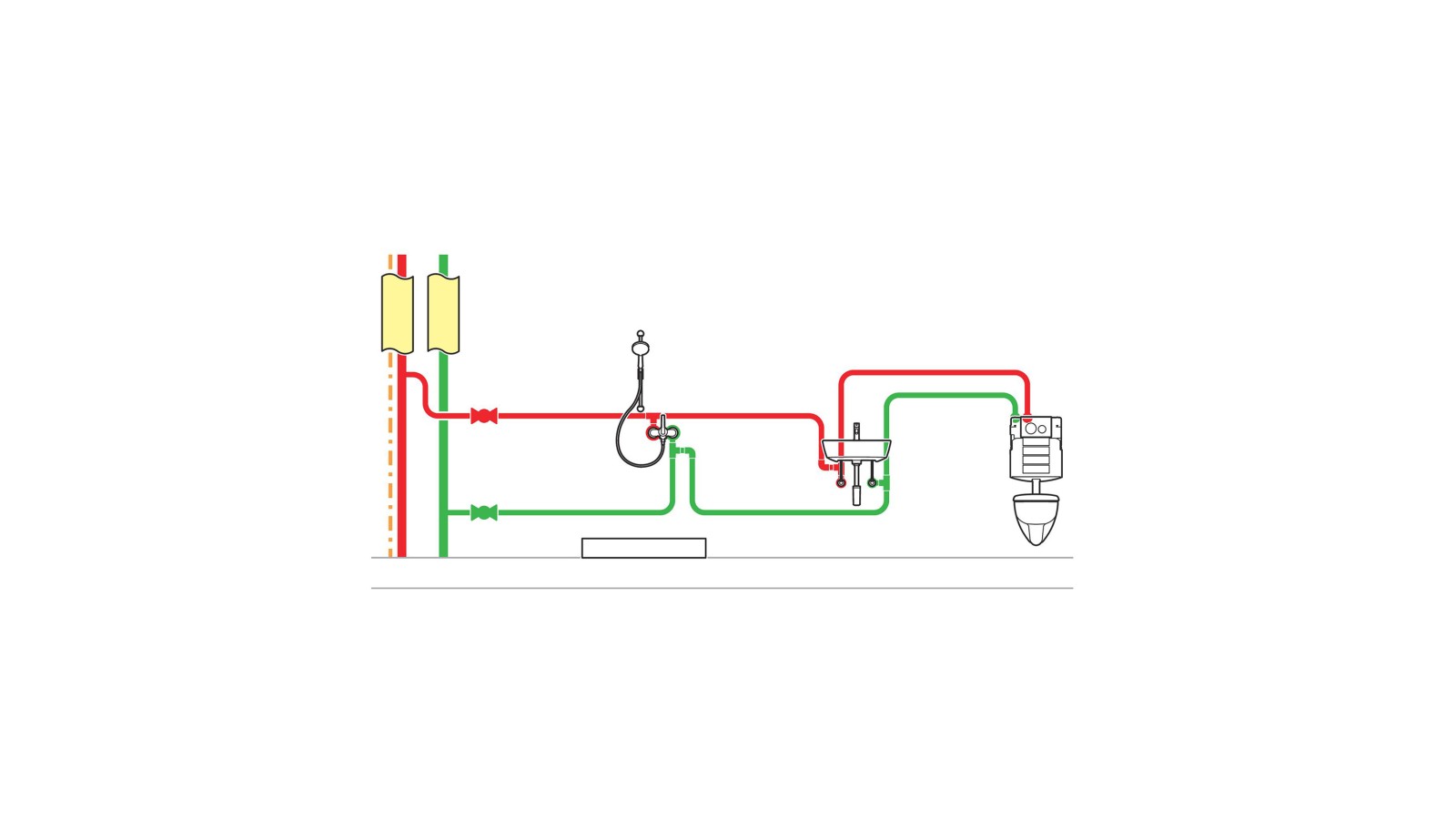

Stufe 2
Regelmässig gespült durch zusätzliche Hygienespülungen
Bei unregelmässiger Nutzung wird zusätzlich zu der optimierten Leitungsinstallation durch den Einsatz von Hygienespüleinheiten der regelmässige Wasseraustausch sichergestellt.
Vorteile mit automatisierten Spüleinrichtungen:
- Spülprogramme nach Bedarf (Zeit- oder Intervallprogramm)
- Auch Warmwasser kann gespült werden
- Konfiguration, Funktionskontrolle, Protokollierung und Wartung über die Geberit Control App
- Planungsflexibilität durch unterschiedliche Lösungen zum automatisierten Wasseraustausch
- Anbindung in Gebäudeautomation per Digital I/O

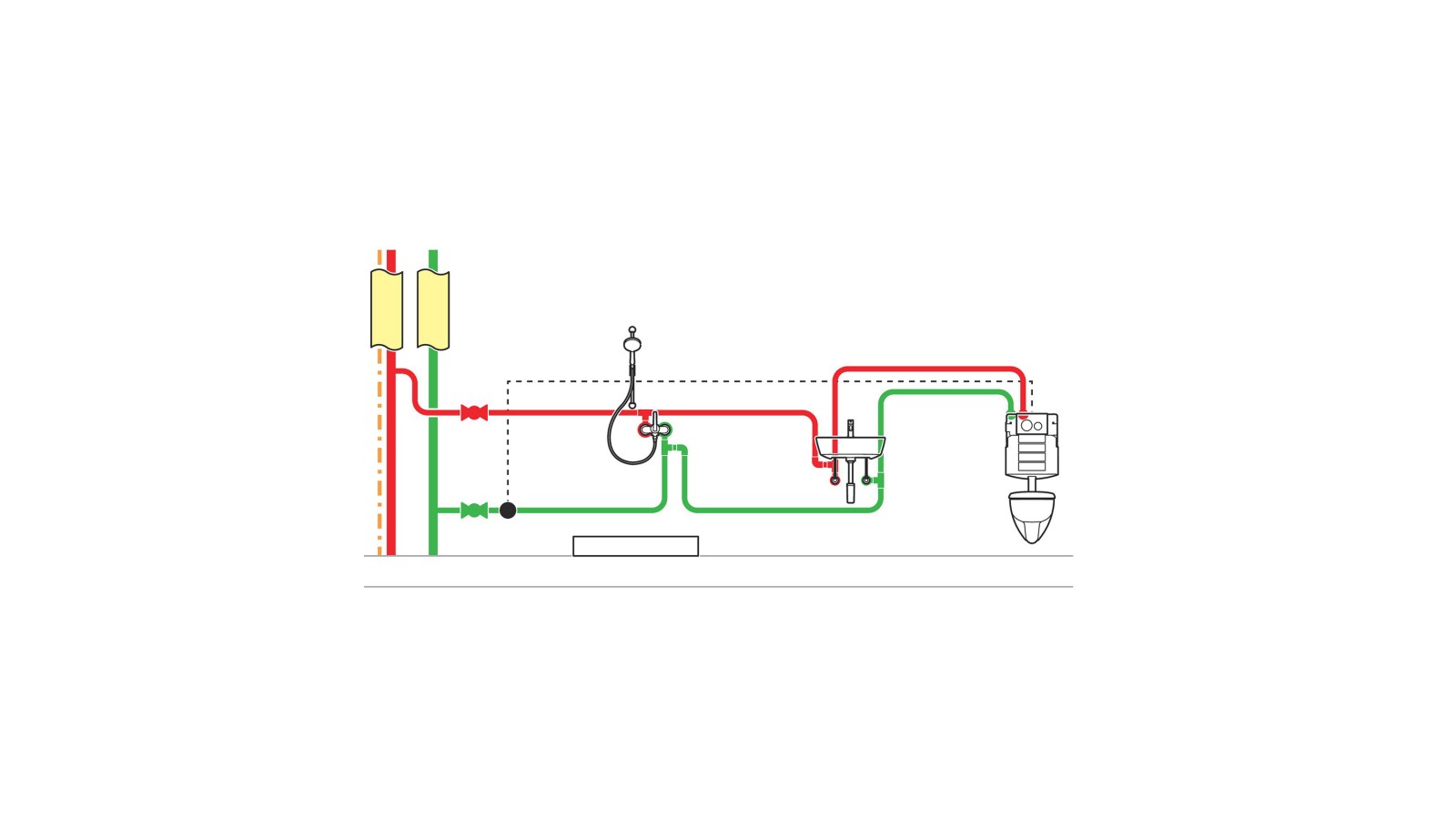

Stufe 3
Kontrolliert gespült durch den Einsatz von Sensoren
Bei erhöhten Anforderungen oder wenn generell die Kontrolle der Temperatur und Volumenströme berücksichtigt werden müssen, können Sensoren für einen gezielten Wasseraustausch eingesetzt werden.
Vorteile mit Einsatz von Sensoren:
- Temperaturgeführtes Spülprogramm
- Protokollierung des Wasservolumens (nur für HS50 Hygienespülung mit internem Volumenstromsensor)

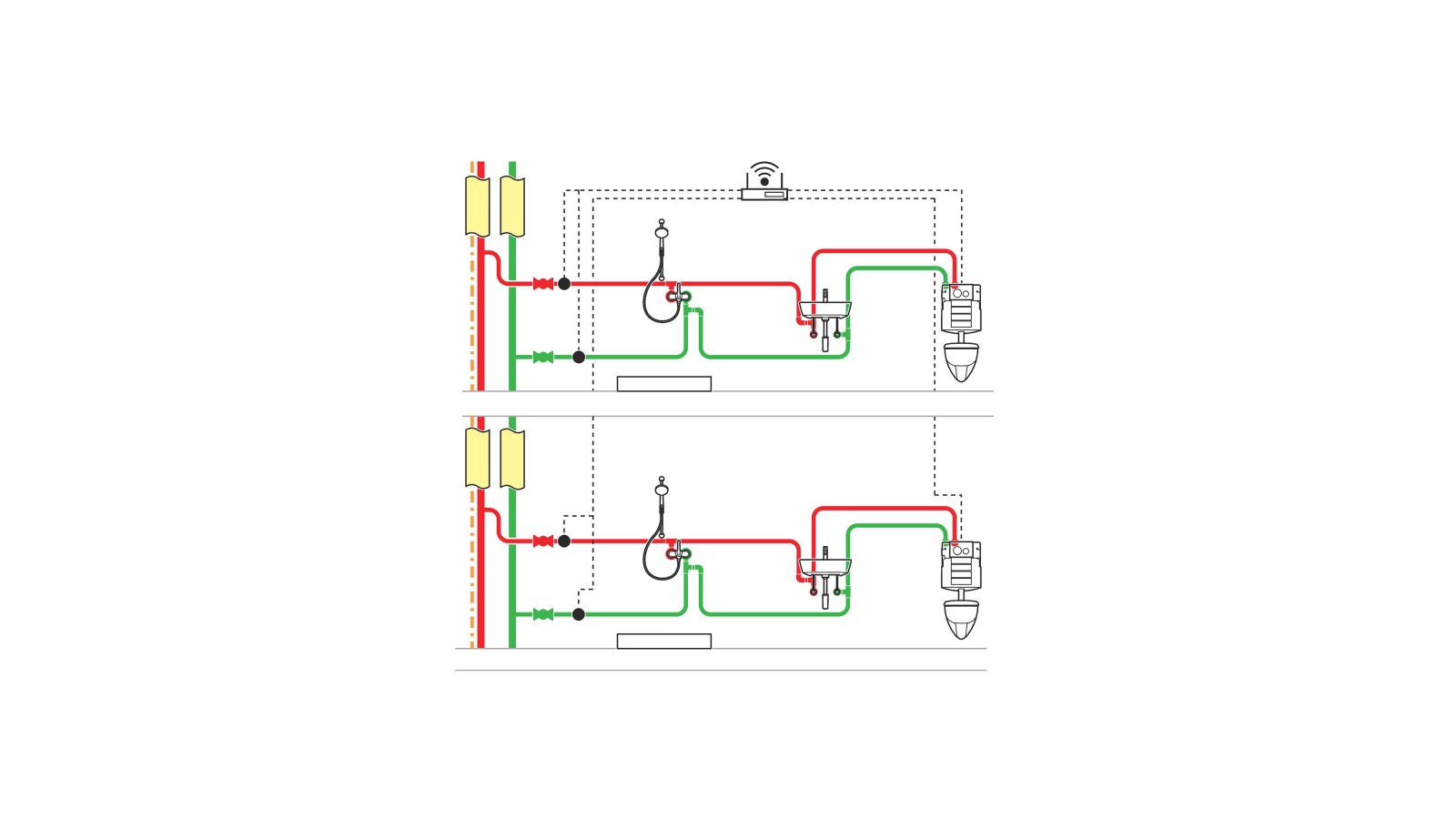

Stufe 4
Intelligent vernetzt dank Vernetzung mit Geberit Connect
Das vernetzte System bündelt alle Informationsflüsse und erlaubt ein optimal auf das Gebäude, die Nutzung und die Umgebungsparameter abgestimmtes Hygienemanagement.
Damit ergeben sich Vorteile hinsichtlich eines zentralen und sicheren Betriebs, optimierten Wasserverbrauchs und Flexibilität der Planung und im Betrieb:
Hohe Sicherheit:
- Dokumentation des Anlagenbetriebs
- Regelmässige Spülung bei unregelmässiger Nutzung
- Zentrale Bedienung und Dokumentation
- Protokollierung der Wassertemperaturen und Durchflüsse mittels der Geberit Sensoren für GEBUS
Optimierte Nutzung und effizienter Betrieb:
- Optimale Nutzung von Trinkwasser durch den Einsatz von Sensorik und Nutzungsdaten
- Manuelle Spülungen zur Sicherstellung des Wasseraustauschs entfallen
- Vereinfachtes Facility-Management
- Die hohe Variabilität der möglichen Spülprogramme kann ideal auf die spezifischen Anforderungen an das Gebäude angepasst werden.
- Protokollierung von Temperaturen und Volumenströmen
Flexibles und zukunftssicheres System:
- Jederzeit erweiterbares System
- Flexible Positionierung der Sensoren
- Möglichkeit zur Integration in eine Gebäudeautomation per BACnet/IP
- Einbindung von Urinalen, Waschtischarmaturen, WC-Steuerungen und weiteren Hygienespülungen möglich
Geberit Connect Technische Plattform zur Vernetzung der Sanitärapparate
Geberit Connect bietet die Technologieplattform – mit Software und erforderlichen Komponenten – zur Vernetzung der verschiedenen Sanitärapparate.
Durch die Vernetzung von Hygienespülungen, Armaturen, Urinalen oder WCs ergeben sich weitere innovative Möglichkeiten, die den Betrieb einer Trinkwasseranlage in einem Gebäude erheblich erleichtern.
Alle Informationen für die Planung, Installation, Inbetriebnahme und für den Betrieb finden Sie im Geberit Connect Systemhandbuch.
Spülprogramme Lösungen für jede Betriebsart und Anforderung
Mit dem passenden Spülprogramm lassen sich alle Anforderungen an eine optimale Trinkwasserhygiene abdecken. Ein Hygienesystem kann auf zwei verschiedene Arten betrieben werden: als kompakte, analoge Lösung oder in einem umfassend vernetzten System wie einer Gebäudeautomation.
Je nachdem, wie eine Trinkwasserinstallation betrieben wird, vernetzt oder unvernetzt, sind für die unterschiedlichen Geberit Hygienespülungen folgende Spülprogramme verfügbar:
Zeitspülung
Eine Spülung wird zu einer definierten Uhrzeit an einem Wochentag ausgelöst. Spülvolumen, Uhrzeit und Wochentag sind wählbar.
Beispiel einer Anwendung: Eine Betriebskantine möchte zu einer bestimmten Uhrzeit frisches Wasser an der Entnahmestelle anbieten.
Nutzen: Kunden haben zu einer bestimmten Uhrzeit frisches Wasser an der Entnahmestelle.
Zusätzlicher Nutzen im vernetzen System: Durch die gleichzeitige Aktivierung mehrerer Spülungen kann eine turbulente Ausspülung der Rohrleitungen zu einer definierten Uhrzeit ermöglicht werden.
Intervallspülung ohne Nutzungserkennung
Eine Spülung wird nach Ablauf eines definierten Zeitintervalls ausgelöst. Spülvolumen, Startzeit und Zeitintervall sind wählbar.
Anwendungen: Die Intervallspülung ermöglicht ein Ausspülen mit fixen Zeitabständen.
Nutzen: Verbraucher haben zu einer bestimmten Uhrzeit frisches Wasser an der Entnahmestelle.
Intervallspülung mit Nutzungserkennung
Eine Spülung wird nach Ablauf eines definierten Zeitintervalls ausgelöst, wobei das Zeitintervall bei jeder Nutzung zurückgesetzt wird. Spülvolumen, Startzeit und Zeitintervall sind wählbar.
Anwendungen: Bei Gebäuden mit unregelmässiger oder saisonal schwankender Nutzung, beispielsweise Hotels Ferienwohnungen.
Nutzen: Bei Gebäuden mit unregelmässiger Nutzung findet ein notwendiger Wasseraustausch nur bei Bedarf statt und der Wasserverbrauch wird optimiert.
Temperaturspülung
Eine Spülung wird beim Erreichen einer Starttemperatur ausgelöst und endet beim Erreichen einer Stopptemperatur. Start-/Stopptemperatur und maximales Spülvolumen sind wählbar.
Anwendungen: Bei Gebäuden mit einer ausgedehnten Trinkwasserinstallation, in denen eine starke Erwärmung des Kaltwassers zu erwarten ist beispielsweise Spitäler oder Produktionsstätten.
Nutzen:
- Wassertemperaturen werden protokolliert und dienen der Absicherung des Anlagebetreibers
- Sicherstellen von Mindesttemperaturen in Warmwasserversorgungen
- Absenken der Temperaturen in erwärmten Kaltwasserversorgungen
Zusätzlicher Nutzen im vernetzten System: Flexible Positionierung der GEBUS Temperatursensoren in der Trinkwasserinstallation.
Differenzspülung mit Nutzungserkennung
Eine Spülung wird nach Ablauf eines definierten Zeitintervalls ausgelöst. Dabei wird das von den Entnahmestellen erfasste Wasservolumen berücksichtigt. Auf diese Weise lässt sich der Wasserverbrauch optimieren. Sollvolumen und Zeitintervall sind wählbar.
Anwendungen: In einer Sanitäranlage wie beispielsweise in einem Sportcenter wird die Nutzung unterschiedlicher Entnahmearmaturen berücksichtigt und entsprechend der Auslastung der Anlage verbrauchsoptimiert gespült.
Nutzen: Geringerer Wasserverbrauch, da nur gespült wird, wenn die Anlage nicht genutzt wurde.
Hinweis: Bei der Planung ist auf Entnahmestellen mit integrierter Nutzungserkennung zu achten.
Differenzspülung mit Temperatur- und Volumenstromsensor für GEBUS
Dieses Spülprogramm ist nur im vernetzten System möglich.
Eine Spülung wird nach Ablauf eines definierten Zeitintervalls ausgelöst. Dabei wird das vom Sensor für GEBUS erfasste Wasservolumen berücksichtigt und vom definierten Sollverbrauch abgezogen. Auf diese Weise lässt sich der Wasserverbrauch optimieren. Sollvolumen und Zeitintervall sind wählbar.
Für diese Funktion wird zusätzlich der Geberit Temperatur- und Volumenstromsensor für GEBUS benötigt.
Anwendung: Ideal für Reihenanlagen, bei denen nicht alle Elemente vernetzt sind und eine Mindestmenge in einem bestimmten Zeitraum gespült werden soll.
Nutzen: Der Wasserverbrauch einer Zone kann definiert werden und wird mit der effektiven Nutzung abgeglichen. So kann der Wasserverbrauch optimiert werden.
Referenzprojekte
Vernetzte Sanitärprodukte für eine zentrale Steuerung
Der suissetec Campus Lostorf setzt als erstes Minergie-Areal der Schweiz neue Massstäbe. Mit Geberit Connect werden alle Sanitäranlagen zentral gesteuert. Das sorgt für Effizienz und Hygiene.
Optimale Trinkwasserhygiene trotz unregelmässiger Nutzung
Mit Geberit Connect managt die Messe Nürnberg ihre Sanitäranlagen und stellt die Trinkwasserhygiene sicher. Dabei meistert sie die Herausforderung der wechselnden Besucherzahlen und Nutzungsschwankungen.
Zentral bediente Hygienespülungen für Trinkwasser
Im Dialysezentrum in Heidenheim wurden die einzelnen Hygienespülungen in den Wohnungen und im Dialysebereich mit Geberit Connect vernetzt. Dies ermöglicht die zentrale Bedienung und Auslesung der Hygienespülungen.
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Trinkwasserinstallationen richtig planen mit dem Geberit ProPlanner
Die kostenlose Planungssoftware Geberit ProPlanner unterstützt Profis auch bei der Planung von Trinkwasserinstallationen.
Mit der Einstellung «Durchschleifen» verbindet Geberit ProPlanner alle vom Planer ausgewählten Objekte mit dieser Rohrführung. Hygienespülungen können im Planungsprozess flexibel eingesetzt werden. Ebenso lassen sich entsprechende Sensoren platzieren. Aus dem Geberit ProPlanner erhält der Anwender nützliche Informationen und Dokumente wie:
- Materialliste: vollständige Materialliste inklusive aller notwendigen Fittings und Anschlüsse.
- Hydraulikliste: Anzeigen der Druckverluste und Prüfung des ordnungsgemässen Betriebs. Beim Unter- oder Überschreiten bestehender Grenzwerte erfolgt eine Fehlermeldung, die in der Schemazeichnung visuell ersichtlich ist. Eine Korrektur lässt sich so ganz einfach vornehmen.
- Einstellungsempfehlungen: Empfehlungen für Spülzeit und Spülvolumen.
Weitere nützliche Tools
Geberit Control App
Die Geberit Control App bietet Zugriff auf vernetzte Geberit Produkte und erleichtert so die Installation, Bewirtschaftung und Servicearbeiten.
Geberit BIM Plug-in
Das Geberit BIM Plug-in für Autodesk® Revit® fasst alle Geberit Planungs- und Berechnungstools sowie den Zugriff auf die BIM-Daten in einer Anwendung zusammen.
Häufig gestellte Fragen zu Hygienespülungen und Trinkwasserinstallationen
Welche Produkte bieten automatisch auslösende Spülprogramme an?
Geberit bietet eine Vielzahl von Produkten wie Hygienespülungen, WC-Steuerungen, Armaturen und Urinale an, die automatische Spülprogramme ermöglichen. Erkennbar sind diese an der Kompatibilität mit Geberit Control.
Wie werden die Hygienespülungen konfiguriert oder ausgelesen?
Die Bedienung erfolgt ganz einfach mit der Geberit Control App, die kostenlos in den App Stores downloadbar ist.
In welchen Situationen können sich Bakterien im Trinkwasser vermehren?
Legionellen und andere Bakterien vermehren sich in Trinkwasseranlagen, wenn sie die richtigen Nährstoffe, die für sie ideale Umgebungstemperatur vorfinden und genug Zeit haben. Das geschieht dann, wenn sich Kaltwasserleitungen erwärmen und das Wasser in den Rohrleitungen länger stagniert. Daher ist es wichtig, bereits bei der Planung von Trinkwasserinstallationen darauf zu achten, dass das Wasser nicht stagniert.
