Geberit FlowFit Sistema di tubazioni ottimizzato per il flusso della portata
Installazione fluida e facile
Il sistema di alimentazione Geberit FlowFit, con tecnologia a pressare laterale, semplifica l'installazione in vari punti e accelera il processo di lavoro. Tutti i diametri, da d16 a 75 mm, possono essere pressati con solo due ganasce a morsa, eliminando la necessità di frequenti cambi di attrezzo.
Le finestre ottiche permettono agli installatori di verificare se il tubo è inserito correttamente in profondità. Gli indicatori ottici di pressatura, blu o arancioni, sui raccordi segnalano quando il sistema di tubazioni è installato e pressato in modo sicuro.
Inoltre, i raccordi a pressare Geberit FlowFit sono ottimizzati per il flusso della portata, permettendo l'impiego di diametri più piccoli per gli impianti di acqua potabile.
I tubi Geberit FlowFit sono disponibili in barre e rotoli con e senza isolamento. L'ampia gamma di raccordi Geberit FlowFit è adatta a molti campi d'impiego.
Validi motivi per scegliere Geberit FlowFit
Facile installazione
Installazione efficiente con meno fasi di lavoro e in tutta sicurezza.
Solo due ganasce a morsa per tutte le dimensioni
Installazione efficiente e veloce con un minor numero di cambio di attrezzo.
Pressatura sicura
Chiara evidenza della guida dell'attrezzo e controllo affidabile della giunzione pressata.
Ottimizzato per la portata
Progettazione di tubi di diametro inferiore grazie alle perdite di pressione minime.
Applicazioni principali
Acqua potabile
Geberit FlowFit è il sistema ideale per l'intero impianto di acqua potabile nell'edificio; dall'ingresso dell'edificio alla distribuzione cantina e nel tratto montante fino alla distribuzione al piano.
Impianti di riscaldamento
Geberit FlowFit è ideale per la distribuzione del calore di impianti di riscaldamento e per gli impianti di raffreddamento ad acqua con e senza antigelo.
Aria compressa e molto altro ancora
Geberit FlowFit è ideale anche per la rete di distribuzione degli impianti ad aria compressa. Un'ampia gamma di ulteriori applicazioni è riportata nelle panoramiche delle applicazioni.
Vantaggi di Geberit FlowFit Installazione sicura senza sforzo
Installazione in pochi passaggi
Geberit FlowFit consente di lavorare in sicurezza e senza fatica grazie all'eliminazione di singole fasi di lavoro e al minor numero di attrezzi. Inoltre, le chiare opzioni di controllo semplificano un'installazione completa e sicura.
Il punto di pressatura può essere ruotato in modo che la ganascia a morsa possa essere facilmente posizionata in qualsiasi situazione di installazione. In questo modo, i raccordi a pressare possono essere pressati in modo affidabili anche in punti di installazione stretti e difficili da raggiungere.
Grazie allo speciale design del raccordo, non è necessario calibrare e sbavare i tubi dopo il taglio.
Nessun cambio costante di attrezzo
Con due sole ganasce a morsa è possibile lavorare otto dimensioni di tubo da d16 fino a 75 mm. In questo modo si eliminano le lunghe sostituzioni delle ganasce e si riducono notevolmente gli attrezzi necessari in cantiere.
Le dimensioni da d16 a 40 mm possono essere lavorate opzionalmente con una pressatrice manuale. In questo modo è possibile eseguire l'installazione in un intero palazzo senza bisogno di elettricità o di cambiare la batteria.
La codifica cromatica assicura una chiara identificazione di ganascia e raccordo.
Collegamenti sicuri dei tubi grazie al controllo
Geberit FlowFit garantisce la sicurezza nella lavorazione nei vari punti. Grazie alla finestra ottica nel raccordo è possibile controllare esattamente la profondità d'innesto del tubo.
L'indicatore ottico di pressatura colorato si abbassa solo dopo l'avvenuta pressatura e segnala chiaramente le giunzioni non pressate durante il controllo visivio.
L'attrezzo e l'indicatore ottico di pressatura si incastrano come una serratura e una chiave. In questo modo sono pressoché escluse pressature errate a causa di un posizionamento scorretto di un attrezzo.
Dimensionamento ottimale
Il design ottimizzato per la portata dei raccordi a pressare Geberit FlowFit determina perdite di pressione minime. È possibile progettare e installare l'impianto di acqua potabile con diametri più piccoli.
Ciò comporta tempi di erogazione più brevi, volumi d'acqua inferiori e quindi un minor ristagno nel tubo.

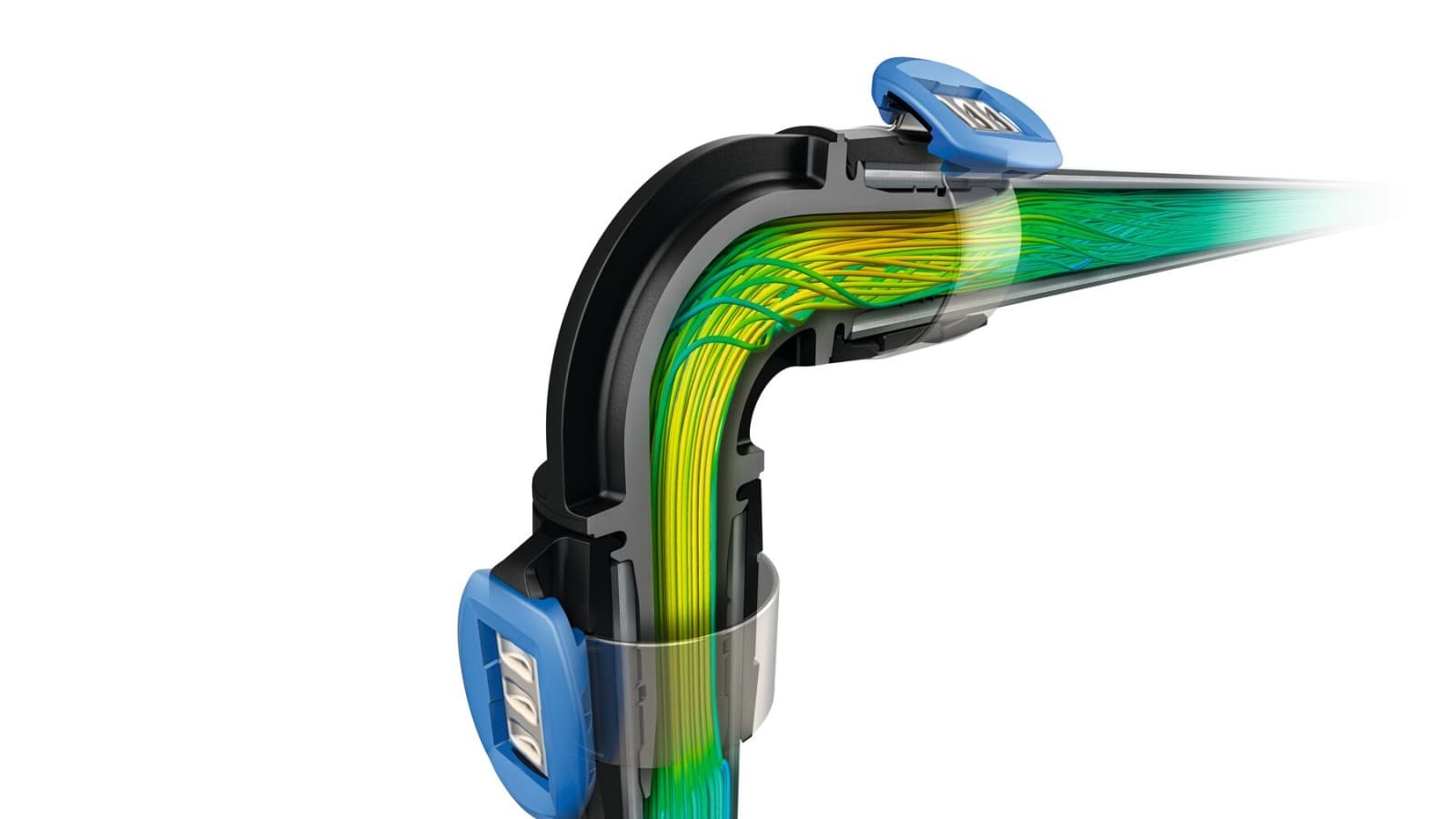

Sistema di alimentazione ottimizzato per prevenire le perdite di pressione: grazie alle perdite di pressione ridotte al minimo, l'impianto di acqua potabile può essere realizzato con dimensioni tubo inferiori rispetto al passato.
Oltre ai vantaggi per l'igiene, si risparmia anche sui materiali e si riducono i costi di installazione.
Perdita di pressione nel confronto dei sistemi: grazie alle perdite di pressione minime del sistema Geberit FlowFit, il dimensionamento è identico a quello di un sistema in acciaio inossidabile. Inoltre, nell'immobile da 16 appartamenti mostrato sopra, tutto viene progettato con d16 fino a 40 mm. Ciò significa che l'immobile può essere realizzato completamente senza cambiare le ganasce a morsa.
Grazie ai vantaggi della lavorazione di Geberit FlowFit, l'onere di installazione si riduce fino al 50% rispetto a un sistema in acciaio inossidabile.
Progettazione senza ostacoli
Geberit BIM Catalogue Plug-In
Con pochi clic verso l’obiettivo: nella progettazione di Geberit FlowFit si può fare affidamento sui dati: aggiornati, specifici del mercato e affidabili, offrono soluzioni ottimali anche per i progettisti che utilizzano BIM. Grazie al plug-in per Autodesk® Revit® gli utenti ricevono accesso diretto ai dati BIM attuali dei sistemi Geberit.
Ulteriori informazioni sul catalogo Geberit BIM Plug-in e per il download dello stesso
Geberit ProPlanner
Con l'aiuto del software di progettazione Geberit ProPlanner, è possibile creare tutto, dal dimensionamento alla determinazione del materiale, nello stesso strumento in pochissimo tempo. Un calcolo trasparente delle perdite di carico offre la certezza di un dimensionamento corretto e ottimale. La rappresentazione schematica mostra una panoramica di tutti i piani al fine di rappresentare la situazione costruttiva in modo individuale e preciso. Con Geberit ProPlanner, il flusso inizia già durante la pianificazione.
Senza limitazioni Tra i sistemi
Un sistema per l’intero cantiere: senza interfaccia, senza inutili raccordi di allacciamento e meno sforzo o fonti di errore. Geberit FlowFit è perfettamente combinabile con Geberit PushFit, e questo senza alcun raccordo di allacciamento particolare, perché gli attuali tubi Geberit PushFit sono compatibili anche con Geberit FlowFit.
Pertanto Geberit FlowFit diventa il sistema di posa universale e convince non solo per le tubazioni in cantina e la colonna montante, ma anche per la distribuzione al piano.
Collegamento dei collettori
Il collegamento dei collettori avviene in modo semplice e veloce utilizzando il raccordo di allacciamento Geberit FlowFit con MasterFix.
Collegamento per rubinetto
Per il collegamento per rubinetto Geberit FlowFit nella costruzione in muratura sono indicate le prese di corrente con raccordo di allacciamento MasterFix.
Supporti per la posa
I supporti per la posa Geberit esistenti sono compatibili con Geberit FlowFit e PushFit.
Geberit FlowFit in sintesi
Dimensioni
Dimensioni tubo disponibili
| Diametro nominale DN | Dimensione d x s (mm) |
|---|---|
| 12 | 16 x 2,0 |
| 15 | 20 x 2,0 |
| 20 | 25 x 2,5 |
| 25 | 32 x 2,8 |
| 32 | 40 x 3,0 |
| 40 | 50 x 3,8 |
| 50 | 63 x 4,0 |
| 65 | 75 x 4,6 |
Tubi di sistema
Tubo di sistema ML Geberit
- Il tubo multistrato, flessibile ma stabile nella forma, è adatto a tutte le applicazioni
- I tappi di protezione posti sulle estremità del tubo proteggono il prodotto dall'accumulo di polvere e sporco
- Varianti di esecuzione:
- come tubo semplice in barre da 5 metri nelle dimensioni da d16 a d75
- come tubo semplice in rotoli nelle dimensioni da d16 a d32
- in una guaina di protezione tubi in rotoli nelle dimensioni d16 e d20
- con preisolamento di 6 mm in rosso e blu in rotoli nelle dimensioni da d16 a d32
Tubo di sistema PB Geberit
- Il tubo in polibutene altamente flessibile è particolarmente adatto agli impianti di acqua potabile
- Insieme alla guaina di protezione tubi, è adatto per la classica posa nel cemento per la distribuzione al piano
- I tappi di protezione posti sulle estremità del tubo proteggono il prodotto dall'accumulo di polvere e sporco
- Varianti di esecuzione:
- come tubo semplice in rotoli nelle dimensioni da d14* a d25
- in una guaina di protezione tubo in rotoli nelle dimensioni da d14* a d25
* la dimensione d14 è progettata per la lavorazione con i raccordi Geberit PushFit
Raccordi
Caratteristiche
Ampia gamma
Geberit FlowFit offre un'ampia gamma di raccordi in PPSU, bronzo rosso senza piombo e bronzo al silicio senza piombo. La gamma comprende raccordi standard e raccordi speciali.
Buona giunzione
Con il raccordo di allacciamento MasterFix, Geberit FlowFit può essere collegato senza attrezzi a tutti gli allacciamenti agli apparecchi Geberit. La giunzione può essere allentata senza problemi anche dopo una lunga durata in servizio.
Combinare in modo semplice
Un sistema per l'intero cantiere: senza interfaccia, senza inutili raccordi di allacciamento e quindi meno sforzo o fonti di errore. I tubi di sistema Geberit FlowFit possono essere utilizzati anche come collegamenti a innesto con i raccordi Geberit PushFit. Pertanto, Geberit FlowFit è perfettamente combinabile con Geberit PushFit – e questo senza alcun raccordo di allacciamento particolare.
Sono disponibili transizioni di sistema per l'allacciamento ad ulteriori sistemi di alimentazione Geberit. Pertanto Geberit FlowFit diventa il sistema di posa universale e convince non solo per la tubazione in cantina e la colonna montante, ma anche per la distribuzione al piano.
Installazione
Ecco come funziona l'installazione
Dichiarazione ambientale di prodotto
Dichiarazione di prodotto EPD
Le dichiarazioni ambientali di prodotto (Environmental Product Declarations, EPD) creano trasparenza e consentono di confrontare i prodotti in termini del loro impatto ambientale.
Per Geberit FlowFit sono disponibili le dichiarazioni ambientali di prodotto per i tubi Geberit FlowFit e per i raccordi Geberit FlowFit più comuni:
- Tubi di sistema ML Geberit FlowFit (disponibile solo in inglese)
- Tubi di sistema PB Geberit FlowFit (disponibile solo in inglese)
- Raccordi in materia sintetica Geberit FlowFit (disponibile solo in inglese)
- Raccordi in metallo Geberit FlowFit (disponibile solo in inglese)
Per saperne di più sull'edilizia sostenibile e sulle EPD (in inglese)
Gamma di prodotti Geberit FlowFit Articoli, informazioni tecniche e altro ancora
![Immagine di Pressatrici compatibilità [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/71/54/DAS_1947154_20201020_093956.jpg "Immagine di Pressatrici compatibilità [2] - \"GEBERIT\"")
![Immagine di Pressatrici compatibilità [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/74/DAS_1826274_20210310_104026.jpg "Immagine di Pressatrici compatibilità [2] - \"GEBERIT\"")
![Immagine di Pressatrici compatibilità [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/37/19/DAS_2143719_20210323_155041.jpg "Immagine di Pressatrici compatibilità [2] - \"GEBERIT\"")
![Immagine di Pressatrici compatibilità [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/84/DAS_1826284_20200702_132657.jpg "Immagine di Pressatrici compatibilità [2] - \"GEBERIT\"")
