Geberit BIM Plug-in BIM-Daten für die einfache TGA-Planung
Bei der digitalen Planung mit BIM-Objekten stehen Architekten und Planer vor zahlreichen Herausforderungen. Dazu zählen unter anderem die aufwändige Suche nach korrekten Daten, der Umgang mit veralteten oder fehlerhaften BIM-grossen Datenmengen.
Mit dem Geberit BIM Plug-in bietet Geberit eine innovative Lösung für die digitale Planung der technischen Gebäudeausrüstung (TGA).
Die Anwendung Geberit BIM Plug-in für Autodesk® Revit® vereint das Berechnungstool für Installationssysteme und Geberit Pluvia nathlos in einer einzigen integrierten Lösung. Mit dem Geberit BIM Plug-in wird die TGA-Planung einfacher und effizienter.
Gute Gründe für das Geberit BIM Plug-in
Leichtes Datenformat
Reduzierte Daten schonen die Rechnerkapazität und machen das Planen effizient.
Herstellerneutrale Ausschreibung
Für öffentliche Ausschreibungen lassen sich die Daten mit einem Klick auf generische Bezeichnungen umstellen.
Immer aktuelle Daten
Die BIM-Daten im Katalog sind stets auf dem neusten Stand und spezifisch für den ausgewählten Markt.
Einfacher planen
Praktische Funktionen zur Unterstützung der Detail- und Vorfertigungsplanung.
Verfügbare Module
Im Geberit BIM Plug-in stehen vier Module zur Verfügung, die Profis bei der digitalen Haustechnikplanung unterstützen. Diese Funktionalitäten werden direkt über Autodesk Revit bereitgestellt.
Das Geberit BIM Plug-in wird nach dem Download automatisch im korrekten Programmverzeichnis installiert. Nach dem Neustart der Revit Applikation wird das Geberit BIM Plug-auf der Registerkarte «Zusatzmodule» angezeigt und kann dort geöffnet werden.
Katalog-Modul: Direkter Zugriff auf BIM-Daten der Geberit Produkte
Mit dem Katalog-Modul erhalten Anwender einen direkten Zugriff auf sämtliche BIM-Daten von Geberit. Diese sind immer aktuell. Mühsames Suchen auf verschiedenen Webseiten für die BIM-Daten entfällt. Das Katalog-Modul umfasst zahlreiche Produktgruppen aus den Bereichen Rohrleitungssysteme, Installationssysteme sowie Keramikprodukte und Badezimmermöbel.
Zudem ermöglicht dieses Modul den Zugriff auf alle zum Produkt gehörenden Dokumente.
Funktionsumfang:
- Direkter Zugriff auf die aktuellen und marktspezifischen BIM-Objekte der Geberit Produkte
- Direkte Eingabe der Geberit Artikelnummern zum schnellen Auffinden der Produkte
- Direkte Verlinkung in den Geberit Produktkatalog für weiterführende Informationen zum Produkt
- Autodesk Revit-Familien auf Produktebene
- Geberit BIM-Objekte in 25 Sprachen
- Umstellung der Planung auf herstellerneutrale Abbildungen per Knopfdruck für Ausschreibungen öffentlicher Projekte
Installationssysteme-Modul: Planung von Geberit Duofix, GIS und Kombifix
Das Modul erlaubt eine einfache und effiziente Planung der Geberit Installationssysteme.
Vorwandinstallationen können automatisch konstruiert und berechnet werden, ohne dass dafür weitere Tools notwendig sind. Das Ergebnis umfasst neben Konstruktionszeichnungen exakte Zuschnitte und Materiallisten.
Funktionsumfang:
- Einfache Planung der Geberit GIS und Geberit Duofix Installationssysteme
- Exportfunktion zum Modul Detailplanung in 3D in Geberit ProPlanner
- Berechnung nach den aktuellen Geberit Richtlinien und normativen Regelwerken
- Automatische Ausgabe von Material-, Stück-, Angebots- und Zuschnittlisten sowie von Grundriss-, Aufriss- und Montagezeichnungen
Pluvia-Modul: Berechnung und Dimensionierung der Dachentwässerung
Dieses Modul dient zur Berechnung des hydraulischen Nachweises und zur Dimensionierung für die Dachentwässerung mit Geberit Pluvia direkt in Autodesk Revit.
Funktionsumfang*:
- Hydraulische Berechnung direkt in Autodesk Revit
- Automatische Dimensionierung der geplanten Geberit Pluvia Dachentwässerungsanlage
- Hydraulischer Nachweis inklusive Stückliste als PDF- oder Excel-Download
- Aktuelle Regelwerke, Normen und neue Geberit Produkte integriert
- Berechnung nach länderspezifischen Normen oder Geberit Regelwerken
- Automatische Ausgabe von Material-, Hydraulik- und Angebotslisten
* Der Einsatz des Geberit Pluvia Plug-ins erfordert eine gültige Geberit ProPlanner Lizenz. Die Lizenzdatei kann aus der Geberit ProPlanner Software exportiert werden: Verwenden Sie dazu die Menüpunkte «Hilfe» –> «Lizenzverwaltung» –> «Lizenzdaten». Sollten Sie noch nicht über eine Geberit ProPlanner Lizenz verfügen, nehmen Sie bitte Kontakt mit Ihrem Geberit Ansprechpartner auf oder klicken Sie auf der Webseite auf das Kästchen «ProPlanner Lizenz».
Assistenten-Modul: Hilfreiche Funktionen für die Planung und Vorfertigung
Im Assistenten-Modul finden sich verschiedene praktische Funktionen, die eine detaillierte Planung und Vorfertigung einfach und effizient machen.
Die Funktionen des Assistenten-Moduls
Leitung trennen
Rohre können in frei definierbare Längen unterteilt werden. An den entstehenden Verbundstellen der Rohre werden automatisch die korrekten Fittings gesetzt.
Elemente beschriften
Die Elemente einer gewählten Rohrstrecke können mit einer eindeutigen Positionsnummer nummeriert und gekennzeichnet werden, um diese in der Vorfertigung zuordnen zu können.
Zuschnitt optimieren
Um den Verschnitt bei der Vorfabrikation der benötigten Rohre zu reduzieren, kann über die Funktion Zuschnittsoptimierung eine CSV-Datei mit den optimalen Zuschnittslängen erstellt werden.
Herstellerneutrale Ansicht
Ist diese Funktion aktiviert, werden in den Identitätsdaten keine Artikelnummern, keine Produktnamen und keine herstellerspezifischen Informationen angezeigt.
Download-Center
Das Download-Center im Geberit BIM Plug-in ist marktspezifisch. Damit werden nur noch Produkte angezeigt, die im spezifischen Markt verfügbar sind.
Charakteristika der BIM-Daten Leichte Daten für Autodesk Revit
Die Anwendung muss einfach, sicher und so praktikabel wie möglich sein. Deshalb verfolgt Geberit einen eigenen hohen BIM-Datenstandard, der alle Optionen offenlässt. Profitieren Sie von folgenden Besonderheiten unserer BIM-Daten:

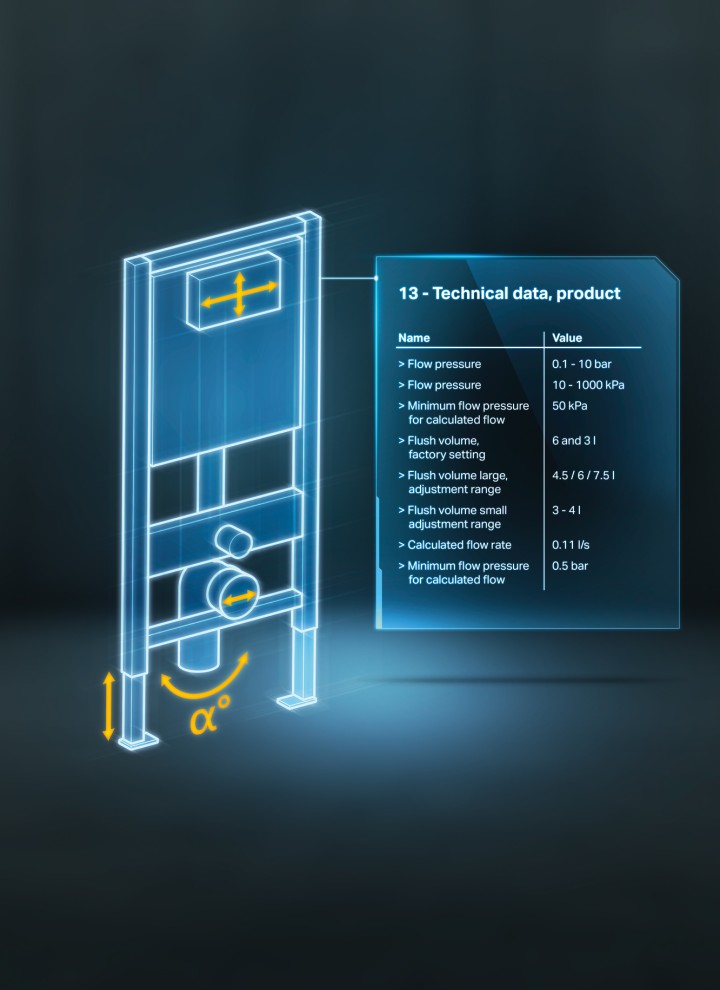

Hohe Informationsdichte mit leicht handhabbarer Geometrie
Die BIM-Daten (Revit) der Geberit Produkte sind geometrisch sehr stark reduziert, um Rechner- und Softwareressourcen zu schonen und effizientes Arbeiten zu ermöglichen.
Immer aktuelle Daten
Durch die direkte Anbindung an das Geberit Produktinformationsmanagementsystem (PIM-System) ist sichergestellt, dass die Daten immer aktuell sind.
Einfache Umstellung auf generische Bezeichnungen
Für öffentliche Ausschreibungen können die Geberit BIM-Daten mit einem einfachen Klick in den Built-in-Parametern auf generische Bezeichnungen umgestellt werden. Nach erfolgter Ausschreibung kann diese Einstellung zurückgesetzt werden, sodass das aufwendige Ersetzen von Objekten im BIM-Modell überflüssig wird. Dadurch sparen Planerinnen und Planer viel Zeit.
Daten für Offline-Planung verfügbar
Wer nicht mit digitalen Tools arbeiten kann oder darf, hat die Möglichkeit, die BIM-Daten der einzelnen Produkte im Geberit Produktkatalog herunterzuladen.
Neueste Updates für das Geberit BIM Plug-in
Das Geberit BIM Plug-in wird ständig erweitert und verbessert. Zweimal im Jahr – im April und Oktober – steht ein neuer Release zur Verfügung. Informieren Sie sich über die Optimierungen der letzten Versionen:
Häufige Fragen zum Geberit BIM Plug-in
Wofür kann ich das Geberit BIM Plug-in einsetzen?
Mit dem Geberit BIM Plug-in in Ihrer Autodesk Revit-Applikation erhalten Sie Zugriff auf alle Revit-Familien von Geberit.
Auf diese Weise wird sichergestellt, dass Sie stets aktuelle, länder- und sprachspezifische BIM-Objekte herunterladen können, ohne diese mühsam auf Webseiten oder Portalen suchen zu müssen. Neben dem BIM-Katalog stellt das Geberit BIM Plug-in auch weitere nützliche Funktionen und Planungsmodule bereit.
Ist die Nutzung des Geberit BIM Plug-ins kostenpflichtig oder benötige ich dafür eine Lizenz?
Die Nutzung des Katalog-Moduls und des Assistenten-Moduls ist lizenz- und kostenfrei.
Für das Geberit Pluvia Modul sowie das Installationssysteme-Modul benötigen Sie eine Lizenz. Falls Sie diese Module nutzen möchten, nehmen Sie bitte mit uns Kontakt auf.
Wo kann ich das Geberit BIM Plug-in herunterladen?
Das Geberit BIM Plug-in kann direkt auf dieser Webseite oder im Autodesk Revit-Store heruntergeladen und dann in Autodesk Revit integriert werden.
Mit welchen Microsoft Windows-Versionen und welchen Autodesk Revit-Versionen ist das Geberit BIM Plug-in kompatibel?
Das Geberit BIM Plug-in hat dieselben Mindestanforderungen an das Windows-Betriebssystem wie Ihre Revit-Applikation.
Wie installiere ich das Geberit Plug-in?
Laden Sie die Installationsdatei über diese Webseite herunter und führen Sie die Installationsdatei (*.msi) aus. Das Geberit BIM Plug-in wird anschliessend im korrekten Programmverzeichnis installiert.
Nach dem Neustart Ihrer Revit-Applikation wird das Geberit BIM Plug-in auf der Registerkarte «Zusatzmodule» angezeigt und kann gestartet werden.
Wenn neue Releases verfügbar sind, wird der Anwender im Autodesk Revit bei Einsatz des Geberit BIM Plug-ins entsprechend informiert und kann diese mit einem Klick aktivieren.
Habe ich die Möglichkeit, ausserhalb des Geberit BIM Plug-ins BIM-Daten der Geberit Produkte zu nutzen?
Ja. Die BIM-Daten der einzelnen Produkte werden in den Datenpaketen im Geberit Produktkatalog zusätzlich zur Verfügung gestellt. Zusätzlich sind die Daten auch in der Planungssoftware folgender Anbieter verfügbar:
- Linear
- Trimble Nova
- Solar Computer
- Dendrit
- Bausoft
Warum muss ich die Ländereinstellung zu Beginn eines Projekts anpassen?
Das Produktsortiment von Geberit ist nicht in jedem Markt gleich. Über die Ländereinstellung wählen Sie das Produktsortiment aus, das dem Land oder der Region Ihres Projekts entspricht.
So verhindern Sie, dass Sie Geberit Produkte in Ihr Projekt verplanen, die in dem entsprechenden Land oder der Region nicht erhältlich sind.
Basierend auf Ihrer Auswahl werden der lokale Geberit Katalog und die zugehörigen BIM-Objekte in der jeweiligen Landessprache angezeigt. In mehrsprachigen Märkten, wie etwa der Schweiz, können Sie aus mehreren Landessprachen wählen.
Wir empfehlen dringend, die Ländereinstellungen innerhalb desselben Projekts nicht zu verändern. Dies kann zu funktionalen Beeinträchtigungen des Geberit BIM Plug-ins führen.
Warum erscheint nach der Geberit Pluvia Kalkulation eine Warnmeldung?
Dabei handelt es sich um eine Warnmeldung für die Winkeltoleranz. Wenn Bögen in Autodesk Revit Abweichungen von weniger oder mehr als 0,1° aufweisen (z. B. 89,99°), ist trotzdem noch eine Geberit Pluvia Berechnung möglich. Es wird jedoch eine Warnung angezeigt, die den Benutzer auf die Diskrepanz aufmerksam macht.
